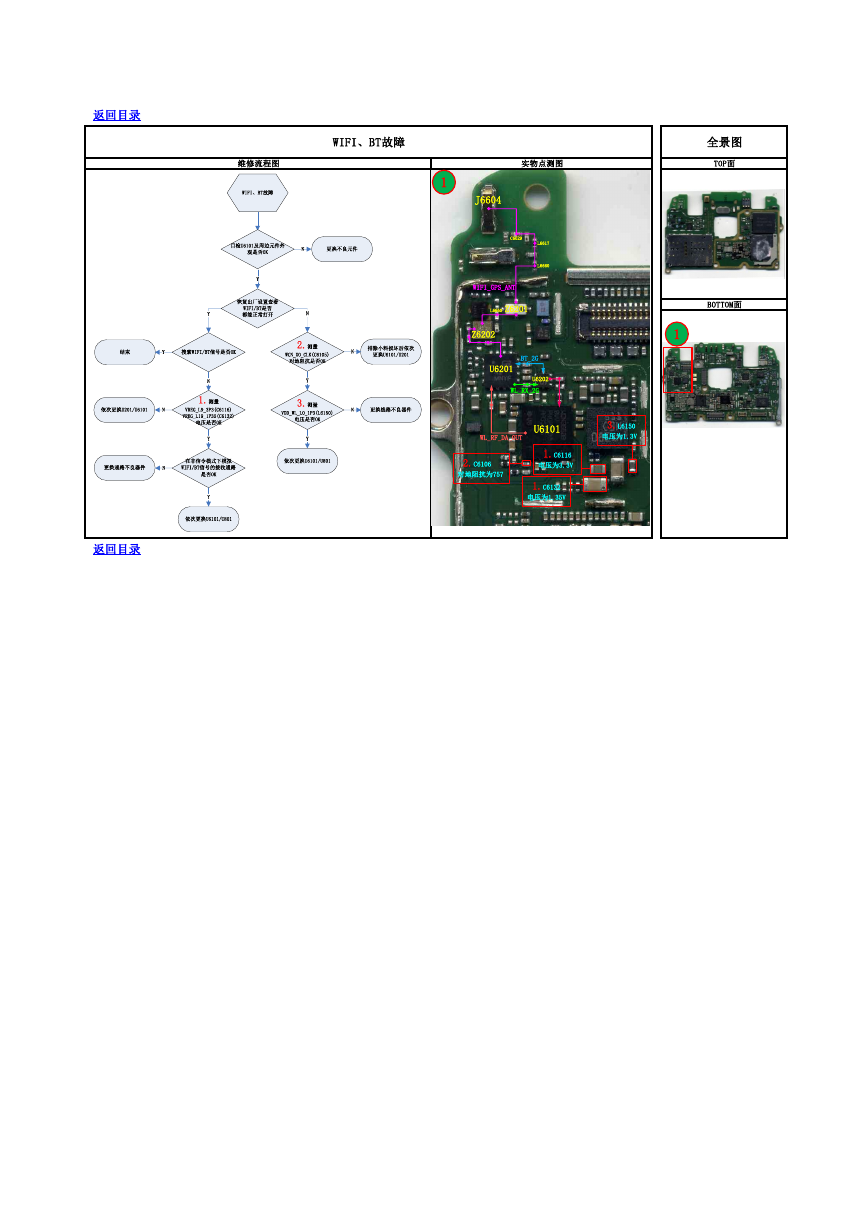

返回目录 返回目录 WIFI、BT故障 维修流程图 实物点测图 全景图 TOP面 1 J6604 C6629 L6617 L6660 WIFI_GPS_ANT L6660 Z6201 Z6202 BT_2G U6201 U6202 WL_RX_2G 3.L6150 电压为1.3V WL_RF_DA_OUT 2.C6106 对地阻抗为757 U6101 1.C6116 电压为3.3V 1.C6132 电压为1.35V BOTTOM面 1 YN更换不良元件N更换线路不良器件YWIFI、BT故障目检U6101及周边元件外观是否OK3.测量VDD_WL_LO_1P3(L6150)电压是否OK依次更换U6101/U801YN搜索WIFI/BT信号是否OK结束YN在非信令模式下模拟WIFI/BT信号的接收通路是否OK更换通路不良器件NY1.测量VREG_L9_3P3(C6116)VREG_L19_1P35(C6132)电压是否OK依次更换U201/U6101NY2.测量WCN_XO_CLK(C6105)对地阻抗是否OK排除小料损坏后依次更换U6101/U201YN依次更换U6101/U801恢复出厂设置查看WIFI/BT是否都能正常打开
