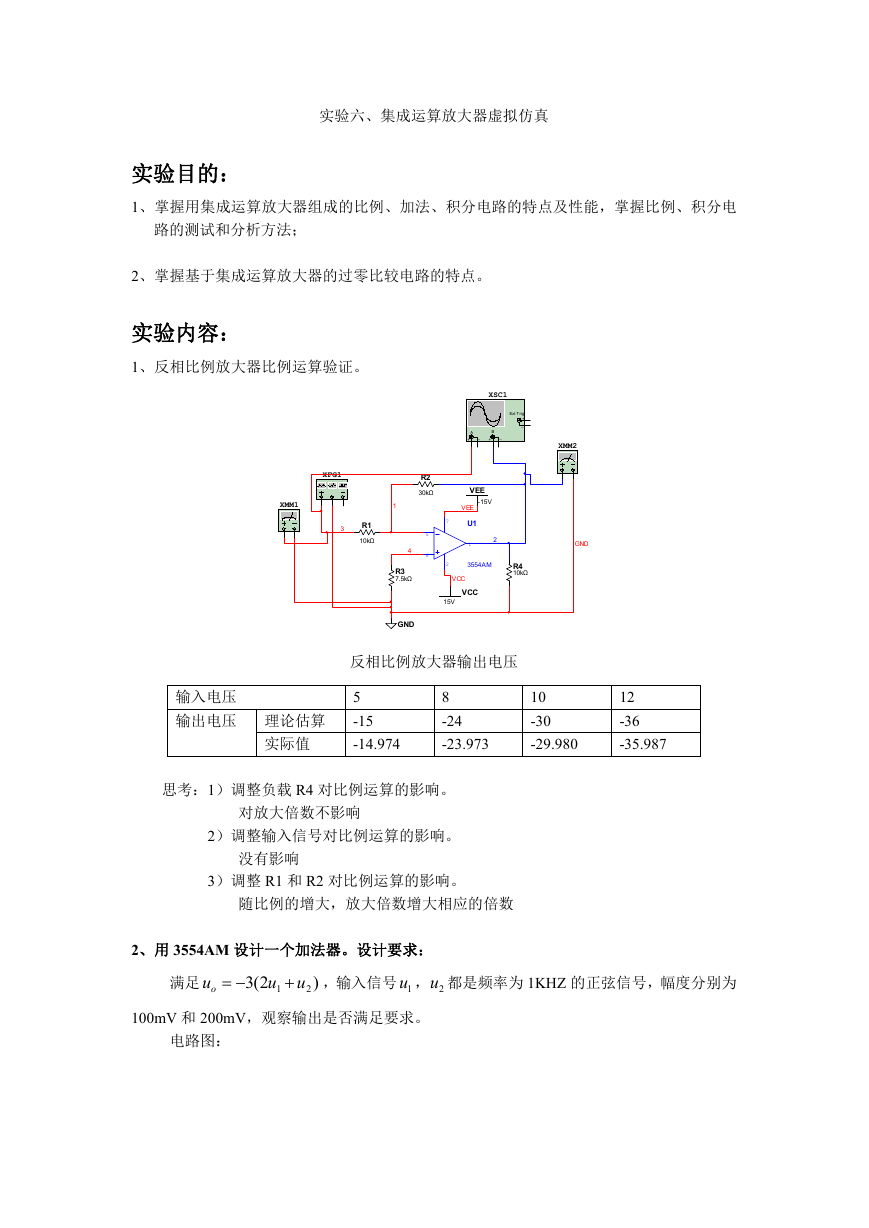

实验六、集成运算放大器虚拟仿真 实验目的： 1、掌握用集成运算放大器组成的比例、加法、积分电路的特点及性能，掌握比例、积分电 路的测试和分析方法； 2、掌握基于集成运算放大器的过零比较电路的特点。 实验内容： 1、反相比例放大器比例运算验证。 XSC1 Ext Trig + _ A + _ B + _ XMM2 XFG1 XMM1 3 R1 10kΩ R2 30kΩ 5 6 1 4 R3 7.5kΩ GND VEE -15V 2 VEE U1 1 3554AM 7 2 VCC VCC 15V GND R4 10kΩ 反相比例放大器输出电压 输入电压 输出电压 理论估算 -15 5 实际值 -14.974 8 -24 -23.973 10 -30 -29.980 12 -36 -35.987 思考：1）调整负载 R4 对比例运算的影响。 对放大倍数不影响 2）调整输入信号对比例运算的影响。 没有影响 3）调整 R1 和 R2 对比例运算的影响。 随比例的增大，放大倍数增大相应的倍数 2、用 3554AM 设计一个加法器。设计要求： 满足 ou   3(2 u 1  ，输入信号 1u ， 2u 都是频率为 1KHZ 的正弦信号，幅度分别为 u 2 ) 100mV 和 200mV，观察输出是否满足要求。 电路图： 

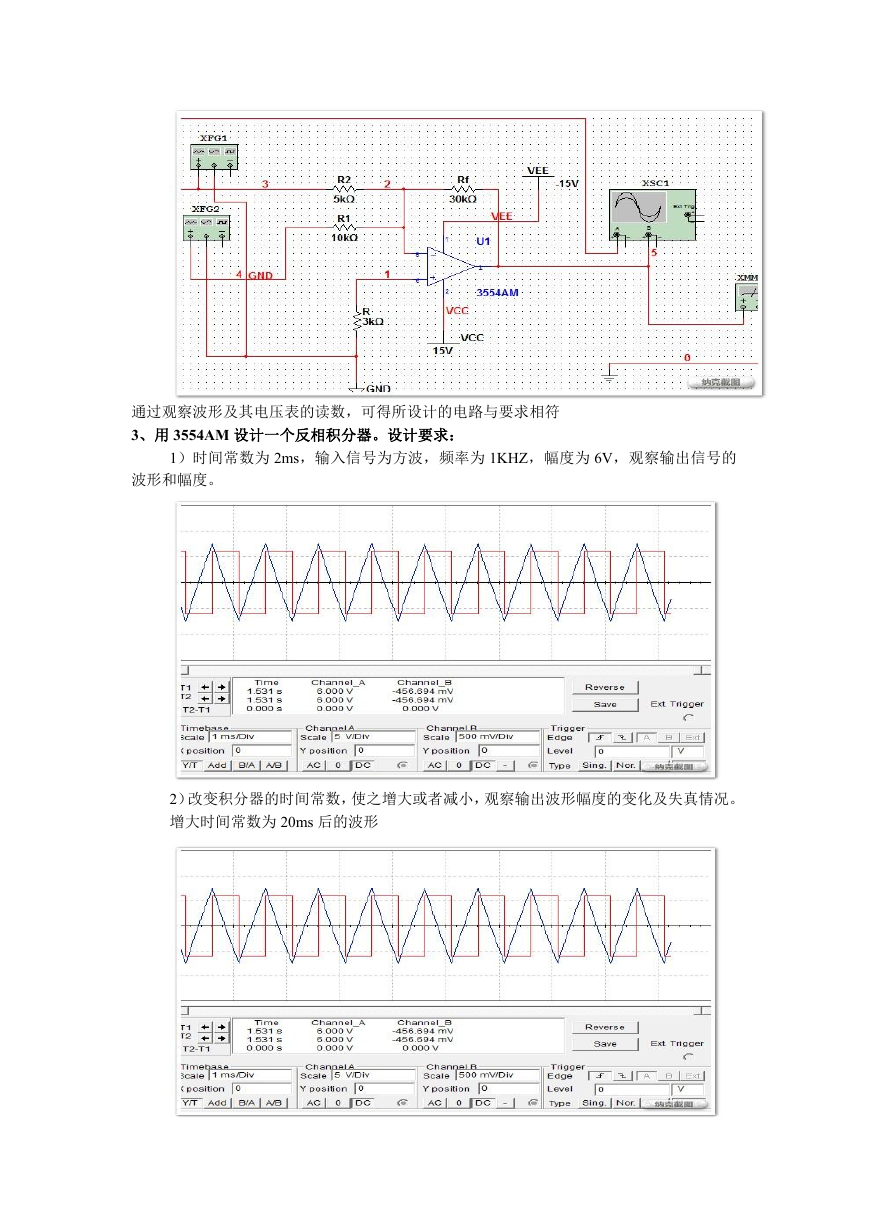

通过观察波形及其电压表的读数，可得所设计的电路与要求相符 3、用 3554AM 设计一个反相积分器。设计要求： 1）时间常数为 2ms，输入信号为方波，频率为 1KHZ，幅度为 6V，观察输出信号的 波形和幅度。 2）改变积分器的时间常数，使之增大或者减小，观察输出波形幅度的变化及失真情况。 增大时间常数为 20ms 后的波形 

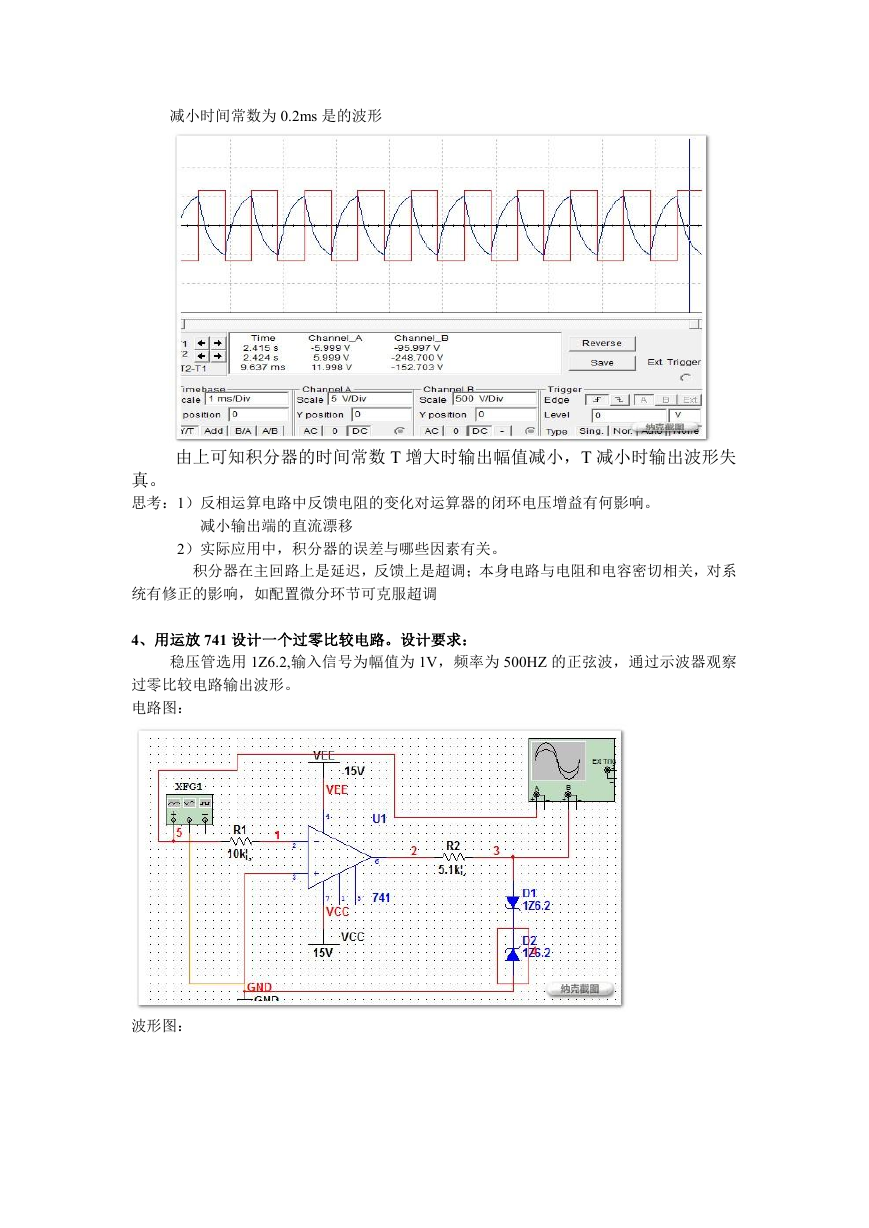

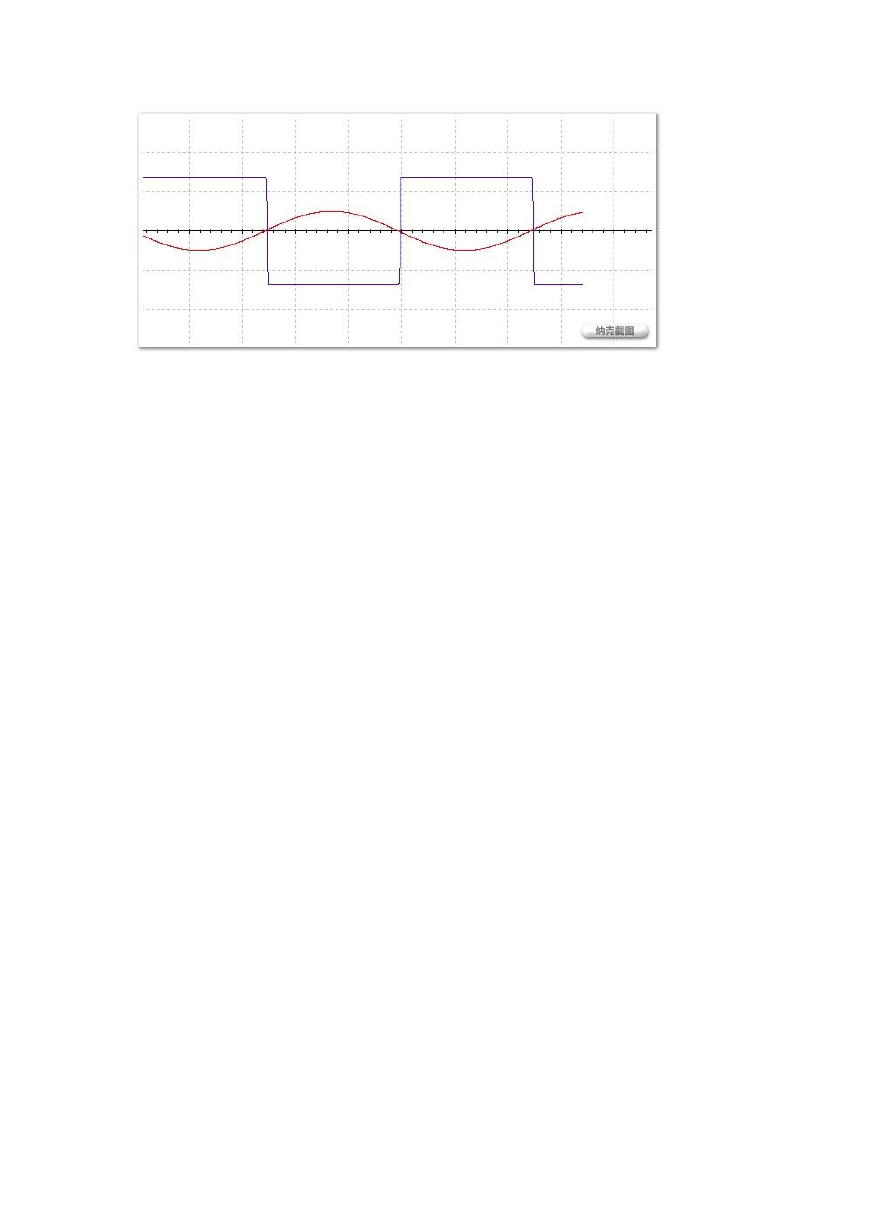

减小时间常数为 0.2ms 是的波形 由上可知积分器的时间常数 T 增大时输出幅值减小，T 减小时输出波形失 真。 思考：1）反相运算电路中反馈电阻的变化对运算器的闭环电压增益有何影响。 减小输出端的直流漂移 2）实际应用中，积分器的误差与哪些因素有关。 积分器在主回路上是延迟，反馈上是超调；本身电路与电阻和电容密切相关，对系 统有修正的影响，如配置微分环节可克服超调 4、用运放 741 设计一个过零比较电路。设计要求： 稳压管选用 1Z6.2,输入信号为幅值为 1V，频率为 500HZ 的正弦波，通过示波器观察 过零比较电路输出波形。 电路图： 波形图：
