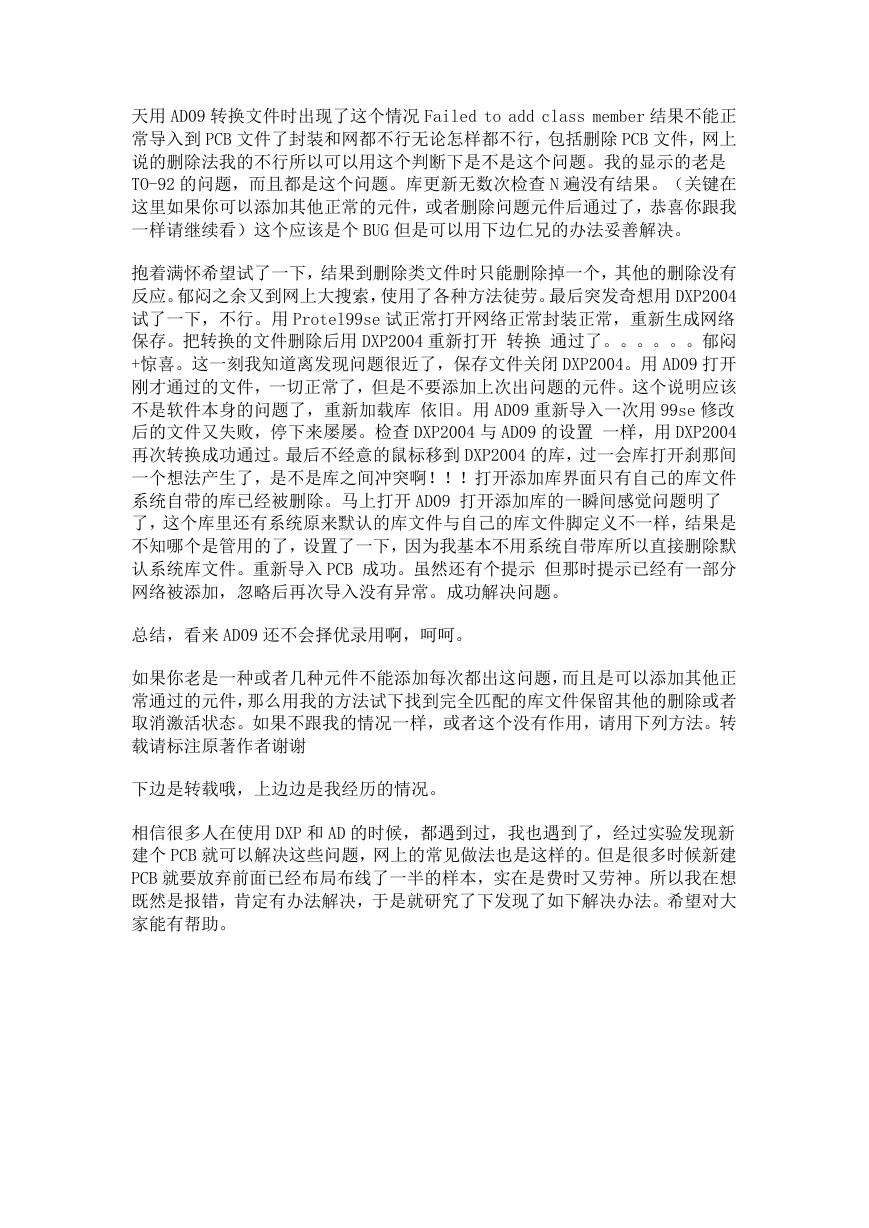

    天用 AD09 转换文件时出现了这个情况 Failed to add class member 结果不能正 常导入到 PCB 文件了封装和网都不行无论怎样都不行，包括删除 PCB 文件，网上 说的删除法我的不行所以可以用这个判断下是不是这个问题。我的显示的老是 TO-92 的问题，而且都是这个问题。库更新无数次检查 N 遍没有结果。（关键在 这里如果你可以添加其他正常的元件，或者删除问题元件后通过了，恭喜你跟我 一样请继续看）这个应该是个 BUG 但是可以用下边仁兄的办法妥善解决。 抱着满怀希望试了一下，结果到删除类文件时只能删除掉一个，其他的删除没有 反应。郁闷之余又到网上大搜索，使用了各种方法徒劳。最后突发奇想用 DXP2004 试了一下，不行。用 Protel99se 试正常打开网络正常封装正常，重新生成网络 保存。把转换的文件删除后用 DXP2004 重新打开 转换 通过了。。。。。。郁闷 +惊喜。这一刻我知道离发现问题很近了，保存文件关闭 DXP2004。用 AD09 打开 刚才通过的文件，一切正常了，但是不要添加上次出问题的元件。这个说明应该 不是软件本身的问题了，重新加载库 依旧。用 AD09 重新导入一次用 99se 修改 后的文件又失败，停下来屡屡。检查 DXP2004 与 AD09 的设置 一样，用 DXP2004 再次转换成功通过。最后不经意的鼠标移到 DXP2004 的库，过一会库打开刹那间 一个想法产生了，是不是库之间冲突啊！！！打开添加库界面只有自己的库文件 系统自带的库已经被删除。马上打开 AD09 打开添加库的一瞬间感觉问题明了 了，这个库里还有系统原来默认的库文件与自己的库文件脚定义不一样，结果是 不知哪个是管用的了，设置了一下，因为我基本不用系统自带库所以直接删除默 认系统库文件。重新导入 PCB 成功。虽然还有个提示 但那时提示已经有一部分 网络被添加，忽略后再次导入没有异常。成功解决问题。 总结，看来 AD09 还不会择优录用啊，呵呵。 如果你老是一种或者几种元件不能添加每次都出这问题，而且是可以添加其他正 常通过的元件，那么用我的方法试下找到完全匹配的库文件保留其他的删除或者 取消激活状态。如果不跟我的情况一样，或者这个没有作用，请用下列方法。转 载请标注原著作者谢谢 下边是转载哦，上边边是我经历的情况。 相信很多人在使用 DXP 和 AD 的时候，都遇到过，我也遇到了，经过实验发现新 建个 PCB 就可以解决这些问题，网上的常见做法也是这样的。但是很多时候新建 PCB 就要放弃前面已经布局布线了一半的样本，实在是费时又劳神。所以我在想 既然是报错，肯定有办法解决，于是就研究了下发现了如下解决办法。希望对大 家能有帮助。

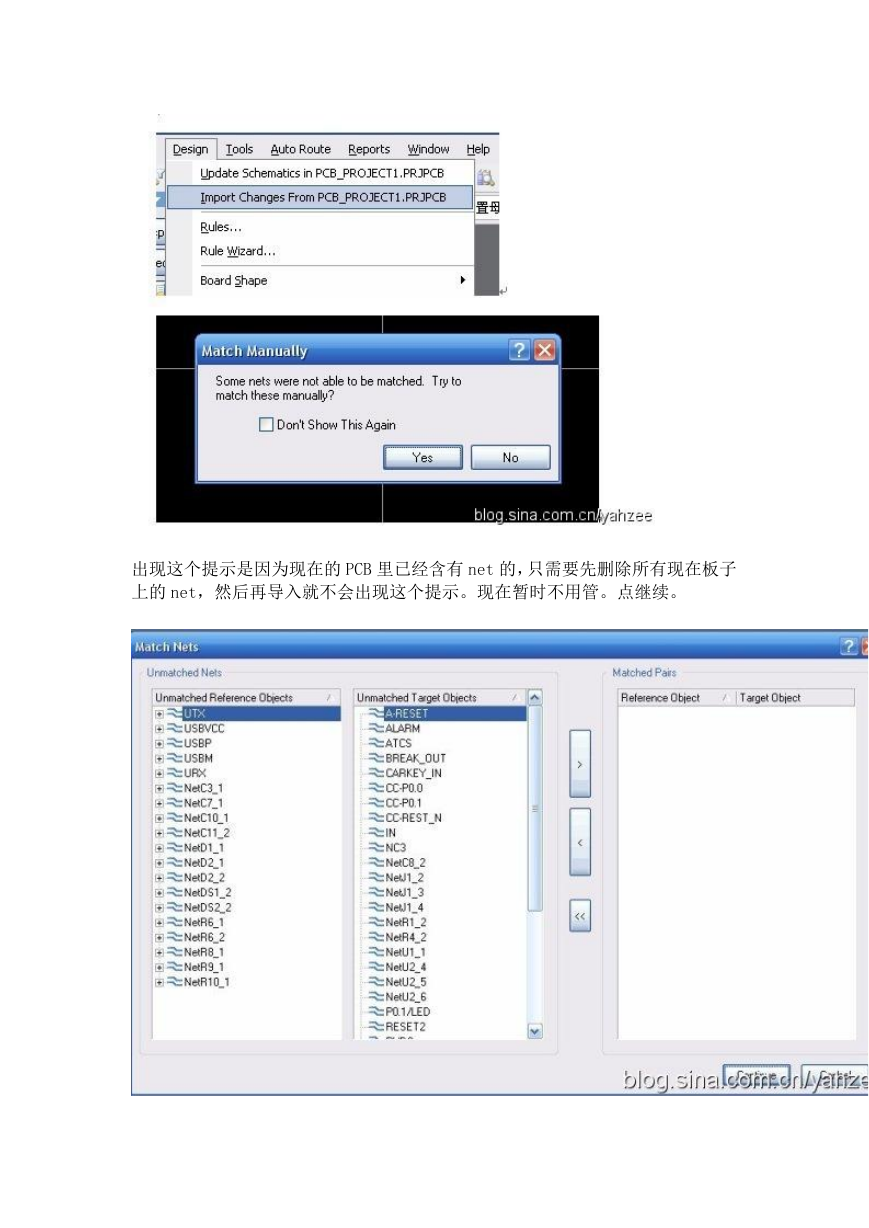

    出现这个提示是因为现在的 PCB 里已经含有 net 的，只需要先删除所有现在板子 上的 net，然后再导入就不会出现这个提示。现在暂时不用管。点继续。

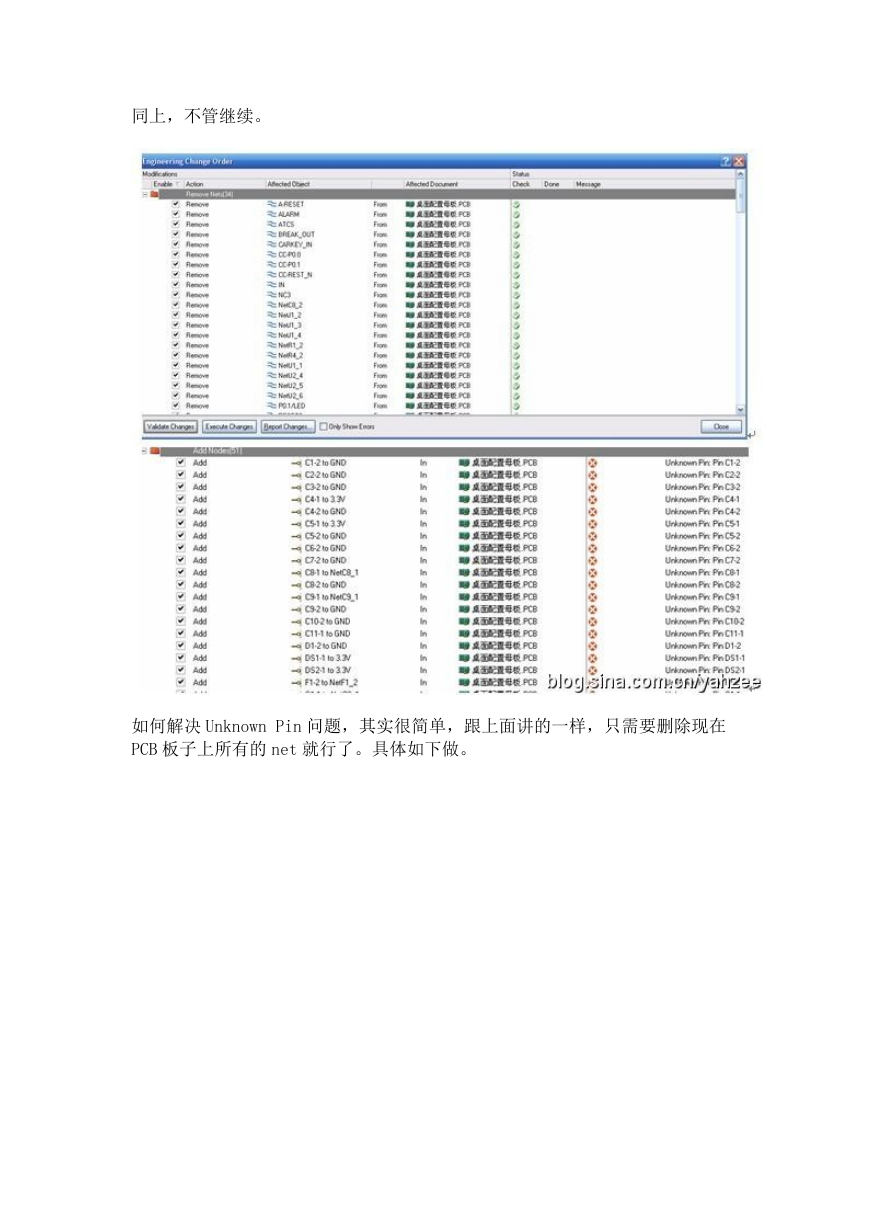

    同上，不管继续。 如何解决 Unknown Pin 问题，其实很简单，跟上面讲的一样，只需要删除现在 PCB 板子上所有的 net 就行了。具体如下做。

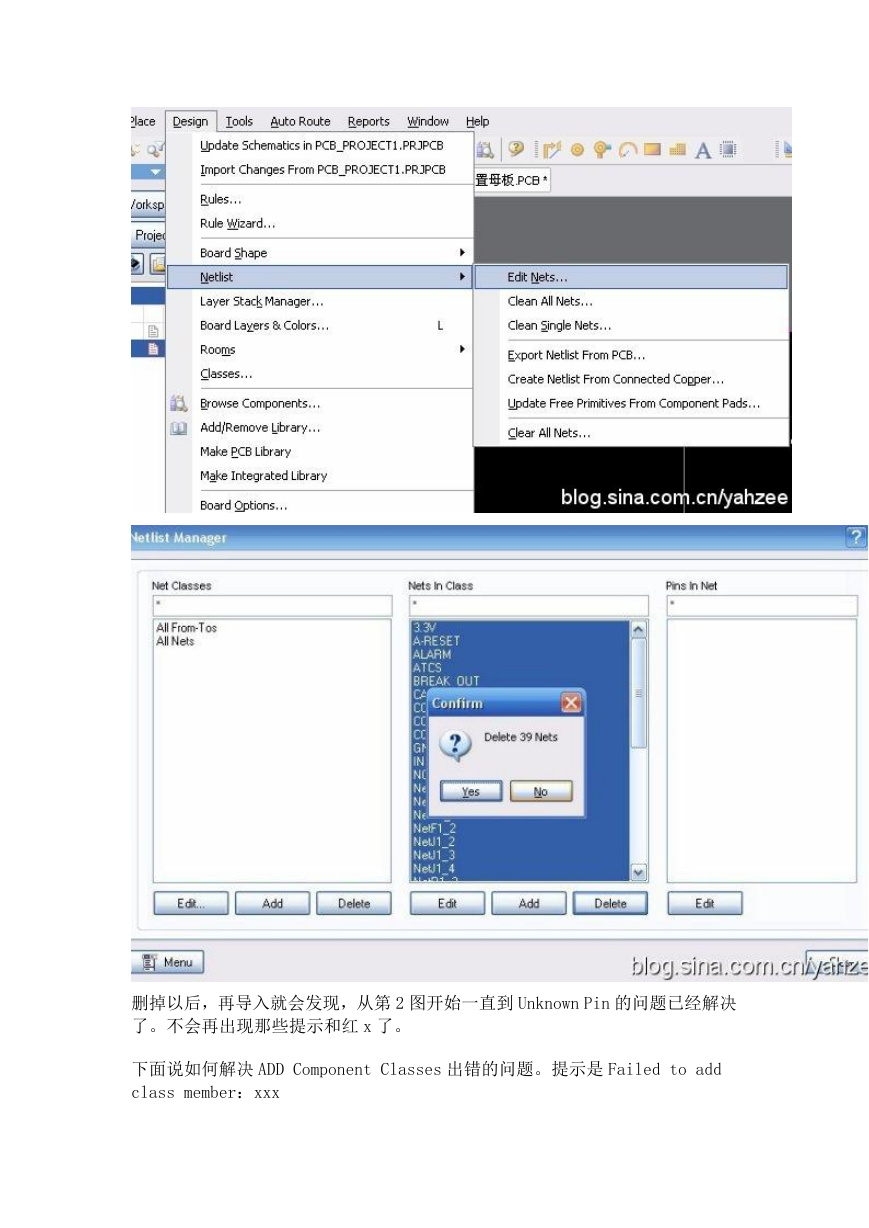

    删掉以后，再导入就会发现，从第 2 图开始一直到 Unknown Pin 的问题已经解决 了。不会再出现那些提示和红 x 了。 下面说如何解决 ADD Component Classes 出错的问题。提示是 Failed to add class member：xxx

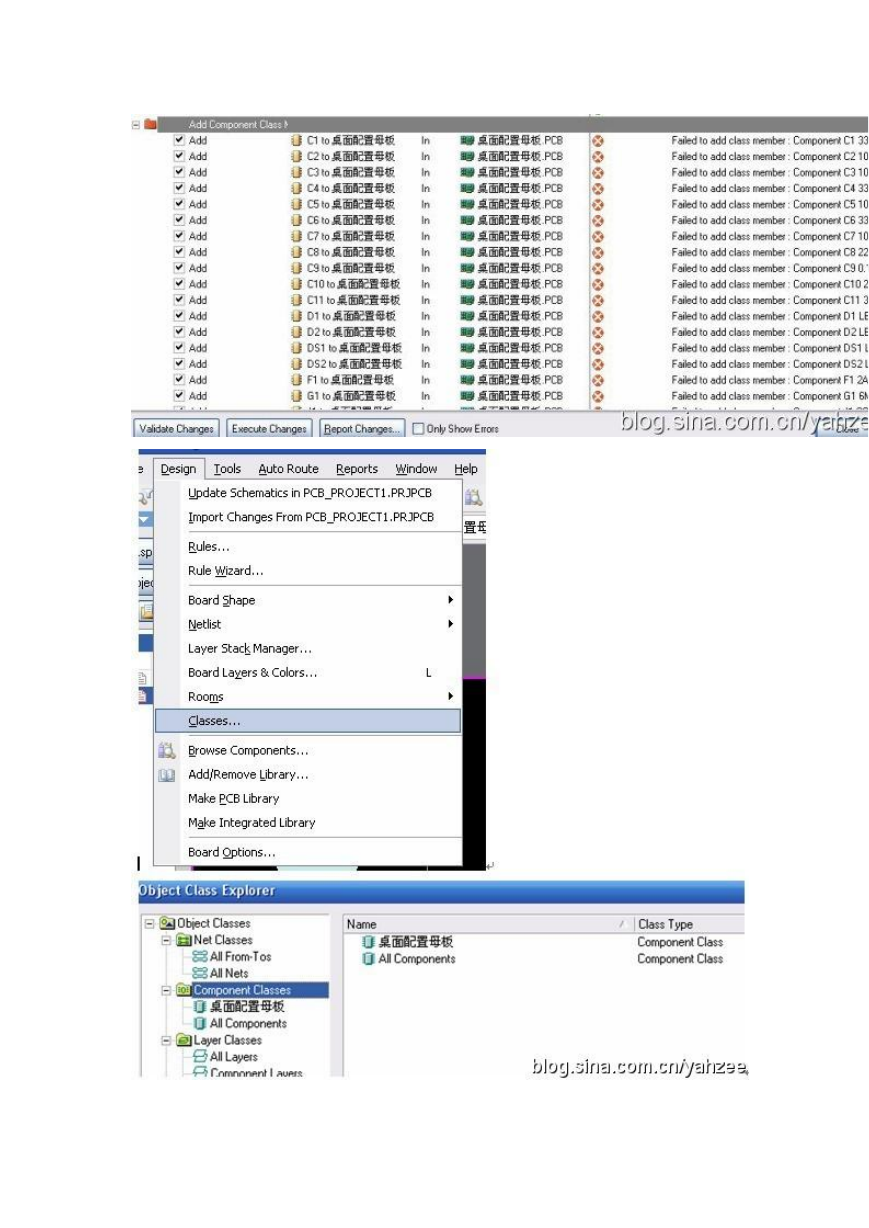

    现象如下，解决方法见后。

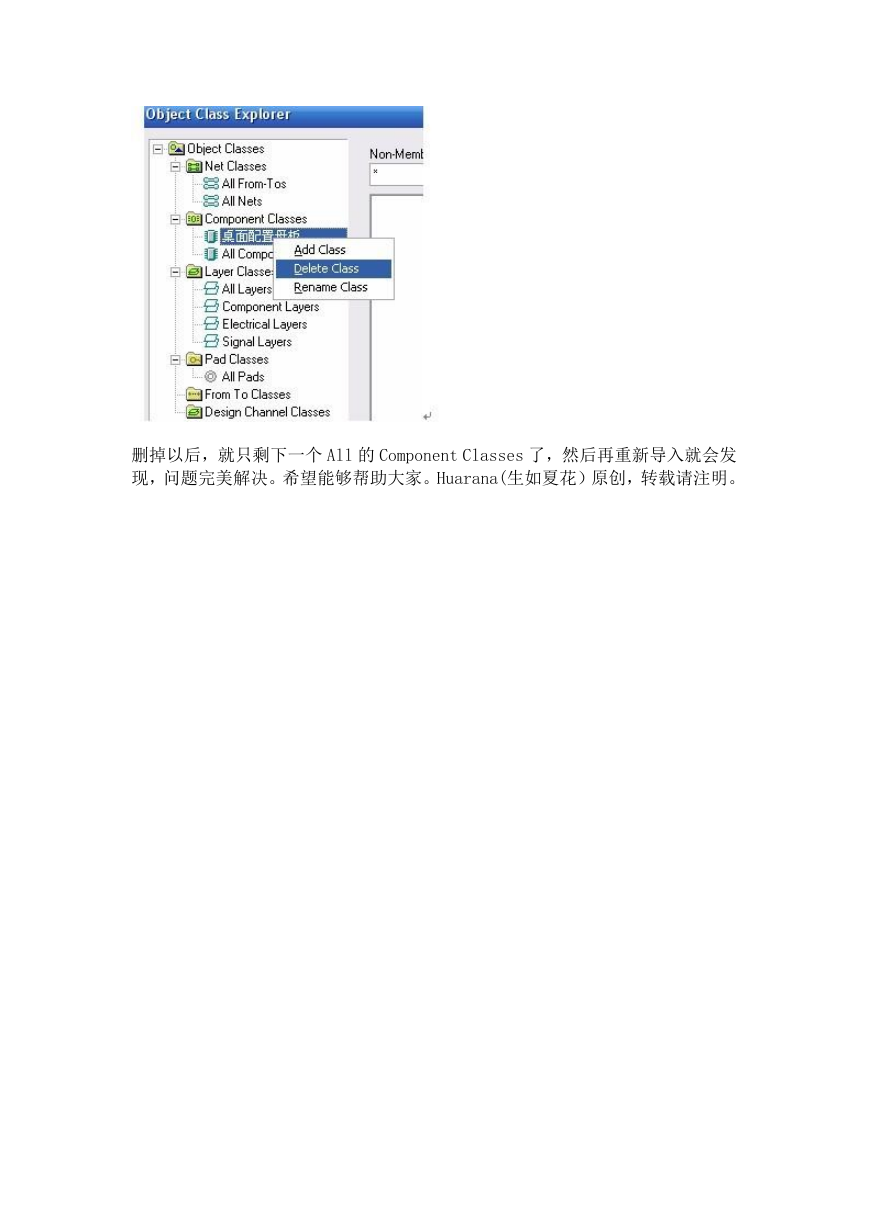

    删掉以后，就只剩下一个 All 的 Component Classes 了，然后再重新导入就会发 现，问题完美解决。希望能够帮助大家。Huarana(生如夏花）原创，转载请注明。
