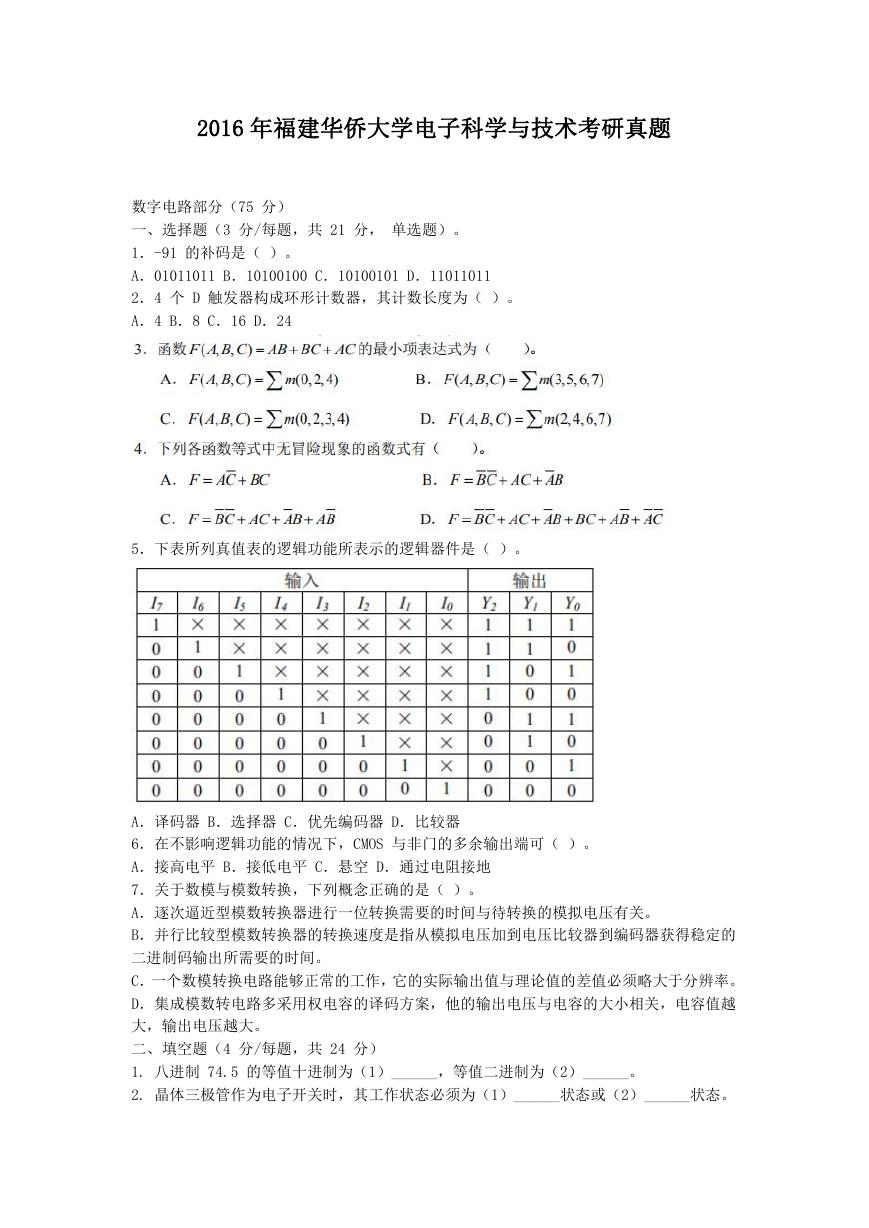

2016 年福建华侨大学电子科学与技术考研真题数字电路部分（75 分）一、选择题（3 分/每题，共 21 分，单选题）。 1．-91 的补码是（）。 A．01011011 B．10100100 C．10100101 D．11011011 2．4 个 D 触发器构成环形计数器，其计数长度为（）。 A．4 B．8 C．16 D．24 5．下表所列真值表的逻辑功能所表示的逻辑器件是（）。 A．译码器 B．选择器 C．优先编码器 D．比较器 6．在不影响逻辑功能的情况下，CMOS 与非门的多余输出端可（）。 A．接高电平 B．接低电平 C．悬空 D．通过电阻接地 7．关于数模与模数转换，下列概念正确的是（）。 A．逐次逼近型模数转换器进行一位转换需要的时间与待转换的模拟电压有关。 B．并行比较型模数转换器的转换速度是指从模拟电压加到电压比较器到编码器获得稳定的二进制码输出所需要的时间。 C．一个数模转换电路能够正常的工作，它的实际输出值与理论值的差值必须略大于分辨率。 D．集成模数转电路多采用权电容的译码方案，他的输出电压与电容的大小相关，电容值越大，输出电压越大。二、填空题（4 分/每题，共 24 分） 1. 八进制 74.5 的等值十进制为（1）______，等值二进制为（2）______。 2. 晶体三极管作为电子开关时，其工作状态必须为（1）______状态或（2）______状态。

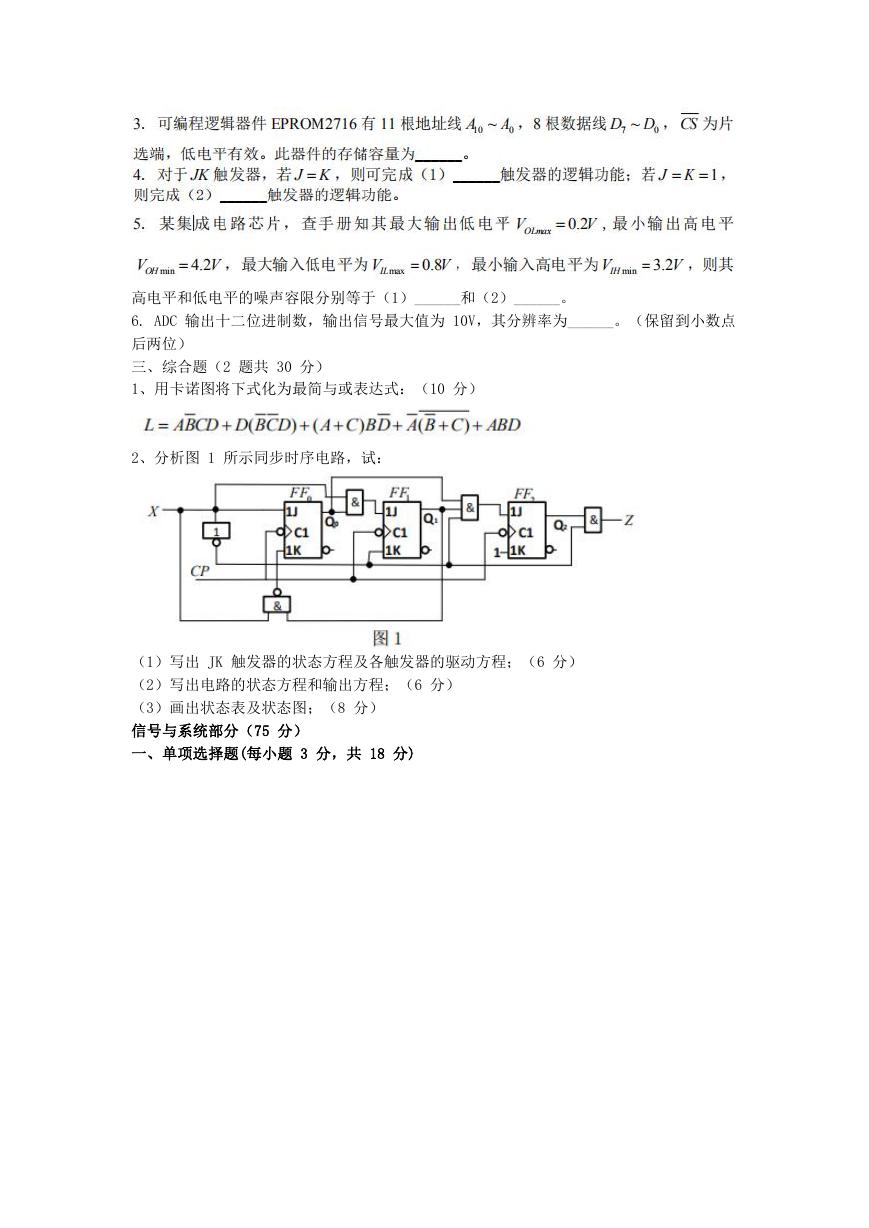

高电平和低电平的噪声容限分别等于（1）______和（2）______。 6. ADC 输出十二位进制数，输出信号最大值为 10V，其分辨率为______。（保留到小数点后两位）三、综合题（2 题共 30 分） 1、用卡诺图将下式化为最简与或表达式：（10 分） 2、分析图 1 所示同步时序电路，试：（1）写出 JK 触发器的状态方程及各触发器的驱动方程；（6 分）（2）写出电路的状态方程和输出方程；（6 分）（3）画出状态表及状态图；（8 分）信号与系统部分（75 分）一、单项选择题(每小题 3 分，共 18 分)

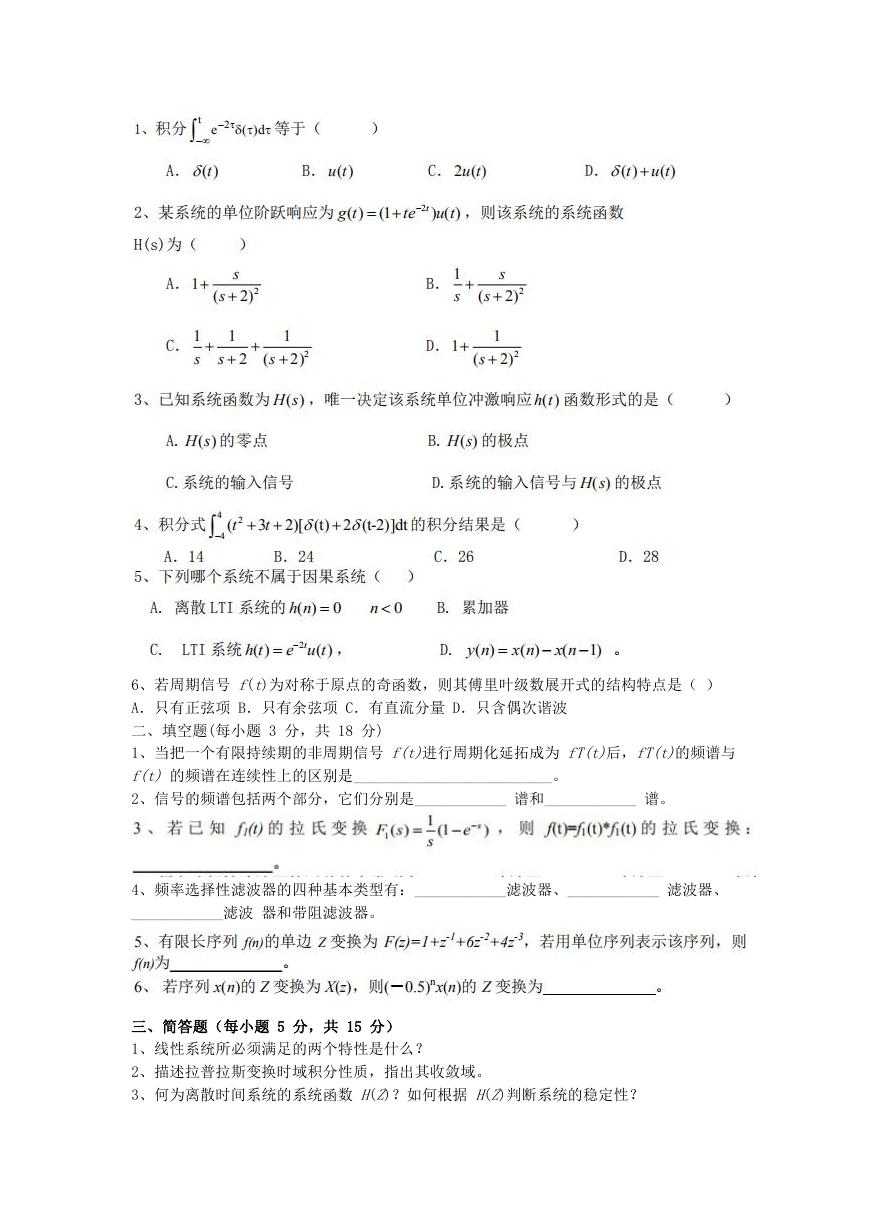

6、若周期信号 f(t)为对称于原点的奇函数，则其傅里叶级数展开式的结构特点是（） A．只有正弦项 B．只有余弦项 C．有直流分量 D．只含偶次谐波二、填空题(每小题 3 分，共 18 分) 1、当把一个有限持续期的非周期信号 f(t)进行周期化延拓成为 fT(t)后，fT(t)的频谱与 f(t) 的频谱在连续性上的区别是__________________________。 2、信号的频谱包括两个部分，它们分别是____________ 谱和____________ 谱。 4、频率选择性滤波器的四种基本类型有：____________滤波器、____________ 滤波器、 ____________滤波器和带阻滤波器。三、简答题（每小题 5 分，共 15 分） 1、线性系统所必须满足的两个特性是什么？ 2、描述拉普拉斯变换时域积分性质，指出其收敛域。 3、何为离散时间系统的系统函数 H(Z)？如何根据 H(Z)判断系统的稳定性？

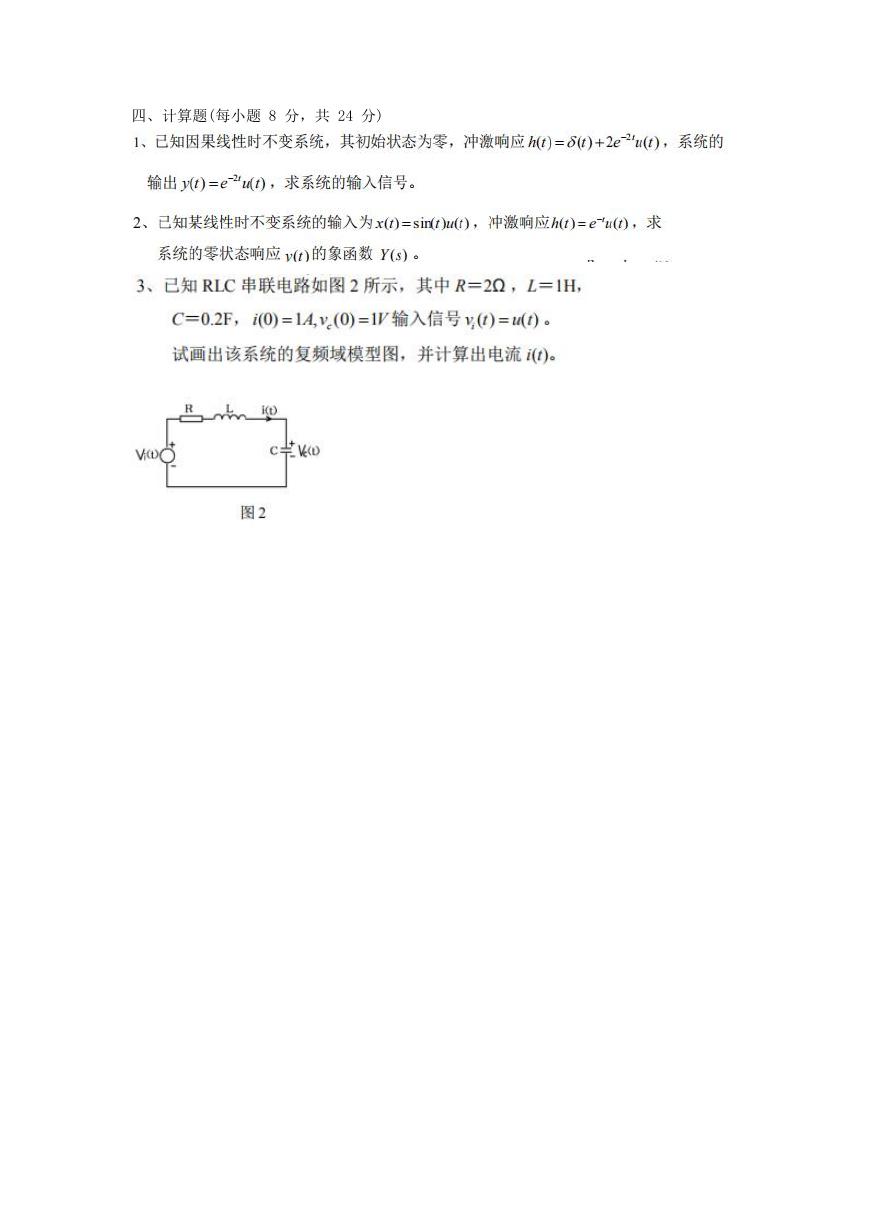

四、计算题(每小题 8 分，共 24 分)
