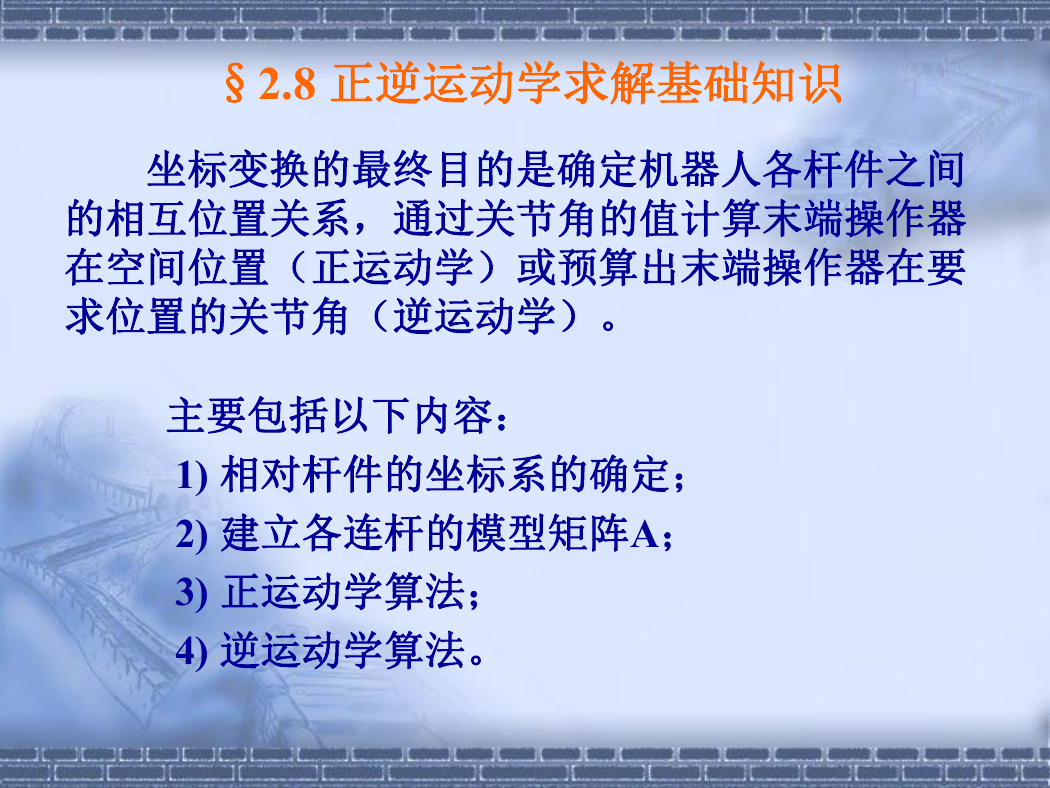

§2.8 正逆运动学求解基础知识 坐标变换的最终目的是确定机器人各杆件之间 的相互位置关系,通过关节角的值计算末端操作器 在空间位置(正运动学)或预算出末端操作器在要 求位置的关节角(逆运动学)。 主要包括以下内容: 1) 相对杆件的坐标系的确定; 2) 建立各连杆的模型矩阵A; 3) 正运动学算法; 4) 逆运动学算法。

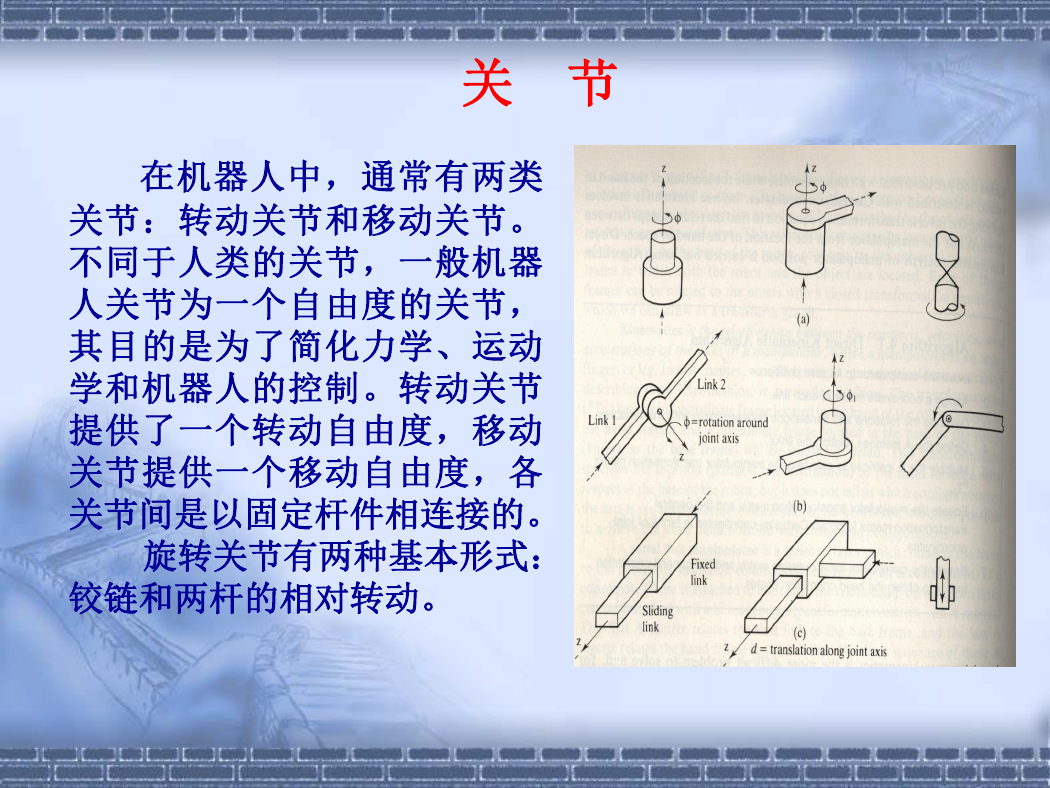

关 节 在机器人中,通常有两类 关节:转动关节和移动关节。 不同于人类的关节,一般机器 人关节为一个自由度的关节, 其目的是为了简化力学、运动 学和机器人的控制。转动关节 提供了一个转动自由度,移动 关节提供一个移动自由度,各 关节间是以固定杆件相连接的。 旋转关节有两种基本形式: 铰链和两杆的相对转动。

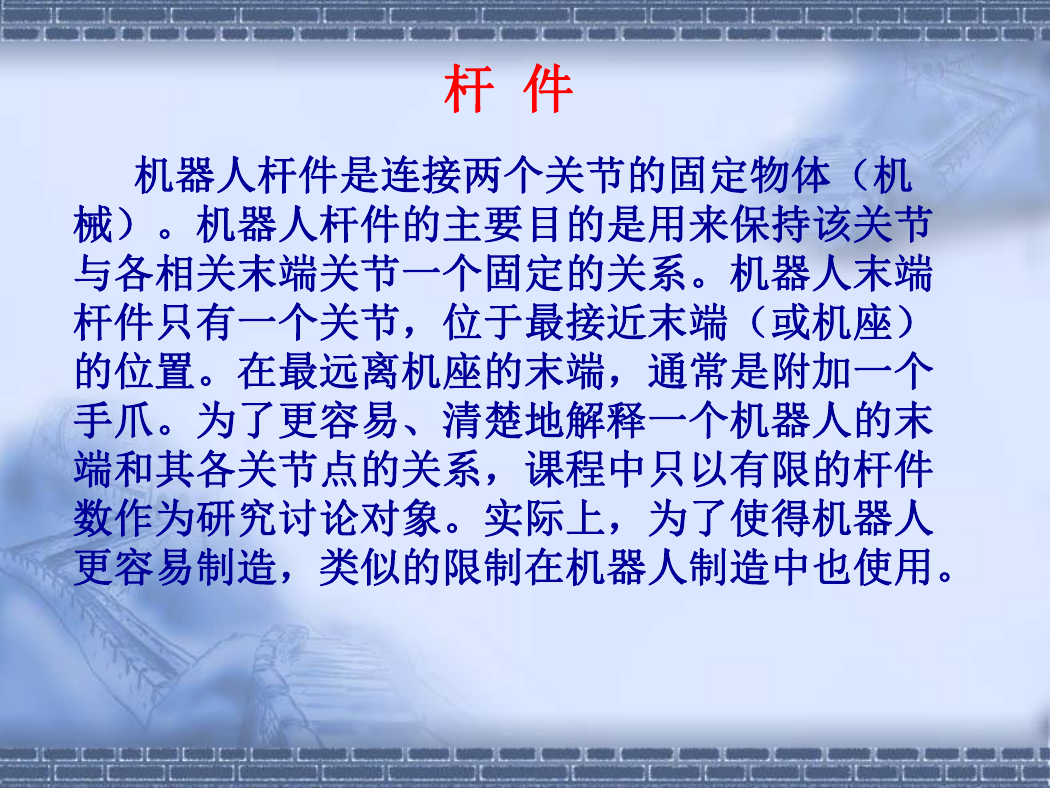

杆 件 机器人杆件是连接两个关节的固定物体(机 械)。机器人杆件的主要目的是用来保持该关节 与各相关末端关节一个固定的关系。机器人末端 杆件只有一个关节,位于最接近末端(或机座) 的位置。在最远离机座的末端,通常是附加一个 手爪。为了更容易、清楚地解释一个机器人的末 端和其各关节点的关系,课程中只以有限的杆件 数作为研究讨论对象。实际上,为了使得机器人 更容易制造,类似的限制在机器人制造中也使用。

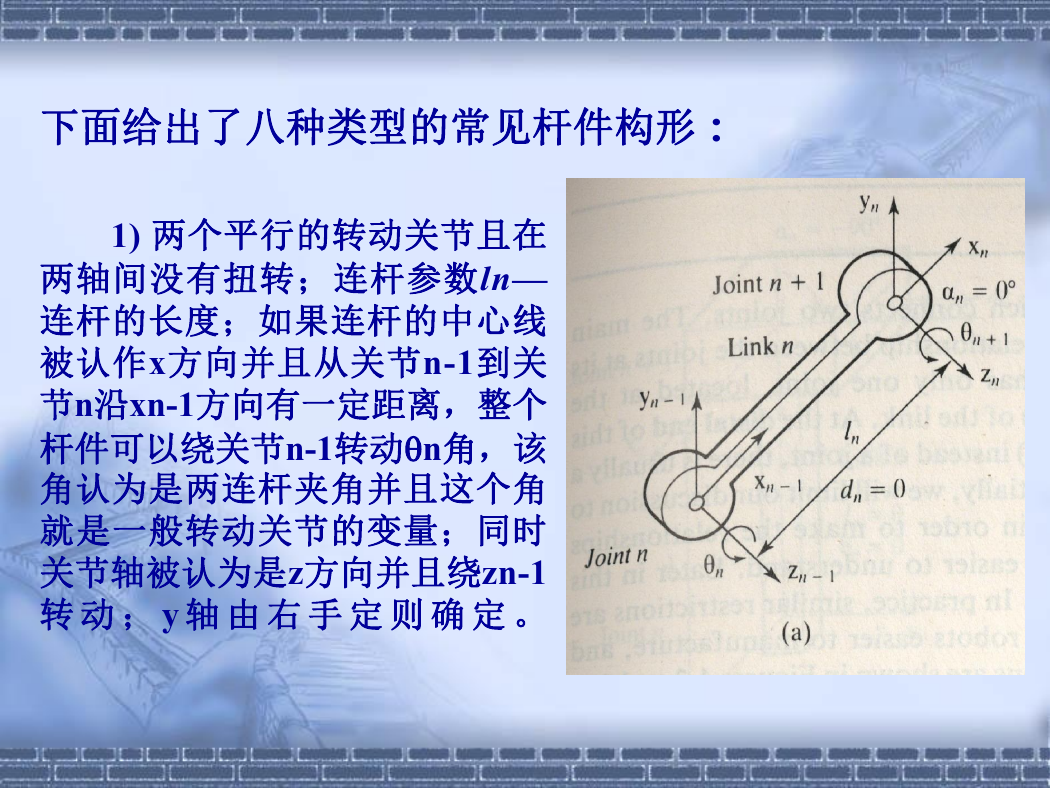

下面给出了八种类型的常见杆件构形: 1) 两个平行的转动关节且在 两轴间没有扭转;连杆参数ln— 连杆的长度;如果连杆的中心线 被认作x方向并且从关节n-1到关 节n沿xn-1方向有一定距离,整个 杆件可以绕关节n-1转动n角,该 角认为是两连杆夹角并且这个角 就是一般转动关节的变量;同时 关节轴被认为是z方向并且绕zn-1 转 动 ; y 轴 由 右 手 定 则 确 定 。

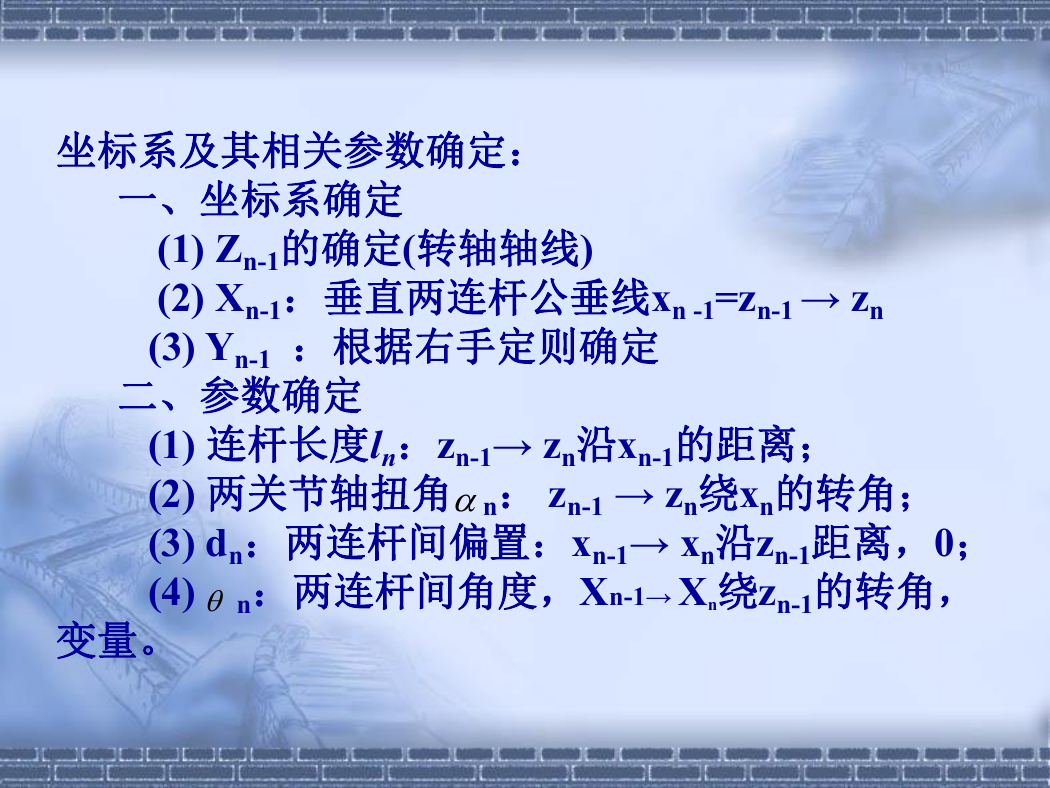

坐标系及其相关参数确定: 一、坐标系确定 (1) Zn-1的确定(转轴轴线) (2) Xn-1:垂直两连杆公垂线xn -1=zn-1 → zn (3) Yn-1 :根据右手定则确定 二、参数确定    (1) 连杆长度ln:zn-1→ zn沿xn-1的距离;    (2) 两关节轴扭角 n: zn-1 → zn绕xn的转角;    (3) dn:两连杆间偏置:xn-1→ xn沿zn-1距离,0;    (4) n:两连杆间角度,Xn-1→ Xn绕zn-1的转角, 变量。  

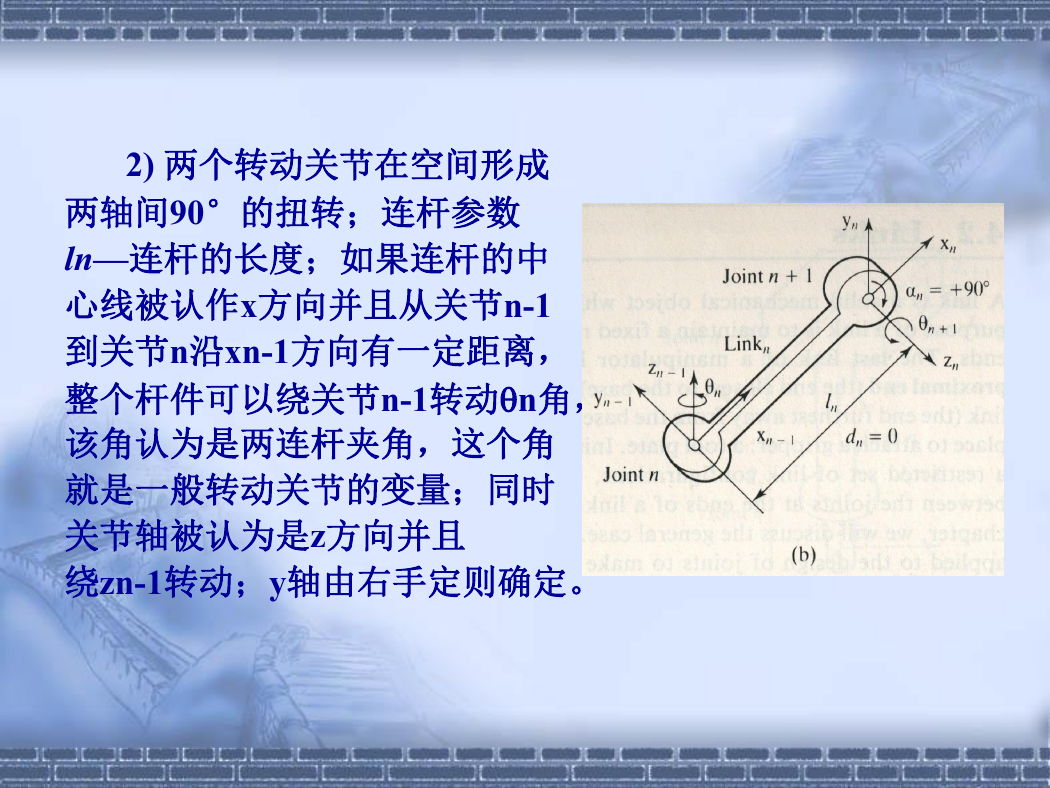

2) 两个转动关节在空间形成 两轴间90°的扭转;连杆参数 ln—连杆的长度;如果连杆的中 心线被认作x方向并且从关节n-1 到关节n沿xn-1方向有一定距离, 整个杆件可以绕关节n-1转动n角, 该角认为是两连杆夹角,这个角 就是一般转动关节的变量;同时 关节轴被认为是z方向并且 绕zn-1转动;y轴由右手定则确定。

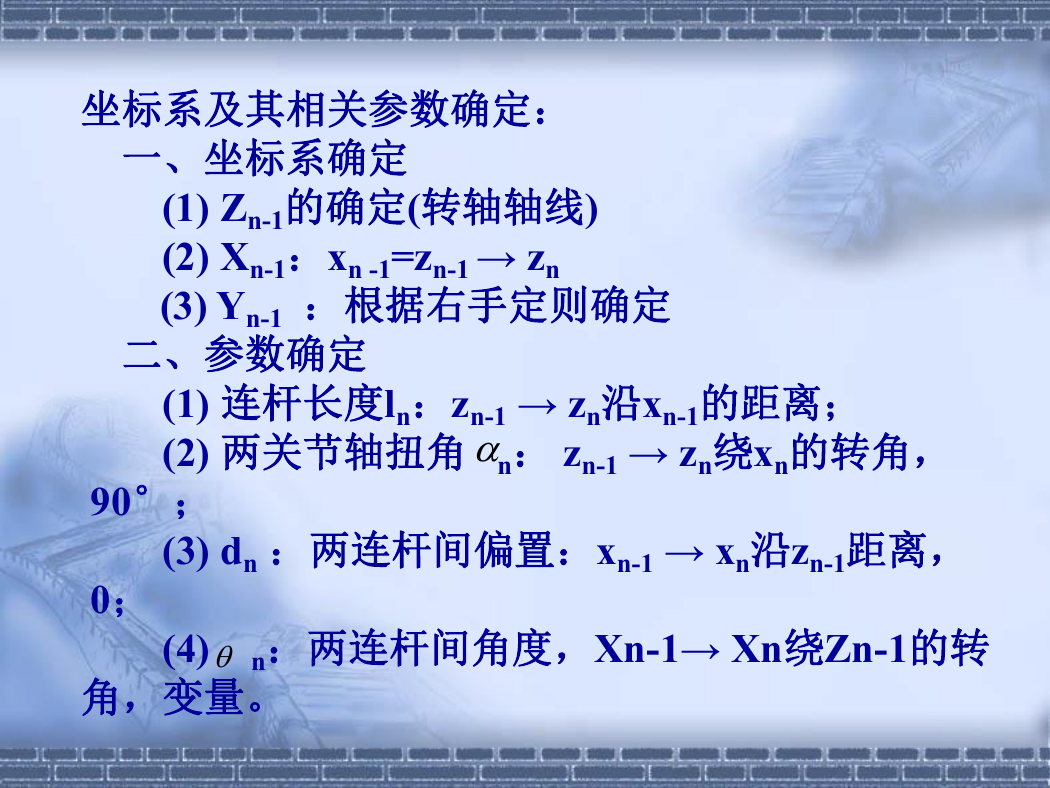

坐标系及其相关参数确定: 一、坐标系确定 (1) Zn-1的确定(转轴轴线) (2) Xn-1:xn -1=zn-1 → zn (3) Yn-1 :根据右手定则确定 二、参数确定   (1) 连杆长度ln:zn-1 → zn沿xn-1的距离;   (2) 两关节轴扭角 n: zn-1 → zn绕xn的转角, 90°;   (3) dn :两连杆间偏置:xn-1 → xn沿zn-1距离, 0;   (4) n:两连杆间角度,Xn-1→ Xn绕Zn-1的转 角,变量。  

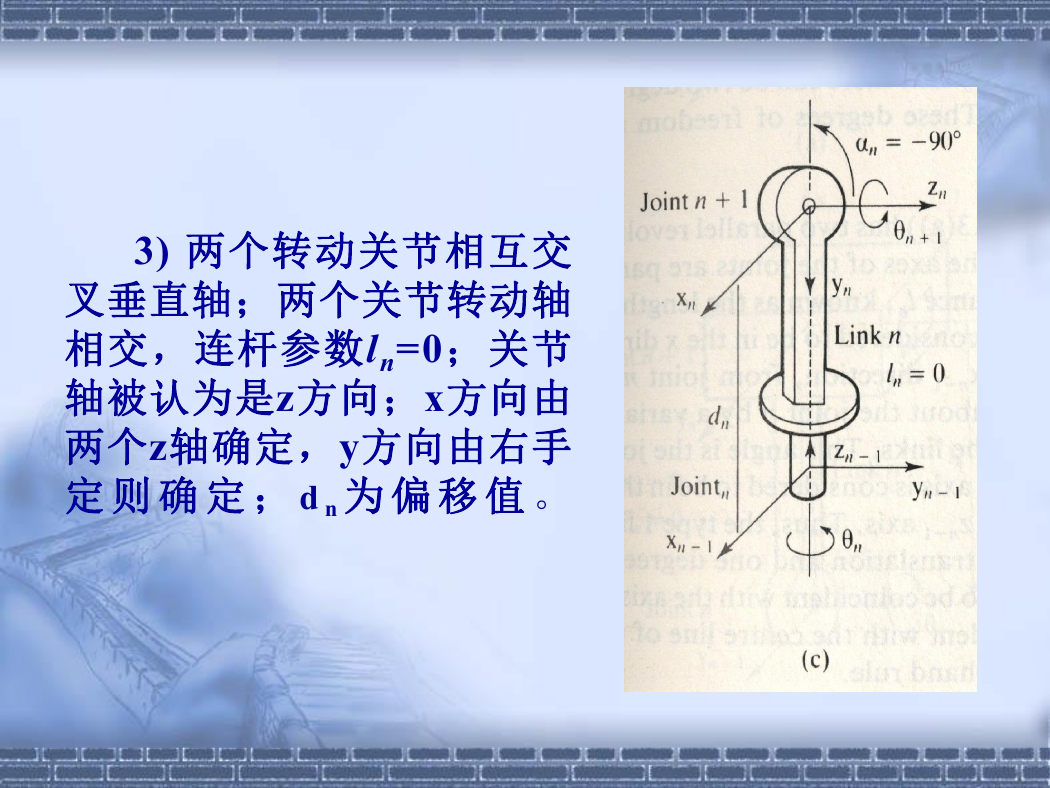

3) 两个转动关节相互交 叉垂直轴;两个关节转动轴 相交,连杆参数ln=0;关节 轴被认为是z方向;x方向由 两个z轴确定,y方向由右手 定 则 确 定 ; d n 为 偏 移 值 。
