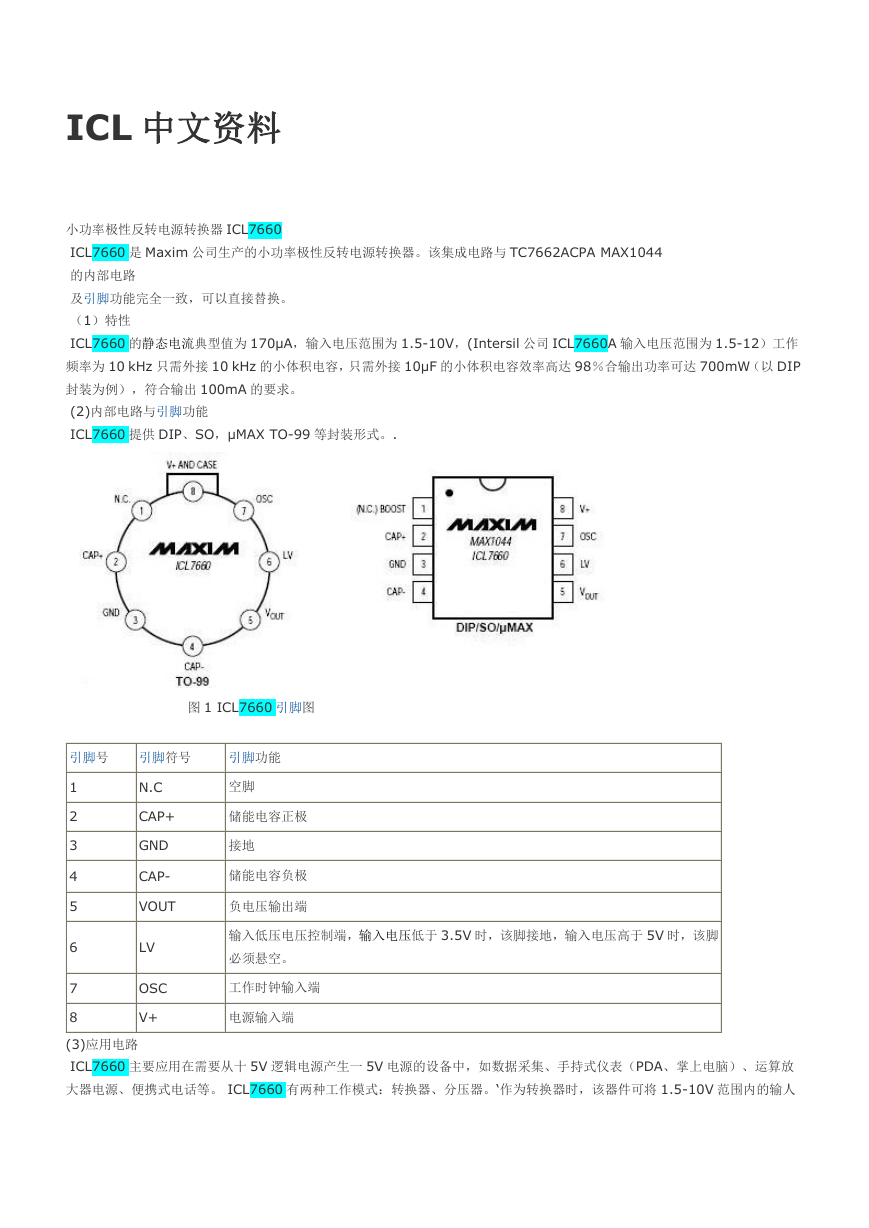

ICL 中文资料 小功率极性反转电源转换器 ICL7660 ICL7660 是 Maxim 公司生产的小功率极性反转电源转换器。该集成电路与 TC7662ACPA MAX1044 的内部电路 及引脚功能完全一致，可以直接替换。 （1）特性 ICL7660 的静态电流典型值为 170μA，输入电压范围为 1.5-10V，(Intersil 公司 ICL7660A 输入电压范围为 1.5-12）工作 频率为 10 kHz 只需外接 10 kHz 的小体积电容，只需外接 10μF 的小体积电容效率高达 98％合输出功率可达 700mW（以 DIP 封装为例），符合输出 100mA 的要求。 (2)内部电路与引脚功能 ICL7660 提供 DIP、SO，μMAX TO-99 等封装形式。. 图 1 ICL7660 引脚图 引脚号 引脚符号 引脚功能 1 2 3 4 5 6 7 N.C CAP+ GND CAP- VOUT LV OSC 空脚 储能电容正极 接地 储能电容负极 负电压输出端 输入低压电压控制端，输入电压低于 3.5V 时，该脚接地，输入电压高于 5V 时，该脚 必须悬空。 工作时钟输入端 V+ 电源输入端 8 (3)应用电路 ICL7660 主要应用在需要从十 5V 逻辑电源产生一 5V 电源的设备中，如数据采集、手持式仪表（PDA、掌上电脑）、运算放 大器电源、便携式电话等。 ICL7660 有两种工作模式：转换器、分压器。‘作为转换器时，该器件可将 1.5-10V 范围内的输人 

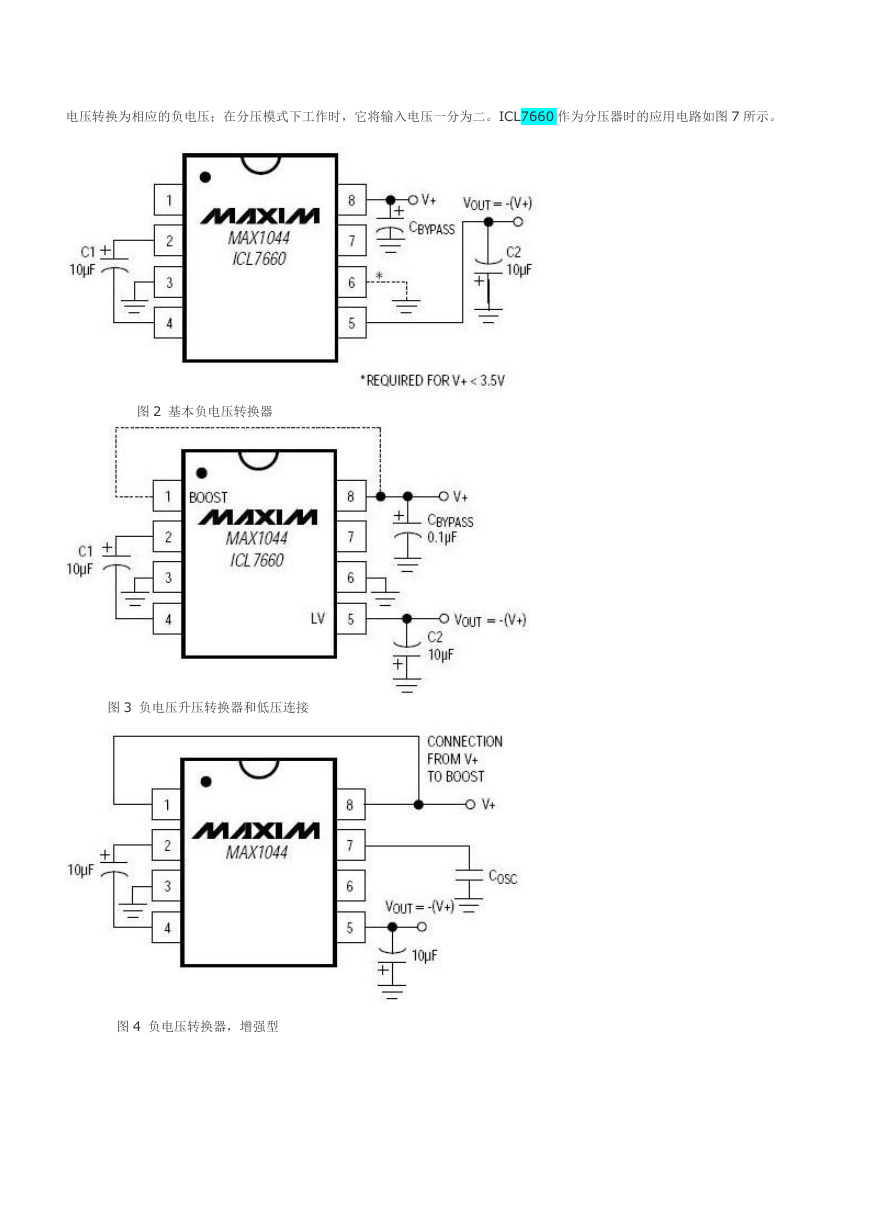

电压转换为相应的负电压；在分压模式下工作时，它将输入电压一分为二。ICL7660 作为分压器时的应用电路如图 7 所示。 图 2 基本负电压转换器 图 3 负电压升压转换器和低压连接 图 4 负电压转换器，增强型 

图 5 电压倍增器 图 6 ICL7660 外部时钟电路 图 7 ICL7660 分压器 

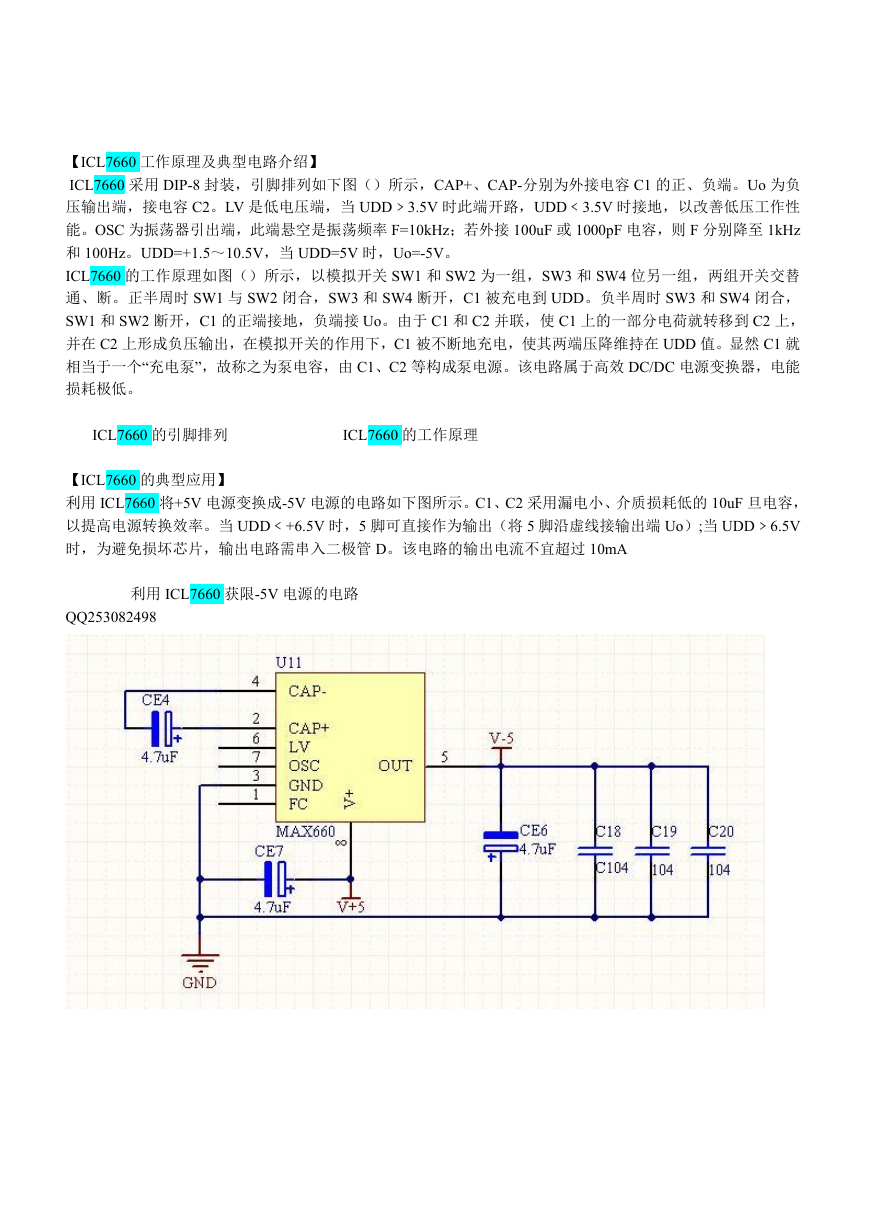

【ICL7660 工作原理及典型电路介绍】 ICL7660 采用 DIP-8 封装，引脚排列如下图（）所示，CAP+、CAP-分别为外接电容 C1 的正、负端。Uo 为负 压输出端，接电容 C2。LV 是低电压端，当 UDD﹥3.5V 时此端开路，UDD﹤3.5V 时接地，以改善低压工作性 能。OSC 为振荡器引出端，此端悬空是振荡频率 F=10kHz；若外接 100uF 或 1000pF 电容，则 F 分别降至 1kHz 和 100Hz。UDD=+1.5～10.5V，当 UDD=5V 时，Uo=-5V。 ICL7660 的工作原理如图（）所示，以模拟开关 SW1 和 SW2 为一组，SW3 和 SW4 位另一组，两组开关交替 通、断。正半周时 SW1 与 SW2 闭合，SW3 和 SW4 断开，C1 被充电到 UDD。负半周时 SW3 和 SW4 闭合， SW1 和 SW2 断开，C1 的正端接地，负端接 Uo。由于 C1 和 C2 并联，使 C1 上的一部分电荷就转移到 C2 上， 并在 C2 上形成负压输出，在模拟开关的作用下，C1 被不断地充电，使其两端压降维持在 UDD 值。显然 C1 就 相当于一个“充电泵”，故称之为泵电容，由 C1、C2 等构成泵电源。该电路属于高效 DC/DC 电源变换器，电能 损耗极低。 ICL7660 的引脚排列 ICL7660 的工作原理 【ICL7660 的典型应用】 利用 ICL7660 将+5V 电源变换成-5V 电源的电路如下图所示。C1、C2 采用漏电小、介质损耗低的 10uF 旦电容， 以提高电源转换效率。当 UDD﹤+6.5V 时，5 脚可直接作为输出（将 5 脚沿虚线接输出端 Uo）;当 UDD﹥6.5V 时，为避免损坏芯片，输出电路需串入二极管 D。该电路的输出电流不宜超过 10mA 利用 ICL7660 获限-5V 电源的电路 QQ253082498
