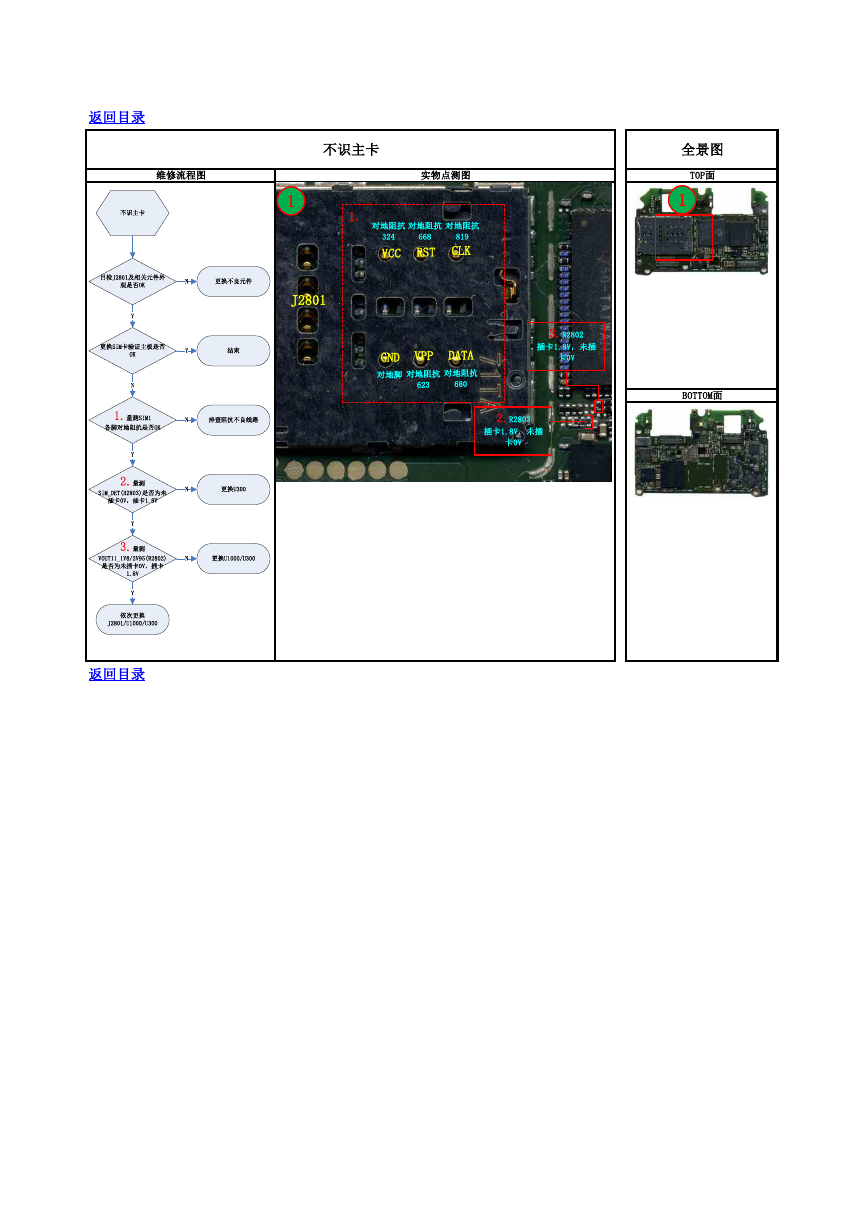

返回目录 维修流程图 实物点测图 不识主卡 1 1. J2801 对地阻抗 对地阻抗 对地阻抗 324 VCC 668 RST 819 CLK GND VPP DATA 对地脚 对地阻抗 对地阻抗 623 680 3.R2802 插卡1.8V，未插 卡0V 2.R2803 插卡1.8V，未插 卡0V 全景图 TOP面 1 BOTTOM面 返回目录 不识主卡目检J2801及相关元件外观是否OK更换不良元件NY更换SIM卡验证主板是否OK结束YN1.量测SIM1各脚对地阻抗是否OK排查阻抗不良线路NY2.量测SIM_DET(R2803)是否为未插卡0V，插卡1.8V更换U300NY3.量测VOUT11_1V8/2V95(R2802)是否为未插卡0V，插卡1.8V更换U1000/U300NY依次更换J2801/U1000/U300
