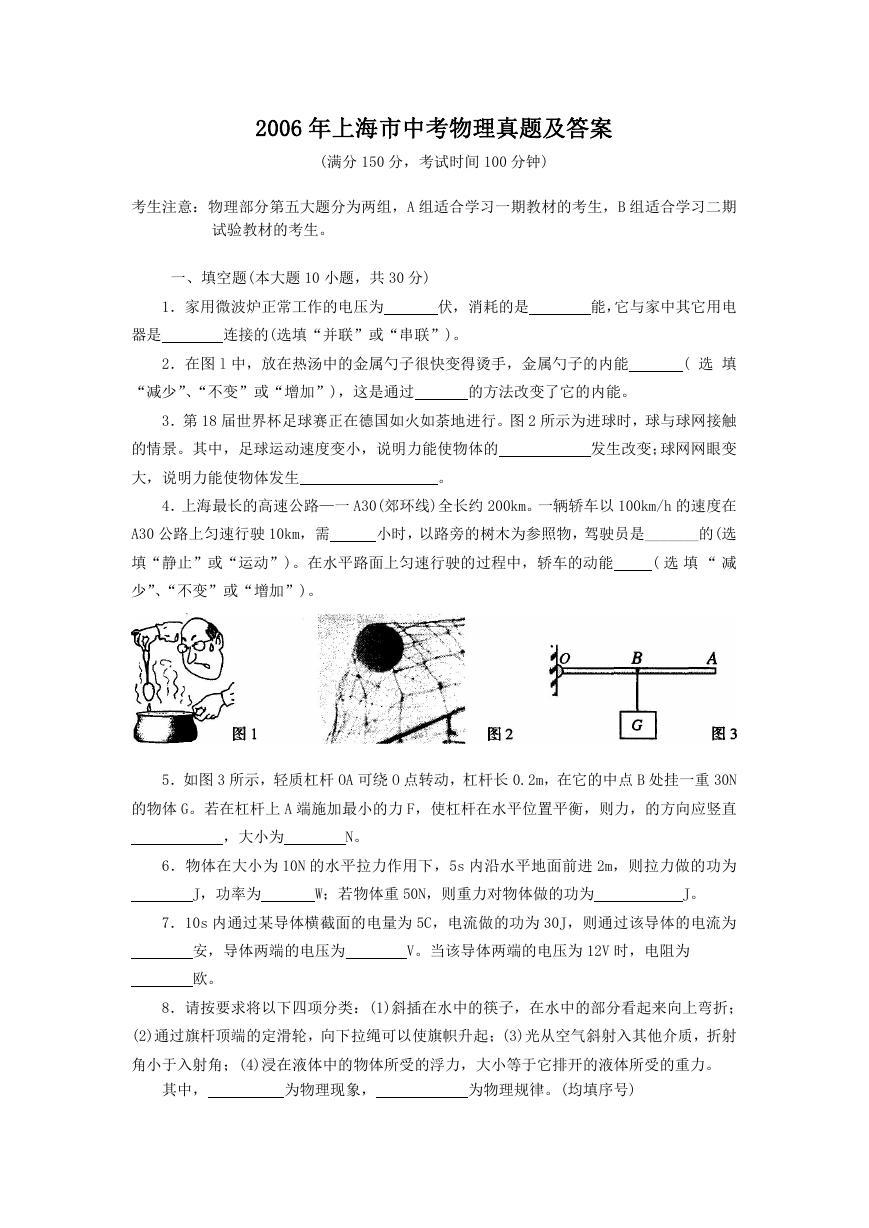

2006 年上海市中考物理真题及答案
(满分 150 分,考试时间 100 分钟)
考生注意:物理部分第五大题分为两组,A 组适合学习一期教材的考生,B 组适合学习二期
试验教材的考生。
一、填空题(本大题 10 小题,共 30 分)
1.家用微波炉正常工作的电压为
伏,消耗的是
能,它与家中其它用电
器是
连接的(选填“并联”或“串联”)。
2.在图 l 中,放在热汤中的金属勺子很快变得烫手,金属勺子的内能
( 选 填
“减少”、“不变”或“增加”),这是通过
的方法改变了它的内能。
3.第 18 届世界杯足球赛正在德国如火如荼地进行。图 2 所示为进球时,球与球网接触
的情景。其中,足球运动速度变小,说明力能使物体的
发生改变;球网网眼变
大,说明力能使物体发生
。
4.上海最长的高速公路—一 A30(郊环线)全长约 200km。一辆轿车以 100km/h 的速度在
A30 公路上匀速行驶 10km,需
小时,以路旁的树木为参照物,驾驶员是_______的(选
填“静止”或“运动”)。在水平路面上匀速行驶的过程中,轿车的动能
( 选 填 “ 减
少”、“不变”或“增加”)。
5.如图 3 所示,轻质杠杆 OA 可绕 O 点转动,杠杆长 0.2m,在它的中点 B 处挂一重 30N
的物体 G。若在杠杆上 A 端施加最小的力 F,使杠杆在水平位置平衡,则力,的方向应竖直
,大小为
N。
6.物体在大小为 10N 的水平拉力作用下,5s 内沿水平地面前进 2m,则拉力做的功为
J,功率为
W;若物体重 50N,则重力对物体做的功为
J。
7.10s 内通过某导体横截面的电量为 5C,电流做的功为 30J,则通过该导体的电流为
安,导体两端的电压为
V。当该导体两端的电压为 12V 时,电阻为
欧。
8.请按要求将以下四项分类:(1)斜插在水中的筷子,在水中的部分看起来向上弯折;
(2)通过旗杆顶端的定滑轮,向下拉绳可以使旗帜升起;(3)光从空气斜射入其他介质,折射
角小于入射角;(4)浸在液体中的物体所受的浮力,大小等于它排开的液体所受的重力。
其中,
为物理现象,
为物理规律。(均填序号)
9.在图 4 所示的电路中,电源电压保持不变。闭合电键 S,当滑动变阻器的滑片 P 向
右移动时,电压表 V 的示数将
,电流表 A1 与电流表 A 示数的比值将
。
(均选填“变小”、“不变”或“变大”)
10.某同学通过实验研究物体受力情况与运动状态之间的关系。他设法测得密闭小瓶浸
没在水中时所受浮力为 lN,然后装入适量的细砂,将总重为 lN 的小瓶浸没在水中后放手,
其运动状态如图 5(a)所示;接着他两次调整瓶内细砂的质量,重复上述实验,分别如图 5(b)
和(c)所示。请根据实验现象及相关条件,归纳得出初步结论。
(1)由图 5(a)可知:
(2)由图 5(b)和(c)可知:
二、作图题(本大题 4 小题,共 12 分)
;
。
11.根据平面镜成像特点,在图 6 中画出物体 AB 在平面镜中所成的像 A/B/。
12.重为 20N 的物体静止在水平地面上,用力的图示法在图 7 中画出它所受的重力 G。
13.在图 8 中,根据磁感线的方向,标出通电螺线管和小磁针的 N、S 极及电源的正、
负极。
14.在图 9 所示电路的。里填上适当的电表符号,使之成为正确的电路。
三、计算题(本大题 3 小题,15 题共 20 分)
15.质量为 2kg 的热水自然冷却,水温下降了 50℃。
求:水放出的热量 Q 放。[c 水=4.2×103J/(kg·℃)]

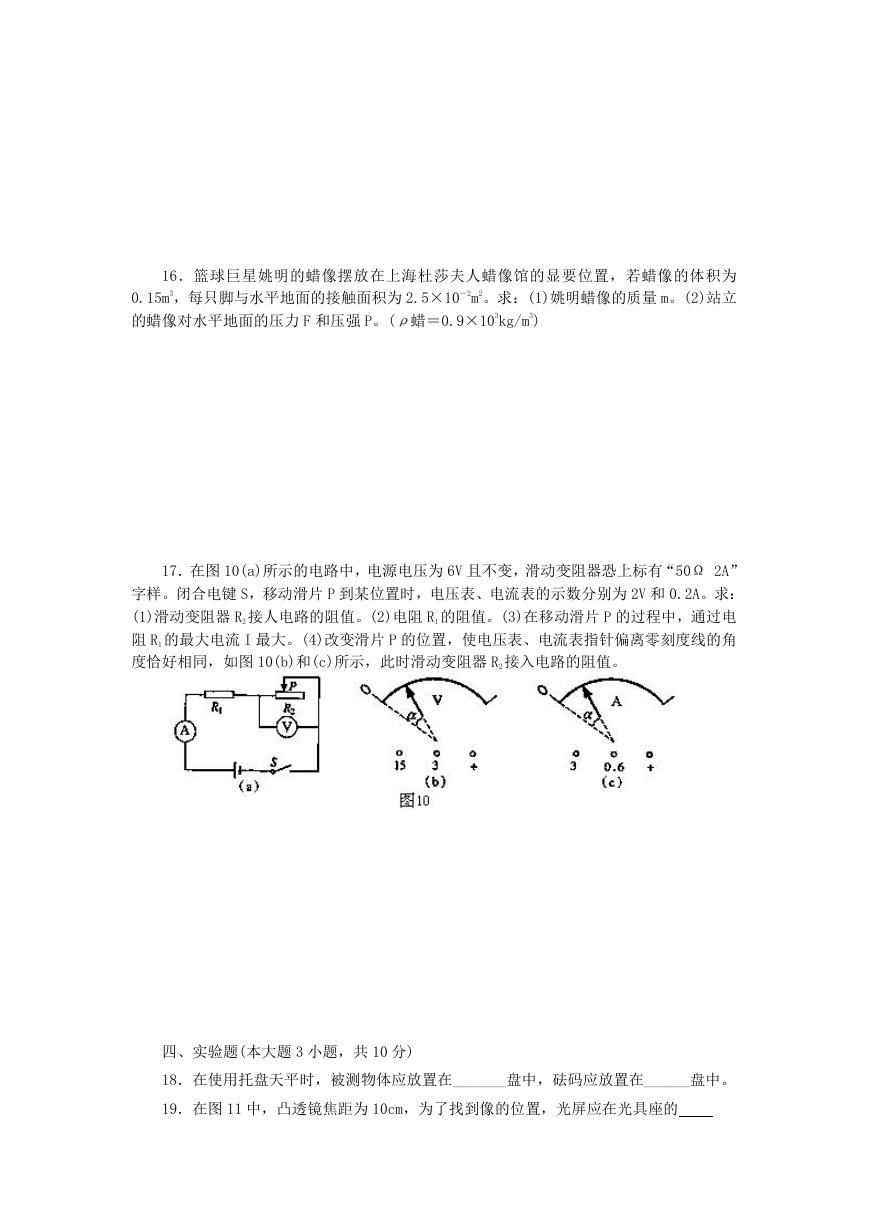

16.篮球巨星姚明的蜡像摆放在上海杜莎夫人蜡像馆的显要位置,若蜡像的体积为
0.15m3,每只脚与水平地面的接触面积为 2.5×10-2m2。求:(1)姚明蜡像的质量 m。(2)站立
的蜡像对水平地面的压力 F 和压强 P。(ρ蜡=0.9×103kg/m3)
17.在图 10(a)所示的电路中,电源电压为 6V 且不变,滑动变阻器恐上标有“50Ω 2A”
字样。闭合电键 S,移动滑片 P 到某位置时,电压表、电流表的示数分别为 2V 和 0.2A。求:
(1)滑动变阻器 R2 接人电路的阻值。(2)电阻 R1 的阻值。(3)在移动滑片 P 的过程中,通过电
阻 R1 的最大电流 I 最大。(4)改变滑片 P 的位置,使电压表、电流表指针偏离零刻度线的角
度恰好相同,如图 10(b)和(c)所示,此时滑动变阻器 R2 接入电路的阻值。
四、实验题(本大题 3 小题,共 10 分)
18.在使用托盘天平时,被测物体应放置在_______盘中,砝码应放置在______盘中。
19.在图 11 中,凸透镜焦距为 10cm,为了找到像的位置,光屏应在光具座的
cm 刻度范围内移动(选填“60—70”或“大于 70”);保持透镜位置不变,当蜡烛在 45cm
刻度处时,移动光屏,
在光屏上成像(选填“能”或“不能”)。
20.某小组同学通过实验研究浸在液体中的物体表面受到液体的压力大小与什么因素有
关。他们把高为 0.2m 的实心圆柱体先后浸入 A、B 两种液体中(ρA<ρB),并用力 F1 改变下
表面到液面的距离 h,如图 12 所示。他们利用仪器测得力 F1 和圆柱体下(或上)表面受到液
体的压强,并利用公式求得下(或上)表面受到液体的压力,记录数据如表一、表二所示。
(1)分析比较实验序号 1、2 与 3 或 7、8 与 9 等数据中的距离 h 和下表面受到液体压力
F3 的关系及相关条件,可得出的初步结论是:
(2)分析比较实验序号
等数据中的距离 h 和上表
面受到液体压力 F2 的关系及相关条件,可得出的初步结论是:当深度相同时,液体的密度
越大,圆柱体上表面受到液体的压力越大。
(3)请将表一和表二填写完整。
(4)甲、乙两位同学进一步综合分析了表一、表二中后三列数据及相关条件,甲同学计
算了 F3 与 F1 的差值,分别为 14.0N、16.0N、18.0N 和 14.2N、16.4N、18.6N,由此得出结论:
浸没在同种液体中的圆柱体,下、上表面受到的液体压力差随深度的增加而增大;乙同学计
算了 F3 与 F2 的差值,分别为 20.0N、20.0N、20.0N 和 22.0N、22.0N、22.0N,由此得出结论:
浸没在同种液体中的圆柱体,下、上表面受到的液体压力差是个定值。
请判断,甲同学的分析
,乙同学的分析
。
(均选填“错误”、“合理但结论不完整”或“合理且结论完整”)
五、本大题分为 A、B 两组,请在选定组的括号内打“√”。选 A 组的考生答 B 组不给分,
选 B 组的考生答 A 组不给分,两组同时选择或同时不选,以 A 组为准。(共 18 分)
请在选定组的括号内打“√”:
A 组(
)
B 组(
)

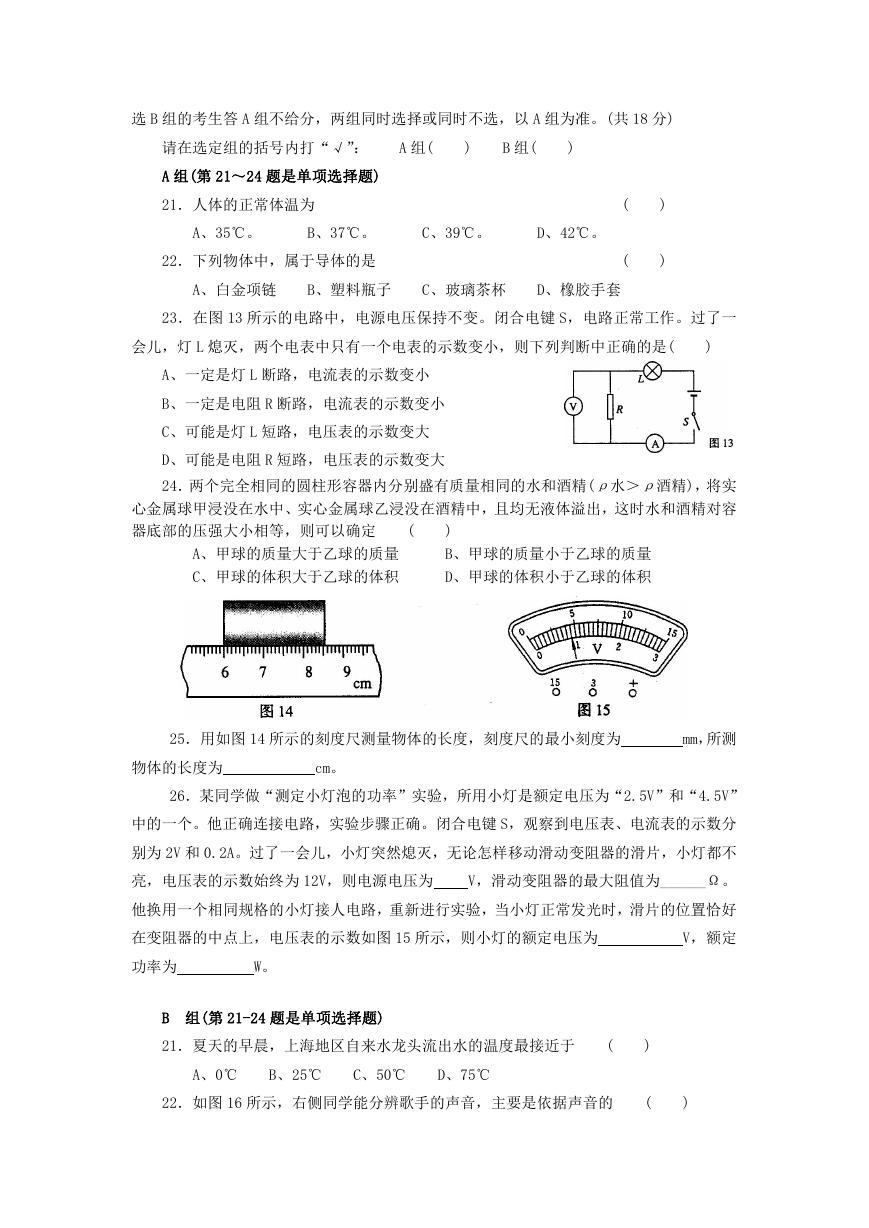

A 组(第 21~24 题是单项选择题)
21.人体的正常体温为
A、35℃。
B、37℃。
C、39℃。
D、42℃。
22.下列物体中,属于导体的是
A、白金项链
B、塑料瓶子
C、玻璃茶杯
D、橡胶手套
(
(
)
)
23.在图 13 所示的电路中,电源电压保持不变。闭合电键 S,电路正常工作。过了一
会儿,灯 L 熄灭,两个电表中只有一个电表的示数变小,则下列判断中正确的是(
)
A、一定是灯 L 断路,电流表的示数变小
B、一定是电阻 R 断路,电流表的示数变小
C、可能是灯 L 短路,电压表的示数变大
D、可能是电阻 R 短路,电压表的示数变大
24.两个完全相同的圆柱形容器内分别盛有质量相同的水和酒精(ρ水>ρ酒精),将实
心金属球甲浸没在水中、实心金属球乙浸没在酒精中,且均无液体溢出,这时水和酒精对容
器底部的压强大小相等,则可以确定
(
A、甲球的质量大于乙球的质量
C、甲球的体积大于乙球的体积
)
B、甲球的质量小于乙球的质量
D、甲球的体积小于乙球的体积
25.用如图 14 所示的刻度尺测量物体的长度,刻度尺的最小刻度为
mm,所测
物体的长度为
cm。
26.某同学做“测定小灯泡的功率”实验,所用小灯是额定电压为“2.5V”和“4.5V”
中的一个。他正确连接电路,实验步骤正确。闭合电键 S,观察到电压表、电流表的示数分
别为 2V 和 0.2A。过了一会儿,小灯突然熄灭,无论怎样移动滑动变阻器的滑片,小灯都不
亮,电压表的示数始终为 12V,则电源电压为
V,滑动变阻器的最大阻值为______Ω。
他换用一个相同规格的小灯接人电路,重新进行实验,当小灯正常发光时,滑片的位置恰好
在变阻器的中点上,电压表的示数如图 15 所示,则小灯的额定电压为
V,额定
功率为
W。
B 组(第 21-24 题是单项选择题)
21.夏天的早晨,上海地区自来水龙头流出水的温度最接近于
(
A、0℃
B、25℃
C、50℃
D、75℃
22.如图 16 所示,右侧同学能分辨歌手的声音,主要是依据声音的
)
(
)
A、响度
B、音调
C、音色
D、速度
23.甲、乙两小车同时同地同方向做匀速直线运动,它们的 s---t 图像分别如图 17(a)
和(b)所示。经过 10 秒,两车的位置关系是
(
)
A、甲在乙前面 1.2m 处
B、甲在乙前面 3.0m 处
C、乙在甲前面 1.2m 处
D、乙在甲前面 3.0m 处
24.两个完全相同的圆柱形容器内分别盛有质量相同的水和酒精(ρ水>ρ酒精)。为
了使水对容器底的压强小于酒精对容器底的压强,应分别在两个容器内(无液体溢出)
(
)
A、倒入相同质量的水和酒精
B、倒人相同体积的水和酒精
C、抽出相同质量的水和酒精
D、抽出相同体积的水和酒精
25.用打点计时器研究小车的运动情况时,打出的纸带相邻两点间的时间间隔
相同,距离间隔
相同。(均选填“一定”或“不一定”)
26.在图 18 所示的电路中,闭合电键 S,灯 L 不亮,电流表 A 无示数。已知电路中
各处均接触良好,除灯 L 和电阻 R 外,其它元件均完好。
(1)若电路中只有一处出现故障,请判断故障可能是
(选填“L 短路”、“L 断路”或“R 断路”)。
(2)为进一步确定判断是否正确,请从电压表和导线中
选定一个接人电路中的适当位置,并在图 18 中画出。
(3)若第(1)小题的判断正确,则接人所选器材后,闭合
电键 S,灯 L
(选填“亮”或“不亮”),电表的示数情况为
。
参考答案
并
不变
一、填空题(共 30 分)
1、220 电
2、增加 热传递
3、运动状态 变形
4、0.1 运动
5、向上 15
6、20
7、0.5
8、(1)(2)
9、不变
10、(1)悬浮在液体中的物体所受到的浮力等于物体的重力
(3)(4)
0
12
变大
4
6
(2)浸没在水中的物体的浮沉与物体的重力有关
二、作图题(本大题 4 小题,共 12 分)
11 题如图 6,12 题如图 7,13 题如图 8,14 题如图 9
三、计算题(本大题 3 小题,共 20 分)
15、解:
Q
吸
cmt
降
2.4
10
3
J
/(
℃kg
2)
kg
50
℃
2.4
10
5
J
16、解:(1)m=ρV=0.9×103kg/m3×0.15m3=1.35×102kg
(2)F=G=mg=1.35×102kg×10N/kg=1.35×103N
S=2×2.5×10-2m2
p
F
S
35.1
5
10
3
10
N
2
2
m
7.2
10
4
aP
17、解:(1)
R
2
2
U
I
2
2
V
2.0
A
10
(2)U1=U-U2=6V-2V=4V
UR
I
1
1
1
4
V
2.0
A
20
(3)P 移到最左端时,电路中电流最大,R2 接入电路电阻为 0,则:
I最大
U
R
1
6
V
20
3.0
A
(4)依题意得:
R
2
2
U
I
2
5
2.0
25
四、实验题(本大题 3 小题,共 10 分)
18、左 右
19、大于 70
20、(1)液面到物体下表面的距离越大,物体下表面受到的压力也越大;
不能
(2)4 与 10 或 5 与 11 等
(3)表一:0
0
表二:0
0
0
0
(4)错误
正确
五、本大题分为 A、B 两组,请在选定组的括号内打“√”。选 A 组的考生答 B 组不给分,选
B 组的考生答 A 组不给分,两组同时选择或同时不选,以 A 组为准。(共 18 分)
A 组:(21-----26 题)
22、A
24、D
23、B
21、B
25、1.0
26、12
2.25
4
50
1.28
B 组:(21-----26 题)
22、C
21、B
25、一定
26、(只是其中一种方法)(1)L 断路 (2)将电压表并联灯泡两端
不一定
24、D
23、B
(3)电压表有明显示数
