FEKO 仿真流程 1 CADFEKO CADFEKO 主要用来建立几何模型以及网格剖分。它的操作界面如图 1.1 所 示,主要由①菜单栏、②目录树、③工作区几部分构成。一般来说,按默认菜单 栏中从左到右依次操作就可以完成建模和求解设置。工作区用来显示构建的模型, 目录树包含模型的信息,包括变量参数、材料以及模型构建历史等。 图 1.1 CADFEKO 界面 首先是几何模型的建立。选择菜单栏中的“construct”,如图 1.2 所示, CADFEKO 提供了一些简单几何图形,有三维的长方体、柱体、球体、椎体等, 有二维的平面、曲面等,还有线段、弧线、折线等。这些简单的几何图形是构成 复杂模型的基础。使用时单击相应的图形然后设置其尺寸和位置即可。 图 1.2 基础几何图形

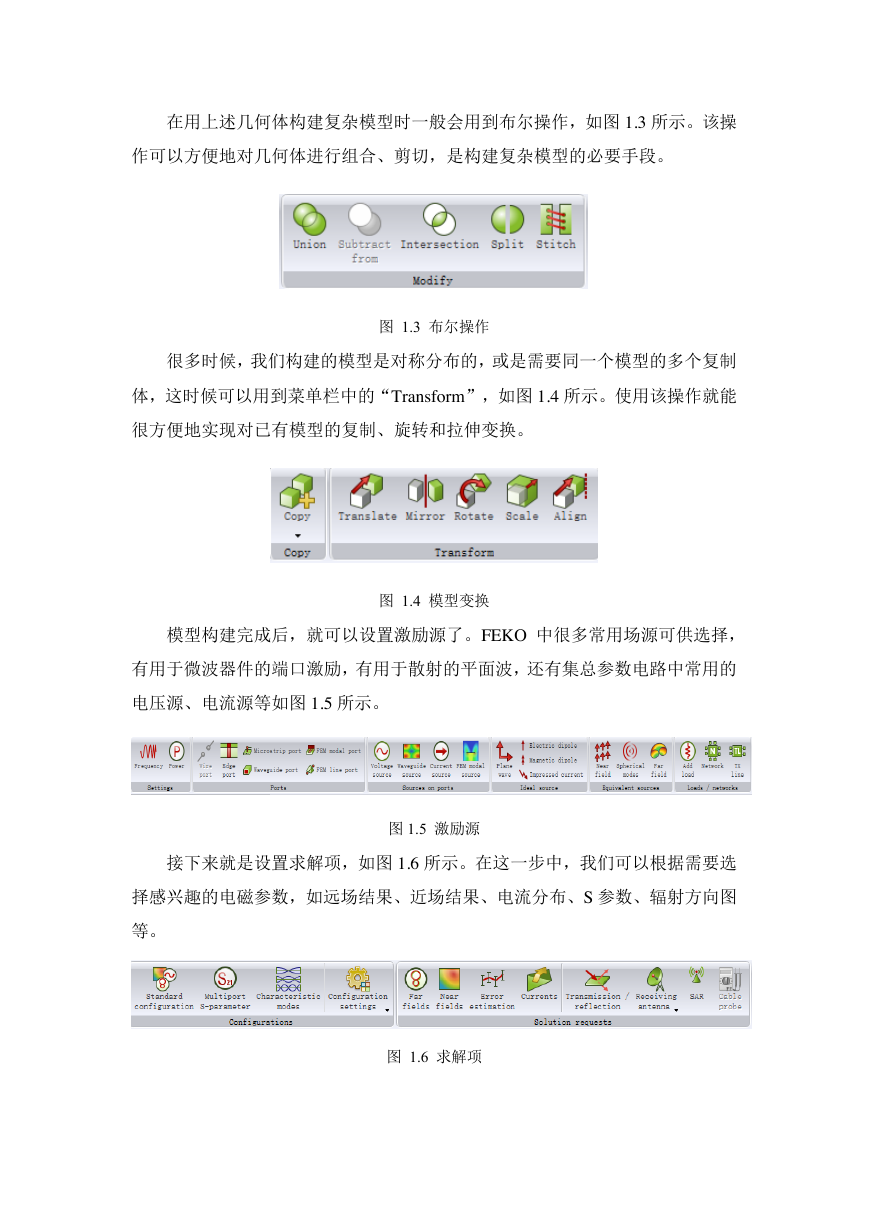

在用上述几何体构建复杂模型时一般会用到布尔操作,如图 1.3 所示。该操 作可以方便地对几何体进行组合、剪切,是构建复杂模型的必要手段。 图 1.3 布尔操作 很多时候,我们构建的模型是对称分布的,或是需要同一个模型的多个复制 体,这时候可以用到菜单栏中的“Transform”,如图 1.4 所示。使用该操作就能 很方便地实现对已有模型的复制、旋转和拉伸变换。 图 1.4 模型变换 模型构建完成后,就可以设置激励源了。FEKO 中很多常用场源可供选择, 有用于微波器件的端口激励,有用于散射的平面波,还有集总参数电路中常用的 电压源、电流源等如图 1.5 所示。 图 1.5 激励源 接下来就是设置求解项,如图 1.6 所示。在这一步中,我们可以根据需要选 择感兴趣的电磁参数,如远场结果、近场结果、电流分布、S 参数、辐射方向图 等。 图 1.6 求解项

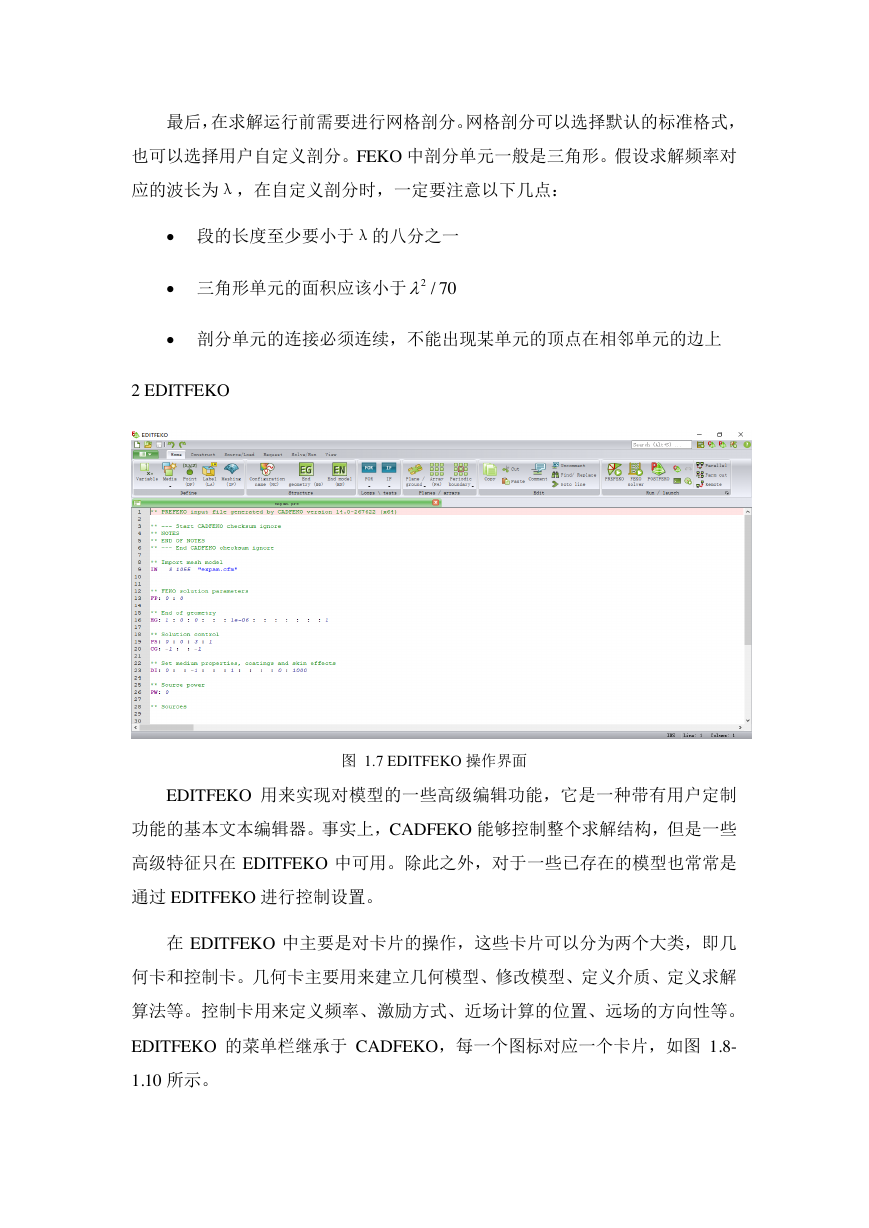

最后,在求解运行前需要进行网格剖分。网格剖分可以选择默认的标准格式, 也可以选择用户自定义剖分。FEKO 中剖分单元一般是三角形。假设求解频率对 应的波长为λ,在自定义剖分时,一定要注意以下几点: • 段的长度至少要小于λ的八分之一 • 三角形单元的面积应该小于 • 剖分单元的连接必须连续,不能出现某单元的顶点在相邻单元的边上 2 EDITFEKO 图 1.7 EDITFEKO 操作界面 EDITFEKO 用来实现对模型的一些高级编辑功能,它是一种带有用户定制 功能的基本文本编辑器。事实上,CADFEKO 能够控制整个求解结构,但是一些 高级特征只在 EDITFEKO 中可用。除此之外,对于一些已存在的模型也常常是 通过 EDITFEKO 进行控制设置。 在 EDITFEKO 中主要是对卡片的操作,这些卡片可以分为两个大类,即几 何卡和控制卡。几何卡主要用来建立几何模型、修改模型、定义介质、定义求解 算法等。控制卡用来定义频率、激励方式、近场计算的位置、远场的方向性等。 EDITFEKO 的菜单栏继承于 CADFEKO,每一个图标对应一个卡片,如图 1.8- 1.10 所示。 2/70

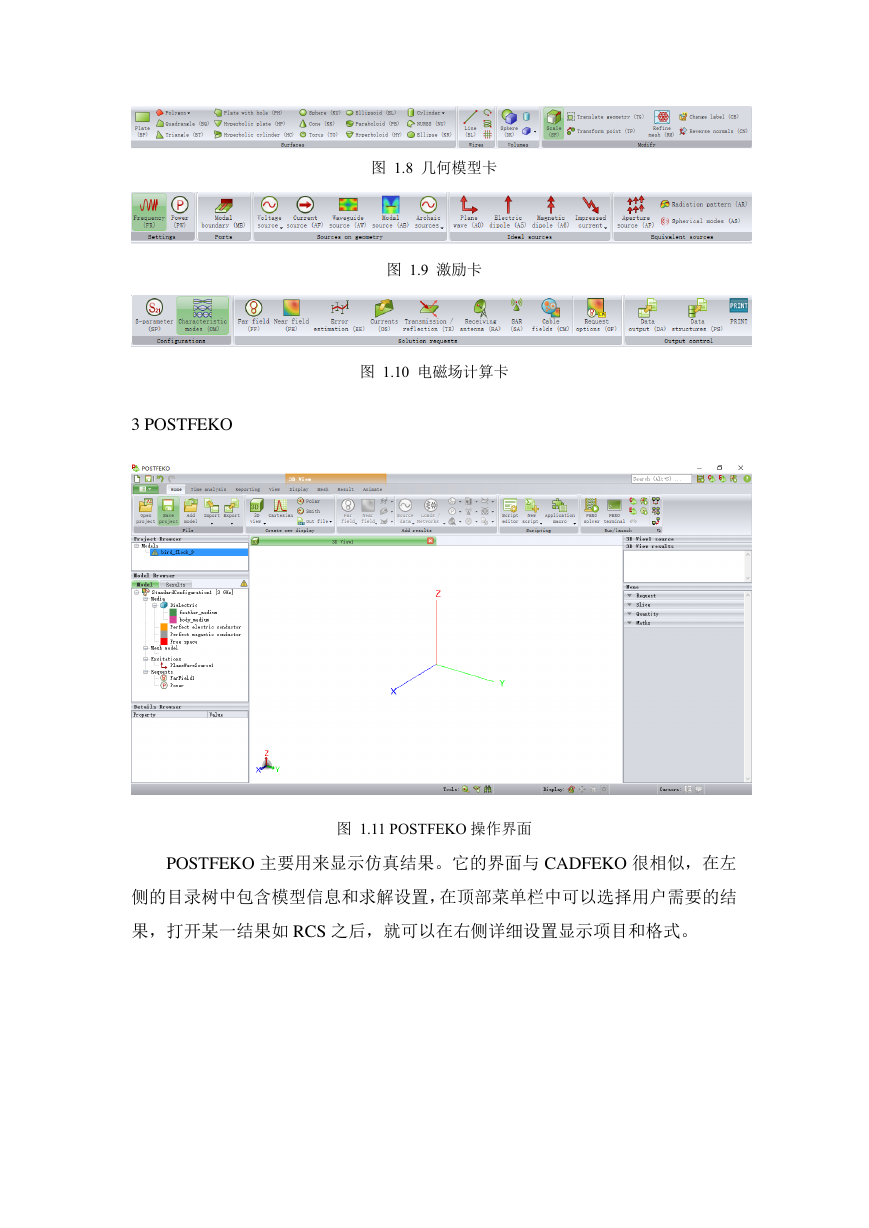

图 1.8 几何模型卡 图 1.9 激励卡 图 1.10 电磁场计算卡 3 POSTFEKO 图 1.11 POSTFEKO 操作界面 POSTFEKO 主要用来显示仿真结果。它的界面与 CADFEKO 很相似,在左 侧的目录树中包含模型信息和求解设置,在顶部菜单栏中可以选择用户需要的结 果,打开某一结果如 RCS 之后,就可以在右侧详细设置显示项目和格式。
