中兴微方案ONU组播配置.docx

发布时间：2022-06-01 发布人：admin 分类：说明书 资料大小：1.22M 资料格式：docx 举报 版权申诉
第1页 / 共23页
第2页 / 共23页
第3页 / 共23页
第4页 / 共23页
第5页 / 共23页
第6页 / 共23页
第7页 / 共23页
第8页 / 共23页
资料共23页，剩余部分请下载后查看
    一、AZ128G 组播配置
    1.路由模式组播页面配置截图
    2.路由模式 中兴 OLT C300 配置截图
    3.桥模式+Other组播页面配置截图①
    4.桥模式+Other 中兴 OLT C300 配置截图（与路由模式一样）
    5.桥模式+INTERNET组播页面配置截图
    6.桥模式+INTERNET C300 OLT组播配置截图（与路由模式一样）
    二、127 组播配置
    1.路由模式组播页面配置截图
    2.路由模式 中兴 OLT C300 配置截图
    3.桥模式+Other组播页面配置截图
    4.桥模式+Other C300 OLT组播配置截图（与路由模式一样）
    5.桥模式+INTERNET组播页面配置截图
    6.桥模式+INTERNET C300 OLT组播配置截图（与路由模式一样）
    三、125 组播配置
    1.路由模式组播页面配置截图
    2.路由模式 中兴 C300 OLT配置截图
    3.桥模式组播页面配置截图
    4.桥模式 C300 OLT 组播配置截图
    四、AZ513 组播配置
    1.路由模式
    2.桥模式组播页面配置截图
    3.桥模式 C300 OLT配置截图（OLT配置与127/128的一样）
    目录 一、 AZ128G 组播配置.......................................................................................................2 1. 路由模式组播页面配置截图.....................................................................................2 2. 路由模式 中兴 OLT C300 配置截图....................................................................... 3 3. 桥模式+Other 组播页面配置截图①........................................................................ 5 4. 桥模式+Other 中兴 OLT C300 配置截图（与路由模式一样）............................6 5. 桥模式+INTERNET 组播页面配置截图..................................................................... 8 6. 桥模式+INTERNET C300 OLT 组播配置截图（与路由模式一样）......................... 9 二、 127 组播配置............................................................................................................11 1. 路由模式组播页面配置截图...................................................................................11 2. 路由模式 中兴 OLT C300 配置截图..................................................................... 12 3. 桥模式+Other 组播页面配置截图.......................................................................... 14 4. 桥模式+Other C300 OLT 组播配置截图（与路由模式一样）..............................15 5. 桥模式+INTERNET 组播页面配置截图................................................................... 17 6. 桥模式+INTERNET C300 OLT 组播配置截图（与路由模式一样）....................... 18 三、125 组播配置..............................................................................................................19 1. 路由模式组播页面配置截图...................................................................................19 2. 路由模式 中兴 C300 OLT 配置截图...................................................................... 20 3. 桥模式组播页面配置截图.......................................................................................20 4. 桥模式 C300 OLT 组播配置截图........................................................................... 21 四、AZ513 组播配置..........................................................................................................21 1.路由模式.......................................................................................................................21 2. 桥模式组播页面配置截图.......................................................................................21 3. 桥模式 C300 OLT 配置截图（OLT 配置与 127/128 的一样）............................. 23

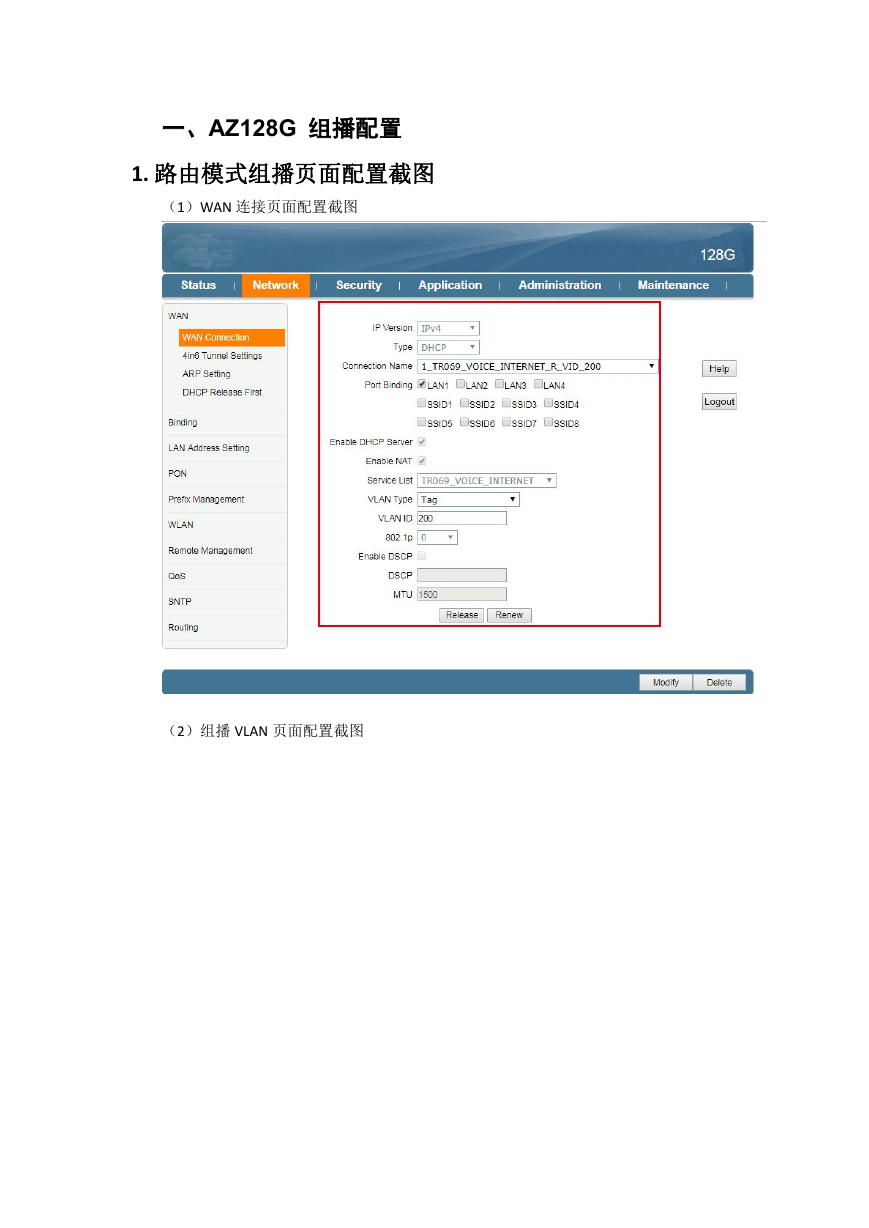

    一、AZ128G 组播配置 1. 路由模式组播页面配置截图 （1）WAN 连接页面配置截图 （2）组播 VLAN 页面配置截图

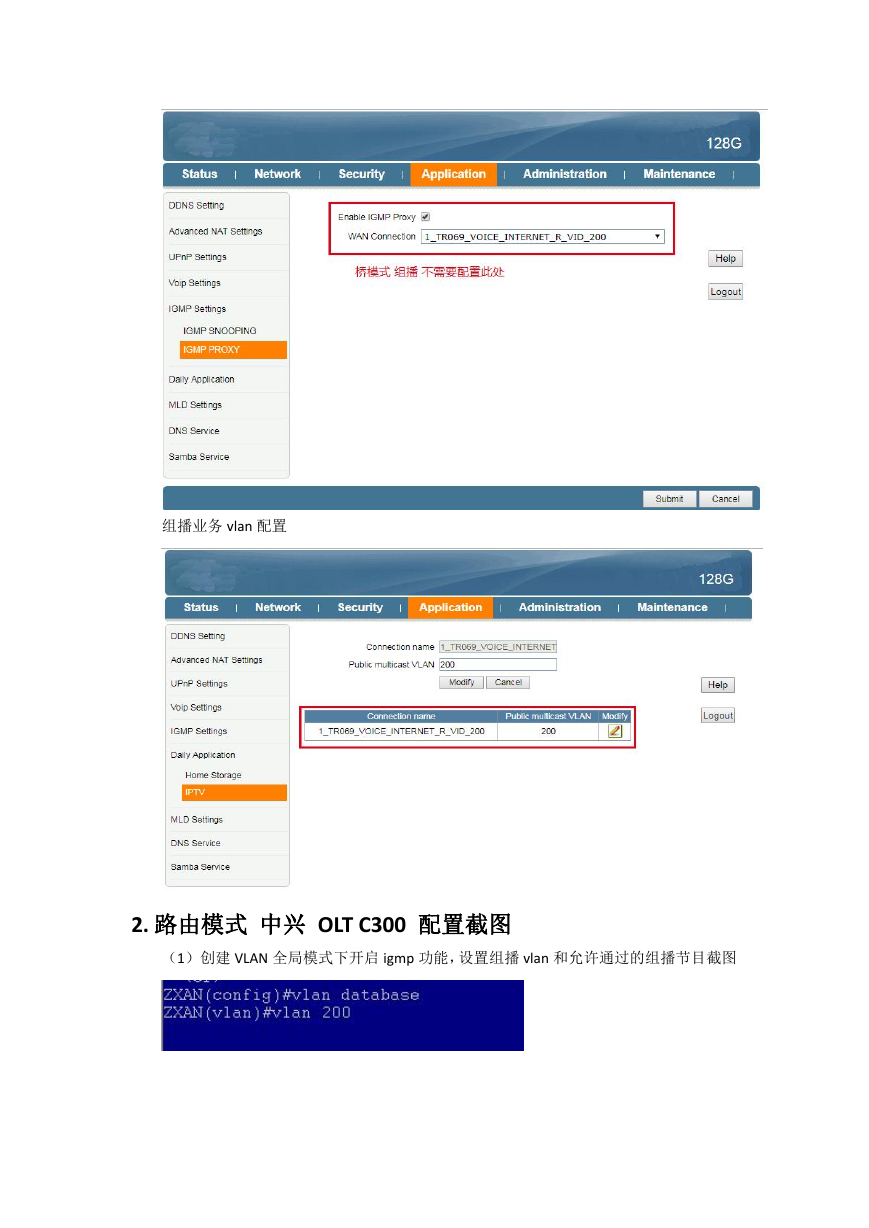

    组播业务 vlan 配置 2. 路由模式 中兴 OLT C300 配置截图 （1）创建 VLAN 全局模式下开启 igmp 功能，设置组播 vlan 和允许通过的组播节目截图

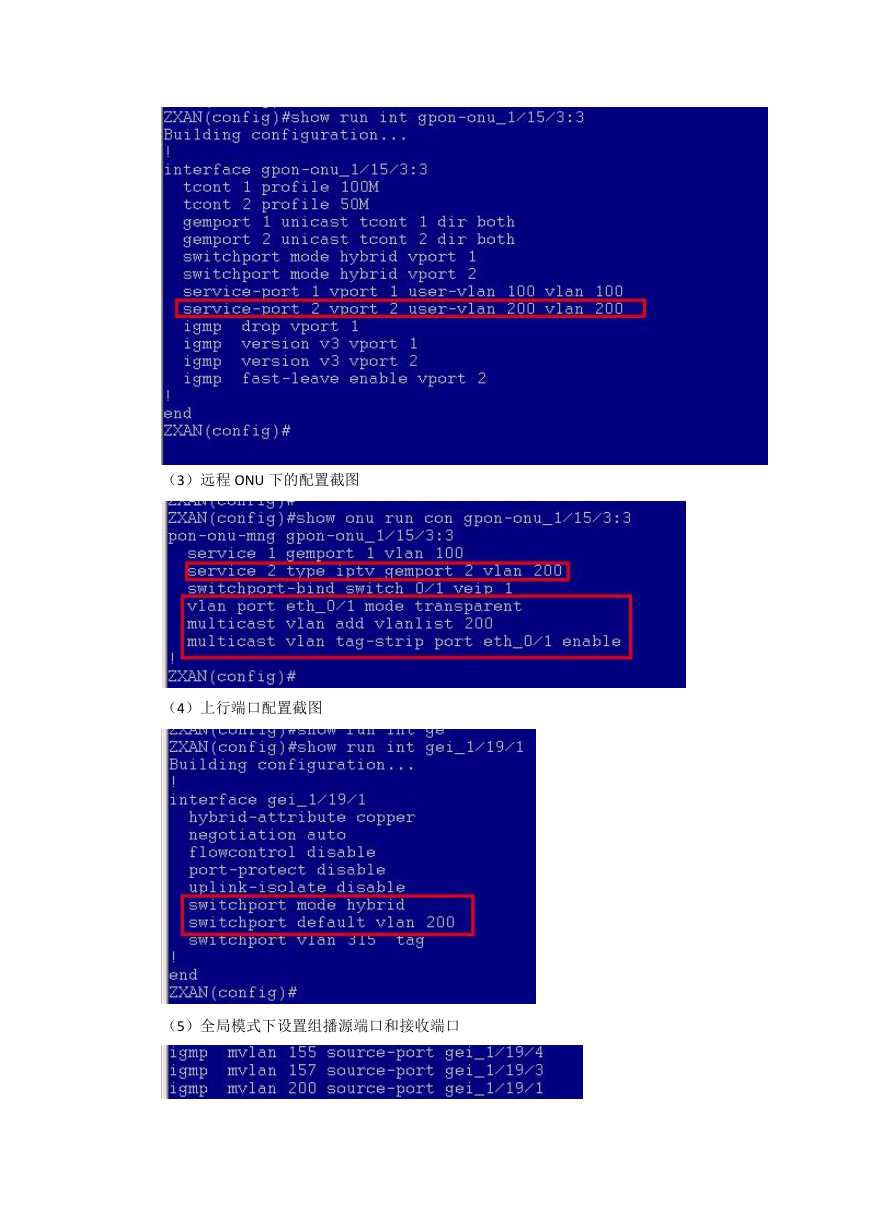

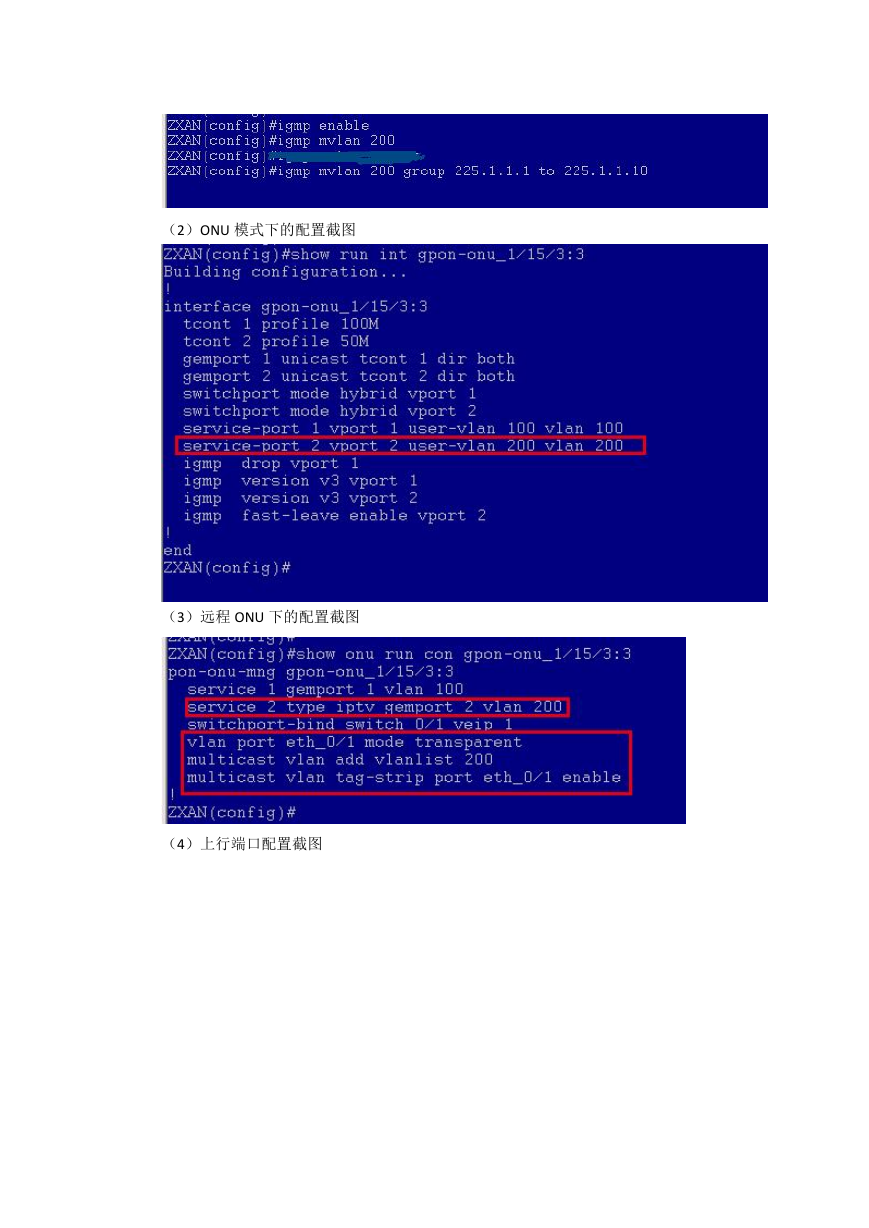

    （2）ONU 模式下的配置截图 （3）远程 ONU 下的配置截图 （4）上行端口配置截图

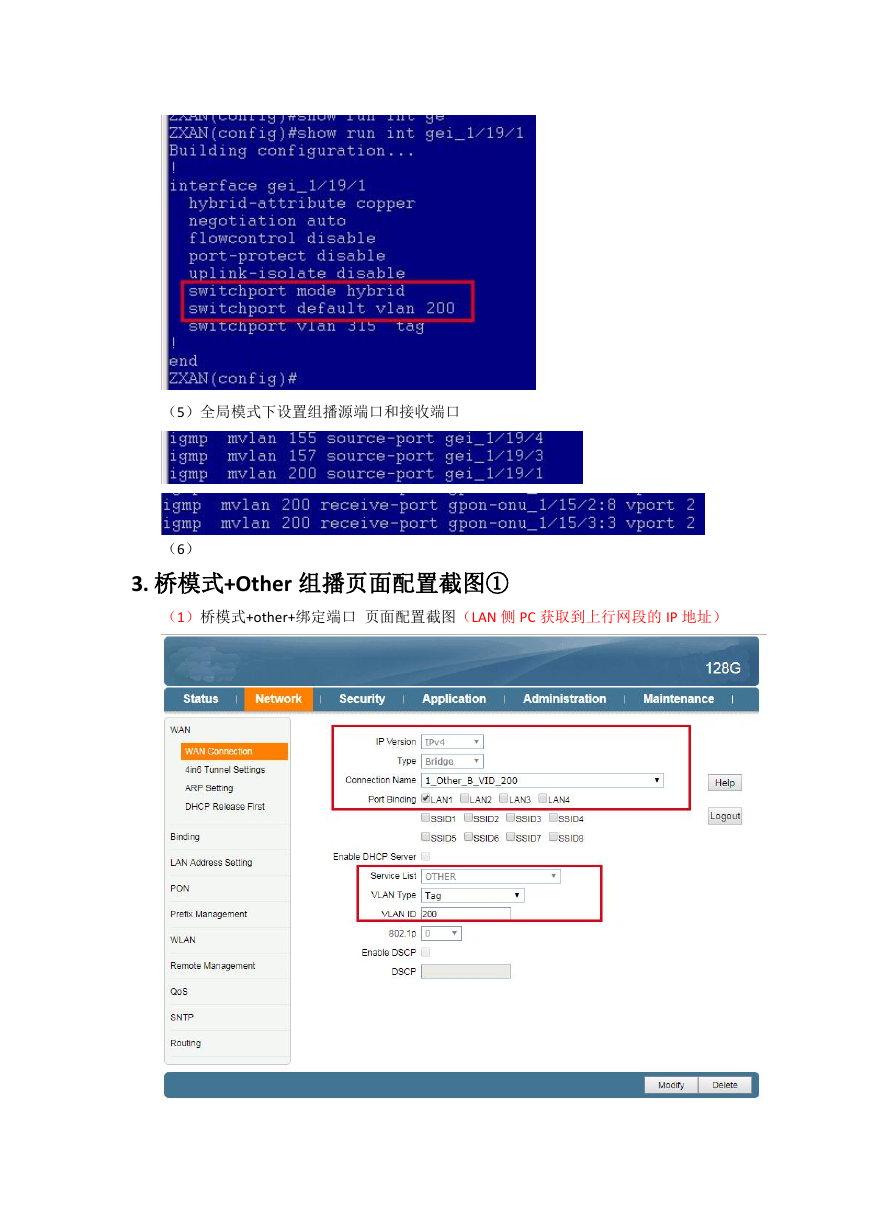

    （5）全局模式下设置组播源端口和接收端口 （6） 3. 桥模式+Other 组播页面配置截图① （1）桥模式+other+绑定端口 页面配置截图（LAN 侧 PC 获取到上行网段的 IP 地址）

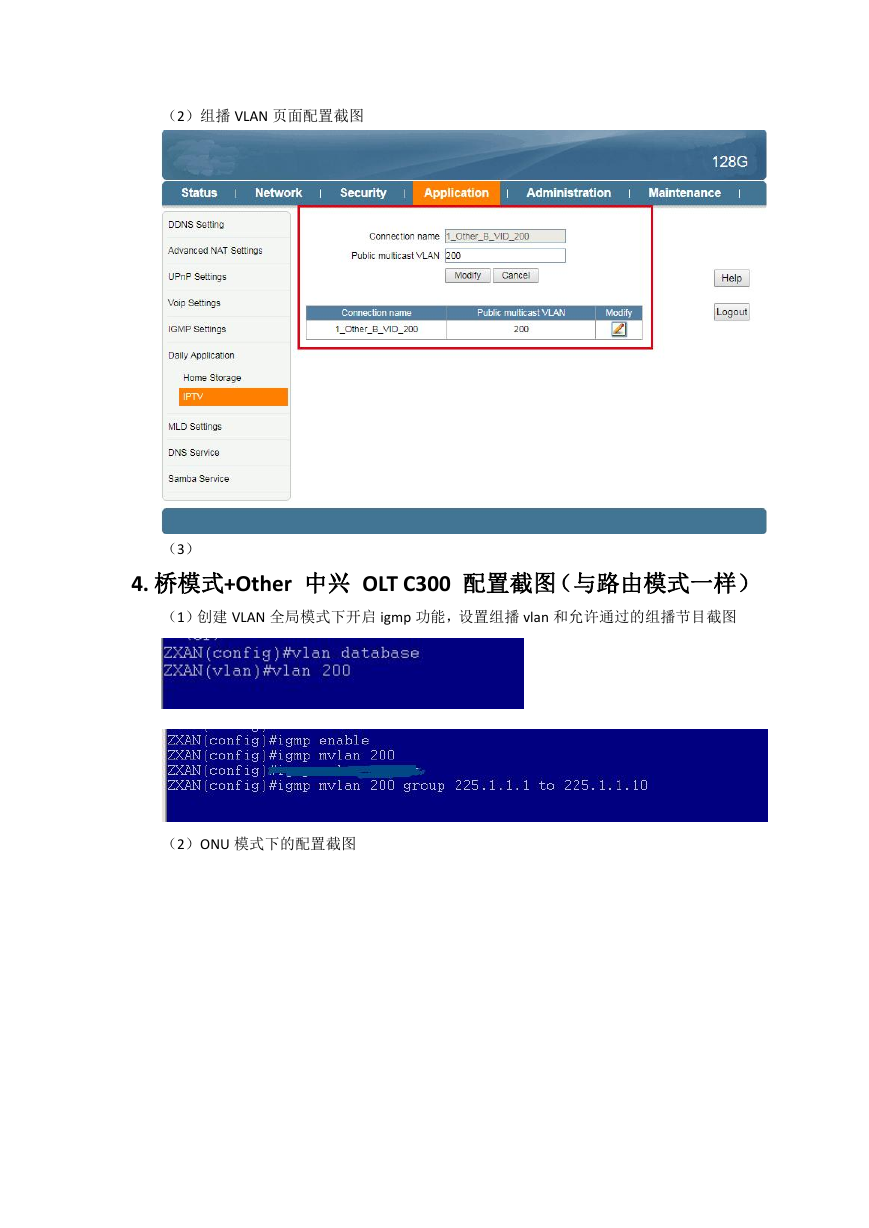

    （2）组播 VLAN 页面配置截图 （3） 4. 桥模式+Other 中兴 OLT C300 配置截图（与路由模式一样） （1）创建 VLAN 全局模式下开启 igmp 功能，设置组播 vlan 和允许通过的组播节目截图 （2）ONU 模式下的配置截图
    （3）远程 ONU 下的配置截图 （4）上行端口配置截图 （5）全局模式下设置组播源端口和接收端口

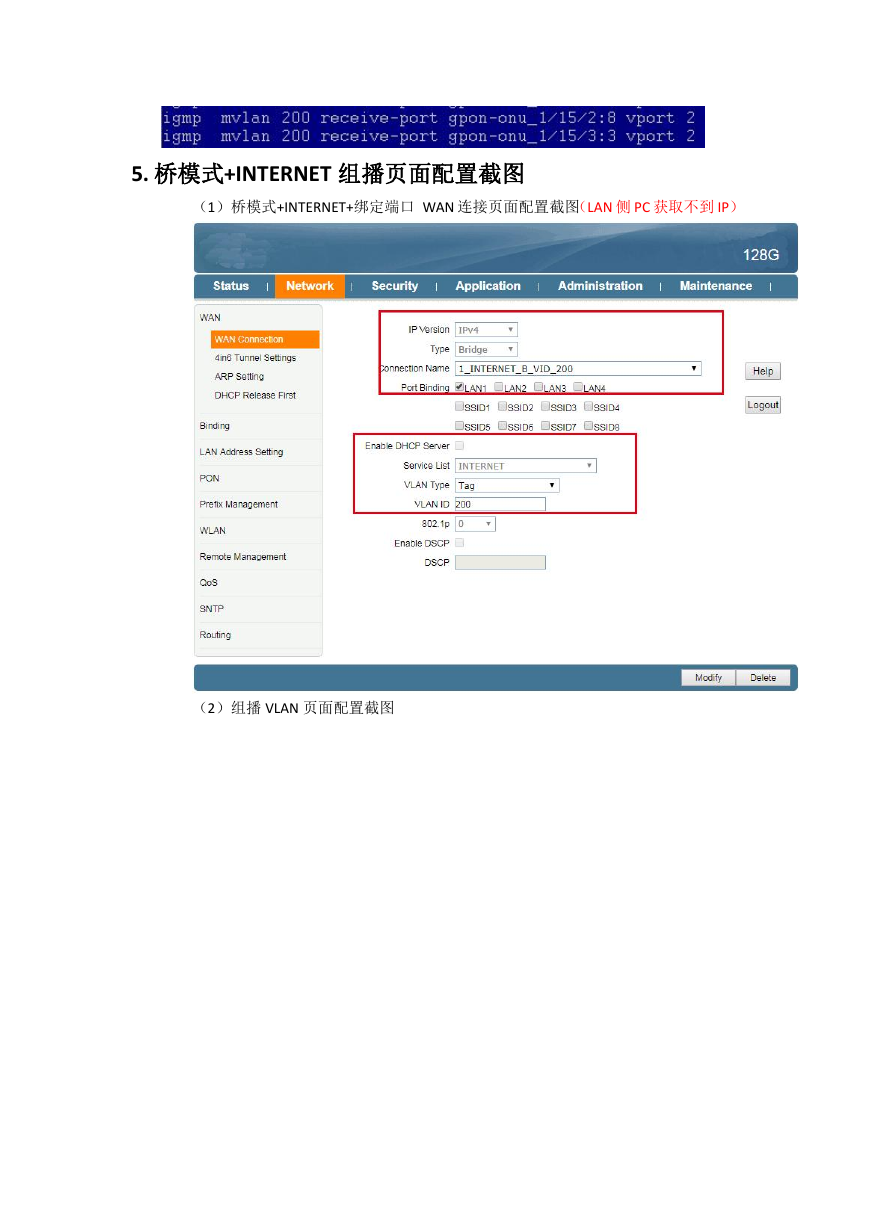

    5. 桥模式+INTERNET 组播页面配置截图 （1）桥模式+INTERNET+绑定端口 WAN 连接页面配置截图（LAN 侧 PC 获取不到 IP） （2）组播 VLAN 页面配置截图
