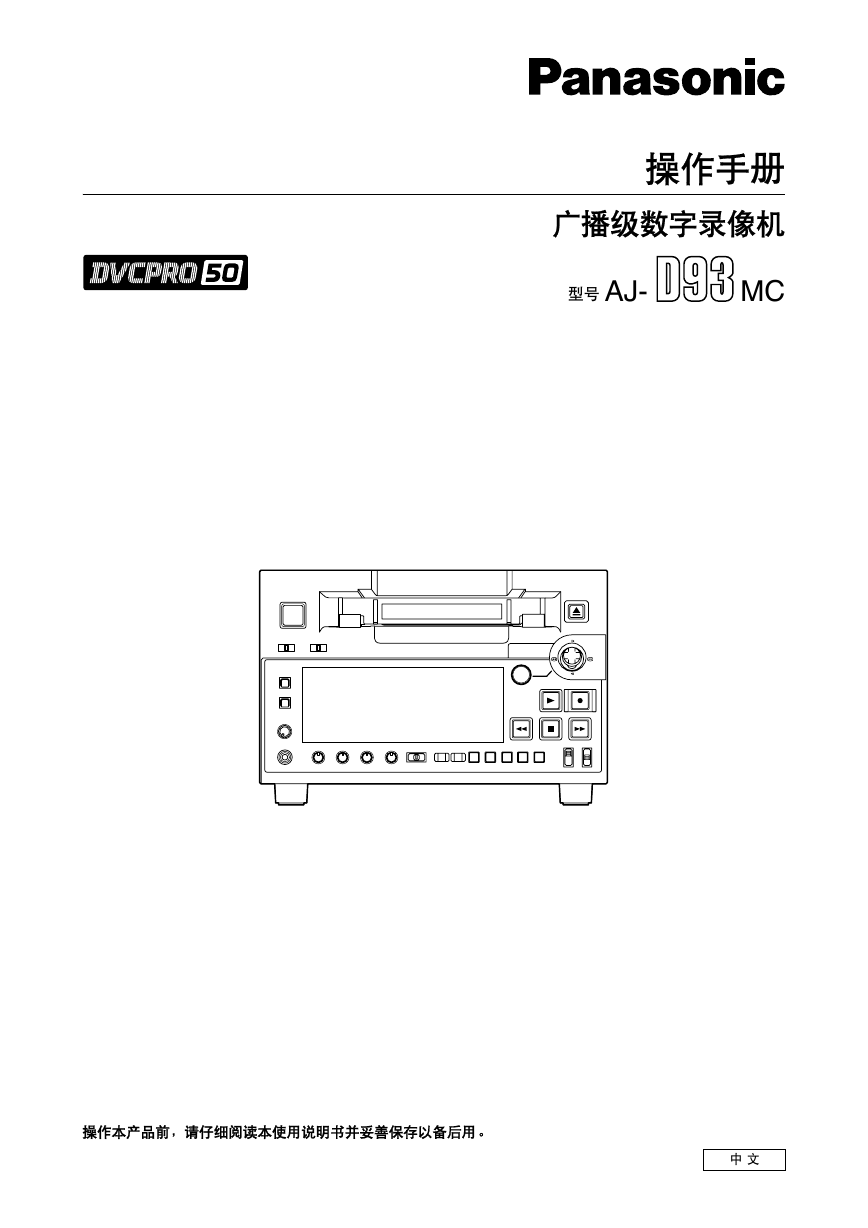

操作手册广播级数字录像机型号 AJ- MC 操作本产品前，请仔细阅读本使用说明书并妥善保存以备后用。中文

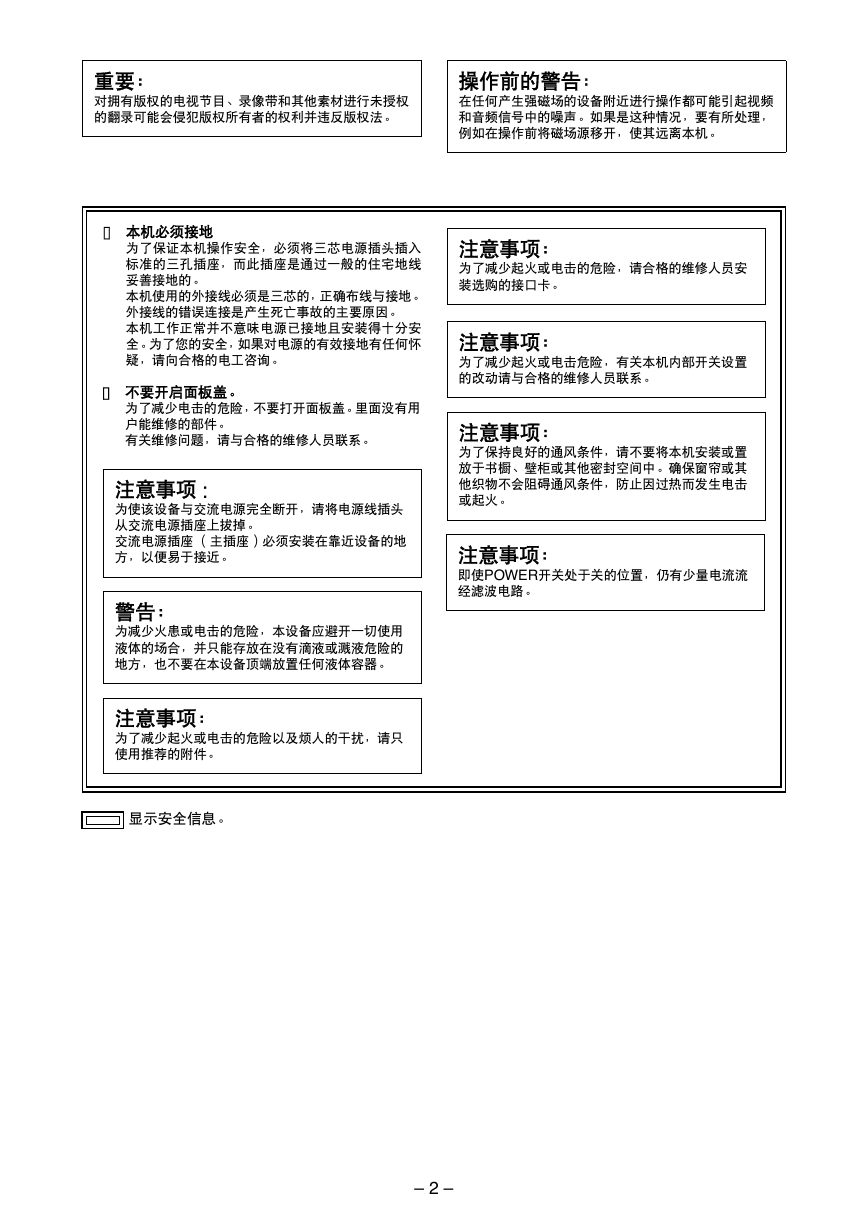

重要：对拥有版权的电视节目、录像带和其他素材进行未授权的翻录可能会侵犯版权所有者的权利并违反版权法。操作前的警告：在任何产生强磁场的设备附近进行操作都可能引起视频和音频信号中的噪声。如果是这种情况，要有所处理，例如在操作前将磁场源移开，使其远离本机。注意事项：为了减少起火或电击的危险，请合格的维修人员安装选购的接口卡。注意事项：为了减少起火或电击危险，有关本机内部开关设置的改动请与合格的维修人员联系。注意事项：为了保持良好的通风条件，请不要将本机安装或置放于书橱、壁柜或其他密封空间中。确保窗帘或其他织物不会阻碍通风条件，防止因过热而发生电击或起火。注意事项：即使POWER开关处于关的位置，仍有少量电流流经滤波电路。 n 本机必须接地为了保证本机操作安全，必须将三芯电源插头插入标准的三孔插座，而此插座是通过一般的住宅地线妥善接地的。本机使用的外接线必须是三芯的，正确布线与接地。外接线的错误连接是产生死亡事故的主要原因。本机工作正常并不意味电源已接地且安装得十分安全。为了您的安全，如果对电源的有效接地有任何怀疑，请向合格的电工咨询。 n 不要开启面板盖。为了减少电击的危险，不要打开面板盖。里面没有用户能维修的部件。有关维修问题，请与合格的维修人员联系。注意事项 : 为使该设备与交流电源完全断开，请将电源线插头从交流电源插座上拔掉。交流电源插座（主插座）必须安装在靠近设备的地方，以便易于接近。警告：为减少火患或电击的危险，本设备应避开一切使用液体的场合，并只能存放在没有滴液或溅液危险的地方，也不要在本设备顶端放置任何液体容器。注意事项：为了减少起火或电击的危险以及烦人的干扰，请只使用推荐的附件。显示安全信息。 – 2 –

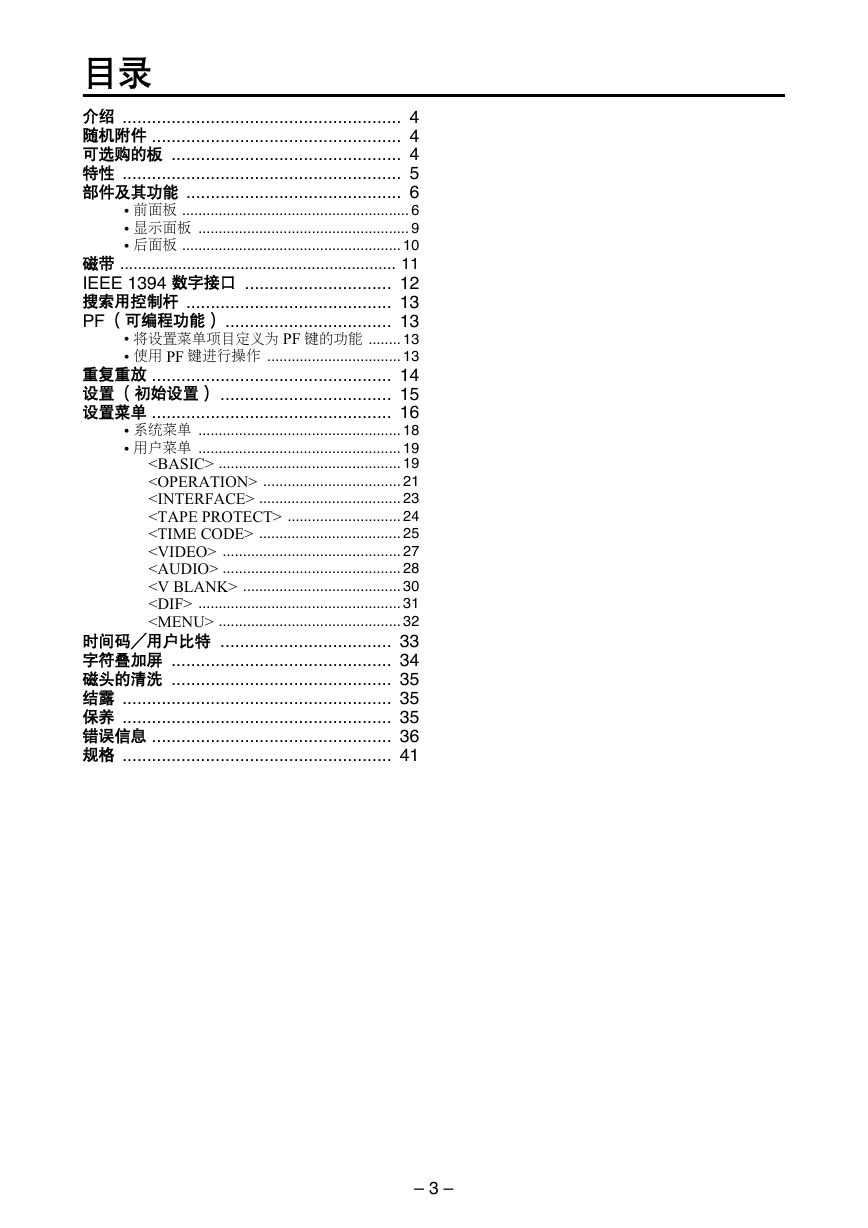

目录介绍 ......................................................... 4 随机附件 ................................................... 4 可选购的板 ............................................... 4 特性 ......................................................... 5 部件及其功能 ............................................ 6 前面板 ........................................................ 6 显示面板 .................................................... 9 后面板 ...................................................... 10 磁带 .............................................................. 11 IEEE 1394 数字接口 .............................. 12 搜索用控制杆 .......................................... 13 PF （可编程功能） .................................. 13 将设置菜单项目定义为 PF 键的功能 ........ 13 使用 PF 键进行操作 ................................. 13 重复重放 ................................................. 14 设置（初始设置） ................................... 15 设置菜单 ................................................. 16 系统菜单 .................................................. 18 用户菜单 .................................................. 19 ............................................. 19 .................................. 21 ................................... 23 ............................ 24 ................................... 25

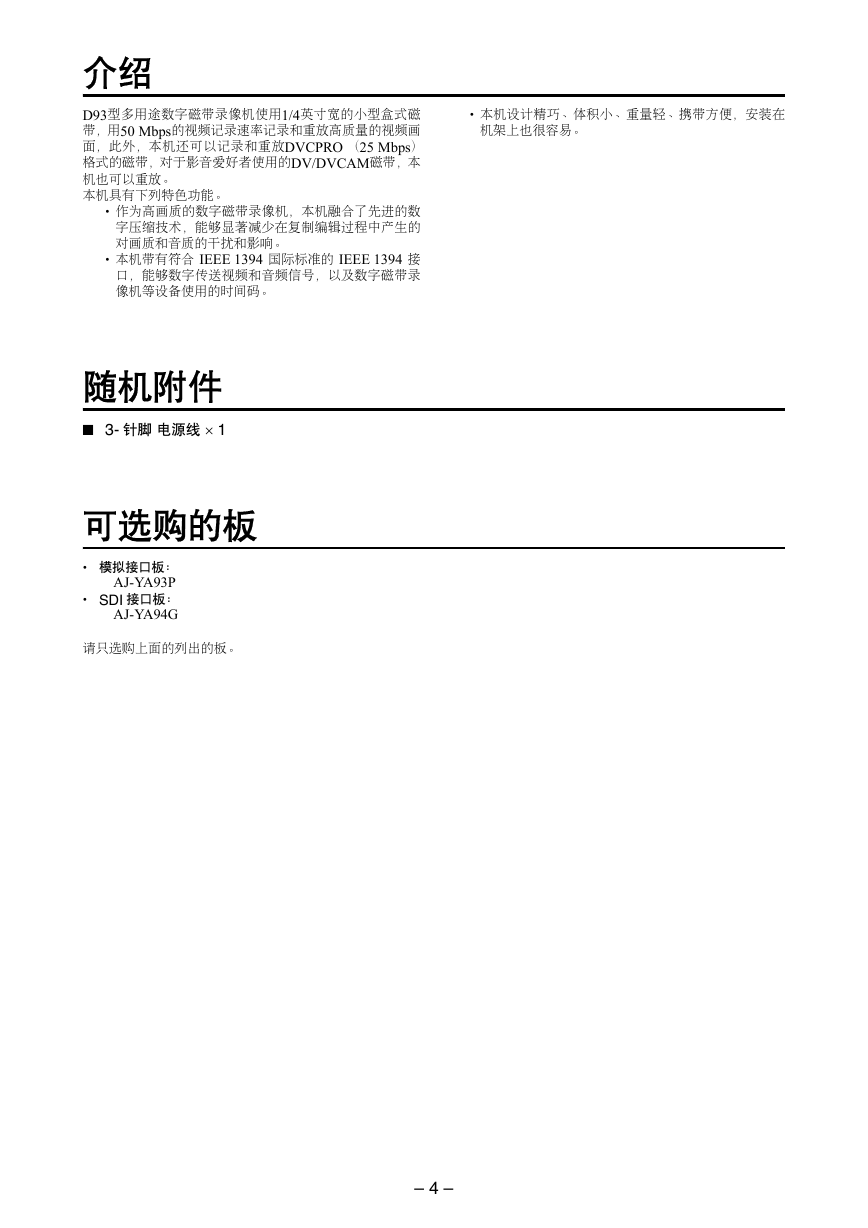

本机设计精巧、体积小、重量轻、携带方便，安装在机架上也很容易。介绍 D93型多用途数字磁带录像机使用1/4英寸宽的小型盒式磁带，用50 Mbps的视频记录速率记录和重放高质量的视频画面，此外，本机还可以记录和重放DVCPRO （25 Mbps）格式的磁带，对于影音爱好者使用的DV/DVCAM磁带，本机也可以重放。本机具有下列特色功能。作为高画质的数字磁带录像机，本机融合了先进的数字压缩技术，能够显著减少在复制编辑过程中产生的对画质和音质的干扰和影响。本机带有符合 IEEE 1394 国际标准的 IEEE 1394 接口，能够数字传送视频和音频信号，以及数字磁带录像机等设备使用的时间码。随机附件 3- 针脚电源线 × 1 可选购的板模拟接口板： AJ-YA93P SDI 接口板： AJ-YA94G 请只选购上面的列出的板。 – 4 – ■

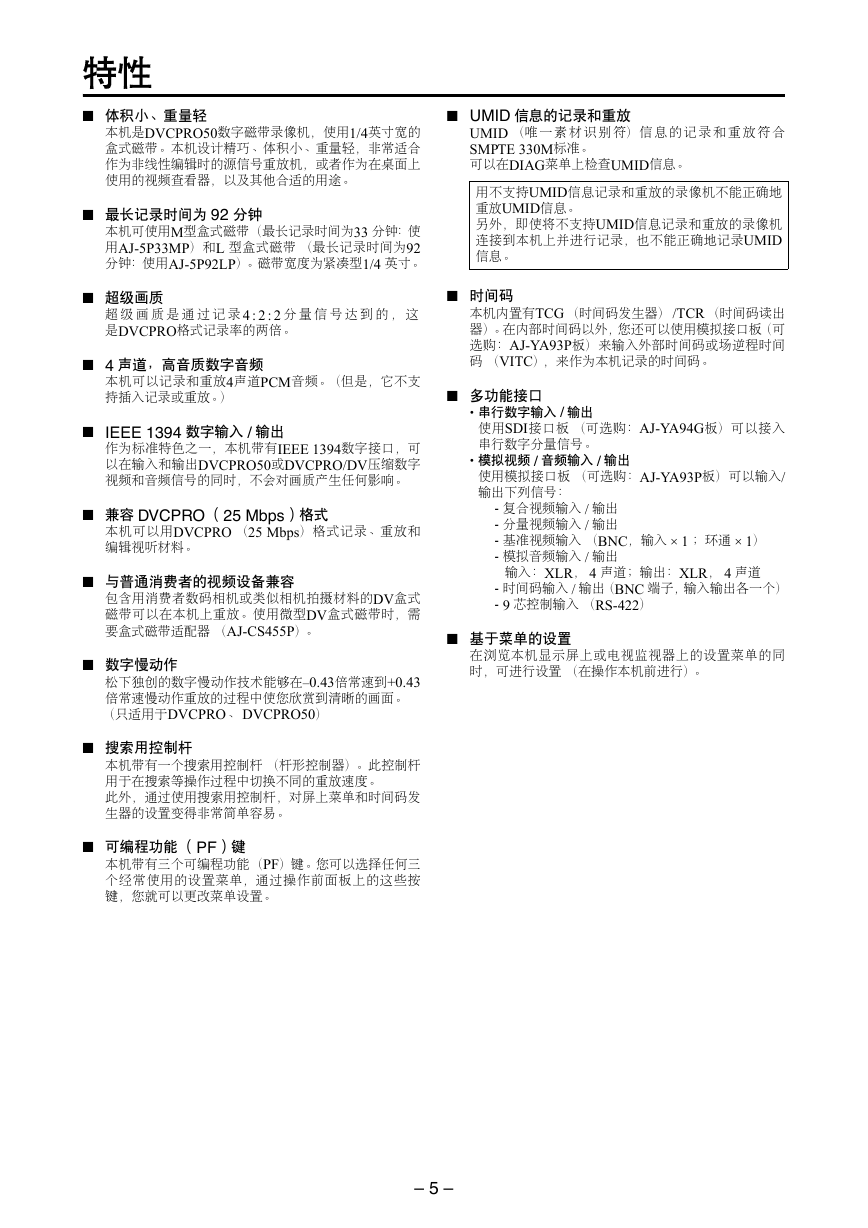

■ UMID 信息的记录和重放 UMID （唯一素材识别符）信息的记录和重放符合 SMPTE 330M标准。可以在DIAG菜单上检查UMID信息。用不支持UMID信息记录和重放的录像机不能正确地重放UMID信息。另外，即使将不支持UMID信息记录和重放的录像机连接到本机上并进行记录，也不能正确地记录UMID 信息。 ■ 时间码本机内置有TCG （时间码发生器）/TCR （时间码读出器）。在内部时间码以外，您还可以使用模拟接口板（可选购：AJ-YA93P板）来输入外部时间码或场逆程时间码（VITC），来作为本机记录的时间码。 ■ 多功能接口串行数字输入 / 输出使用SDI接口板（可选购：AJ-YA94G板）可以接入串行数字分量信号。模拟视频 / 音频输入 / 输出使用模拟接口板（可选购：AJ-YA93P板）可以输入/ 输出下列信号： - 复合视频输入 / 输出 - 分量视频输入 / 输出 - 基准视频输入（BNC，输入 × 1 ；环通 × 1） - 模拟音频输入 / 输出输入：XLR， 4 声道；输出：XLR， 4 声道 - 时间码输入 / 输出（BNC 端子，输入输出各一个） - 9 芯控制输入（RS-422） ■ 基于菜单的设置在浏览本机显示屏上或电视监视器上的设置菜单的同时，可进行设置（在操作本机前进行）。特性 ■ 体积小、重量轻本机是DVCPRO50数字磁带录像机，使用1/4英寸宽的盒式磁带。本机设计精巧、体积小、重量轻，非常适合作为非线性编辑时的源信号重放机，或者作为在桌面上使用的视频查看器，以及其他合适的用途。 ■ 最长记录时间为 92 分钟本机可使用M型盒式磁带（最长记录时间为33 分钟：使用AJ-5P33MP）和L 型盒式磁带（最长记录时间为92 分钟：使用AJ-5P92LP）。磁带宽度为紧凑型1/4 英寸。 ■ 超级画质超级画质是通过记录 4 : 2 : 2 分量信号达到的，这是DVCPRO格式记录率的两倍。 4 声道，高音质数字音频本机可以记录和重放4声道PCM音频。（但是，它不支持插入记录或重放。） IEEE 1394 数字输入 / 输出作为标准特色之一，本机带有IEEE 1394数字接口，可以在输入和输出DVCPRO50或DVCPRO/DV压缩数字视频和音频信号的同时，不会对画质产生任何影响。 ■ 兼容 DVCPRO （25 Mbps）格式本机可以用DVCPRO （25 Mbps）格式记录、重放和编辑视听材料。 ■ 与普通消费者的视频设备兼容包含用消费者数码相机或类似相机拍摄材料的DV盒式磁带可以在本机上重放。使用微型DV盒式磁带时，需要盒式磁带适配器（AJ-CS455P）。 ■ 数字慢动作松下独创的数字慢动作技术能够在0.43倍常速到+0.43 倍常速慢动作重放的过程中使您欣赏到清晰的画面。（只适用于DVCPRO、 DVCPRO50） ■ 搜索用控制杆本机带有一个搜索用控制杆（杆形控制器）。此控制杆用于在搜索等操作过程中切换不同的重放速度。此外，通过使用搜索用控制杆，对屏上菜单和时间码发生器的设置变得非常简单容易。 ■ 可编程功能（PF）键本机带有三个可编程功能（PF）键。您可以选择任何三个经常使用的设置菜单，通过操作前面板上的这些按键，您就可以更改菜单设置。 – 5 – ■ ■

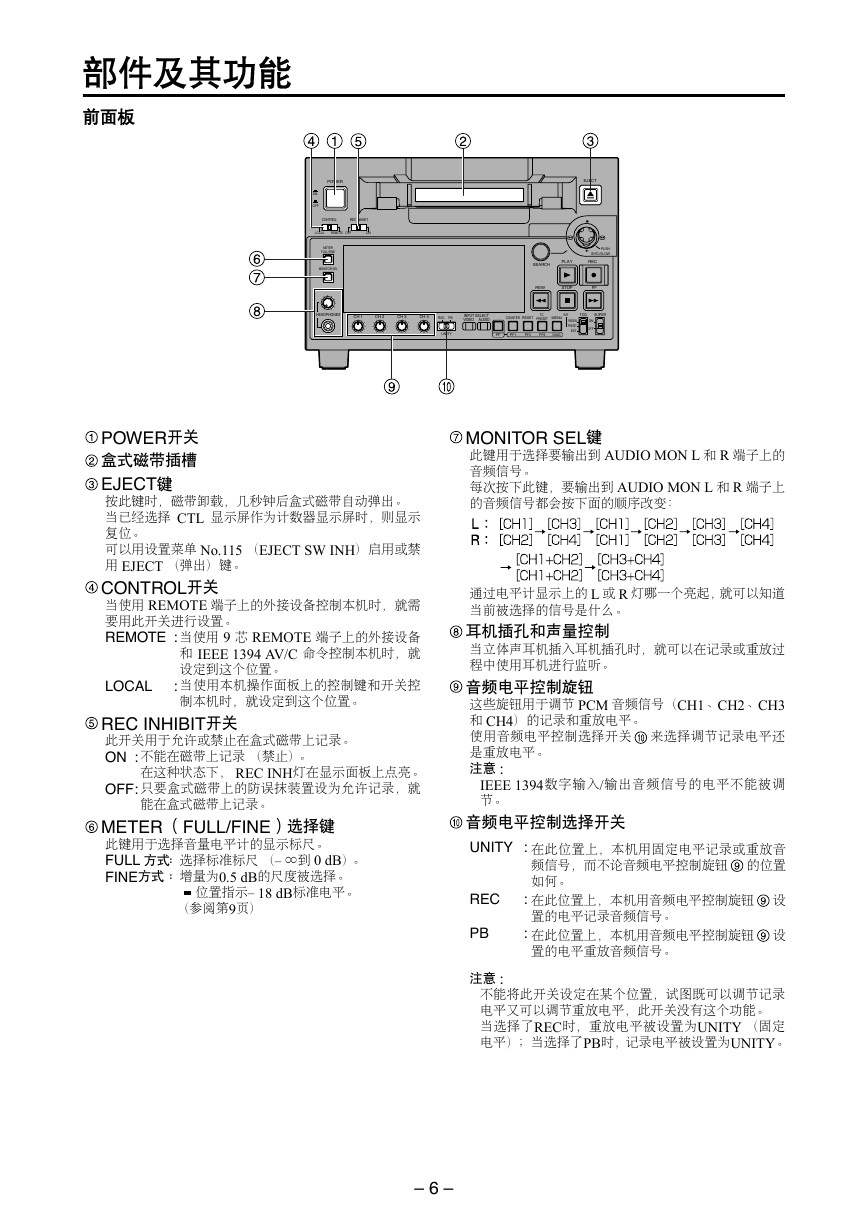

部件及其功能前面板 POWER ON OFF CONTROL REC INHIBIT LOCAL REMOTE OFF ON Digital Video Cassette Recorder AJ- METER FULL/FINE MONITOR SEL EJECT PUSH SHTL/SLOW SEARCH PLAY REC REW STOP FF HEADPHONES CH 1 CH 2 CH 3 CH 4 REC PB INPUT SELECT VIDEO AUDIO COUNTER RESET TC PRESET MENU UNITY PF PF1 PF2 PF3 DIAG INT TCG SUPER REGEN PRESET EXT ON OFF POWER开关盒式磁带插槽 EJECT键按此键时，磁带卸载，几秒钟后盒式磁带自动弹出。当已经选择 CTL 显示屏作为计数器显示屏时，则显示复位。可以用设置菜单 No.115 （EJECT SW INH）启用或禁用 EJECT （弹出）键。 CONTROL开关当使用 REMOTE 端子上的外接设备控制本机时，就需要用此开关进行设置。 REMOTE : 当使用 9 芯 REMOTE 端子上的外接设备和 IEEE 1394 AV/C 命令控制本机时，就设定到这个位置。 : 当使用本机操作面板上的控制键和开关控制本机时，就设定到这个位置。 LOCAL REC INHIBIT开关此开关用于允许或禁止在盒式磁带上记录。 ON : 不能在磁带上记录（禁止）。在这种状态下， REC INH灯在显示面板上点亮。 OFF: 只要盒式磁带上的防误抹装置设为允许记录，就能在盒式磁带上记录。 METER （FULL/FINE）选择键此键用于选择音量电平计的显示标尺。 FULL 方式：选择标准标尺（ ∞到 0 dB）。 FINE方式：增量为0.5 dB的尺度被选择。位置指示 18 dB标准电平。（参阅第9页） MONITOR SEL键此键用于选择要输出到 AUDIO MON L 和 R 端子上的音频信号。每次按下此键，要输出到 AUDIO MON L 和 R 端子上的音频信号都会按下面的顺序改变：通过电平计显示上的 L 或 R 灯哪一个亮起，就可以知道当前被选择的信号是什么。耳机插孔和声量控制当立体声耳机插入耳机插孔时，就可以在记录或重放过程中使用耳机进行监听。音频电平控制旋钮这些旋钮用于调节 PCM 音频信号（CH1、CH2、CH3 和 CH4）的记录和重放电平。使用音频电平控制选择开关来选择调节记录电平还是重放电平。注意 : IEEE 1394数字输入/输出音频信号的电平不能被调节。音频电平控制选择开关 UNITY : 在此位置上，本机用固定电平记录或重放音频信号，而不论音频电平控制旋钮的位置如何。 : 在此位置上，本机用音频电平控制旋钮设置的电平记录音频信号。 : 在此位置上，本机用音频电平控制旋钮设置的电平重放音频信号。 REC PB 注意 : 不能将此开关设定在某个位置，试图既可以调节记录电平又可以调节重放电平，此开关没有这个功能。当选择了REC时，重放电平被设置为UNITY （固定电平）；当选择了PB时，记录电平被设置为UNITY。 – 6 –

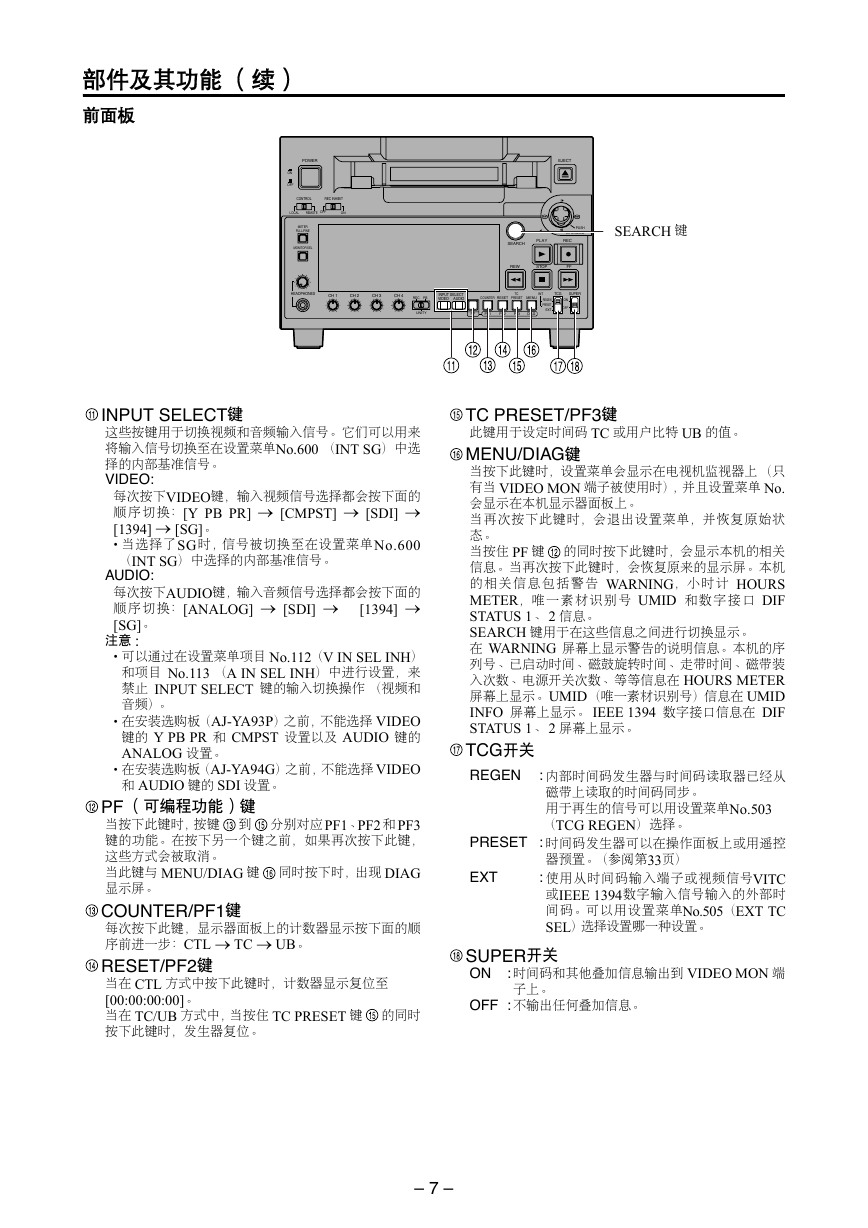

部件及其功能（续）前面板 POWER ON OFF CONTROL REC INHIBIT LOCAL REMOTE OFF ON Digital Video Cassette Recorder AJ- METER FULL/FINE MONITOR SEL EJECT SEARCH 键 PUSH SHTL/SLOW SEARCH PLAY REC REW STOP FF HEADPHONES CH 1 CH 2 CH 3 CH 4 REC PB INPUT SELECT VIDEO AUDIO COUNTER RESET TC PRESET MENU UNITY PF PF1 PF2 PF3 DIAG INT TCG SUPER REGEN PRESET EXT ON OFF TC PRESET/PF3键此键用于设定时间码 TC 或用户比特 UB 的值。 MENU/DIAG键当按下此键时，设置菜单会显示在电视机监视器上（只有当 VIDEO MON 端子被使用时），并且设置菜单 No. 会显示在本机显示器面板上。当再次按下此键时，会退出设置菜单，并恢复原始状态。当按住 PF 键的同时按下此键时，会显示本机的相关信息。当再次按下此键时，会恢复原来的显示屏。本机的相关信息包括警告 WARNING，小时计 HOURS METER，唯一素材识别号 UMID 和数字接口 DIF STATUS 1、 2 信息。 SEARCH 键用于在这些信息之间进行切换显示。在 WARNING 屏幕上显示警告的说明信息。本机的序列号、已启动时间、磁鼓旋转时间、走带时间、磁带装入次数、电源开关次数、等等信息在 HOURS METER 屏幕上显示。UMID（唯一素材识别号）信息在 UMID INFO 屏幕上显示。 IEEE 1394 数字接口信息在 DIF STATUS 1、 2 屏幕上显示。 TCG开关 REGEN : 内部时间码发生器与时间码读取器已经从磁带上读取的时间码同步。用于再生的信号可以用设置菜单No.503 （TCG REGEN）选择。 PRESET : 时间码发生器可以在操作面板上或用遥控 EXT 器预置。（参阅第33页） : 使用从时间码输入端子或视频信号VITC 或IEEE 1394数字输入信号输入的外部时间码。可以用设置菜单No.505（EXT TC SEL）选择设置哪一种设置。 SUPER开关 ON : 时间码和其他叠加信息输出到 VIDEO MON 端子上。 OFF : 不输出任何叠加信息。 INPUT SELECT键这些按键用于切换视频和音频输入信号。它们可以用来将输入信号切换至在设置菜单No.600 （INT SG）中选择的内部基准信号。 VIDEO: 每次按下VIDEO键，输入视频信号选择都会按下面的顺序切换：[Y PB PR] → [CMPST] → [SDI] → [1394] → [SG]。当选择了SG时，信号被切换至在设置菜单No.600 （INT SG）中选择的内部基准信号。 AUDIO: 每次按下AUDIO键，输入音频信号选择都会按下面的顺序切换：[ANALOG] → [SDI] → [1394] → [SG]。注意 : 可以通过在设置菜单项目 No.112（V IN SEL INH）和项目 No.113 （A IN SEL INH）中进行设置，来禁止 INPUT SELECT 键的输入切换操作（视频和音频）。在安装选购板（AJ-YA93P）之前，不能选择 VIDEO 键的 Y PB PR 和 CMPST 设置以及 AUDIO 键的 ANALOG 设置。在安装选购板（AJ-YA94G）之前，不能选择 VIDEO 和 AUDIO 键的 SDI 设置。 PF （可编程功能）键当按下此键时，按键到分别对应PF1、PF2 和PF3 键的功能。在按下另一个键之前，如果再次按下此键，这些方式会被取消。当此键与 MENU/DIAG 键同时按下时，出现 DIAG 显示屏。 COUNTER/PF1键每次按下此键，显示器面板上的计数器显示按下面的顺序前进一步：CTL → TC → UB。 RESET/PF2键当在 CTL 方式中按下此键时，计数器显示复位至 [00:00:00:00]。当在 TC/UB 方式中，当按住 TC PRESET 键的同时按下此键时，发生器复位。 – 7 –

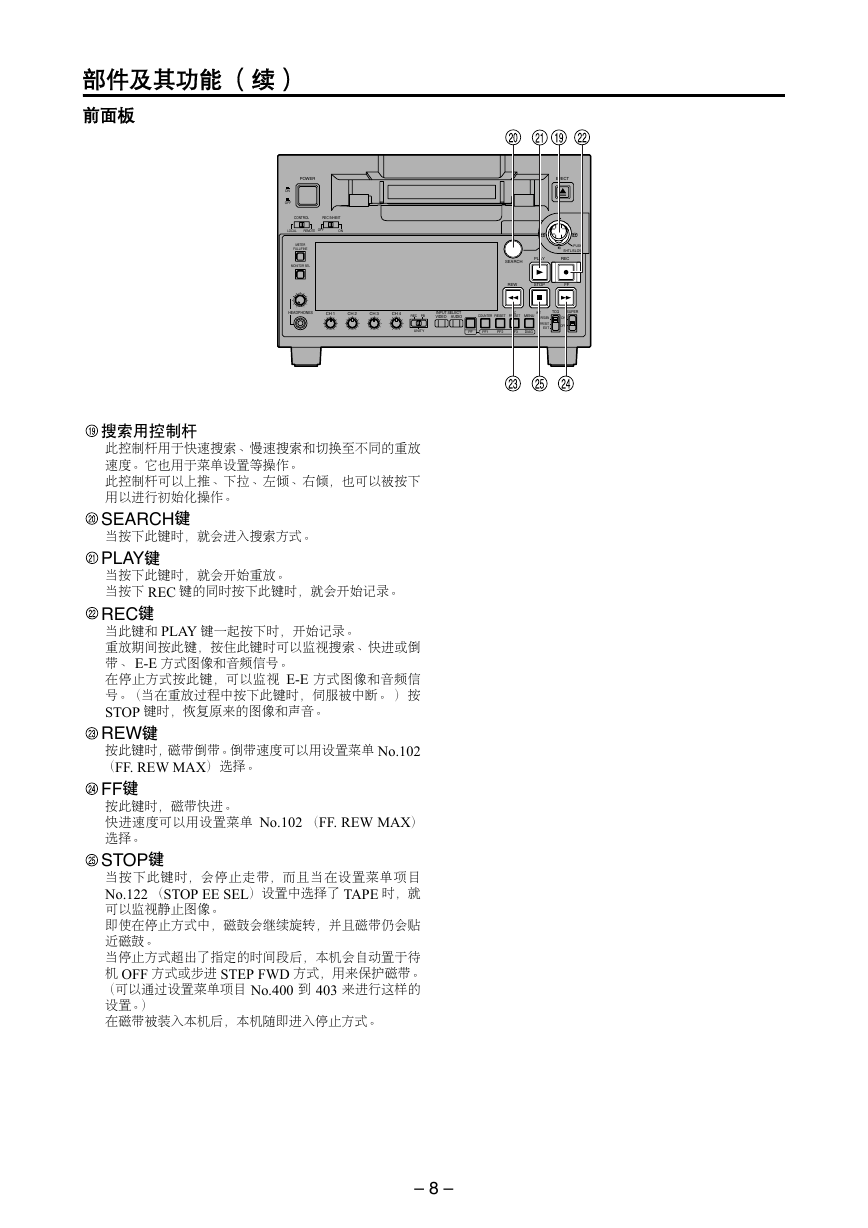

部件及其功能（续）前面板 POWER ON OFF CONTROL REC INHIBIT LOCAL REMOTE OFF ON Digital Video Cassette Recorder AJ- METER FULL/FINE MONITOR SEL EJECT PUSH SHTL/SLOW SEARCH PLAY REC REW STOP FF HEADPHONES CH 1 CH 2 CH 3 CH 4 REC PB INPUT SELECT VIDEO AUDIO COUNTER RESET TC PRESET MENU UNITY PF PF1 PF2 PF3 DIAG INT TCG SUPER REGEN PRESET EXT ON OFF 搜索用控制杆此控制杆用于快速搜索、慢速搜索和切换至不同的重放速度。它也用于菜单设置等操作。此控制杆可以上推、下拉、左倾、右倾，也可以被按下用以进行初始化操作。 SEARCH键当按下此键时，就会进入搜索方式。 PLAY键当按下此键时，就会开始重放。当按下 REC 键的同时按下此键时，就会开始记录。 REC键当此键和 PLAY 键一起按下时，开始记录。重放期间按此键，按住此键时可以监视搜索、快进或倒带、 E-E 方式图像和音频信号。在停止方式按此键，可以监视 E-E 方式图像和音频信号。（当在重放过程中按下此键时，伺服被中断。）按 STOP 键时，恢复原来的图像和声音。 REW键按此键时，磁带倒带。倒带速度可以用设置菜单 No.102 （FF. REW MAX）选择。 FF键按此键时，磁带快进。快进速度可以用设置菜单 No.102 （FF. REW MAX）选择。 STOP键当按下此键时，会停止走带，而且当在设置菜单项目 No.122 （STOP EE SEL）设置中选择了 TAPE 时，就可以监视静止图像。即使在停止方式中，磁鼓会继续旋转，并且磁带仍会贴近磁鼓。当停止方式超出了指定的时间段后，本机会自动置于待机 OFF 方式或步进 STEP FWD 方式，用来保护磁带。（可以通过设置菜单项目 No.400 到 403 来进行这样的设置。）在磁带被装入本机后，本机随即进入停止方式。 – 8 –
