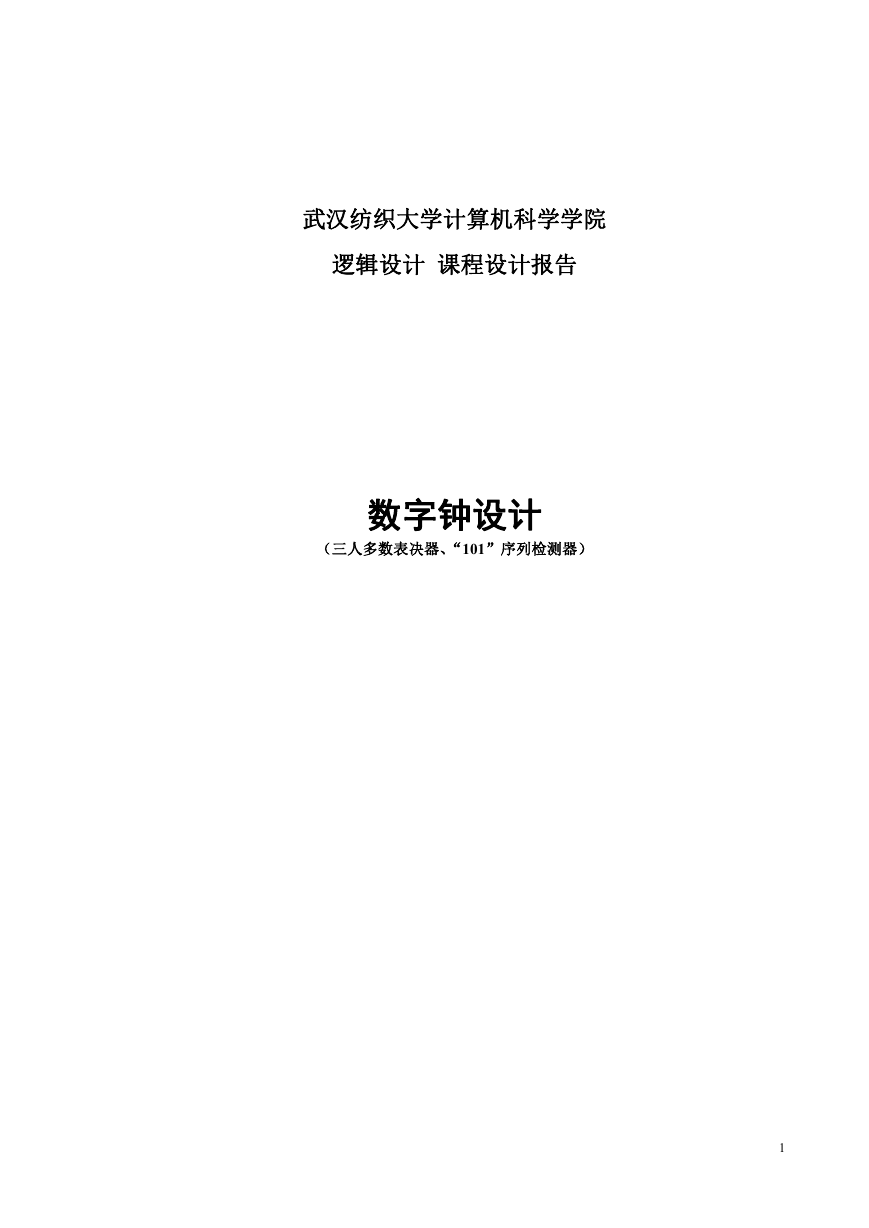

武汉纺织大学计算机科学学院
逻辑设计 课程设计报告
数字钟设计
（三人多数表决器、“101”序列检测器）
1
计算机科学学院 逻辑设计 课程设计报告

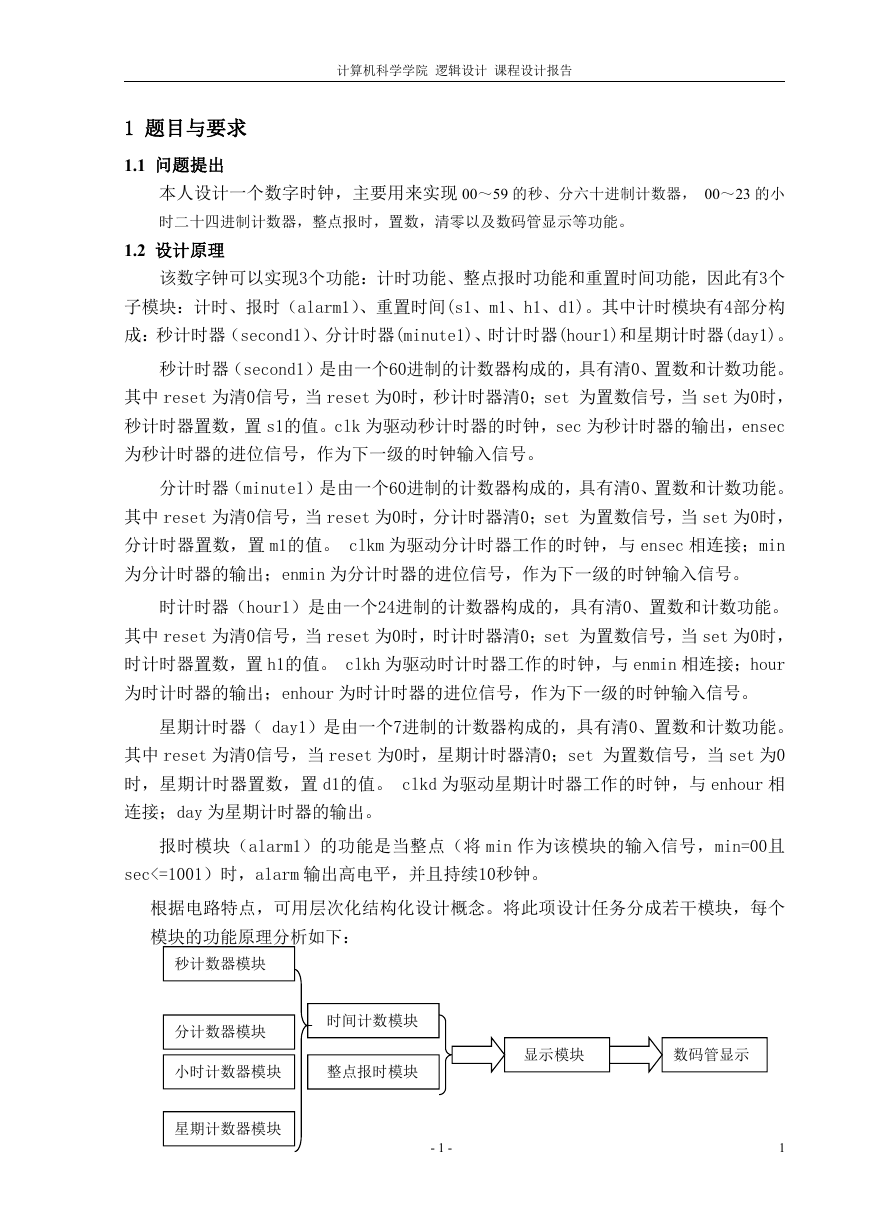

1 题目与要求
1.1 问题提出
本人设计一个数字时钟，主要用来实现 00～59 的秒、分六十进制计数器， 00～23 的小
时二十四进制计数器，整点报时，置数，清零以及数码管显示等功能。
1.2 设计原理
该数字钟可以实现3个功能：计时功能、整点报时功能和重置时间功能，因此有3个
子模块：计时、报时（alarm1）、重置时间(s1、m1、h1、d1)。其中计时模块有4部分构
成：秒计时器（second1）、分计时器(minute1)、时计时器(hour1)和星期计时器(day1)。
秒计时器（second1）是由一个60进制的计数器构成的，具有清0、置数和计数功能。
其中 reset 为清0信号，当 reset 为0时，秒计时器清0；set 为置数信号，当 set 为0时，
秒计时器置数，置 s1的值。clk 为驱动秒计时器的时钟，sec 为秒计时器的输出，ensec
为秒计时器的进位信号，作为下一级的时钟输入信号。
分计时器（minute1）是由一个60进制的计数器构成的，具有清0、置数和计数功能。
其中 reset 为清0信号，当 reset 为0时，分计时器清0；set 为置数信号，当 set 为0时，
分计时器置数，置 m1的值。 clkm 为驱动分计时器工作的时钟，与 ensec 相连接；min
为分计时器的输出；enmin 为分计时器的进位信号，作为下一级的时钟输入信号。
时计时器（hour1）是由一个24进制的计数器构成的，具有清0、置数和计数功能。
其中 reset 为清0信号，当 reset 为0时，时计时器清0；set 为置数信号，当 set 为0时，
时计时器置数，置 h1的值。 clkh 为驱动时计时器工作的时钟，与 enmin 相连接；hour
为时计时器的输出；enhour 为时计时器的进位信号，作为下一级的时钟输入信号。
星期计时器（ day1）是由一个7进制的计数器构成的，具有清0、置数和计数功能。
其中 reset 为清0信号，当 reset 为0时，星期计时器清0；set 为置数信号，当 set 为0
时，星期计时器置数，置 d1的值。 clkd 为驱动星期计时器工作的时钟，与 enhour 相
连接；day 为星期计时器的输出。
报时模块（alarm1）的功能是当整点（将 min 作为该模块的输入信号，min=00且
sec<=1001）时，alarm 输出高电平，并且持续10秒钟。
根据电路特点，可用层次化结构化设计概念。将此项设计任务分成若干模块，每个
模块的功能原理分析如下：
秒计数器模块
分计数器模块
时间计数模块
小时计数器模块
整点报时模块
星期计数器模块
显示模块
数码管显示
- 1 -
1
计算机科学学院 逻辑设计 课程设计报告
2 设计过程
2.1 逻辑描述
1) 顶层文件
将以上四个模块连接在一起：
秒计数器模块 SECOND（60 进制），分计数器模块 MINUTE（60 进制）,小时计数器模块 HOUR
（24 进制），星期计数器模块 DAY（7 进制），蜂鸣器报警器模块 Alarm。
2) 各模块之间的连线
对外的端口引脚名称：
输入：clk,set,reset,s1[7…0],m1[7…0],h1[7…0],d1[2…0]
输出：Alarm,Sec[7…0],min[7…0],hour[7…0],day[2…0]
具体的连接见以上连接示意图。
- 2 -
2
计算机科学学院 逻辑设计 课程设计报告

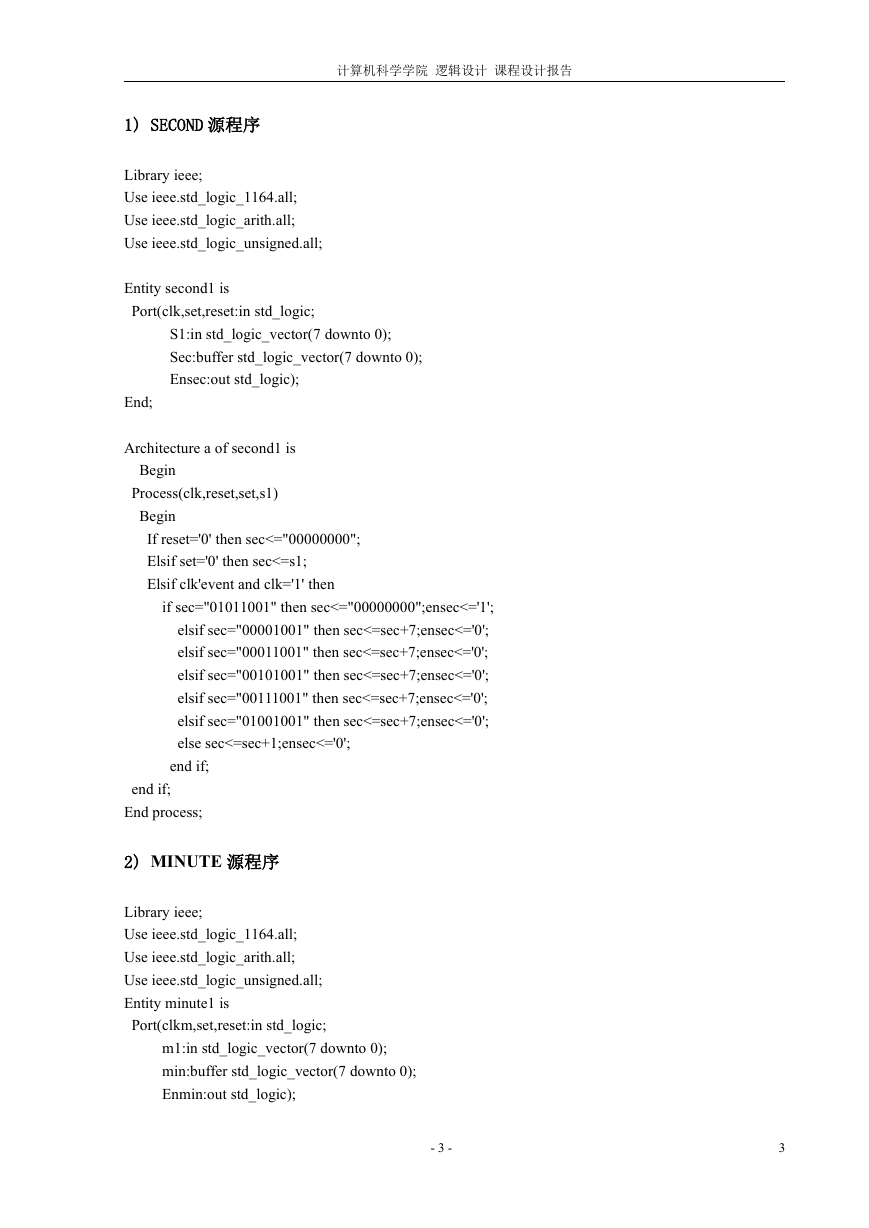

1) SECOND 源程序
Library ieee;
Use ieee.std_logic_1164.all;
Use ieee.std_logic_arith.all;
Use ieee.std_logic_unsigned.all;
Entity second1 is
Port(clk,set,reset:in std_logic;
S1:in std_logic_vector(7 downto 0);
Sec:buffer std_logic_vector(7 downto 0);
Ensec:out std_logic);
End;
Architecture a of second1 is
Begin
Process(clk,reset,set,s1)
Begin
If reset='0' then sec<="00000000";
Elsif set='0' then sec<=s1;
Elsif clk'event and clk='1' then
if sec="01011001" then sec<="00000000";ensec<='1';
elsif sec="00001001" then sec<=sec+7;ensec<='0';
elsif sec="00011001" then sec<=sec+7;ensec<='0';
elsif sec="00101001" then sec<=sec+7;ensec<='0';
elsif sec="00111001" then sec<=sec+7;ensec<='0';
elsif sec="01001001" then sec<=sec+7;ensec<='0';
else sec<=sec+1;ensec<='0';
end if;
end if;
End process;
2) MINUTE 源程序
Library ieee;
Use ieee.std_logic_1164.all;
Use ieee.std_logic_arith.all;
Use ieee.std_logic_unsigned.all;
Entity minute1 is
Port(clkm,set,reset:in std_logic;
m1:in std_logic_vector(7 downto 0);
min:buffer std_logic_vector(7 downto 0);
Enmin:out std_logic);
- 3 -
3
计算机科学学院 逻辑设计 课程设计报告
End;
Architecture a of minute1 is
Begin
Process(clkm,reset,set,m1)
Begin
If reset='0' then min<="00000000";
Elsif set='0' then min<=m1;
Elsif clkm'event and clkm='1' then
if min="01011001" then min<="00000000";enmin<='1';
elsif min="00001001" then min<=min+7;enmin<='0';
elsif min="00011001" then min<=min+7;enmin<='0';
elsif min="00101001" then min<=min+7;enmin<='0';
elsif min="00111001" then min<=min+7;enmin<='0';
elsif min="01001001" then min<=min+7;enmin<='0';
else min<=min+1;enmin<='0';
end if;
end if;
End process;
End;

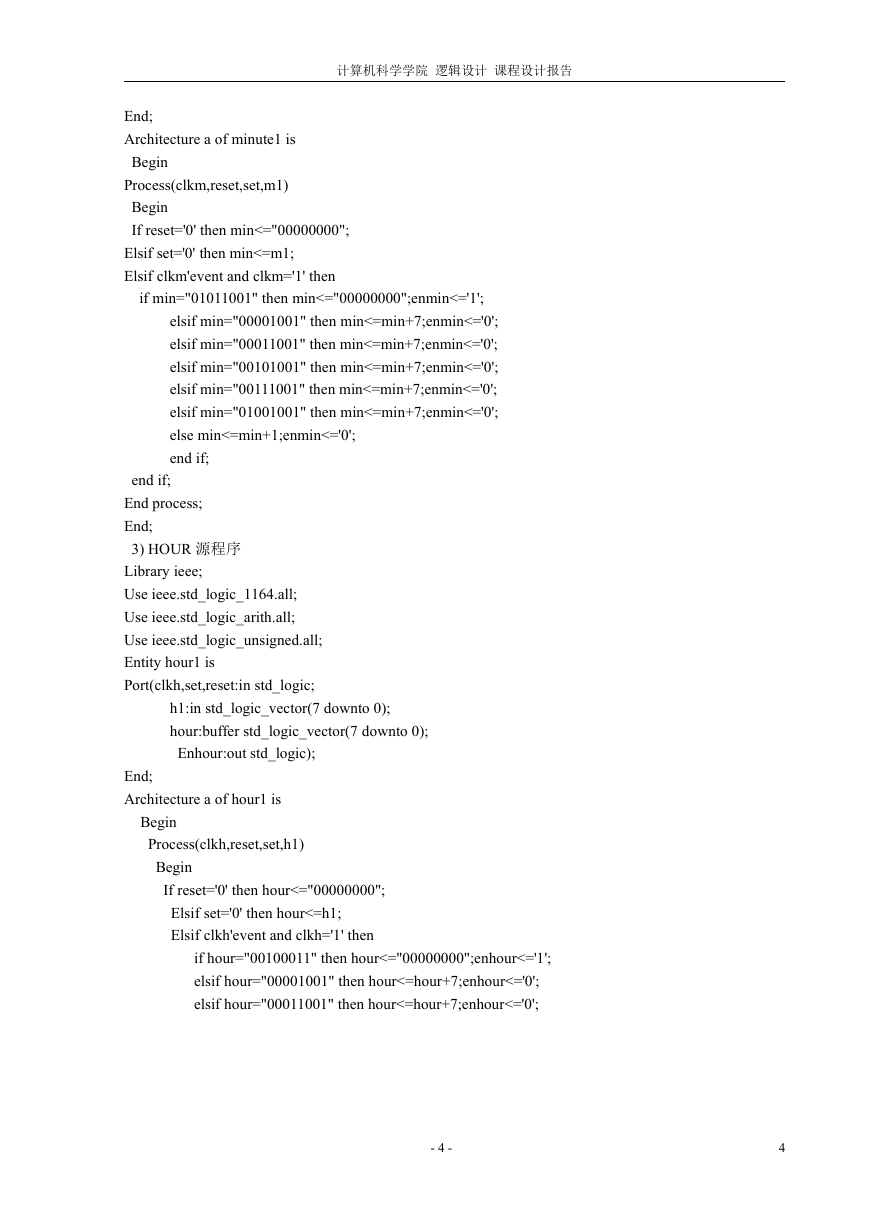

3) HOUR 源程序
Library ieee;
Use ieee.std_logic_1164.all;
Use ieee.std_logic_arith.all;
Use ieee.std_logic_unsigned.all;
Entity hour1 is
Port(clkh,set,reset:in std_logic;
h1:in std_logic_vector(7 downto 0);
hour:buffer std_logic_vector(7 downto 0);
Enhour:out std_logic);
End;
Architecture a of hour1 is
Begin
Process(clkh,reset,set,h1)
Begin
If reset='0' then hour<="00000000";
Elsif set='0' then hour<=h1;
Elsif clkh'event and clkh='1' then
if hour="00100011" then hour<="00000000";enhour<='1';
elsif hour="00001001" then hour<=hour+7;enhour<='0';
elsif hour="00011001" then hour<=hour+7;enhour<='0';
- 4 -
4
计算机科学学院 逻辑设计 课程设计报告
else hour<=hour+1;enhour<='0';
end if;
end if;
End process;
End;

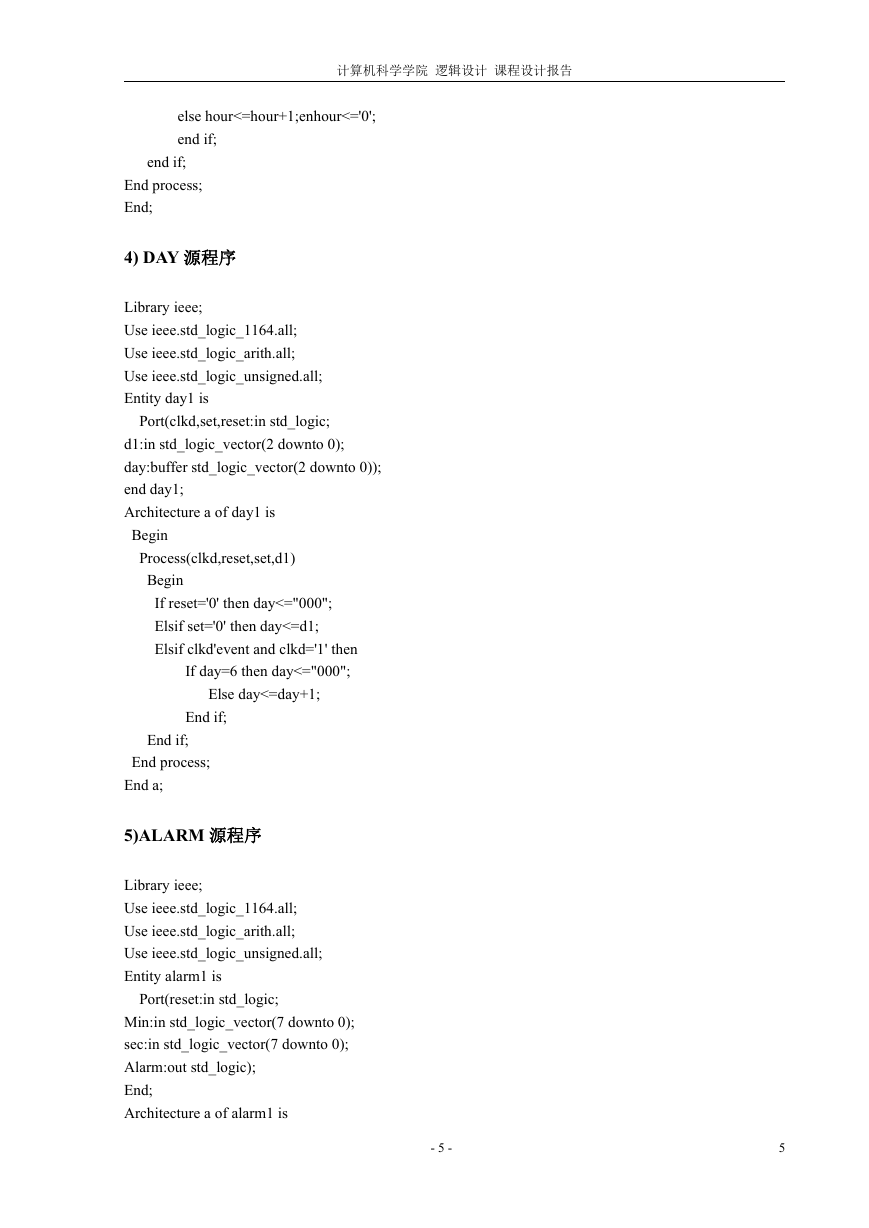

4) DAY 源程序
Library ieee;
Use ieee.std_logic_1164.all;
Use ieee.std_logic_arith.all;
Use ieee.std_logic_unsigned.all;
Entity day1 is
Port(clkd,set,reset:in std_logic;
d1:in std_logic_vector(2 downto 0);
day:buffer std_logic_vector(2 downto 0));
end day1;
Architecture a of day1 is
Begin
Process(clkd,reset,set,d1)
Begin
If reset='0' then day<="000";
Elsif set='0' then day<=d1;
Elsif clkd'event and clkd='1' then
If day=6 then day<="000";
Else day<=day+1;
End if;
End if;
End process;
End a;
5)ALARM 源程序
Library ieee;
Use ieee.std_logic_1164.all;
Use ieee.std_logic_arith.all;
Use ieee.std_logic_unsigned.all;
Entity alarm1 is
Port(reset:in std_logic;
Min:in std_logic_vector(7 downto 0);
sec:in std_logic_vector(7 downto 0);
Alarm:out std_logic);
End;
Architecture a of alarm1 is
- 5 -
5
计算机科学学院 逻辑设计 课程设计报告
signal aaa:std_logic_vector(7 downto 0);
Begin
aaa<="00001010";
Alarm<='1' when (min="00000000" and sec<=aaa)and reset='1' else
'0';
end;

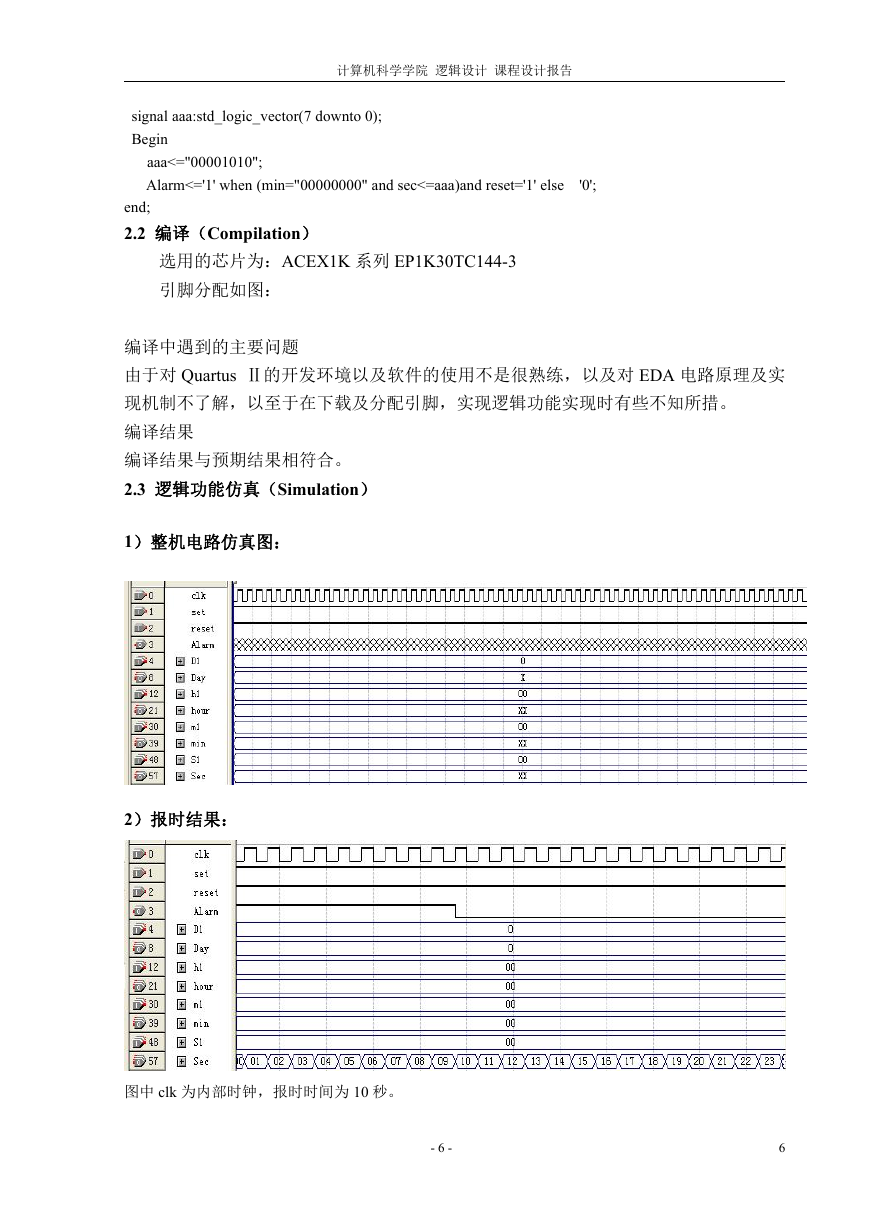

2.2 编译（Compilation）
选用的芯片为：ACEX1K 系列 EP1K30TC144-3
引脚分配如图：
编译中遇到的主要问题
由于对 Quartus Ⅱ的开发环境以及软件的使用不是很熟练，以及对 EDA 电路原理及实
现机制不了解，以至于在下载及分配引脚，实现逻辑功能实现时有些不知所措。
编译结果
编译结果与预期结果相符合。
2.3 逻辑功能仿真（Simulation）
1）整机电路仿真图：
2）报时结果：
图中 clk 为内部时钟，报时时间为 10 秒。
- 6 -
6
计算机科学学院 逻辑设计 课程设计报告

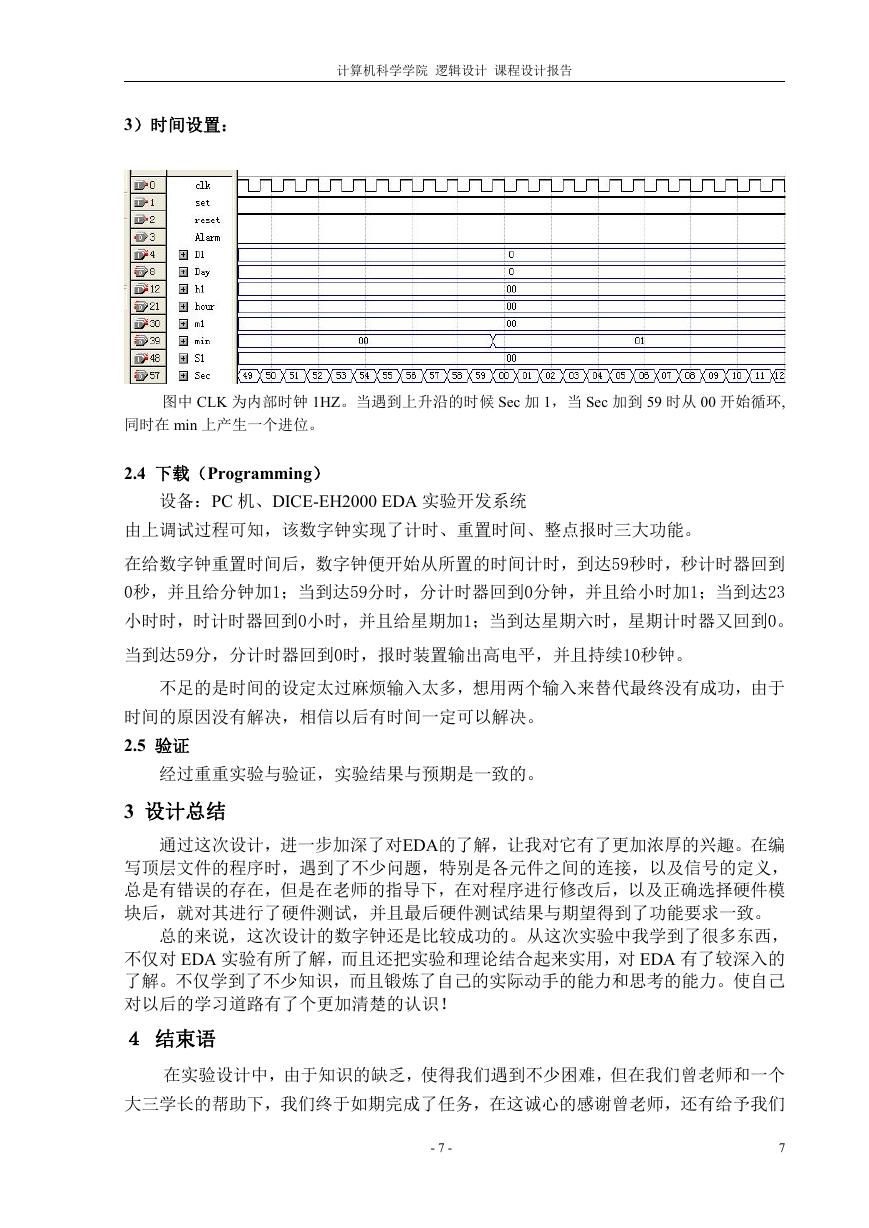

3）时间设置：
图中 CLK 为内部时钟 1HZ。当遇到上升沿的时候 Sec 加 1，当 Sec 加到 59 时从 00 开始循环,
同时在 min 上产生一个进位。
2.4 下载（Programming）
设备：PC 机、DICE-EH2000 EDA 实验开发系统
由上调试过程可知，该数字钟实现了计时、重置时间、整点报时三大功能。
在给数字钟重置时间后，数字钟便开始从所置的时间计时，到达59秒时，秒计时器回到
0秒，并且给分钟加1；当到达59分时，分计时器回到0分钟，并且给小时加1；当到达23
小时时，时计时器回到0小时，并且给星期加1；当到达星期六时，星期计时器又回到0。
当到达59分，分计时器回到0时，报时装置输出高电平，并且持续10秒钟。
不足的是时间的设定太过麻烦输入太多，想用两个输入来替代最终没有成功，由于
时间的原因没有解决，相信以后有时间一定可以解决。
2.5 验证
经过重重实验与验证，实验结果与预期是一致的。
3 设计总结
通过这次设计，进一步加深了对EDA的了解，让我对它有了更加浓厚的兴趣。在编
写顶层文件的程序时，遇到了不少问题，特别是各元件之间的连接，以及信号的定义，
总是有错误的存在，但是在老师的指导下，在对程序进行修改后，以及正确选择硬件模
块后，就对其进行了硬件测试，并且最后硬件测试结果与期望得到了功能要求一致。
总的来说，这次设计的数字钟还是比较成功的。从这次实验中我学到了很多东西，
不仅对 EDA 实验有所了解，而且还把实验和理论结合起来实用，对 EDA 有了较深入的
了解。不仅学到了不少知识，而且锻炼了自己的实际动手的能力和思考的能力。使自己
对以后的学习道路有了个更加清楚的认识！
４ 结束语
在实验设计中，由于知识的缺乏，使得我们遇到不少困难，但在我们曾老师和一个
大三学长的帮助下，我们终于如期完成了任务，在这诚心的感谢曾老师，还有给予我们
- 7 -
