高频电子线路题库（简答题，计算题）.doc

发布时间：2022-06-09 发布人：admin 分类：说明书 资料大小：0.26M 资料格式：doc 举报 版权申诉
第1页 / 共7页
第2页 / 共7页
第3页 / 共7页
第4页 / 共7页
第5页 / 共7页
第6页 / 共7页
第7页 / 共7页
资料共7页，全文预览结束

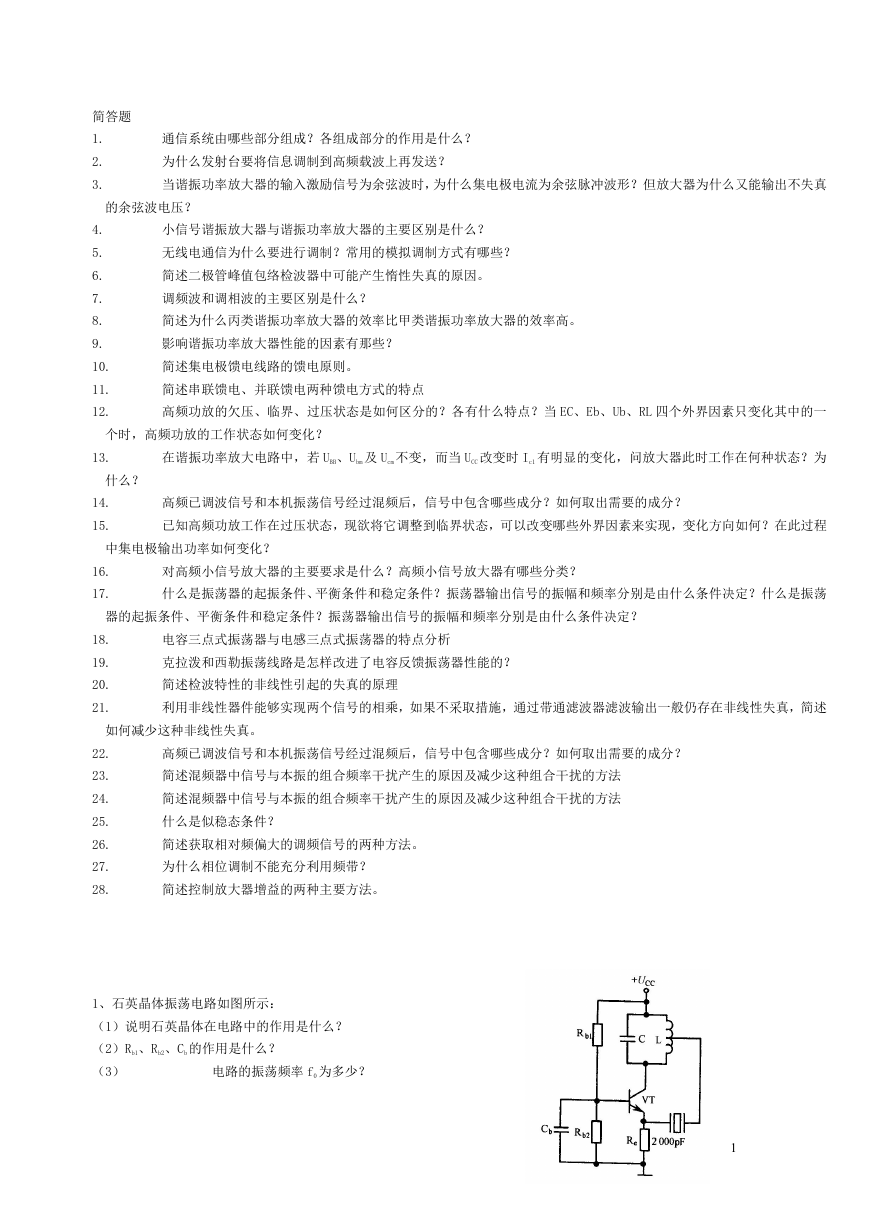

    简答题 1. 2. 3. 通信系统由哪些部分组成？各组成部分的作用是什么？ 为什么发射台要将信息调制到高频载波上再发送？ 当谐振功率放大器的输入激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？但放大器为什么又能输出不失真 的余弦波电压？ 4. 5. 6. 7. 8. 9. 10. 11. 12. 小信号谐振放大器与谐振功率放大器的主要区别是什么？ 无线电通信为什么要进行调制？常用的模拟调制方式有哪些？ 简述二极管峰值包络检波器中可能产生惰性失真的原因。 调频波和调相波的主要区别是什么？ 简述为什么丙类谐振功率放大器的效率比甲类谐振功率放大器的效率高。 影响谐振功率放大器性能的因素有那些？ 简述集电极馈电线路的馈电原则。 简述串联馈电、并联馈电两种馈电方式的特点 高频功放的欠压、临界、过压状态是如何区分的？各有什么特点？当 EC、Eb、Ub、RL 四个外界因素只变化其中的一 个时，高频功放的工作状态如何变化？ 13. 在谐振功率放大电路中，若 UBB、Ubm 及 Ucm 不变，而当 UCC 改变时 Ic1 有明显的变化，问放大器此时工作在何种状态？为 什么？ 14. 15. 高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？ 已知高频功放工作在过压状态，现欲将它调整到临界状态，可以改变哪些外界因素来实现，变化方向如何？在此过程 中集电极输出功率如何变化？ 16. 17. 对高频小信号放大器的主要要求是什么？高频小信号放大器有哪些分类？ 什么是振荡器的起振条件、平衡条件和稳定条件？振荡器输出信号的振幅和频率分别是由什么条件决定？什么是振荡 器的起振条件、平衡条件和稳定条件？振荡器输出信号的振幅和频率分别是由什么条件决定？ 18. 19. 20. 21. 电容三点式振荡器与电感三点式振荡器的特点分析 克拉泼和西勒振荡线路是怎样改进了电容反馈振荡器性能的？ 简述检波特性的非线性引起的失真的原理 利用非线性器件能够实现两个信号的相乘，如果不采取措施，通过带通滤波器滤波输出一般仍存在非线性失真，简述 如何减少这种非线性失真。 22. 23. 24. 25. 26. 27. 28. 高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？ 简述混频器中信号与本振的组合频率干扰产生的原因及减少这种组合干扰的方法 简述混频器中信号与本振的组合频率干扰产生的原因及减少这种组合干扰的方法 什么是似稳态条件？ 简述获取相对频偏大的调频信号的两种方法。 为什么相位调制不能充分利用频带？ 简述控制放大器增益的两种主要方法。 1、石英晶体振荡电路如图所示： （1）说明石英晶体在电路中的作用是什么？ （2）Rb1、Rb2、Cb 的作用是什么？ （3） 电路的振荡频率 f0 为多少？ 1
    2、下图所示 LC 正弦波振荡电路，图中 Lc 为高频扼流圈，CE 和 CB 可视为交流短路。 （1）画出交流等效电路； （2）判断是否满足自激振荡所需相位条件； （3）写出估算振荡频率 fo 的表达式。 3、变压器反馈式振荡电路如图所示，已知电路总电感 L＝10mH，C＝0.01F。 （1）在图中变压器的次级绕组标明同名端，使反馈信号的相移满足电路振荡的相位条件。 （2）估算电路的振荡频率。 4、某调幅波表达式为 uAM（t）=（5+3cos2π×4×103t）cos2π×465×103t (v) （1）画出此调幅波的频谱图，并求带宽 BW； （2）若负载电阻 RL＝100Ω，求调幅波的总功率 。 5、设载频 fc＝12MHz，载波振幅 Ucm＝5V，调制信号 uΩ(t)=1.5cos2π×103t，调频灵敏度 kf＝25kHz/V，试求： （1）调频波表达式； （2）调制信号频率和调频波中心频率； （3）最大频偏、调频系数。 6、某调幅原理框图如图所示，求调幅系数 ma 的表达式。 A＝A0＋A1 uΩ(t) uC(t)=UCmcosωCt uo(t)=A uC(t) 2 uΩ(t)= UΩmcosΩt

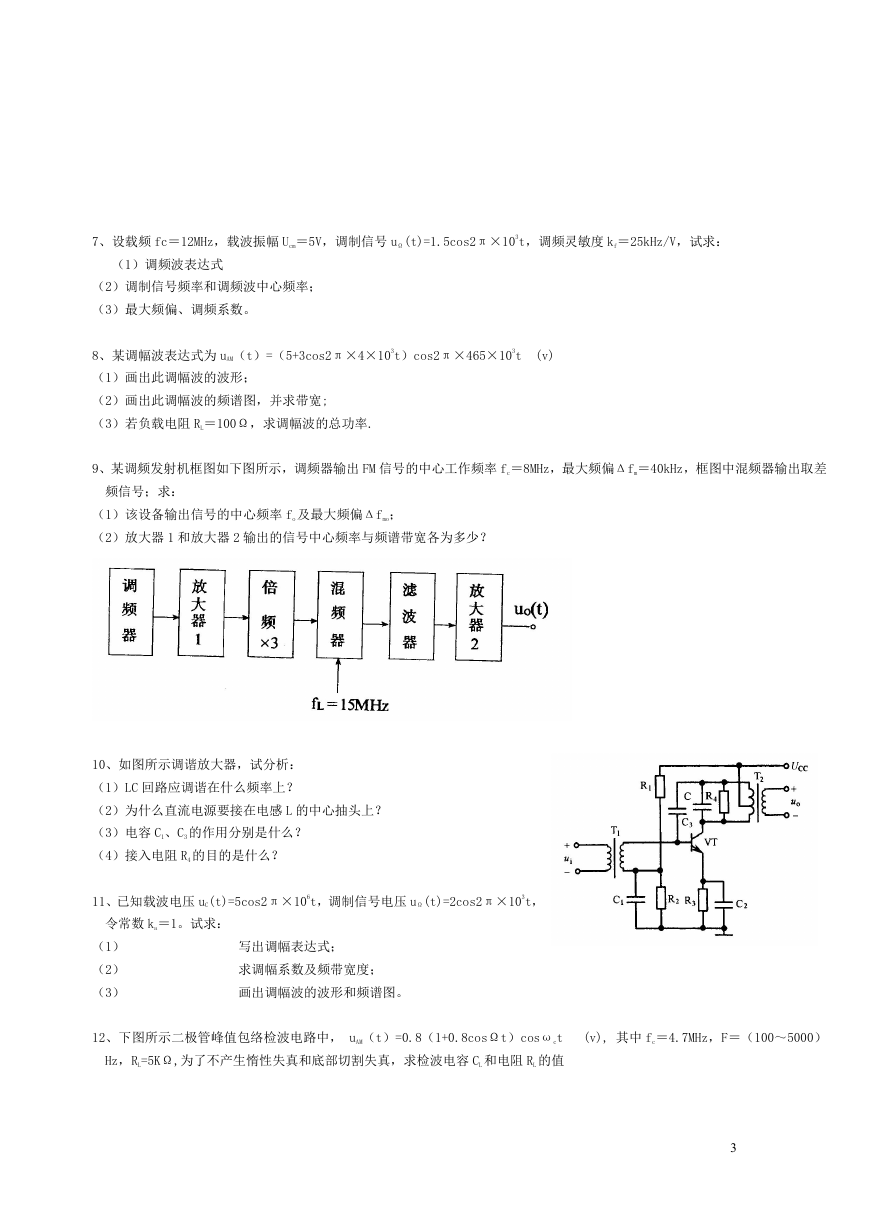

    7、设载频 fc＝12MHz，载波振幅 Ucm＝5V，调制信号 uΩ(t)=1.5cos2π×103t，调频灵敏度 kf＝25kHz/V，试求： （1）调频波表达式 （2）调制信号频率和调频波中心频率； （3）最大频偏、调频系数。 8、某调幅波表达式为 uAM（t）=（5+3cos2π×4×103t）cos2π×465×103t (v) （1）画出此调幅波的波形； （2）画出此调幅波的频谱图，并求带宽; （3）若负载电阻 RL＝100Ω，求调幅波的总功率. 9、某调频发射机框图如下图所示，调频器输出 FM 信号的中心工作频率 fc＝8MHz，最大频偏Δfm＝40kHz，框图中混频器输出取差 频信号；求： （1）该设备输出信号的中心频率 fo 及最大频偏Δfmo； （2）放大器 1 和放大器 2 输出的信号中心频率与频谱带宽各为多少？ 10、如图所示调谐放大器，试分析： （1）LC 回路应调谐在什么频率上？ （2）为什么直流电源要接在电感 L 的中心抽头上？ （3）电容 C1、C3 的作用分别是什么？ （4）接入电阻 R4 的目的是什么？ 11、已知载波电压 uC(t)=5cos2π×106t，调制信号电压 uΩ(t)=2cos2π×103t， 令常数 ka＝1。试求： （1） （2） （3） 写出调幅表达式； 求调幅系数及频带宽度； 画出调幅波的波形和频谱图。 12、下图所示二极管峰值包络检波电路中， uAM（t）=0.8（1+0.8cosΩt）cosωct (v), 其中 fc＝4.7MHz，F＝（100～5000） Hz，RL=5KΩ,为了不产生惰性失真和底部切割失真，求检波电容 CL 和电阻 RL 的值 3

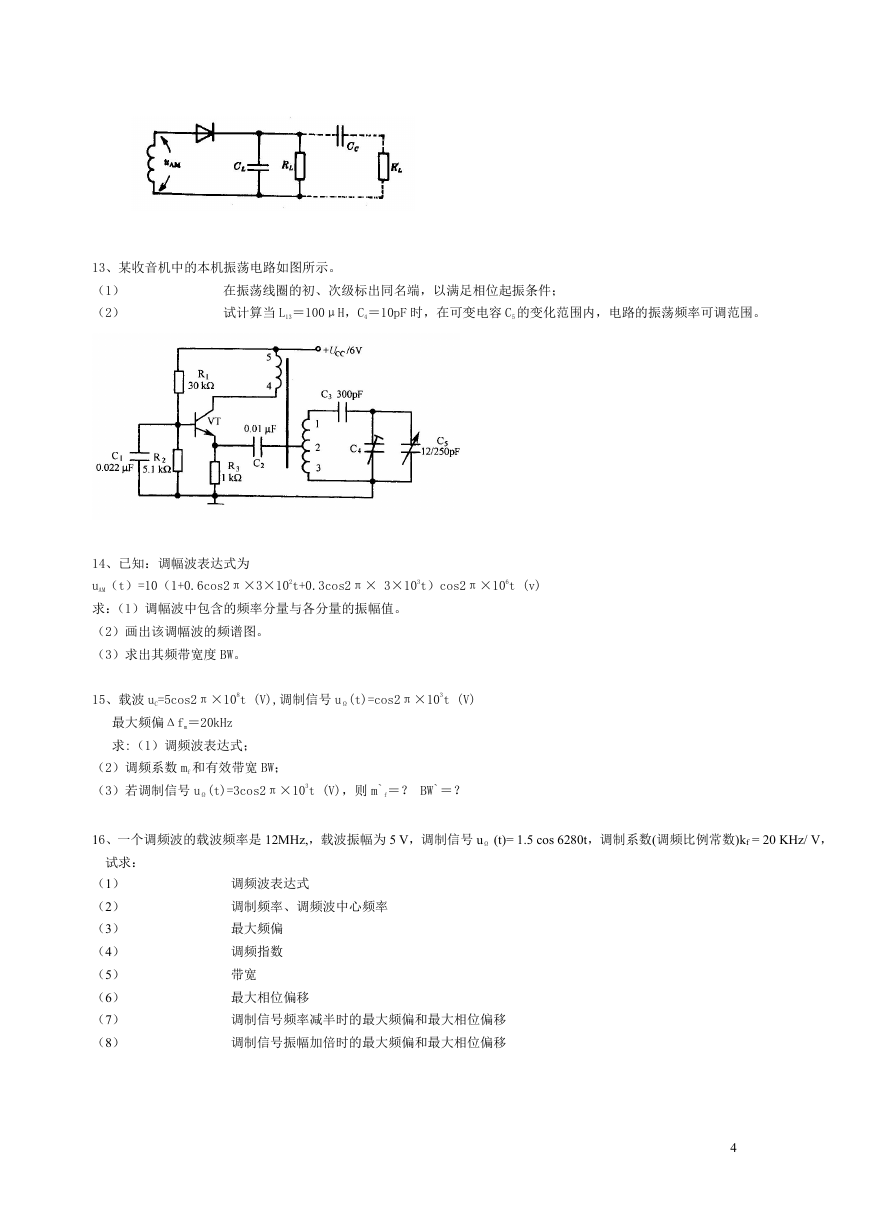

    13、某收音机中的本机振荡电路如图所示。 （1） （2） 在振荡线圈的初、次级标出同名端，以满足相位起振条件； 试计算当 L13＝100μH，C4＝10pF 时，在可变电容 C5 的变化范围内，电路的振荡频率可调范围。 14、已知：调幅波表达式为 uAM（t）=10（1+0.6cos2π×3×102t+0.3cos2π× 3×103t）cos2π×106t (v) 求：（1）调幅波中包含的频率分量与各分量的振幅值。 （2）画出该调幅波的频谱图。 （3）求出其频带宽度 BW。 15、载波 uC=5cos2π×108t (V),调制信号 uΩ(t)=cos2π×103t (V) 最大频偏Δfm＝20kHz 求:（1）调频波表达式； （2）调频系数 mf 和有效带宽 BW； （3）若调制信号 uΩ(t)=3cos2π×103t (V)，则 m`f＝？ BW`＝？ 16、一个调频波的载波频率是 12MHz,，载波振幅为 5 V，调制信号 uΩ (t)= 1.5 cos 6280t，调制系数(调频比例常数)kf = 20 KHz/ V， 试求： （1） （2） （3） （4） （5） （6） （7） （8） 调频波表达式 调制频率、调频波中心频率 最大频偏 调频指数 带宽 最大相位偏移 调制信号频率减半时的最大频偏和最大相位偏移 调制信号振幅加倍时的最大频偏和最大相位偏移 4
    17、已知两个信号电压的频谱如图，试求两个信号电压的数学表达式、指出已调波的类型、计算已调波的频带宽度。 18、图示是一三回路振荡器的等效电路，设有下列四种情况： （1）L1C1 > L2C2 > L3C3; （2）L1C1 < L2C2 < L3C3; （3）L1C1 = L2C2 > L3C3; （4）L1C1 < L2C2 = L3C3。 试分析上述四种情况是否都能振荡，振荡频率 f1 与回路谐振频率有何关系？ 19、试检查图示的振荡器线路，有哪些错误？并加以改正。 5
    20、已知两个信号电压的频谱如图，试求两个信号电压的数学表达式、指出已调波的类型、计算已调波的频带宽度。 U(V) 2V U(V) 0.3V 0.3V 0.3V 0.3V 10000 1000.1 f(KHz) 999.9 图 a 图 b 999.9 10000 1000.1 f(KHz) 21、载波频率为 fC=106KHz，输出调幅波 uO（t）= （20+5sin2π×103t）cos2π×106t V ，该输出为何种调幅波？ 22、某调幅波表达式为 uAM（t）=（5+3cos2π×4×103t）cos2π×465×103t(V) （1）画出此调幅波的频谱图，并求带宽 BW； （2）若负载电阻 RL＝100Ω，求调幅波的总功率 。 23、 24、已知载波电压 uC(t)=5cos2π×106t，调制信号电压 uΩ(t)=2cos2π×103t，令常数 ka＝1。试求： 6

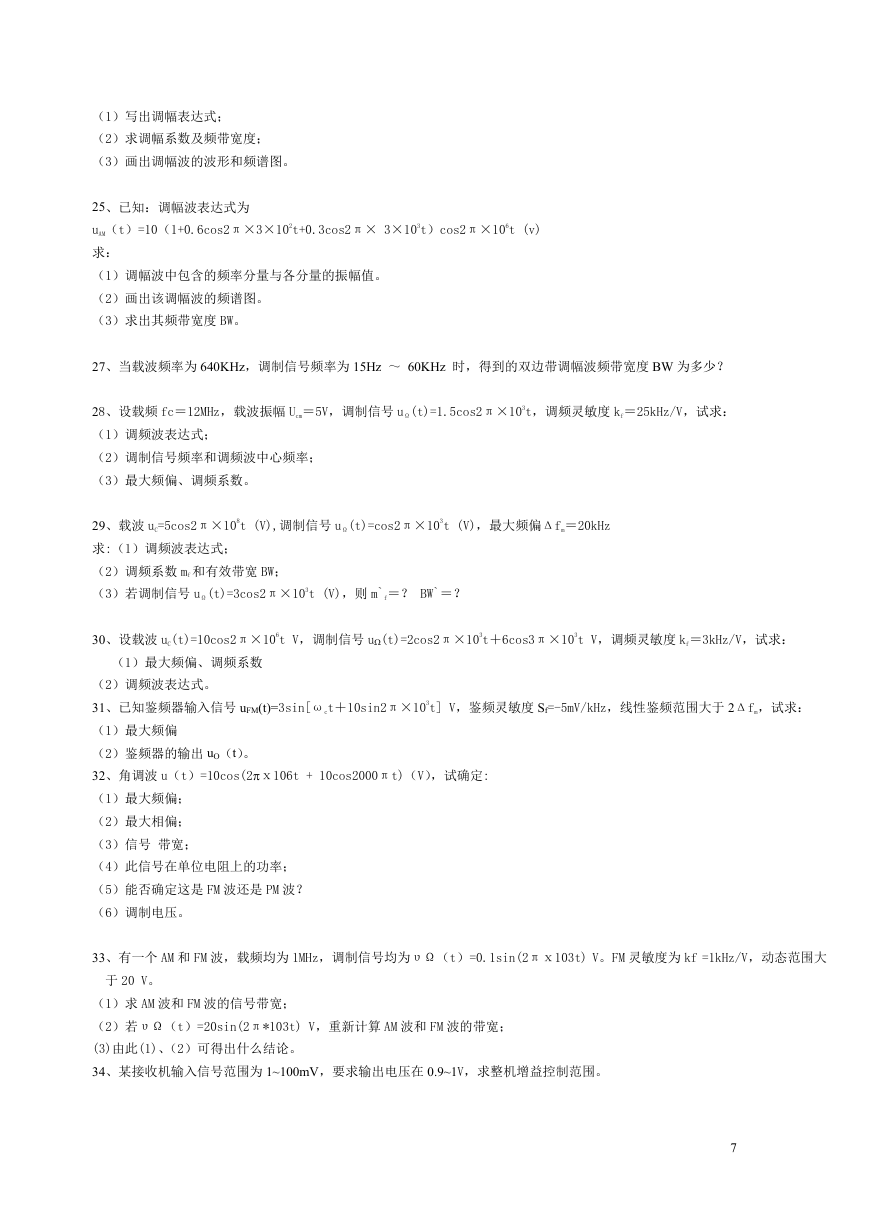

    （1）写出调幅表达式； （2）求调幅系数及频带宽度； （3）画出调幅波的波形和频谱图。 25、已知：调幅波表达式为 uAM（t）=10（1+0.6cos2π×3×102t+0.3cos2π× 3×103t）cos2π×106t (v) 求： （1）调幅波中包含的频率分量与各分量的振幅值。 （2）画出该调幅波的频谱图。 （3）求出其频带宽度 BW。 27、当载波频率为 640KHz，调制信号频率为 15Hz ～ 60KHz 时，得到的双边带调幅波频带宽度 BW 为多少？ 28、设载频 fc＝12MHz，载波振幅 Ucm＝5V，调制信号 uΩ(t)=1.5cos2π×103t，调频灵敏度 kf＝25kHz/V，试求： （1）调频波表达式； （2）调制信号频率和调频波中心频率； （3）最大频偏、调频系数。 29、载波 uC=5cos2π×108t (V),调制信号 uΩ(t)=cos2π×103t (V)，最大频偏Δfm＝20kHz 求:（1）调频波表达式； （2）调频系数 mf 和有效带宽 BW； （3）若调制信号 uΩ(t)=3cos2π×103t (V)，则 m`f＝？ BW`＝？ 30、设载波 uC(t)=10cos2π×106t V，调制信号 u(t)=2cos2π×103t＋6cos3π×103t V，调频灵敏度 kf＝3kHz/V，试求： （1）最大频偏、调频系数 （2）调频波表达式。 31、已知鉴频器输入信号 uFM(t)=3sin[ωct＋10sin2π×103t] V，鉴频灵敏度 Sf=-5mV/kHz，线性鉴频范围大于 2Δfm，试求： （1）最大频偏 （2）鉴频器的输出 uO（t）。 32、角调波 u（t）=10cos(2ⅹ106t + 10cos2000πt)（V），试确定: （1）最大频偏； （2）最大相偏； （3）信号 带宽； （4）此信号在单位电阻上的功率； （5）能否确定这是 FM 波还是 PM 波？ （6）调制电压。 33、有一个 AM 和 FM 波，载频均为 1MHz，调制信号均为υΩ（t）=0.1sin(2πⅹ103t) V。FM 灵敏度为 kf =1kHz/V，动态范围大 于 20 V。 （1）求 AM 波和 FM 波的信号带宽； （2）若υΩ（t）=20sin(2π*103t) V，重新计算 AM 波和 FM 波的带宽； (3)由此(1)、（2）可得出什么结论。 34、某接收机输入信号范围为 1~100mV，要求输出电压在 0.9~1V，求整机增益控制范围。 7
