Brother打印机-HL-2140说明书.pdf

发布时间：2022-05-19 发布人：admin 分类：说明书资料大小：4.65M 资料格式：pdf 举报版权申诉

第1页 / 共132页

第2页 / 共132页

第3页 / 共132页

第4页 / 共132页

第5页 / 共132页

第6页 / 共132页

第7页 / 共132页

第8页 / 共132页

使用说明书HL-2140/HL-2150N/HL-2170W

1 关于本打印机

装箱清单

接口电缆

前视图

后视图

安放打印机

电源

环境

2 打印方式

关于纸张

纸张的类型和尺寸

推荐纸张

信封的类型

不可打印的区域

纵向

横向

打印方式

在普通纸和透明胶片上打印

通过纸盒进纸，在普通纸和透明胶片上打印

通过手动进纸槽进纸，在普通纸、铜版纸或透明胶片上打印

在厚纸、标签和信封上打印

双面打印

在纸张上进行双面打印的指导

在纸张的两面进行打印(手动双面打印)

从纸盒进纸进行手动双面打印

从手动进纸槽进纸，进行手动双面打印

手动双面打印的纸张方向

3 驱动程序和软件

打印机驱动程序

打印机驱动程序功能(适用于 Windows®)

基本选项

纸张大小

多页

页序

边框线

方向

份数

逐份打印

介质类型

纸张来源

高级选项

打印质量

双面打印

水印

页面设置

设备选项

纸盒设置选项

技术支持选项

打印机驱动程序功能(适用于 Macintosh®)

页面设置

份数和页数

封面(适用于 Mac OS® X 10.4)

布局

双面打印

打印设置

状态监视器(适用于 Mac OS® X 10.3 或更高版本用户)

卸载打印机驱动程序

适用于Windows® ，Windows Vista™ 和Windows Server® 2003的打印机驱动程序

Macintosh® 打印机驱动程序

软件

网络软件(仅适用于HL-2150N / HL-2170W)

BRAdmin Light

BRAdmin 专业版 (适用于Windows®)

Web BRAdmin (适用于 Windows®)

网络基本管理 (网络浏览器)

Driver Deployment Wizard (适用于 Windows®)

自动接口选择(仅适用于HL-2150N / HL-2170W)

4 操作面板

指示灯(发光二极管)

服务电话指示

Go 按钮

打印一张测试页

使用 Go 按钮

使用打印机驱动程序。

打印一张打印机设置页

使用 Go 按钮

打印字体(仅适用于HL-2150N / HL-2170W)

使用 Go 按钮

网络默认设置(仅适用于HL-2150N / HL-2170W)

使用 Go 按钮

5 常规维护

更换耗材

耗材

墨粉盒

墨粉不足信息

墨粉寿命结束信息

更换墨粉盒

硒鼓单元

更换硒鼓信息

更换硒鼓单元

清洁

清洁打印机的外部

清洁打印机的内部

清洁电晕丝

6 故障排除

识别问题

状态监视器显示的错误信息

错误信息打印输出

纸张处理

卡纸及卡纸清除

提高打印质量

解决打印问题

网络问题(仅适用于HL-2150N / HL-2170W)

其他问题

适用于带有 USB 的 Macintosh®

附录 A

打印机规格

引擎

控制器

软件

操作面板

纸张处理

介质规格

附件

尺寸/重量

其它

计算机要求

选择纸张的重要信息

标记和字符设置(仅适用于HL-2150N / HL-2170W)

如何使用网络基本管理 (网络浏览器)

标记和字符设置列表

条形码控制命令的快速参考 (仅适用于HL-2150N / HL-2170W)

打印条形码或扩展字符

参数的定义

条形码模式

条形码，扩展字符，线条框图和组件图

条形码

条形码的易读行 ON 或 OFF

空白区

条形码，扩展字符，线条框图和组件图

条形码，扩展字符，线条框图和组件图在 X-轴的移位

条形码和扩展字符在 Y-轴的移位

条形码，扩展字符，线条框图和组件图高度

扩展字符宽度，线条框图和组件图

扩展字符旋转

条形码数据开始

组件图

线路框图

扩展字符数据开始

附录 B

常见问题解答( FAQs )

客户服务

重要信息：规格

无线电干扰

IEC 60825-1 技术规格

内部激光辐射

重要－安全信息

断开设备

局域网连接的警告(仅适用于HL-2150N / HL-2170W)

索引

产品中有毒有害物质或元素的名称及含量

Brother 激光打印机使用说明书 HL-2140 HL-2150N HL-2170W 对于视障的用户您可以使用 “ 文本发声 ” 软件阅读本使用说明书。在您使用打印机之前，您必须设置硬件并安装驱动程序。请使用快速安装指南设置打印机。包装箱内有印刷副本。请在使用打印机之前，仔细阅读使用说明书。将随机光盘放置在方便的地方，以便随时迅速查询。请访问 http://solutions.brother.com。您可以获取更多产品支持信息、最新的打印驱动程序和实用程序、常见问题解答 (FAQs) 和技术问题等。版本 A CHN

使用本说明书本说明书使用的符号本使用说明书使用以下图标：此图标警告您避免可能造成的人身伤害。此图标警告您避免可能发生的触电伤害。此图标警告您不要触摸烫热的设备部件。此图标说明了您必须遵守或避免的一些步骤以防止损坏打印机或其他物品。此图标提醒您与打印机不兼容的设备和操作。此图标提醒您如何对应可能出现的情况或提供有关当前操作如何与其它功能工作的提示。 i

安全注意事项安全使用打印机警告打印机内部有高压电极。清洁打印机内部之前，务必关闭电源开关，并将打印机插头从电源插座中拔出。不要用湿手插拔插头，否则可能会导致触电伤害。始终确保插头完全插入。在您刚使用过打印机后，打印机内部的一些零件温度会非常高。当您打开打印机的前盖或后盖 ( 后出纸托板 ) 时，不要触摸图中所示的阴影部分。打印机内部 ( 前视图 ) 打印机内部 ( 后视图 ) ii

不要移动或损坏定影单元上或附近的注意标签。不要使用吸尘器清洁打印机中泄漏的墨粉，否则可能导致吸尘器内部墨粉阻塞，引起火灾。使用干燥的无绒毛布清除残余墨粉，并根据当地法规处理废弃的墨粉。不要使用易燃物品或任何类型的喷雾清洁设备的内部或外部。否则可能引起火灾或触电伤害。注意清洁打印机的外部 : • 请确保已经从交流电源插座上拔下打印机插头。 • 请使用中性清洁剂。若使用挥发性的液体如稀释剂或汽油清洁将损坏打印机的外表面。 • 不要使用含有氨的材料进行清洁。 iii

商标 Brother 标记是兄弟工业株式会社的注册商标。 Apple、苹果标记、 Macintosh 和 TrueType 是苹果公司在美国和其它国家的注册商标。 Hewlett Packard 是注册商标，HP LaserJet 6P、6L、5P、5L、4、4L、4P、III、IIIP、II 和 IIP 是 Hewlett- Packard 公司的商标。 Microsoft、 MS-DOS 和 Windows 是微软公司在美国和其它国家的注册商标。 Windows Vista 是微软公司在美国和 / 或其它国家的商标或注册商标。 ENERGY STAR 是美国的注册商标。 SuSE 是 SuSE Linux AG 的注册商标。 RED HAT 是 Red Hat 公司的注册商标。 Mandrake 是 Mandrake Soft SA 的注册商标。 Intel、 Intel Xeon 和 Pentium 是 Intel 公司的商标或注册商标。 AMD、 AMD Athlon、 AMD Opteron 和 combinations thereof 是 Advanced Micro Devices, Inc 的商标。 Java 和所有 Java 相关的商标和标记是 Sun Microsystems, Inc. 在美国和其它国家的商标和注册商标。对于本使用说明书中涉及的软件名称，其相对应的公司都拥有表明其所有权的软件许可协议。本使用说明书中涉及的其它术语、商标和产品名称是其相对应公司的商标或注册商标。编辑及出版说明本手册在兄弟工业株式会社监督下编辑出版，包含最新产品的说明和规格。手册内容及产品规格如有更改，恕不另行通知。Brother 公司保留对包含在手册中的产品规格和材料作出更改的权利，恕不另行通知，同时由于使用本手册所包含的材料所造成的任何损坏 ( 包括后果 )，包括但不仅限于本出版物的排版及其他错误， Brother 公司将不承担任何责任。 © 2007 Brother Industries Ltd. 装运打印机如果出于任何原因必须装运打印机，请小心包装打印机以避免运输途中引起的损坏。我们建议您保留并使用原包装。打印机应受承运人担保。 iv

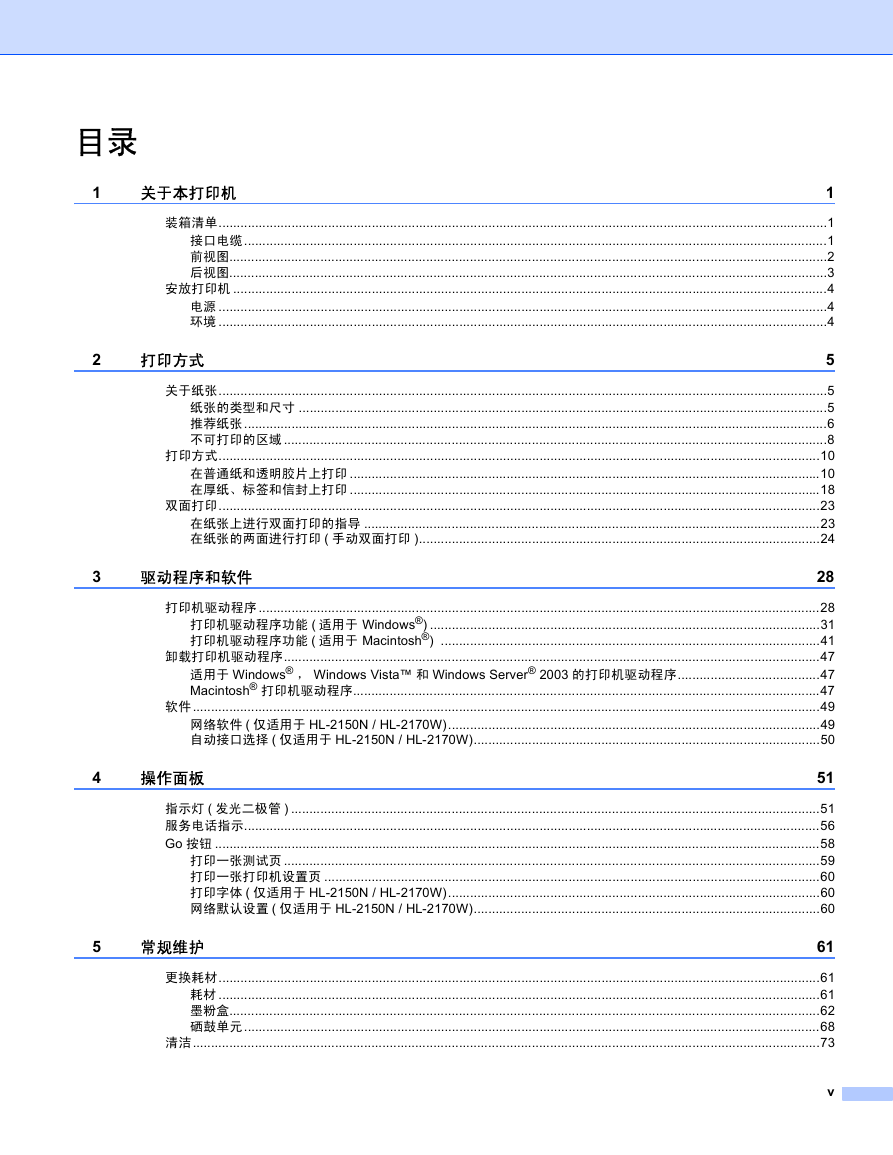

目录 1 关于本打印机 1 装箱清单.......................................................................................................................................................................1 接口电缆................................................................................................................................................................1 前视图....................................................................................................................................................................2 后视图....................................................................................................................................................................3 安放打印机 ...................................................................................................................................................................4 电源 .......................................................................................................................................................................4 环境 .......................................................................................................................................................................4 2 打印方式 5 关于纸张.......................................................................................................................................................................5 纸张的类型和尺寸 .................................................................................................................................................5 推荐纸张................................................................................................................................................................6 不可打印的区域 .....................................................................................................................................................8 打印方式.....................................................................................................................................................................10 在普通纸和透明胶片上打印 .................................................................................................................................10 在厚纸、标签和信封上打印 .................................................................................................................................18 双面打印.....................................................................................................................................................................23 在纸张上进行双面打印的指导 .............................................................................................................................23 在纸张的两面进行打印 ( 手动双面打印 )..............................................................................................................24 3 驱动程序和软件 28 打印机驱动程序 ..........................................................................................................................................................28 打印机驱动程序功能 ( 适用于 Windows®) ...........................................................................................................31 打印机驱动程序功能 ( 适用于 Macintosh®) ........................................................................................................41 卸载打印机驱动程序...................................................................................................................................................47 适用于 Windows® ， Windows Vista™ 和 Windows Server® 2003 的打印机驱动程序.......................................47 Macintosh® 打印机驱动程序................................................................................................................................47 软件............................................................................................................................................................................49 网络软件 ( 仅适用于 HL-2150N / HL-2170W)......................................................................................................49 自动接口选择 ( 仅适用于 HL-2150N / HL-2170W)...............................................................................................50 4 操作面板 51 指示灯 ( 发光二极管 ) .................................................................................................................................................51 服务电话指示..............................................................................................................................................................56 Go 按钮 ......................................................................................................................................................................58 打印一张测试页 ...................................................................................................................................................59 打印一张打印机设置页 ........................................................................................................................................60 打印字体 ( 仅适用于 HL-2150N / HL-2170W)......................................................................................................60 网络默认设置 ( 仅适用于 HL-2150N / HL-2170W)...............................................................................................60 5 常规维护 61 更换耗材.....................................................................................................................................................................61 耗材 .....................................................................................................................................................................61 墨粉盒..................................................................................................................................................................62 硒鼓单元..............................................................................................................................................................68 清洁............................................................................................................................................................................73 v

清洁打印机的外部 ...............................................................................................................................................73 清洁打印机的内部 ...............................................................................................................................................74 清洁电晕丝 ..........................................................................................................................................................77 6 故障排除 79 识别问题.....................................................................................................................................................................79 状态监视器显示的错误信息........................................................................................................................................81 错误信息打印输出 ......................................................................................................................................................83 纸张处理.....................................................................................................................................................................84 卡纸及卡纸清除 ..........................................................................................................................................................86 提高打印质量..............................................................................................................................................................92 解决打印问题..............................................................................................................................................................98 网络问题 ( 仅适用于 HL-2150N / HL-2170W).............................................................................................................99 其他问题.....................................................................................................................................................................99 适用于带有 USB 的 Macintosh®..........................................................................................................................99 A 附录 100 打印机规格 ...............................................................................................................................................................100 引擎 ...................................................................................................................................................................100 控制器................................................................................................................................................................101 软件 ...................................................................................................................................................................102 操作面板............................................................................................................................................................102 纸张处理............................................................................................................................................................103 介质规格............................................................................................................................................................103 附件 ...................................................................................................................................................................103 尺寸 / 重量 .........................................................................................................................................................104 其它 ...................................................................................................................................................................104 计算机要求 ........................................................................................................................................................105 选择纸张的重要信息..........................................................................................................................................106 标记和字符设置 ( 仅适用于 HL-2150N / HL-2170W)................................................................................................109 如何使用网络基本管理 ( 网络浏览器 ) ...............................................................................................................109 标记和字符设置列表..........................................................................................................................................110 条形码控制命令的快速参考 ( 仅适用于 HL-2150N / HL-2170W)..............................................................................112 打印条形码或扩展字符 ......................................................................................................................................112 B 附录 120 常见问题解答 ( FAQs ) .............................................................................................................................................120 客户服务...................................................................................................................................................................120 重要信息：规格 ........................................................................................................................................................121 无线电干扰 ........................................................................................................................................................121 IEC 60825-1 技术规格.......................................................................................................................................121 内部激光辐射.....................................................................................................................................................121 重要－安全信息 .................................................................................................................................................122 C 索引 123 vi

1 关于本打印机装箱清单当打开打印机的包装箱时，请确保包含下列所有物品。打印机快速安装指南随机光盘硒鼓单元和墨粉盒组件 AC 电源线 USB 接口电缆接口电缆网络接口电缆不属于标配附件。如需使用，请单独购买。 USB 接口电缆请确保使用长度不超过 6 英寸 ( 2 米 ) 的 USB 2.0 接口电缆。 1 1 1 1 此时不要连接接口电缆。在安装打印机驱动程序的过程中，请根据屏幕提示连接接口电缆。使用 USB 接口电缆时，确保将其连接到计算机的 USB 端口，而不是键盘或未通电的 USB 集线器上的 USB 端口。 Macintosh® 版本不支持第三方 USB 端口。网络电缆 ( 仅适用于 HL-2150N / HL-2170W) 请为 10BASE-T 或 100BASE-TX 快速以太网选用直连的 5 类 ( 或超 5 类 ) 双绞线。 1
