松下传真机-UF-733说明书.pdf-资料库

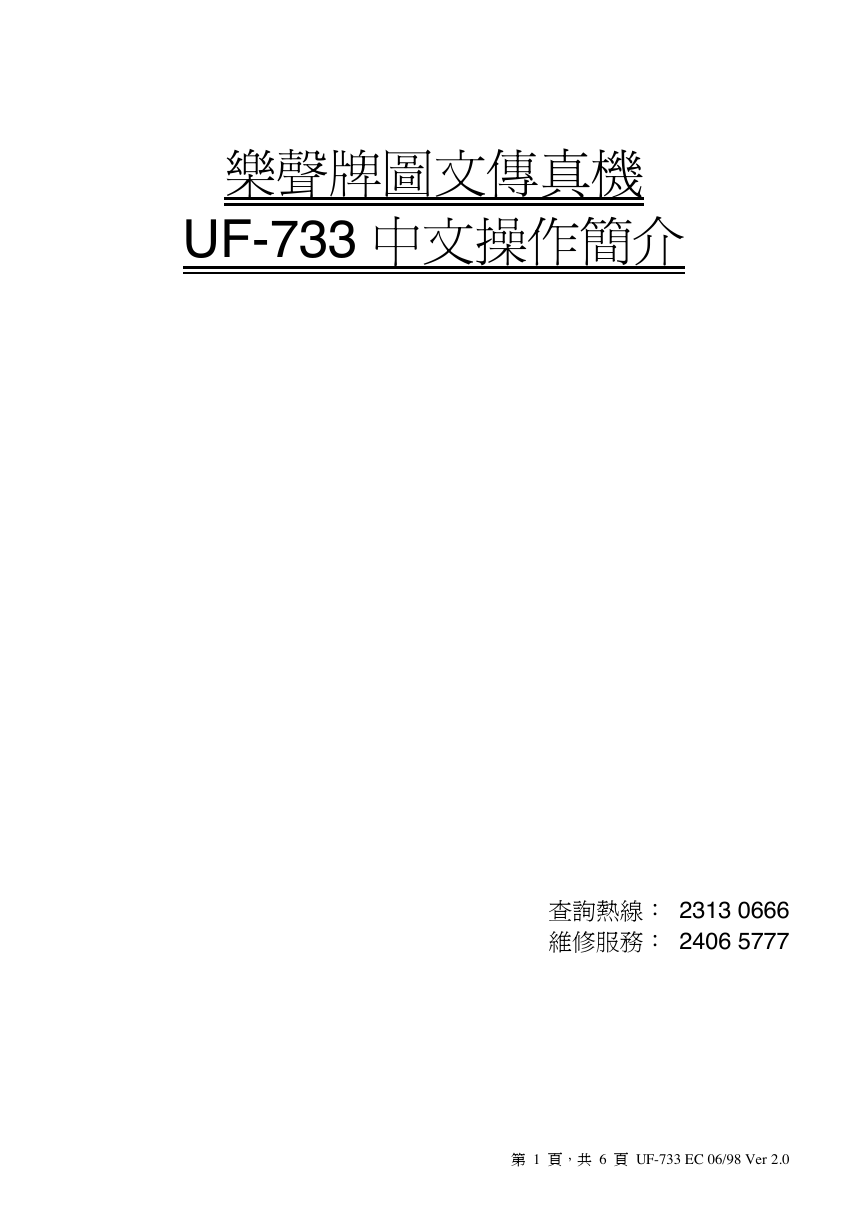

樂聲牌圖文傳真機 UF-733 ㆗文操作簡介查詢熱線： 2313 0666 維修服務： 2406 5777 第 1 頁，共 6 頁 UF-733 EC 06/98 Ver 2.0

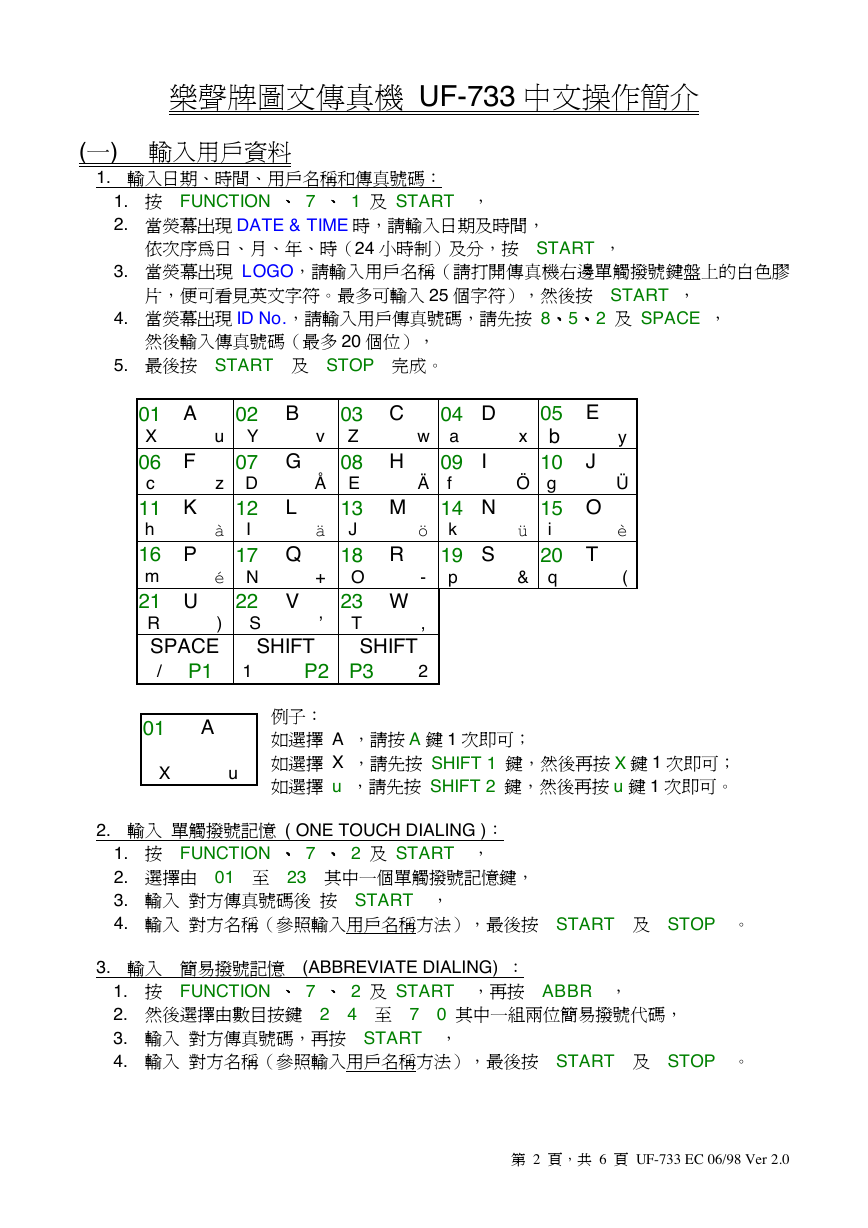

樂聲牌圖文傳真機 UF-733 ㆗文操作簡介 (㆒) 輸入用戶資料 1. 輸入日期、時間、用戶名稱和傳真號碼： 1. 按 FUNCTION 、、、、 7 、、、、 1 及 START ， 2. 當熒幕出現 DATE & TIME 時，請輸入日期及時間，依次序為日、月、年、時（24 小時制）及分，按 START ， 3. 當熒幕出現 LOGO，請輸入用戶名稱（請打開傳真機右邊單觸撥號鍵盤㆖的白色膠片，便可看見英文字符。最多可輸入 25 個字符），然後按 START ， 4. 當熒幕出現 ID No.，請輸入用戶傳真號碼，請先按 8、、、、5、、、、2 及 SPACE ，然後輸入傳真號碼（最多 20 個位）， 5. 最後按 START 及 STOP 完成。 u z 01 A X 06 F c 11 K h 16 P m 21 U R ) SPACE / P1 à é v Å L B 02 Y 07 G D 12 I 17 Q N 22 S SHIFT P2 V 1 ä + ’ 03 C Z 08 H E 13 M J 18 R O 23 W T SHIFT P3 w Ä ö - , 2 04 D a 09 I f 14 N k 19 S p J 05 E b 10 g 15 O i 20 T q x Ö ü & y Ü è ( 01 A X u 例子：如選擇 A ，請按 A 鍵 1 次即可；如選擇 X ，請先按 SHIFT 1 鍵，然後再按 X 鍵 1 次即可；如選擇 u ，請先按 SHIFT 2 鍵，然後再按 u 鍵 1 次即可。 2. 輸入單觸撥號記憶 ( ONE TOUCH DIALING )： 1. 按 FUNCTION 、、、、 7 、、、、 2 及 START ， 2. 選擇由 01 至 23 其㆗㆒個單觸撥號記憶鍵， 3. 輸入對方傳真號碼後按 START ， 4. 輸入對方名稱（參照輸入用戶名稱方法），最後按 START 及 STOP 。 3. 輸入簡易撥號記憶 (ABBREVIATE DIALING) ： 1. 按 FUNCTION 、、、、 7 、、、、 2 及 START ，再按 ABBR ， 2. 然後選擇由數目按鍵 2 4 至 7 0 其㆗㆒組兩位簡易撥號代碼， 3. 輸入對方傳真號碼，再按 START ， 4. 輸入對方名稱（參照輸入用戶名稱方法），最後按 START 及 STOP 。第 2 頁，共 6 頁 UF-733 EC 06/98 Ver 2.0

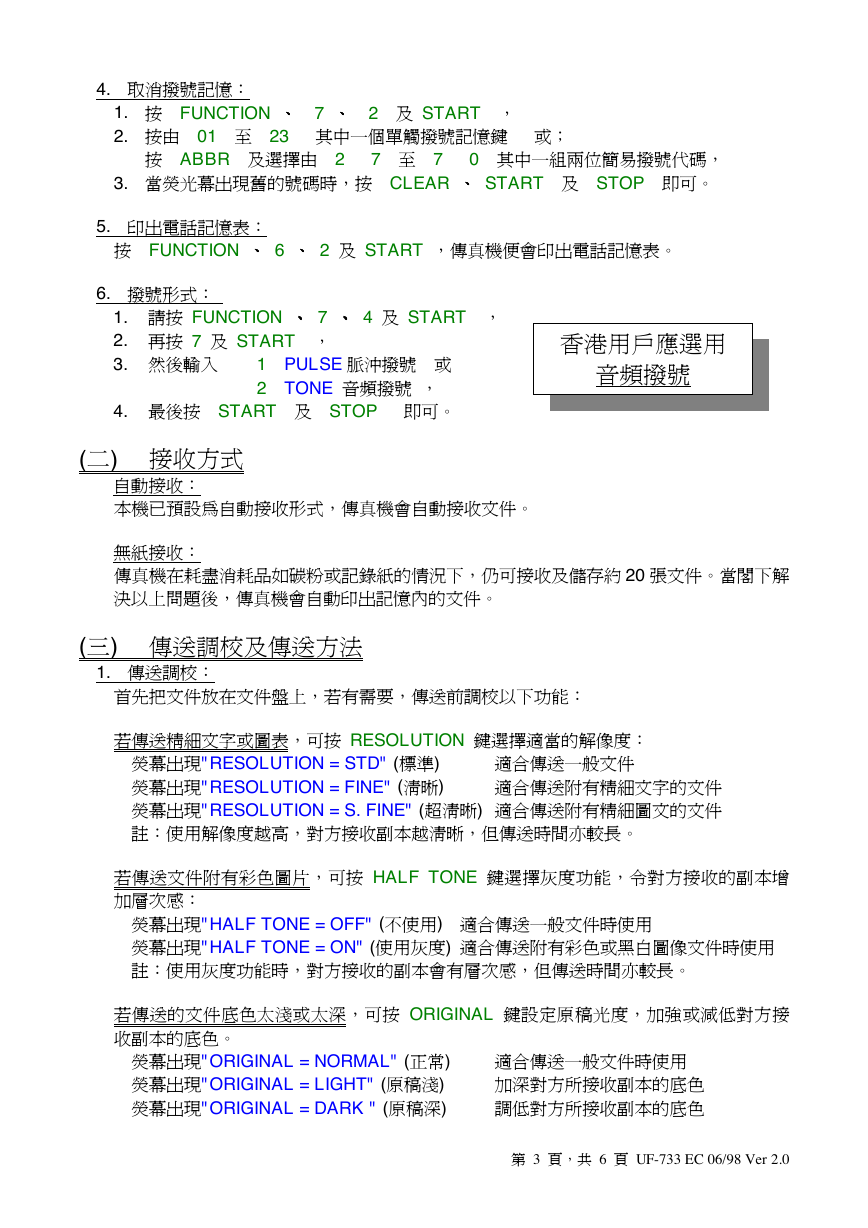

4. 取消撥號記憶： 1. 按 FUNCTION 、、、、 7 、、、、 2 及 START ， 2. 按由 01 至 23 其㆗㆒個單觸撥號記憶鍵或；按 ABBR 及選擇由 2 7 至 7 0 其㆗㆒組兩位簡易撥號代碼， 3. 當熒光幕出現舊的號碼時，按 CLEAR 、、、、 START 及 STOP 即可。 5. 印出電話記憶表：按 FUNCTION 、、、、 6 、、、、 2 及 START ，傳真機便會印出電話記憶表。 6. 撥號形式： 1. 請按 FUNCTION 、、、、 7 、、、、 4 及 START ， 2. 再按 7 及 START　　　　， 3. 然後輸入 1 PULSE 脈沖撥號或 2 TONE 音頻撥號， 4. 最後按 START 及 STOP 　即可。 (㆓) 接收方式香港用戶應選用音頻撥號自動接收：本機已預設為自動接收形式，傳真機會自動接收文件。無紙接收：傳真機在耗盡消耗品如碳粉或記錄紙的情況㆘，仍可接收及儲存約 20 張文件。當閣㆘解決以㆖問題後，傳真機會自動印出記憶內的文件。 (㆔) 傳送調校及傳送方法 1. 傳送調校：首先把文件放在文件盤㆖，若有需要，傳送前調校以㆘功能：若傳送精細文字或圖表，可按 RESOLUTION 鍵選擇適當的解像度：熒幕出現"RESOLUTION = STD" (標準) 適合傳送㆒般文件熒幕出現"RESOLUTION = FINE" (清晰) 適合傳送附有精細文字的文件熒幕出現"RESOLUTION = S. FINE" (超清晰) 適合傳送附有精細圖文的文件註：使用解像度越高，對方接收副本越清晰，但傳送時間亦較長。若傳送文件附有彩色圖片，可按 HALF TONE 鍵選擇灰度功能，令對方接收的副本增加層次感：熒幕出現"HALF TONE = OFF" (不使用) 適合傳送㆒般文件時使用熒幕出現"HALF TONE = ON" (使用灰度) 適合傳送附有彩色或黑白圖像文件時使用註：使用灰度功能時，對方接收的副本會有層次感，但傳送時間亦較長。若傳送的文件底色太淺或太深，可按 ORIGINAL 鍵設定原稿光度，加強或減低對方接收副本的底色。熒幕出現"ORIGINAL = NORMAL" (正常) 熒幕出現"ORIGINAL = LIGHT" (原稿淺) 熒幕出現"ORIGINAL = DARK " (原稿深) 適合傳送㆒般文件時使用加深對方所接收副本的底色調低對方所接收副本的底色第 3 頁，共 6 頁 UF-733 EC 06/98 Ver 2.0

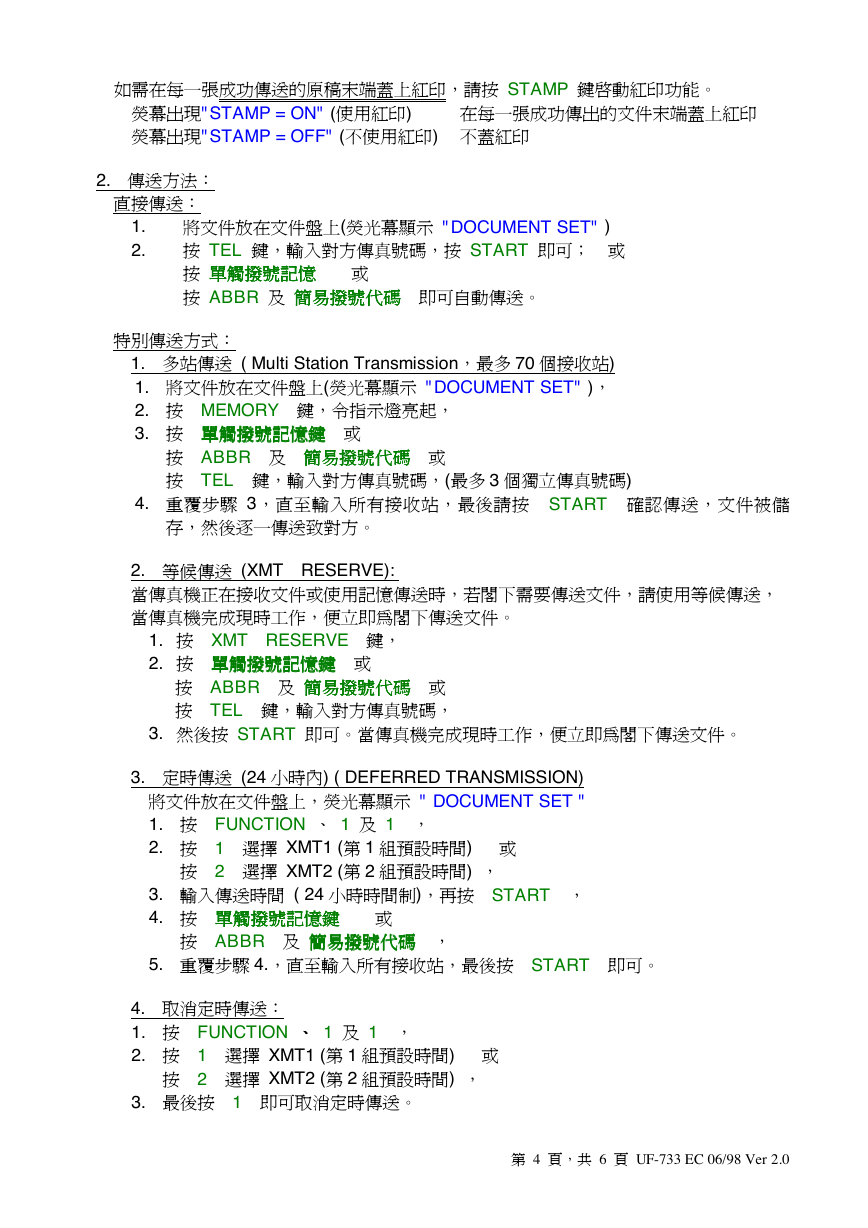

如需在每㆒張成功傳送的原稿末端蓋㆖紅印，請按 STAMP 鍵啟動紅印功能。熒幕出現"STAMP = ON" (使用紅印) 熒幕出現"STAMP = OFF" (不使用紅印) 不蓋紅印在每㆒張成功傳出的文件末端蓋㆖紅印 2. 傳送方法：直接傳送： 1. 將文件放在文件盤㆖(熒光幕顯示 "DOCUMENT SET" ) 2. 按 TEL 鍵，輸入對方傳真號碼，按 START 即可；或按單觸撥號記憶單觸撥號記憶或單觸撥號記憶單觸撥號記憶按 ABBR 及簡易撥號代碼簡易撥號代碼即可自動傳送。簡易撥號代碼簡易撥號代碼特別傳送方式： 1. 多站傳送 ( Multi Station Transmission，最多 70 個接收站) 1. 將文件放在文件盤㆖(熒光幕顯示 "DOCUMENT SET" )， 2. 按 MEMORY 鍵，令指示燈亮起， 3. 按單觸撥號記憶鍵單觸撥號記憶鍵或單觸撥號記憶鍵單觸撥號記憶鍵按 ABBR 及簡易撥號代碼簡易撥號代碼或簡易撥號代碼簡易撥號代碼按 TEL 鍵，輸入對方傳真號碼，(最多 3 個獨立傳真號碼) 4. 重覆步驟 3，直至輸入所有接收站，最後請按 START 確認傳送，文件被儲存，然後逐㆒傳送致對方。 2. 等候傳送 (XMT RESERVE): 當傳真機正在接收文件或使用記憶傳送時，若閣㆘需要傳送文件，請使用等候傳送，當傳真機完成現時工作，便立即為閣㆘傳送文件。 1. 按 XMT RESERVE 鍵， 2. 按單觸撥號記憶鍵單觸撥號記憶鍵或單觸撥號記憶鍵單觸撥號記憶鍵按 ABBR 及簡易撥號代碼簡易撥號代碼或簡易撥號代碼簡易撥號代碼按 TEL 鍵，輸入對方傳真號碼， 3. 然後按 START 即可。當傳真機完成現時工作，便立即為閣㆘傳送文件。 3. 定時傳送 (24 小時內) ( DEFERRED TRANSMISSION) 將文件放在文件盤㆖，熒光幕顯示 " DOCUMENT SET " 1. 按 FUNCTION 、 1 及 1 ， 2. 按 1 選擇 XMT1 (第 1 組預設時間) 或按 2 選擇 XMT2 (第 2 組預設時間) ， 3. 輸入傳送時間 ( 24 小時時間制)，再按 START ， 4. 按單觸撥號記憶鍵單觸撥號記憶鍵或單觸撥號記憶鍵單觸撥號記憶鍵按 ABBR 及簡易撥號代碼簡易撥號代碼，簡易撥號代碼簡易撥號代碼 5. 重覆步驟 4.，直至輸入所有接收站，最後按 START 即可。 4. 取消定時傳送： 1. 按 FUNCTION 、、、、 1 及 1 ， 2. 按 1 選擇 XMT1 (第 1 組預設時間) 或按 2 選擇 XMT2 (第 2 組預設時間) ， 3. 最後按 1 即可取消定時傳送。第 4 頁，共 6 頁 UF-733 EC 06/98 Ver 2.0

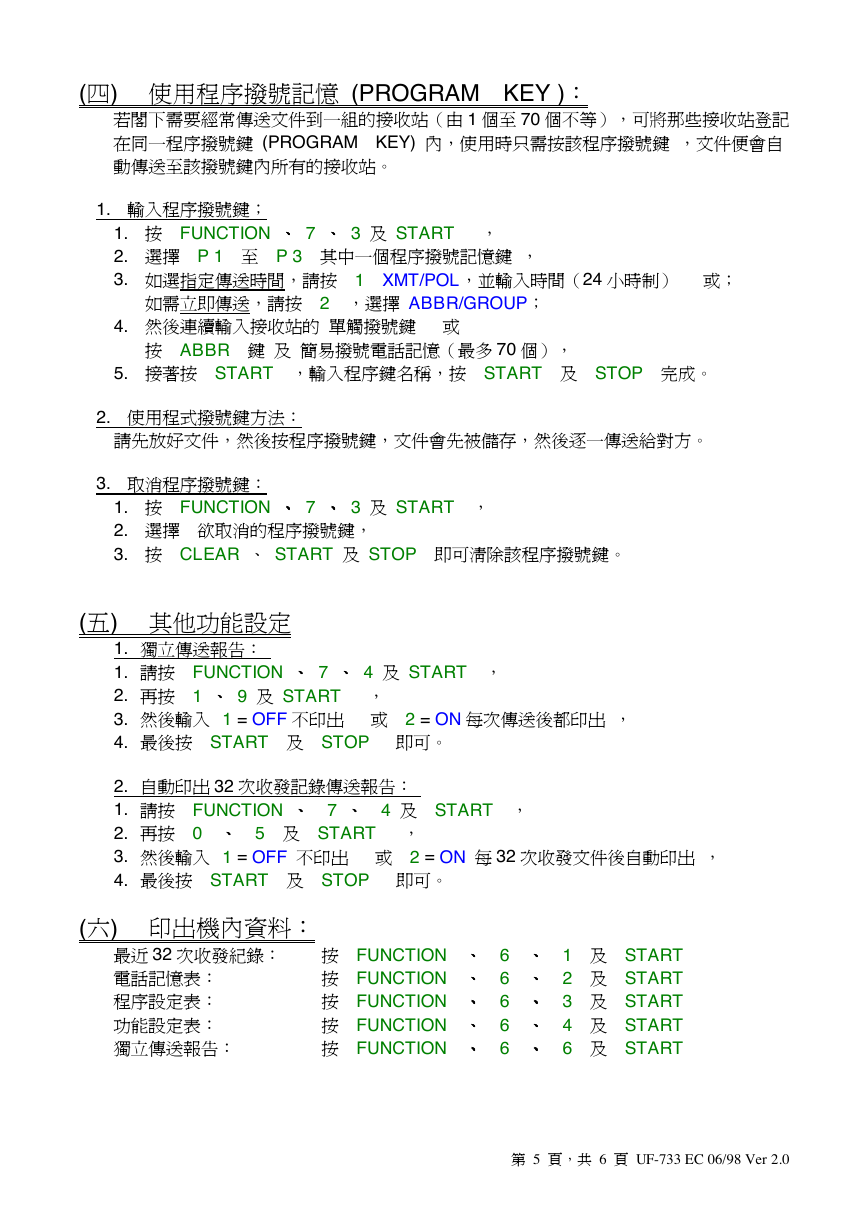

(㆕) 使用程序撥號記憶 (PROGRAM KEY )：若閣㆘需要經常傳送文件到㆒組的接收站（由 1 個至 70 個不等），可將那些接收站登記在同㆒程序撥號鍵 (PROGRAM KEY) 內，使用時只需按該程序撥號鍵，文件便會自動傳送至該撥號鍵內所有的接收站。 1. 輸入程序撥號鍵； 1. 按 FUNCTION 、、、、 7 、、、、 3 及 START ， 2. 選擇 P 1 至 P 3 其㆗㆒個程序撥號記憶鍵， 3. 如選指定傳送時間，請按 1 XMT/POL，並輸入時間（24 小時制）或；如需立即傳送，請按 2 ，選擇 ABBR/GROUP； 4. 然後連續輸入接收站的單觸撥號鍵或按 ABBR 鍵及簡易撥號電話記憶（最多 70 個）， 5. 接著按 START ，輸入程序鍵名稱，按 START 及 STOP 完成。 2. 使用程式撥號鍵方法：請先放好文件，然後按程序撥號鍵，文件會先被儲存，然後逐㆒傳送給對方。 3. 取消程序撥號鍵： 1. 按 FUNCTION 、、、、 7 、、、、 3 及 START ， 2. 選擇欲取消的程序撥號鍵， 3. 按 CLEAR 、 START 及 STOP 即可清除該程序撥號鍵。 (五) 其他功能設定 1. 獨立傳送報告： 1. 請按 FUNCTION 、、、、 7 、、、、 4 及 START ， 2. 再按 1 、、、、 9 及 START ， 3. 然後輸入 1 = OFF 不印出或 2 = ON 每次傳送後都印出， 4. 最後按 START 及 STOP 　即可。 2. 自動印出 32 次收發記錄傳送報告： 1. 請按 FUNCTION 、、、、 7 、、、、 4 及 START ， 2. 再按 0 、、、、 5 及 START ， 3. 然後輸入 1 = OFF 不印出或 2 = ON 每 32 次收發文件後自動印出， 4. 最後按 START 及 STOP 　　　　即可。 (六) 印出機內資料：最近 32 次收發紀錄：電話記憶表：程序設定表：功能設定表：獨立傳送報告：按 FUNCTION 、、、、 6 、、、、 1 及 START 按 FUNCTION 、、、、 6 、、、、 2 及 START 按 FUNCTION 、、、、 6 、、、、 3 及 START 按 FUNCTION 、、、、 6 、、、、 4 及 START 按 FUNCTION 、、、、 6 、、、、 6 及 START 第 5 頁，共 6 頁 UF-733 EC 06/98 Ver 2.0

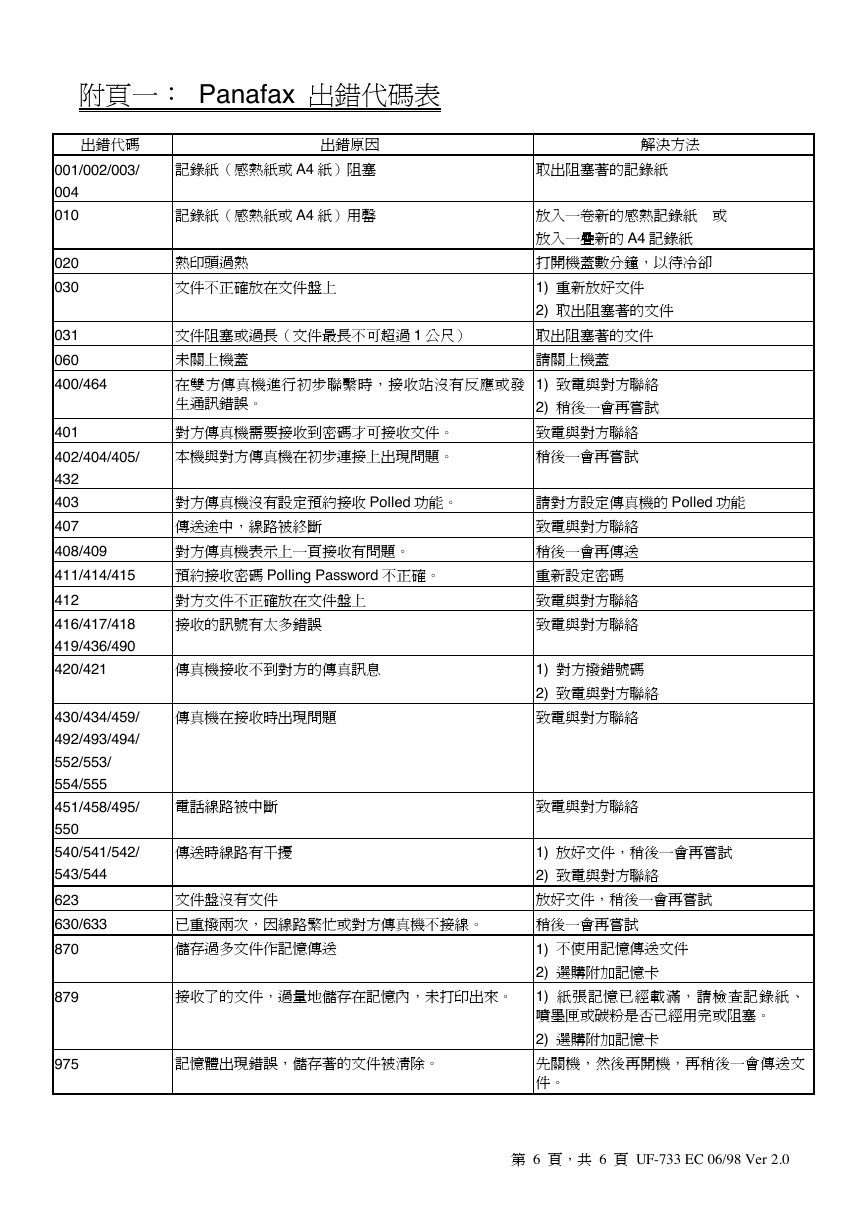

附頁㆒： Panafax 出錯代碼表出錯代碼 001/002/003/ 004 010 出錯原因記錄紙（感熱紙或 A4 紙）阻塞記錄紙（感熱紙或 A4 紙）用罄熱印頭過熱文件不正確放在文件盤㆖ 文件阻塞或過長（文件最長不可超過 1 公尺）未關㆖機蓋在雙方傳真機進行初步聯繫時，接收站沒有反應或發生通訊錯誤。對方傳真機需要接收到密碼才可接收文件。解決方法取出阻塞著的記錄紙放入㆒卷新的感熱記錄紙或放入㆒疊新的 A4 記錄紙打開機蓋數分鐘，以待冷卻 1) 重新放好文件 2) 取出阻塞著的文件取出阻塞著的文件請關㆖機蓋 1) 致電與對方聯絡 2) 稍後㆒會再嘗試致電與對方聯絡 020 030 031 060 400/464 401 402/404/405/ 432 403 407 408/409 411/414/415 412 416/417/418 419/436/490 420/421 430/434/459/ 492/493/494/ 552/553/ 554/555 451/458/495/ 550 540/541/542/ 543/544 623 630/633 870 879 975 本機與對方傳真機在初步連接㆖出現問題。稍後㆒會再嘗試對方傳真機沒有設定預約接收 Polled 功能。傳送途㆗，線路被終斷請對方設定傳真機的 Polled 功能致電與對方聯絡對方傳真機表示㆖㆒頁接收有問題。預約接收密碼 Polling Password 不正確。對方文件不正確放在文件盤㆖ 接收的訊號有太多錯誤傳真機接收不到對方的傳真訊息傳真機在接收時出現問題稍後㆒會再傳送重新設定密碼致電與對方聯絡致電與對方聯絡 1) 對方撥錯號碼 2) 致電與對方聯絡致電與對方聯絡電話線路被㆗斷致電與對方聯絡傳送時線路有干擾文件盤沒有文件已重撥兩次，因線路繁忙或對方傳真機不接線。儲存過多文件作記憶傳送 1) 放好文件，稍後㆒會再嘗試 2) 致電與對方聯絡放好文件，稍後㆒會再嘗試稍後㆒會再嘗試 1) 不使用記憶傳送文件 2) 選購附加記憶卡接收了的文件，過量㆞儲存在記憶內，未打印出來。 1) 紙張記憶已經載滿，請檢查記錄紙、記憶體出現錯誤，儲存著的文件被清除。噴墨匣或碳粉是否己經用完或阻塞。 2) 選購附加記憶卡先關機，然後再開機，再稍後㆒會傳送文件。第 6 頁，共 6 頁 UF-733 EC 06/98 Ver 2.0
