2019 年重庆理工大学生物医学电子技术综合考研真题 A 卷 1. 如题 1 图所示，根据电路所给参数，判断理想二极管 D1 是否导通，并写出分析过程。（10 分）题 1 图 2. 如题 2 图所示，理想稳压二极管 D1，其稳压值为 5V，试计算： 1) 当 R1=10kΩ，R2=2kΩ时，求 Uo 的值；（8 分） 2) 当 R1=10kΩ，R2=10kΩ时，求 Uo 的值。（7 分）题 2 图 3. 如题 3 图所示电路，试求 Uo 与 Ui 之间的关系。（15 分）

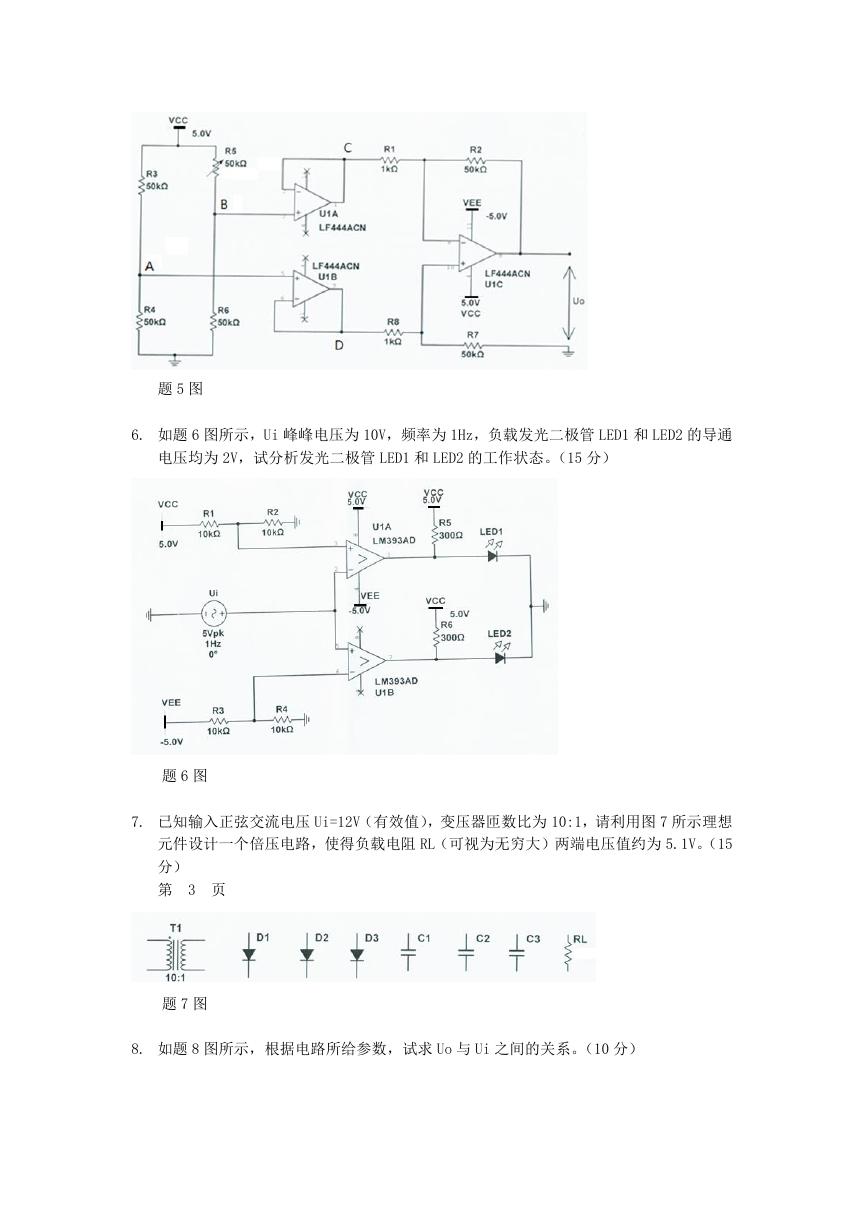

题 3 图 4. 如题 4 图所示，电路中 R1=2kΩ，R2=R3=100kΩ，RL=2kΩ，Rs=50Ω，Vcc=12.7V，rbe=1k Ω，β=99，UBE=0.7V，图中电容对交流信号可视为短路，则： 1）画出直流通路；（2 分） 2）求静态工作点参数 Ib，Ic，Uce；（6 分） 3）画出交流通路；（3 分） 4）画出 H 参数小信号微变等效电路；（3 分） 5）计算输入阻抗 Ri，输出阻抗 Ro，电压增益 Au 。（6 分）题 4 图 5. 如题 5 图所示，电路正常工作时，若 R5 因外界因素影响而增大 1%，试计算此时输出电压 Uo 的值。（15 分）

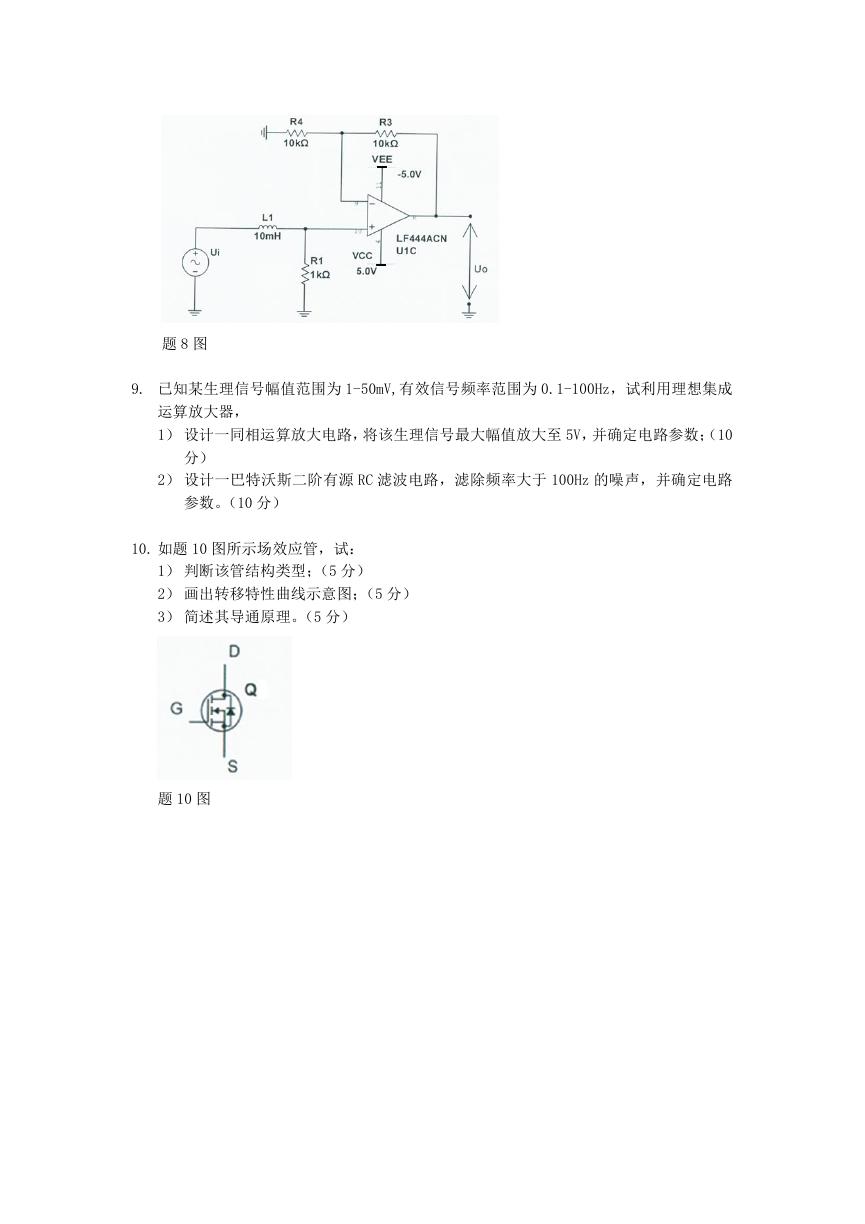

题 5 图 6. 如题 6 图所示，Ui 峰峰电压为 10V，频率为 1Hz，负载发光二极管 LED1 和 LED2 的导通电压均为 2V，试分析发光二极管 LED1 和 LED2 的工作状态。（15 分）题 6 图 7. 已知输入正弦交流电压 Ui=12V（有效值），变压器匝数比为 10:1，请利用图 7 所示理想元件设计一个倍压电路，使得负载电阻 RL（可视为无穷大）两端电压值约为 5.1V。（15 分）第 3 页题 7 图 8. 如题 8 图所示，根据电路所给参数，试求 Uo 与 Ui 之间的关系。（10 分）

题 8 图 9. 已知某生理信号幅值范围为 1-50mV,有效信号频率范围为 0.1-100Hz，试利用理想集成运算放大器， 1）设计一同相运算放大电路，将该生理信号最大幅值放大至 5V，并确定电路参数；（10 分） 2）设计一巴特沃斯二阶有源 RC 滤波电路，滤除频率大于 100Hz 的噪声，并确定电路参数。（10 分） 10. 如题 10 图所示场效应管，试： 1）判断该管结构类型；（5 分） 2）画出转移特性曲线示意图；（5 分） 3）简述其导通原理。（5 分）题 10 图
