Abaqus仿真经典教程(通用版).ppt

发布时间：2022-06-13 发布人：admin 分类：说明书 资料大小：9.30M 资料格式：ppt 举报 版权申诉
第1页 / 共129页
第2页 / 共129页
第3页 / 共129页
第4页 / 共129页
第5页 / 共129页
第6页 / 共129页
第7页 / 共129页
第8页 / 共129页
资料共129页，剩余部分请下载后查看

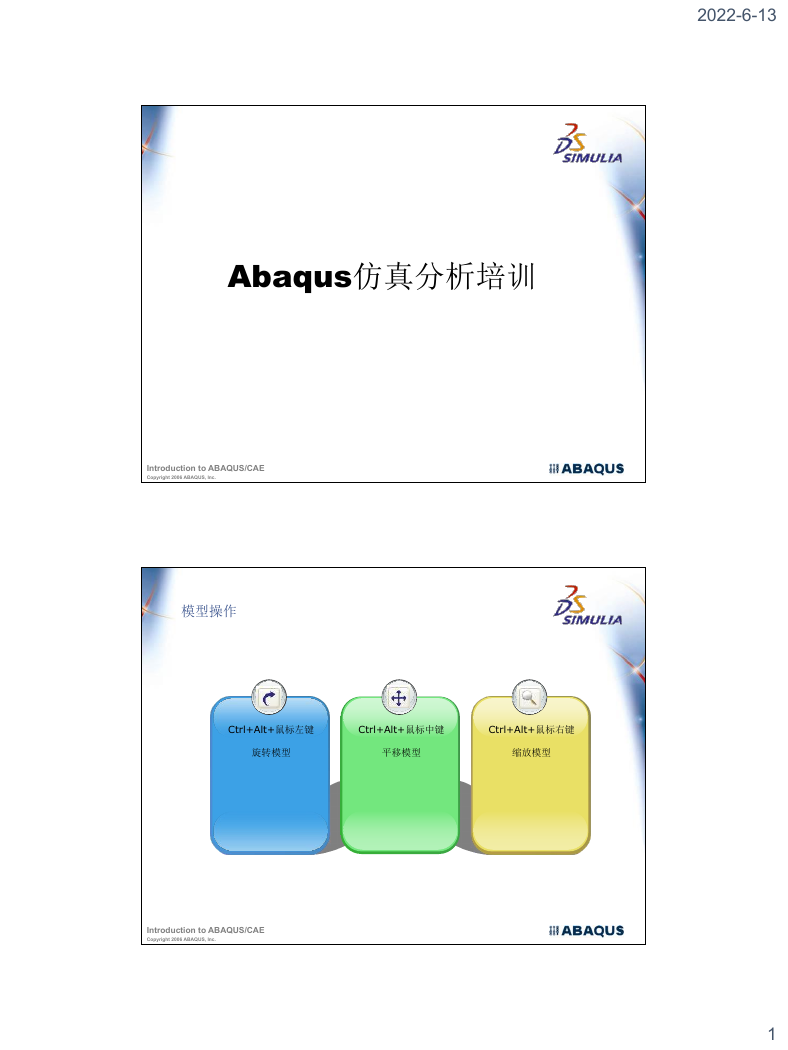

    2022-6-13 Abaqus仿真分析培训 Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. 模型操作 Ctrl+Alt+鼠标左键 Ctrl+Alt+鼠标中键 Ctrl+Alt+鼠标右键 旋转模型 平移模型 缩放模型 Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. 1

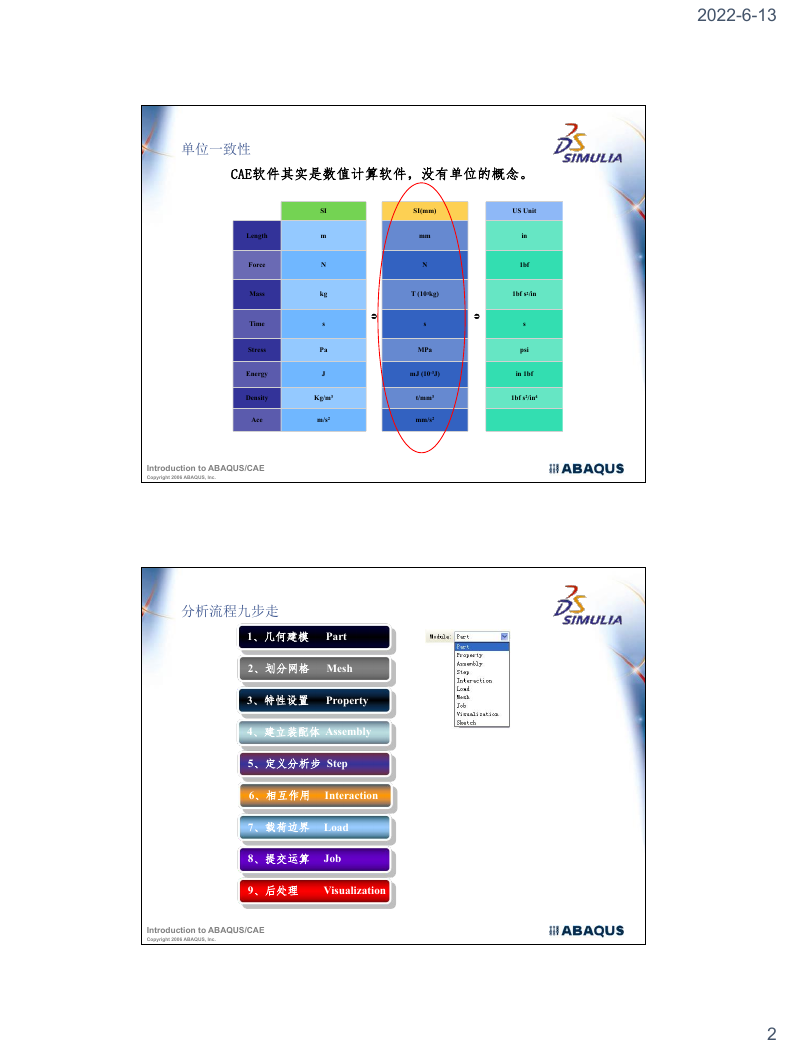

    单位一致性 CAE软件其实是数值计算软件，没有单位的概念。 SI m N kg s Pa J Kg/m3 m/s2 SI(mm) US Unit mm N in 1bf T (103kg) 1bf s2/in  s MPa mJ (10-3J) t/mm3 mm/s2  s psi in 1bf 1bf s2/in4 Length Force Mass Time Stress Energy Density Ace Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. 分析流程九步走 1、几何建模 Part 2、划分网格 Mesh 3、特性设置 Property 4、建立装配体 Assembly 5、定义分析步 Step 6、相互作用 Interaction 7、载荷边界 Load 8、提交运算 Job 9、后处理 Visualization Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. 2022-6-13 2

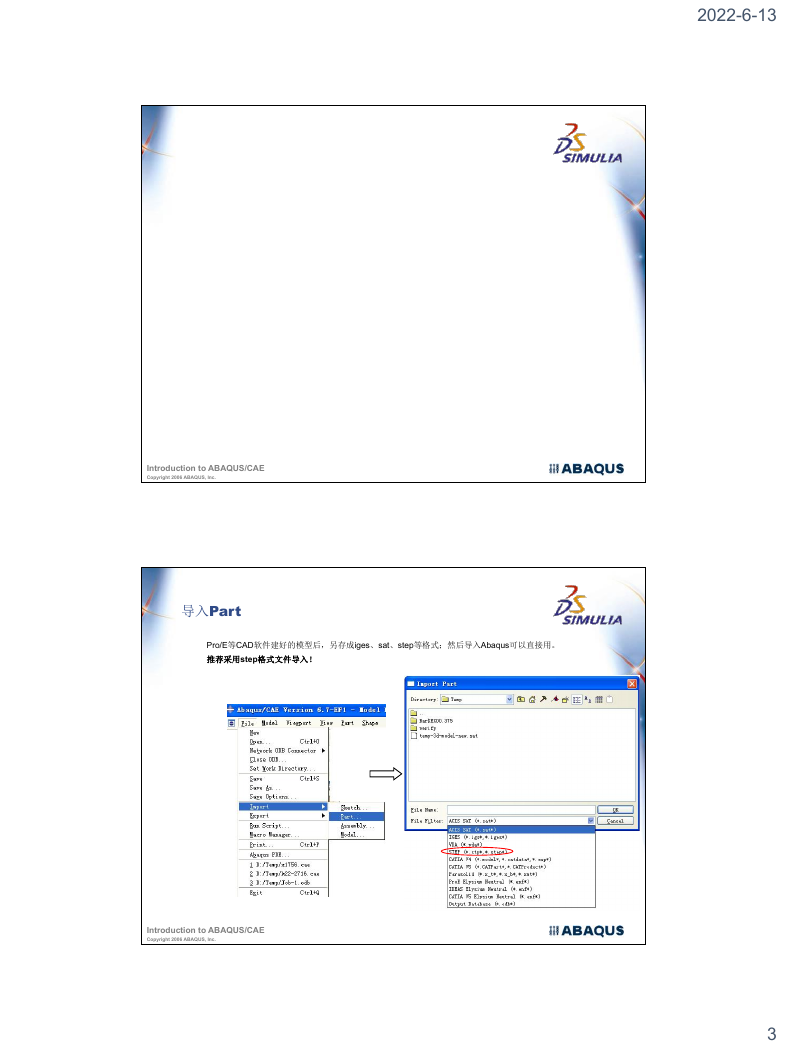

    2022-6-13 1、几何建模 Part Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. 导入Part Pro/E等CAD软件建好的模型后，另存成iges、sat、step等格式；然后导入Abaqus可以直接用。 推荐采用step格式文件导入！ Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. 3

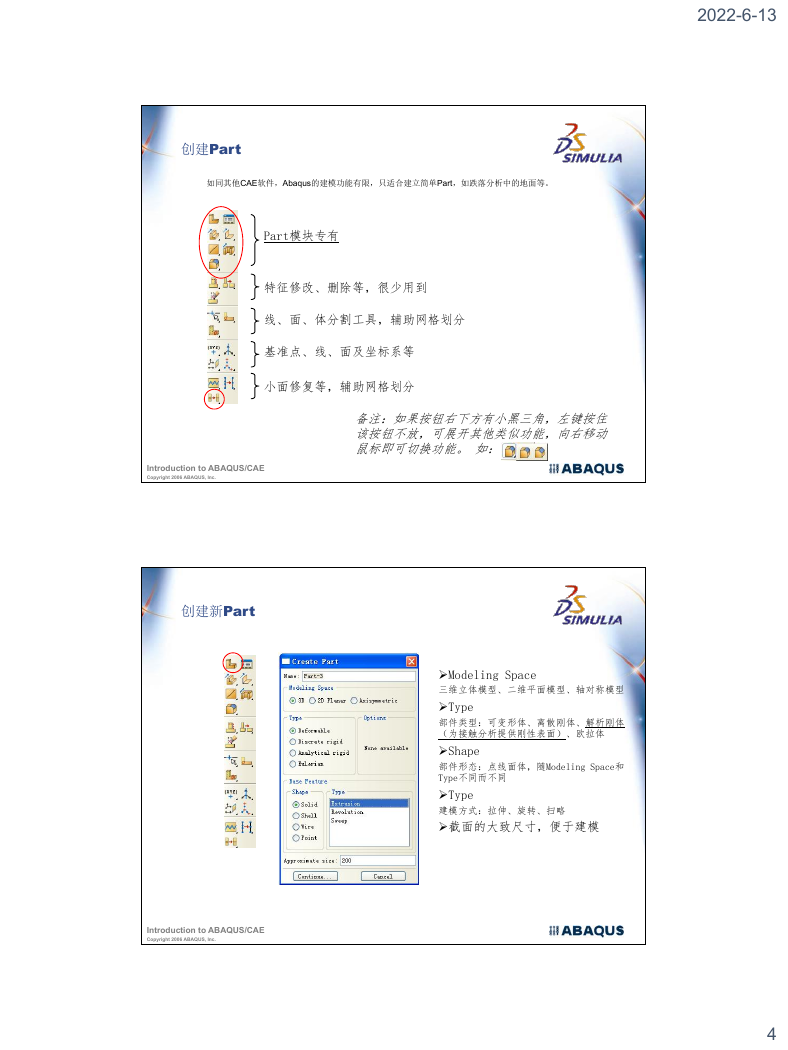

    创建Part 如同其他CAE软件，Abaqus的建模功能有限，只适合建立简单Part，如跌落分析中的地面等。 Part模块专有 特征修改、删除等，很少用到 线、面、体分割工具，辅助网格划分 基准点、线、面及坐标系等 小面修复等，辅助网格划分 备注：如果按钮右下方有小黑三角，左键按住 该按钮不放，可展开其他类似功能，向右移动 鼠标即可切换功能。 如： Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. 创建新Part Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. ØModeling Space 三维立体模型、二维平面模型、轴对称模型 ØType 部件类型：可变形体、离散刚体、解析刚体 （为接触分析提供刚性表面）、欧拉体 ØShape 部件形态：点线面体，随Modeling Space和 Type不同而不同 ØType 建模方式：拉伸、旋转、扫略 Ø截面的大致尺寸，便于建模 2022-6-13 4

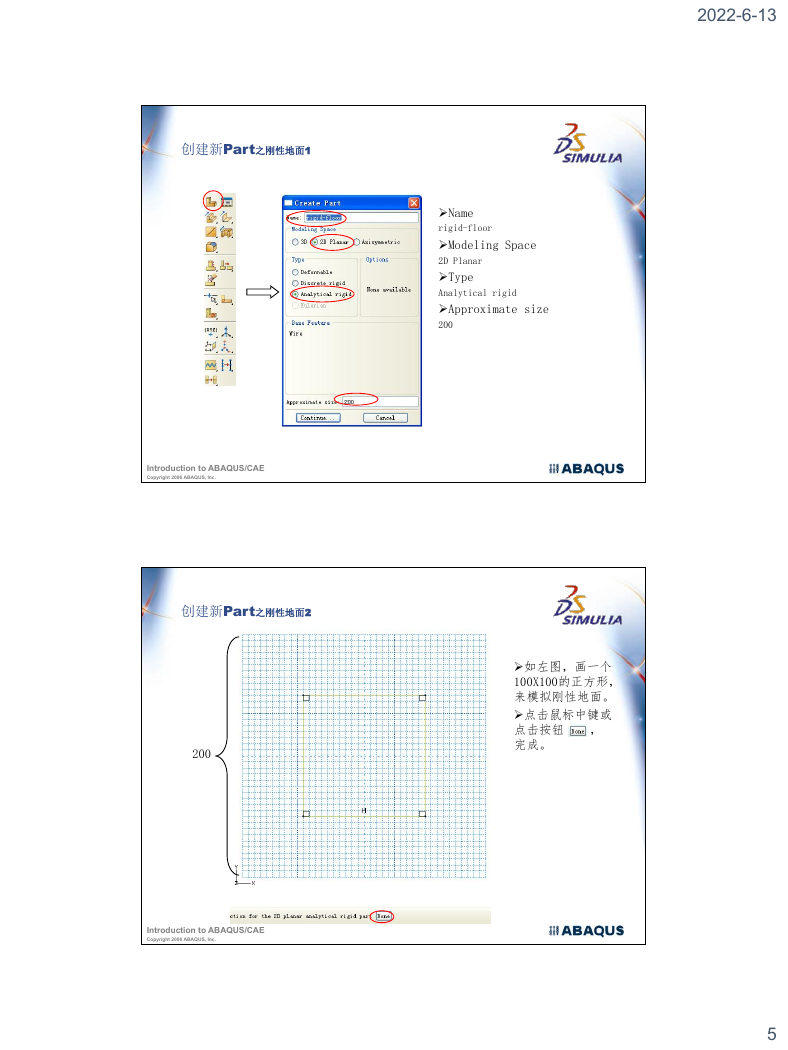

    ØName rigid-floor ØModeling Space 2D Planar ØType Analytical rigid ØApproximate size 200 Ø如左图，画一个 100X100的正方形， 来模拟刚性地面。 Ø点击鼠标中键或 点击按钮 ， 完成。 创建新Part之刚性地面1 Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. 创建新Part之刚性地面2 200 Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. 2022-6-13 5
    Part管理器 Part管理器的功能完全可以在窗口左侧模型树的右键快捷菜单实现。 Ø创建新Part，功能同 Ø复制Part Ø重命名Part，便于管理 Ø删除Part Ø锁定及解锁Part，锁定后Part将不能被修改 Ø修正Part Ø退出 Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. Create Solid Create Solid的方法依次为：Extrude、Revolve、Sweep和Loft。 现以Extrude为例说明如何Create Solid： 1、选择草绘平面 2、为草绘平面定向 3、草绘截面 4、设置拉伸深度及拉伸方向等 Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. 2022-6-13 6

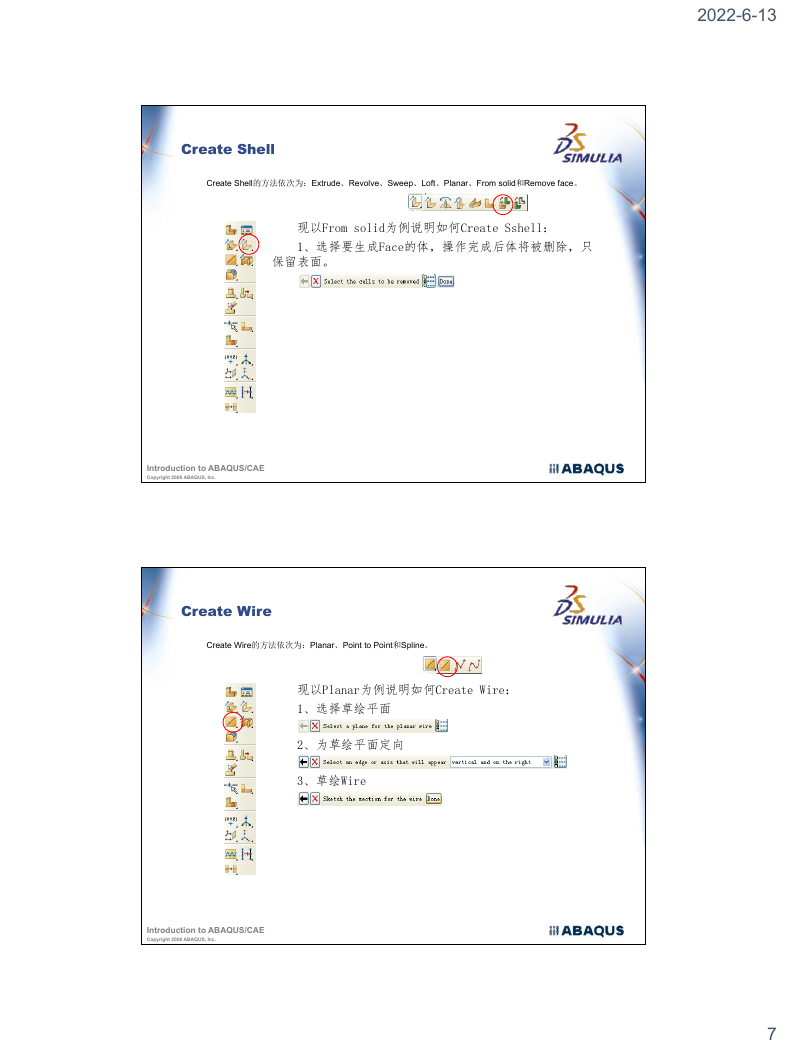

    Create Shell Create Shell的方法依次为：Extrude、Revolve、Sweep、Loft、Planar、From solid和Remove face。 现以From solid为例说明如何Create Sshell： 1、选择要生成Face的体，操作完成后体将被删除，只 保留表面。 Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. Create Wire Create Wire的方法依次为：Planar、Point to Point和Spline。 现以Planar为例说明如何Create Wire： 1、选择草绘平面 2、为草绘平面定向 3、草绘Wire Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. 2022-6-13 7

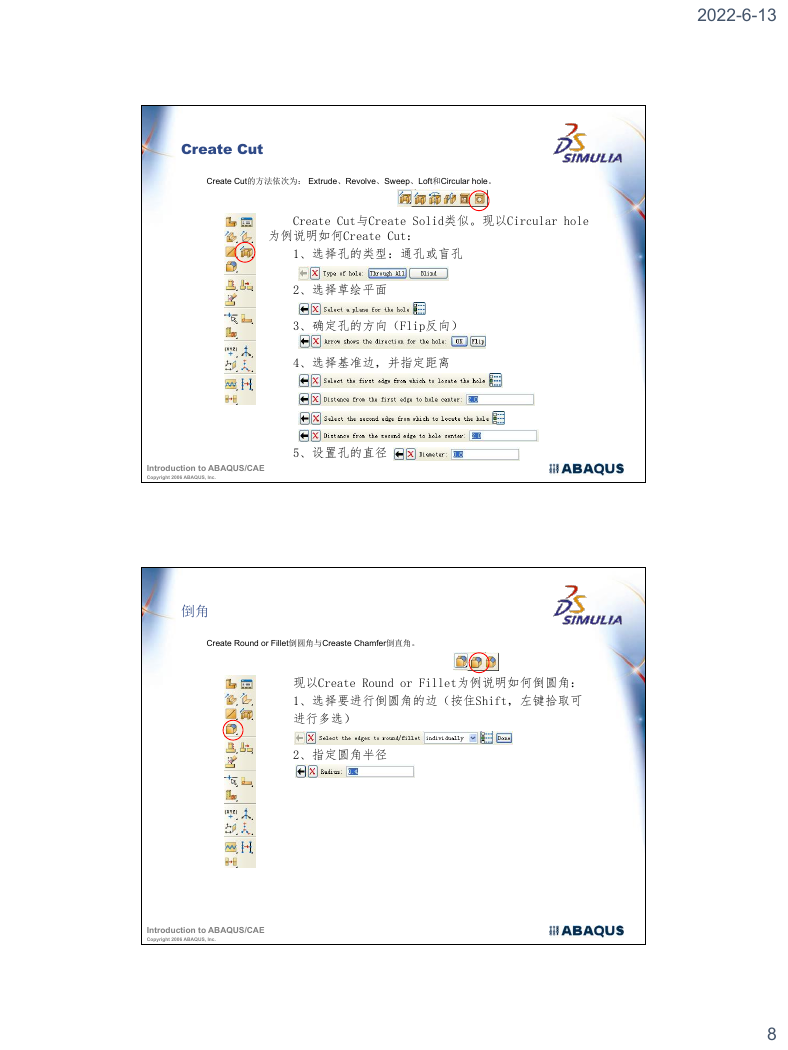

    2022-6-13 Create Cut Create Cut的方法依次为： Extrude、Revolve、Sweep、Loft和Circular hole。 Create Cut与Create Solid类似。现以Circular hole 为例说明如何Create Cut： 1、选择孔的类型：通孔或盲孔 2、选择草绘平面 3、确定孔的方向（Flip反向） 4、选择基准边，并指定距离 Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. 5、设置孔的直径 倒角 Create Round or Fillet倒圆角与Creaste Chamfer倒直角。 现以Create Round or Fillet为例说明如何倒圆角： 1、选择要进行倒圆角的边（按住Shift，左键拾取可 进行多选） 2、指定圆角半径 Introduction to ABAQUS/CAE Copyright 2006 ABAQUS, Inc. 8
