全景图
TOP面
1
2
BOTTOM面

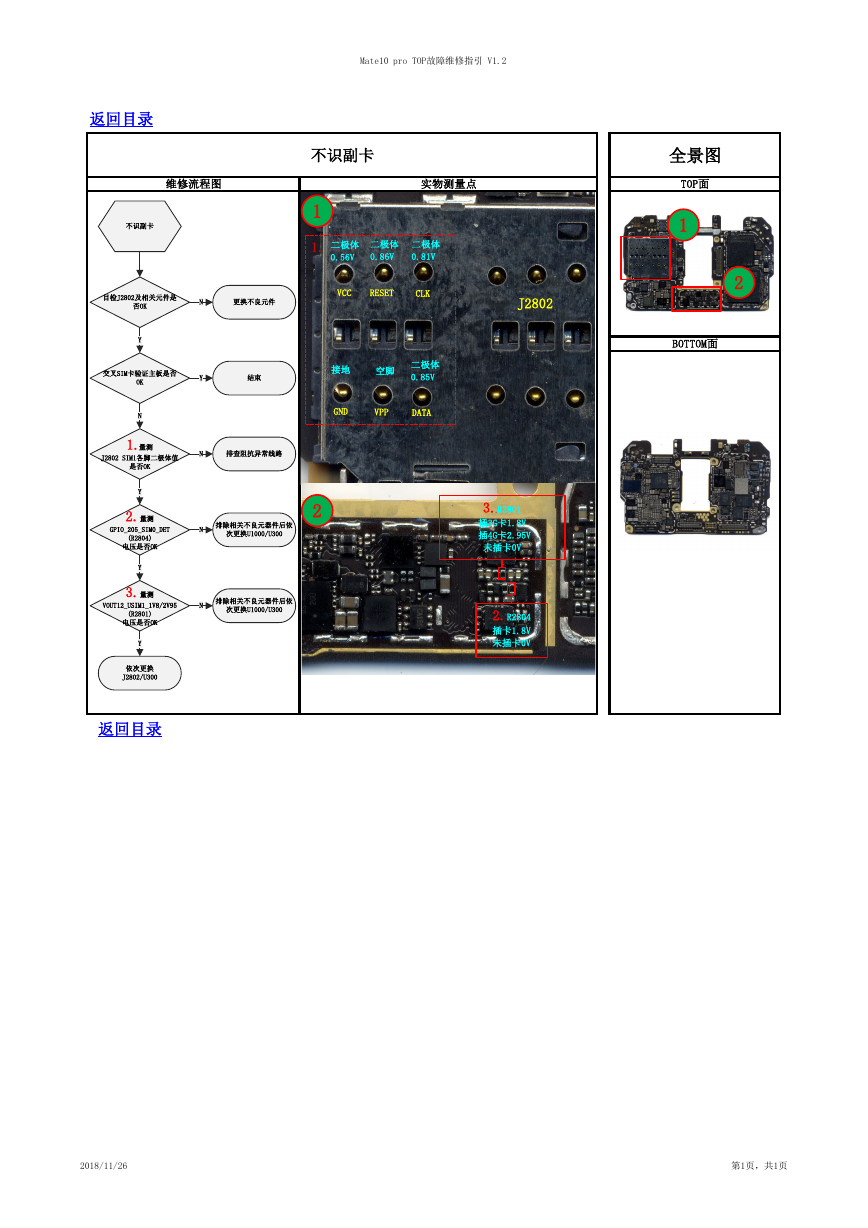

Mate10 pro TOP故障维修指引 V1.2
返回目录
不识副卡
维修流程图
实物测量点
1
1.
二极体
0.56V
二极体
0.86V
二极体
0.81V
N
更换不良元件
VCC
RESET
CLK
J2802
Y
结束
接地
空脚
二极体
0.85V
不识副卡
目检J2802及相关元件是
否OK
Y
交叉SIM卡验证主板是否
OK
N
GND
VPP
DATA
3.R2801
插3G卡1.8V
插4G卡2.95V
未插卡0V
2.R2804
插卡1.8V
未插卡0V
1.量测
J2802 SIM1各脚二极体值
N
排查阻抗异常线路
2
排除相关不良元器件后依
次更换U1000/U300
排除相关不良元器件后依
次更换U1000/U300
是否OK
Y
2.量测
GPIO_205_SIM0_DET
N
(R2804)
电压是否OK
Y
3.量测
VOUT12_USIM1_1V8/2V95
N
(R2801)
电压是否OK
Y
依次更换
J2802/U300
返回目录
2018/11/26
