1项目名称,并简要说明应用背景。
2项目设计需求(包括功能描述和性能设计指标)
3设计方案
3.1系统设计框图及原理阐述
设计框图:
原理阐述:
3.2技术方案分析
3.3技术关键点或难点
3.4技术路线
3.5试验或测试方案说明
3.6试验记录及结果分析(留待报告写)
3.7结论(留待报告写)
附件:系统电气原理图及元器件清单

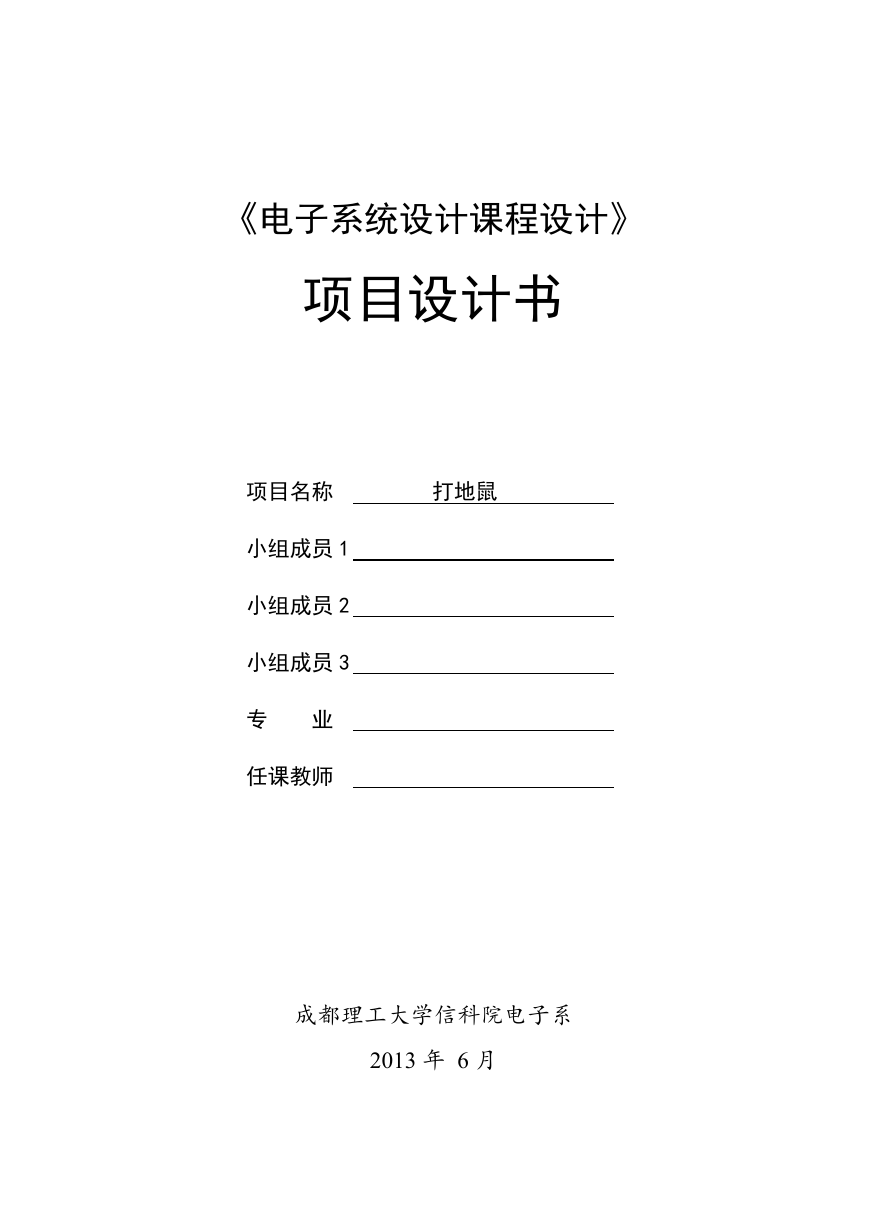

《电子系统设计课程设计》 项目设计书 项目名称 打地鼠 小组成员 1 小组成员 2 小组成员 3 专 业 任课教师 成都理工大学信科院电子系 2013 年 6 月

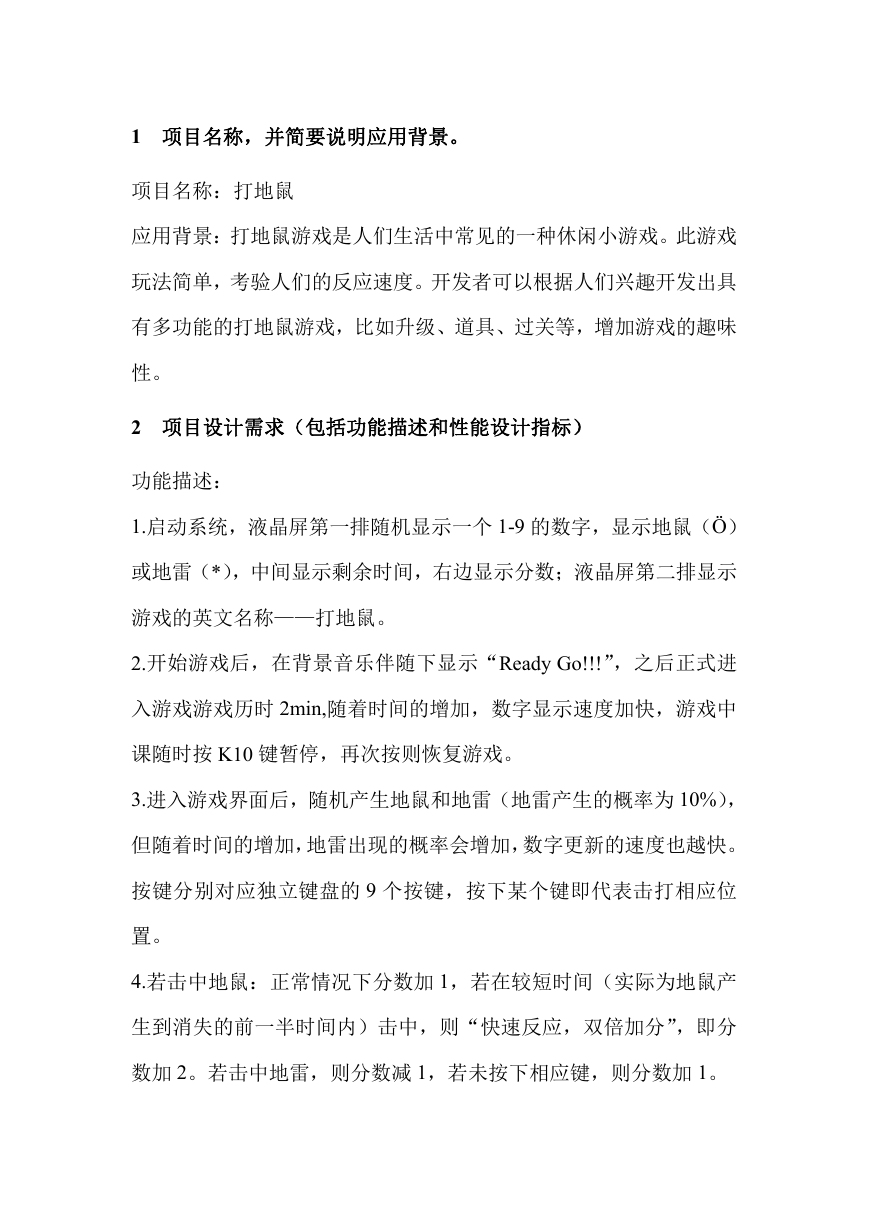

1 项目名称,并简要说明应用背景。 项目名称:打地鼠 应用背景:打地鼠游戏是人们生活中常见的一种休闲小游戏。此游戏 玩法简单,考验人们的反应速度。开发者可以根据人们兴趣开发出具 有多功能的打地鼠游戏,比如升级、道具、过关等,增加游戏的趣味 性。 2 项目设计需求(包括功能描述和性能设计指标) 功能描述: 1.启动系统,液晶屏第一排随机显示一个 1-9 的数字,显示地鼠(Ö) 或地雷(*),中间显示剩余时间,右边显示分数;液晶屏第二排显示 游戏的英文名称——打地鼠。 2.开始游戏后,在背景音乐伴随下显示“Ready Go!!!”,之后正式进 入游戏游戏历时 2min,随着时间的增加,数字显示速度加快,游戏中 课随时按 K10 键暂停,再次按则恢复游戏。 3.进入游戏界面后,随机产生地鼠和地雷(地雷产生的概率为 10%), 但随着时间的增加,地雷出现的概率会增加,数字更新的速度也越快。 按键分别对应独立键盘的 9 个按键,按下某个键即代表击打相应位 置。 4.若击中地鼠:正常情况下分数加 1,若在较短时间(实际为地鼠产 生到消失的前一半时间内)击中,则“快速反应,双倍加分”,即分 数加 2。若击中地雷,则分数减 1,若未按下相应键,则分数加 1。

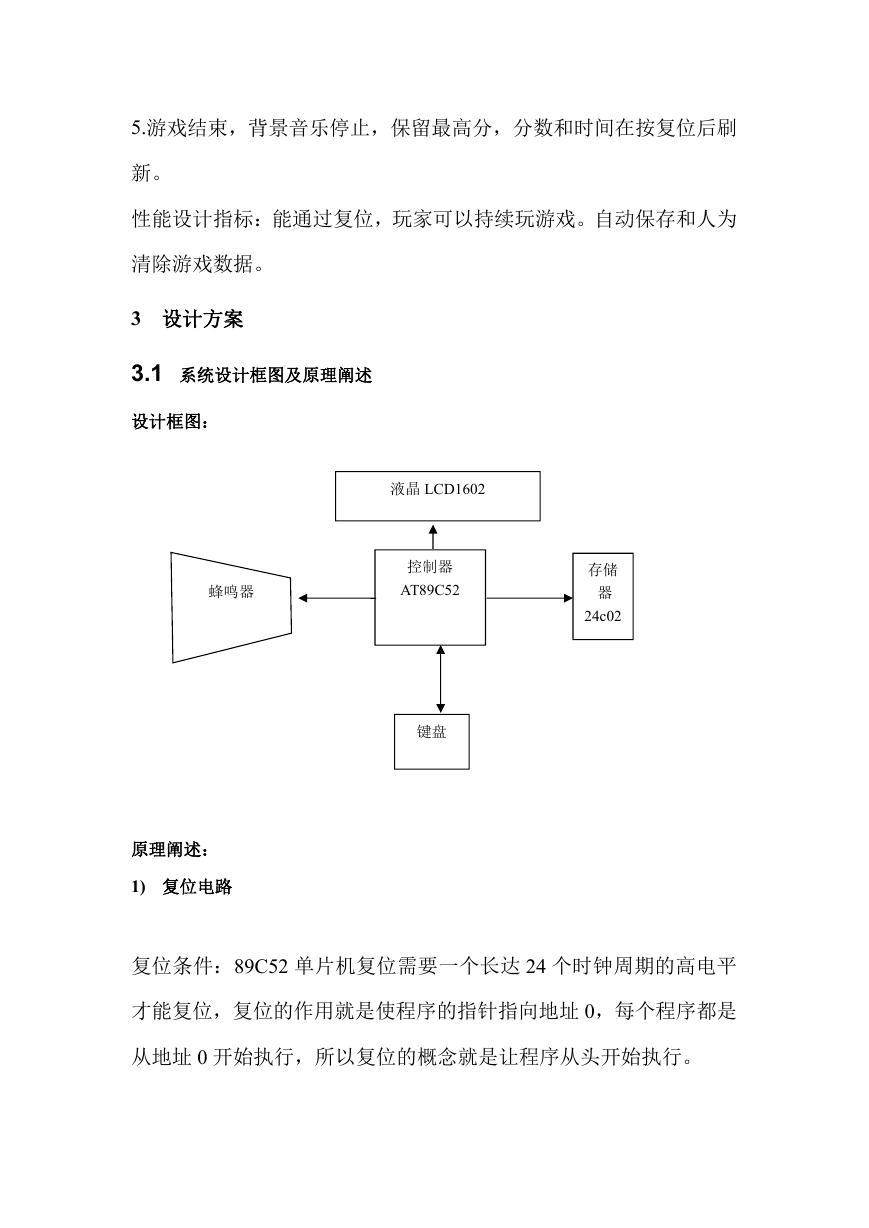

5.游戏结束,背景音乐停止,保留最高分,分数和时间在按复位后刷 新。 性能设计指标:能通过复位,玩家可以持续玩游戏。自动保存和人为 清除游戏数据。 3 设计方案 3.1 系统设计框图及原理阐述 设计框图: 液晶 LCD1602 蜂鸣器 控制器 AT89C52 存储 器 24c02 键盘 原理阐述: 1) 复位电路 复位条件:89C52 单片机复位需要一个长达 24 个时钟周期的高电平 才能复位,复位的作用就是使程序的指针指向地址 0,每个程序都是 从地址 0 开始执行,所以复位的概念就是让程序从头开始执行。
复位原理:该复位电路具有上电复位的功能,此功能是由 C3 实现的。 当系统上电时 C3 有一个充电放电的过程,放电过程会产生一个高电 平,放电的时间根据公式( RC t  )计算。R 为电阻 R1 的阻值,C 为极性电容 C3 的大小。 系统正常运行时,按下按键 K1 时,RST 端 的电平为 VCC*10/11,也是一个高电平,此时芯片也会产生一个高电 平复位信号。 2) 蜂鸣器 声音的产生是一种音频效果,振动的频率高,则为高音,频率低, 则为低音,人耳比较容易辨认的声音频率大概是 0~20 kHz。在数字 电路中,以脉冲信号驱动蜂鸣器,以产生声音,在同样频率下,人类 的耳朵是很难区别正弦信号或脉冲信号所产生的音效。 当 P0.0 口输出 1 时,内部的 MOSFET 不导通,晶体管的 BE 之 间不会有输入电流,所以蜂鸣器上也不会有输出电流,蜂鸣器就不会 激磁。当 P0.0 口输出为 0 时,蜂鸣器就会激磁。 VCC Q1 PNP BUZ1 BUZZER GND

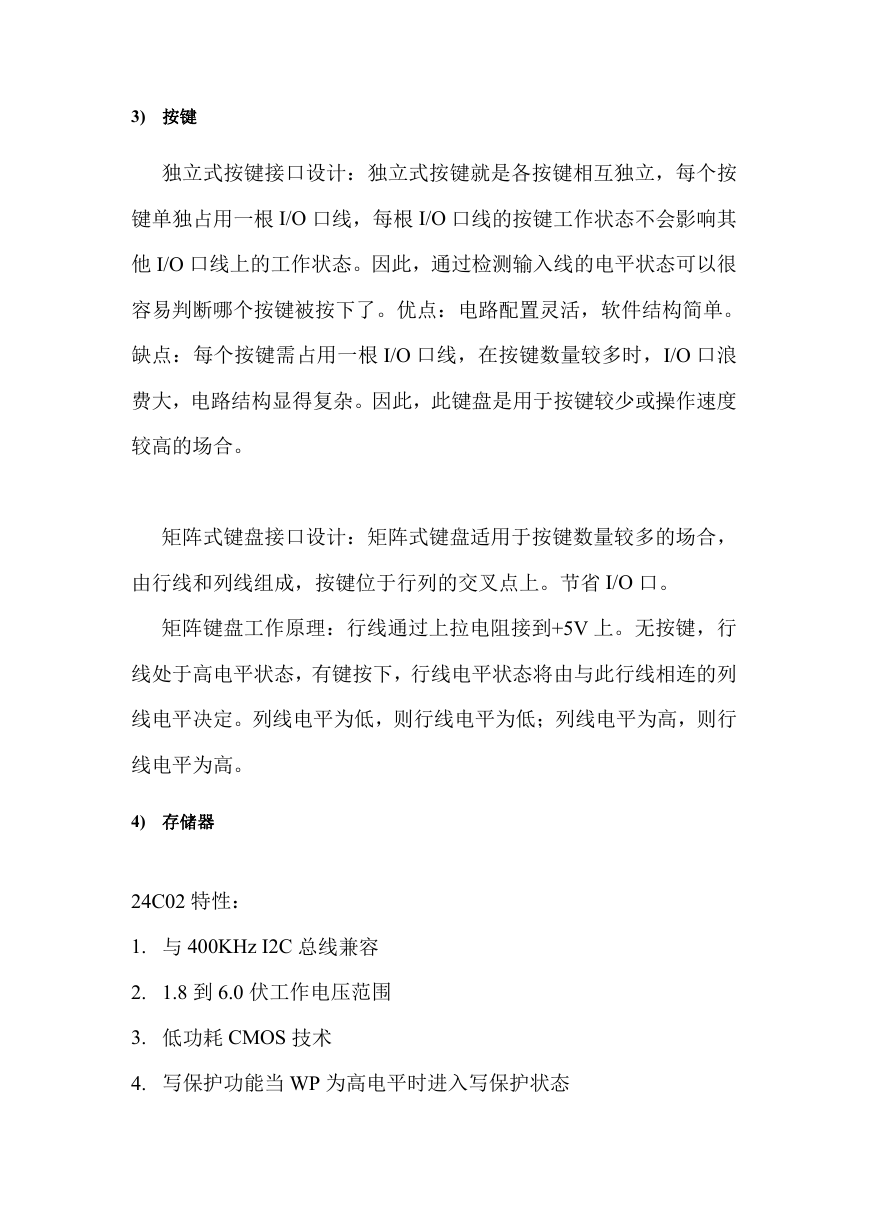

3) 按键 独立式按键接口设计:独立式按键就是各按键相互独立,每个按 键单独占用一根 I/O 口线,每根 I/O 口线的按键工作状态不会影响其 他 I/O 口线上的工作状态。因此,通过检测输入线的电平状态可以很 容易判断哪个按键被按下了。优点:电路配置灵活,软件结构简单。 缺点:每个按键需占用一根 I/O 口线,在按键数量较多时,I/O 口浪 费大,电路结构显得复杂。因此,此键盘是用于按键较少或操作速度 较高的场合。 矩阵式键盘接口设计:矩阵式键盘适用于按键数量较多的场合, 由行线和列线组成,按键位于行列的交叉点上。节省 I/O 口。 矩阵键盘工作原理:行线通过上拉电阻接到+5V 上。无按键,行 线处于高电平状态,有键按下,行线电平状态将由与此行线相连的列 线电平决定。列线电平为低,则行线电平为低;列线电平为高,则行 线电平为高。 4) 存储器 24C02 特性: 1. 与 400KHz I2C 总线兼容 2. 1.8 到 6.0 伏工作电压范围 3. 低功耗 CMOS 技术 4. 写保护功能当 WP 为高电平时进入写保护状态

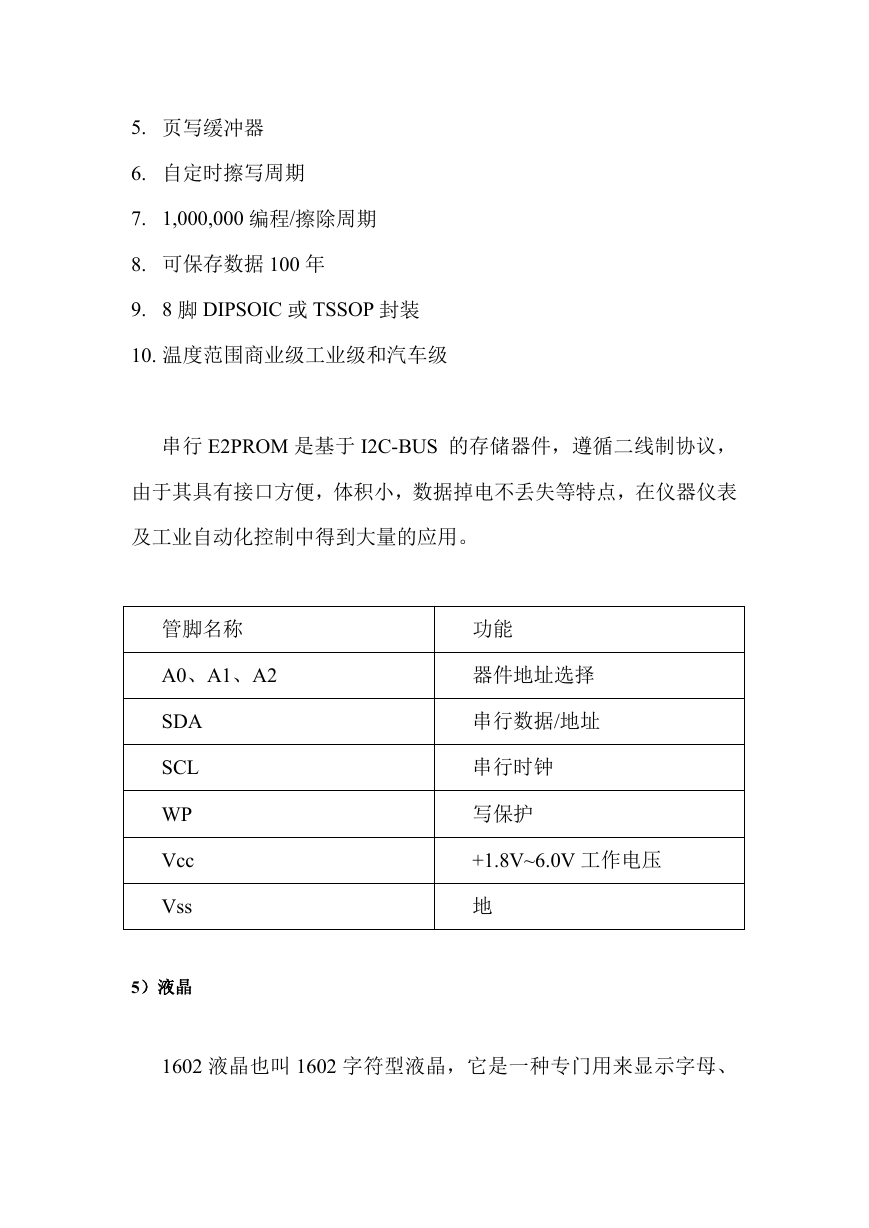

5. 页写缓冲器 6. 自定时擦写周期 7. 1,000,000 编程/擦除周期 8. 可保存数据 100 年 9. 8 脚 DIPSOIC 或 TSSOP 封装 10. 温度范围商业级工业级和汽车级 串行 E2PROM 是基于 I2C-BUS 的存储器件,遵循二线制协议, 由于其具有接口方便,体积小,数据掉电不丢失等特点,在仪器仪表 及工业自动化控制中得到大量的应用。 管脚名称 A0、A1、A2 SDA SCL WP Vcc Vss 5)液晶 功能 器件地址选择 串行数据/地址 串行时钟 写保护 +1.8V~6.0V 工作电压 地 1602 液晶也叫 1602 字符型液晶,它是一种专门用来显示字母、

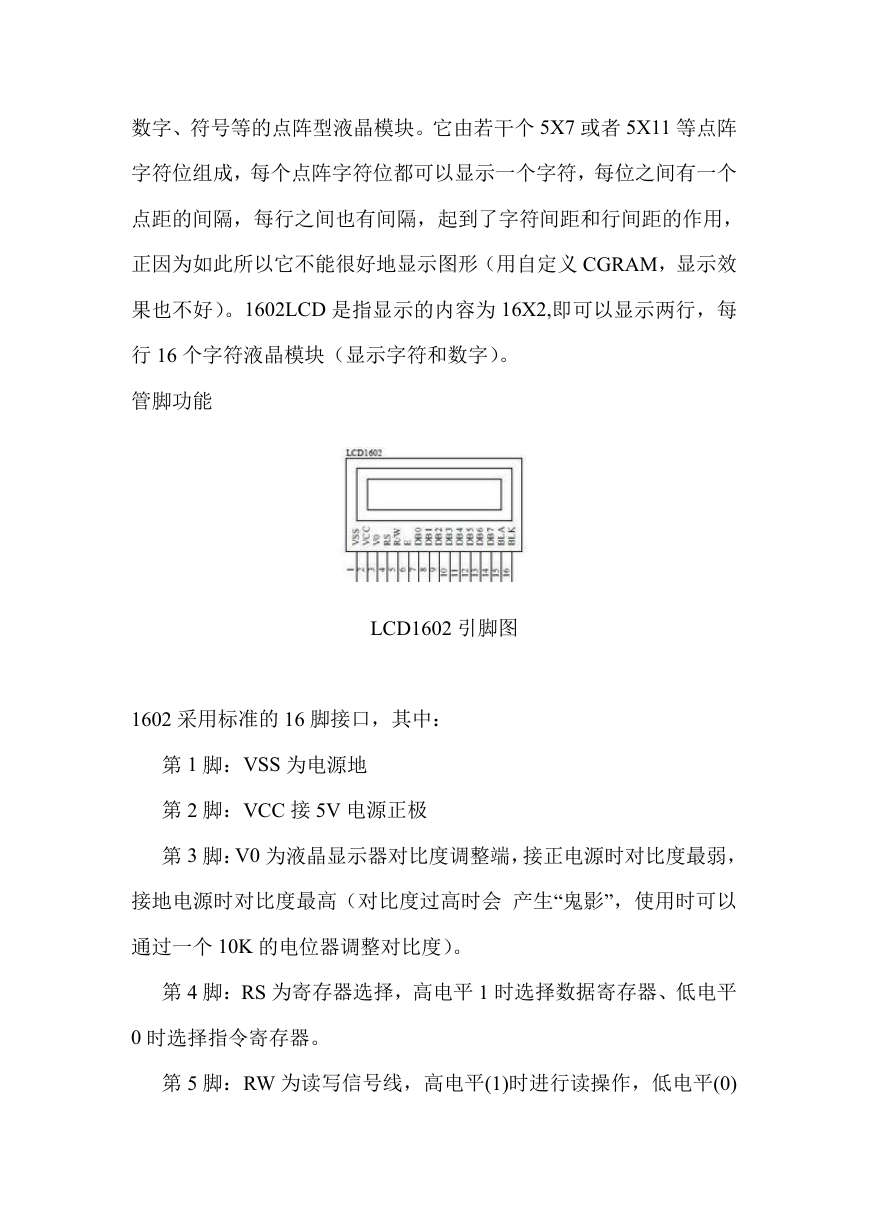

数字、符号等的点阵型液晶模块。它由若干个 5X7 或者 5X11 等点阵 字符位组成,每个点阵字符位都可以显示一个字符,每位之间有一个 点距的间隔,每行之间也有间隔,起到了字符间距和行间距的作用, 正因为如此所以它不能很好地显示图形(用自定义 CGRAM,显示效 果也不好)。1602LCD 是指显示的内容为 16X2,即可以显示两行,每 行 16 个字符液晶模块(显示字符和数字)。 管脚功能 LCD1602 引脚图 1602 采用标准的 16 脚接口,其中: 第 1 脚:VSS 为电源地 第 2 脚:VCC 接 5V 电源正极 第 3 脚:V0 为液晶显示器对比度调整端,接正电源时对比度最弱, 接地电源时对比度最高(对比度过高时会 产生“鬼影”,使用时可以 通过一个 10K 的电位器调整对比度)。 第 4 脚:RS 为寄存器选择,高电平 1 时选择数据寄存器、低电平 0 时选择指令寄存器。 第 5 脚:RW 为读写信号线,高电平(1)时进行读操作,低电平(0)
时进行写操作。 第 6 脚:E(或 EN)端为使能(enable)端,高电平(1)时读取信息, 负跳变时执行指令。 第 7~14 脚:D0~D7 为 8 位双向数据端。 第 15~16 脚:空脚或背灯电源。15 脚背光正极,16 脚背光负极。 特征: 1.3.3V 或 5V 工作电压,对比度可调 2.内含复位电路 3.提供各种控制命令,如:清屏、字符闪烁、光标闪烁、显示移 位等多种功能 4.有 80 字节显示数据存储器 DDRAM 5.内建有 192 个 5X7 点阵的字型的字符发生器 CGROM 6.8 个可由用户自定义的 5X7 的字符发生器 CGRAM 6)稳压电源电路 1. 7805 概述 7805 是我们最常用到的稳压芯片了,它的使用方便,用很简单的 电路即可以输入一个直流稳压电源,它的输出电压为 5v。它有很多的 系列如 ka7805,ads7805,cw7805 等,性能有微小的差别,最常用是 lm7805,下图为其结构见图:
