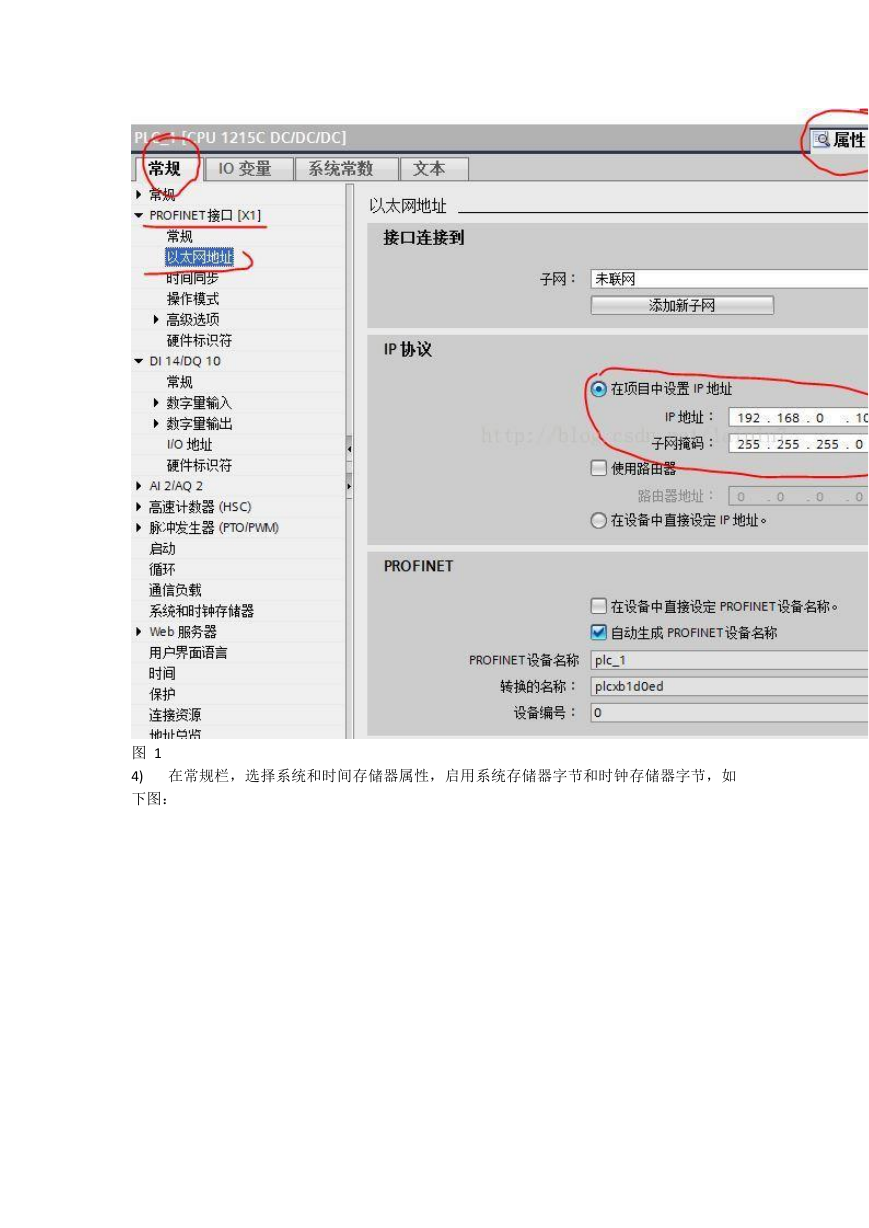

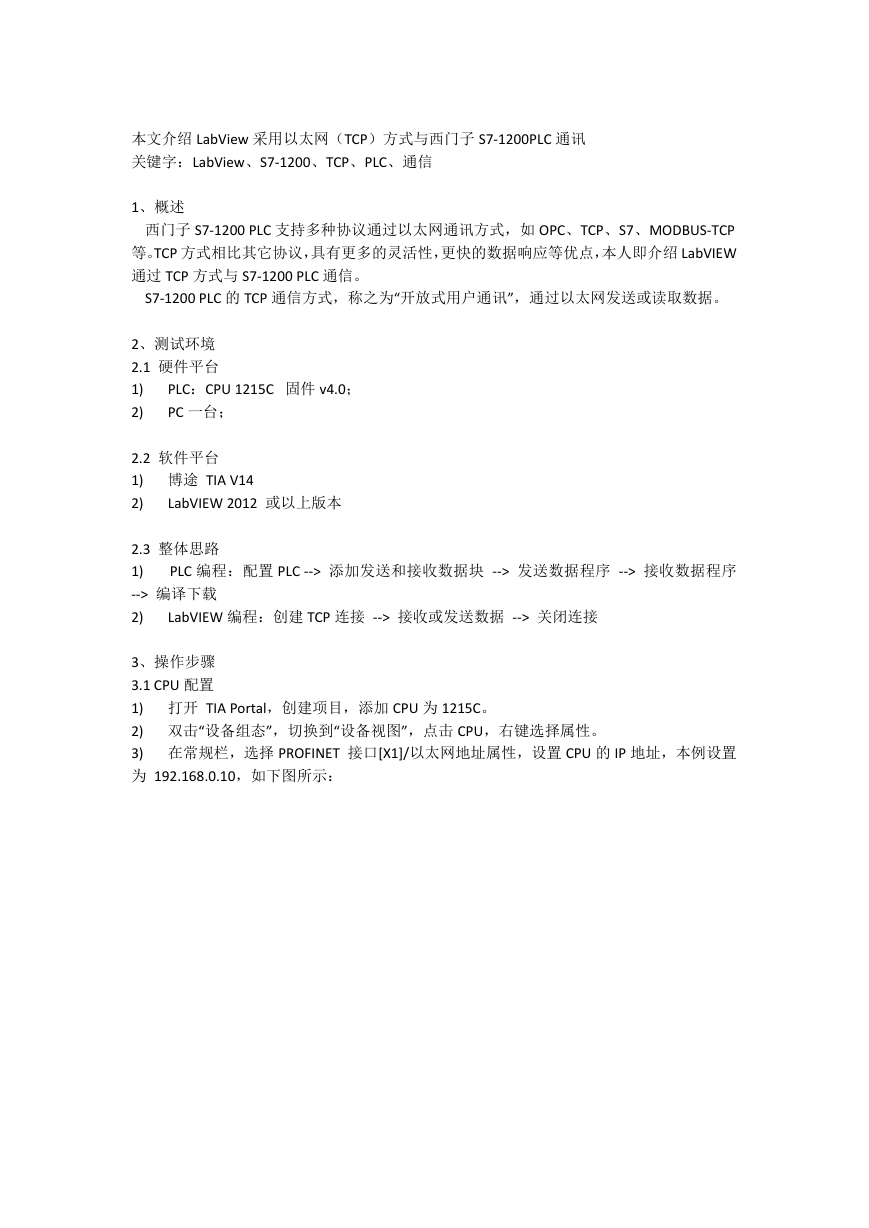

    本文介绍 LabView 采用以太网（TCP）方式与西门子 S7-1200PLC 通讯 关键字：LabView、S7-1200、TCP、PLC、通信 1、概述 西门子 S7-1200 PLC 支持多种协议通过以太网通讯方式，如 OPC、TCP、S7、MODBUS-TCP 等。TCP 方式相比其它协议，具有更多的灵活性，更快的数据响应等优点，本人即介绍 LabVIEW 通过 TCP 方式与 S7-1200 PLC 通信。 S7-1200 PLC 的 TCP 通信方式，称之为“开放式用户通讯”，通过以太网发送或读取数据。 2、测试环境 2.1 硬件平台 1) 2) PLC：CPU 1215C 固件 v4.0； PC 一台； 2.2 软件平台 1) 博途 TIA V14 2) LabVIEW 2012 或以上版本 2.3 整体思路 1) --> 编译下载 2) PLC 编程：配置 PLC --> 添加发送和接收数据块 --> 发送数据程序 --> 接收数据程序 LabVIEW 编程：创建 TCP 连接 --> 接收或发送数据 --> 关闭连接 3、操作步骤 3.1 CPU 配置 1) 打开 TIA Portal，创建项目，添加 CPU 为 1215C。 2) 双击“设备组态”，切换到“设备视图”，点击 CPU，右键选择属性。 3) 在常规栏，选择 PROFINET 接口[X1]/以太网地址属性，设置 CPU 的 IP 地址，本例设置 为 192.168.0.10，如下图所示：

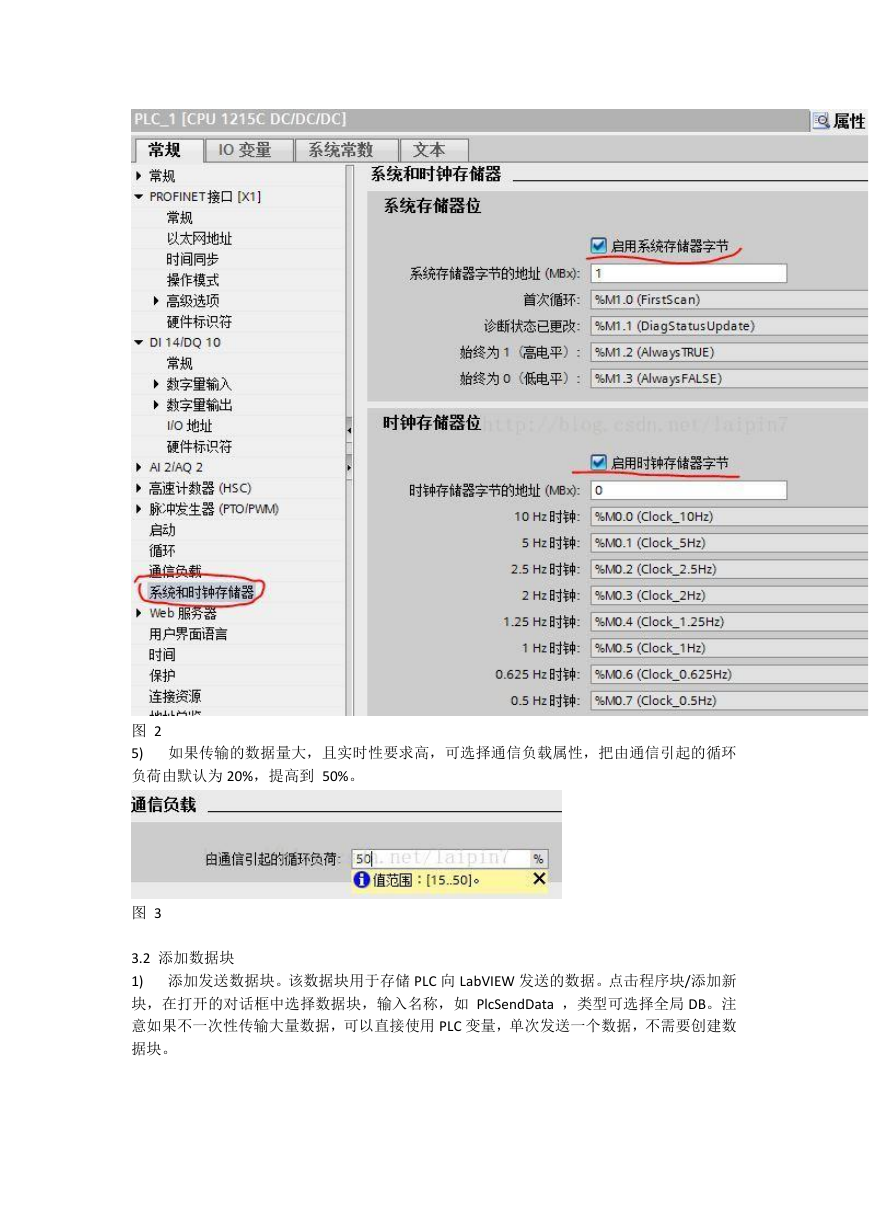

    图 1 4) 在常规栏，选择系统和时间存储器属性，启用系统存储器字节和时钟存储器字节，如 下图：

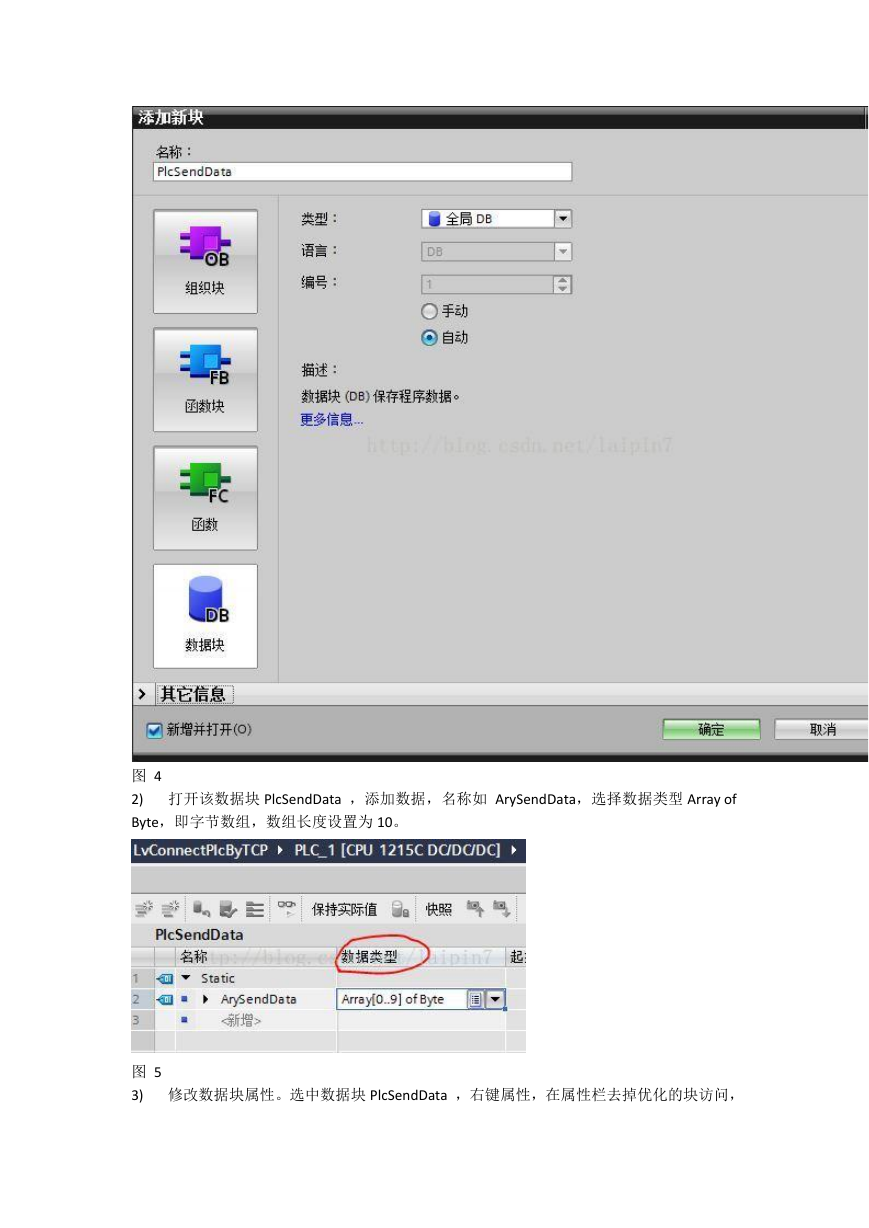

    图 2 5) 如果传输的数据量大，且实时性要求高，可选择通信负载属性，把由通信引起的循环 负荷由默认为 20%，提高到 50%。 图 3 3.2 添加数据块 1) 添加发送数据块。该数据块用于存储 PLC 向 LabVIEW 发送的数据。点击程序块/添加新 块，在打开的对话框中选择数据块，输入名称，如 PlcSendData ，类型可选择全局 DB。注 意如果不一次性传输大量数据，可以直接使用 PLC 变量，单次发送一个数据，不需要创建数 据块。
    图 4 2) 打开该数据块 PlcSendData ，添加数据，名称如 ArySendData，选择数据类型 Array of Byte，即字节数组，数组长度设置为 10。 图 5 3) 修改数据块属性。选中数据块 PlcSendData ，右键属性，在属性栏去掉优化的块访问，

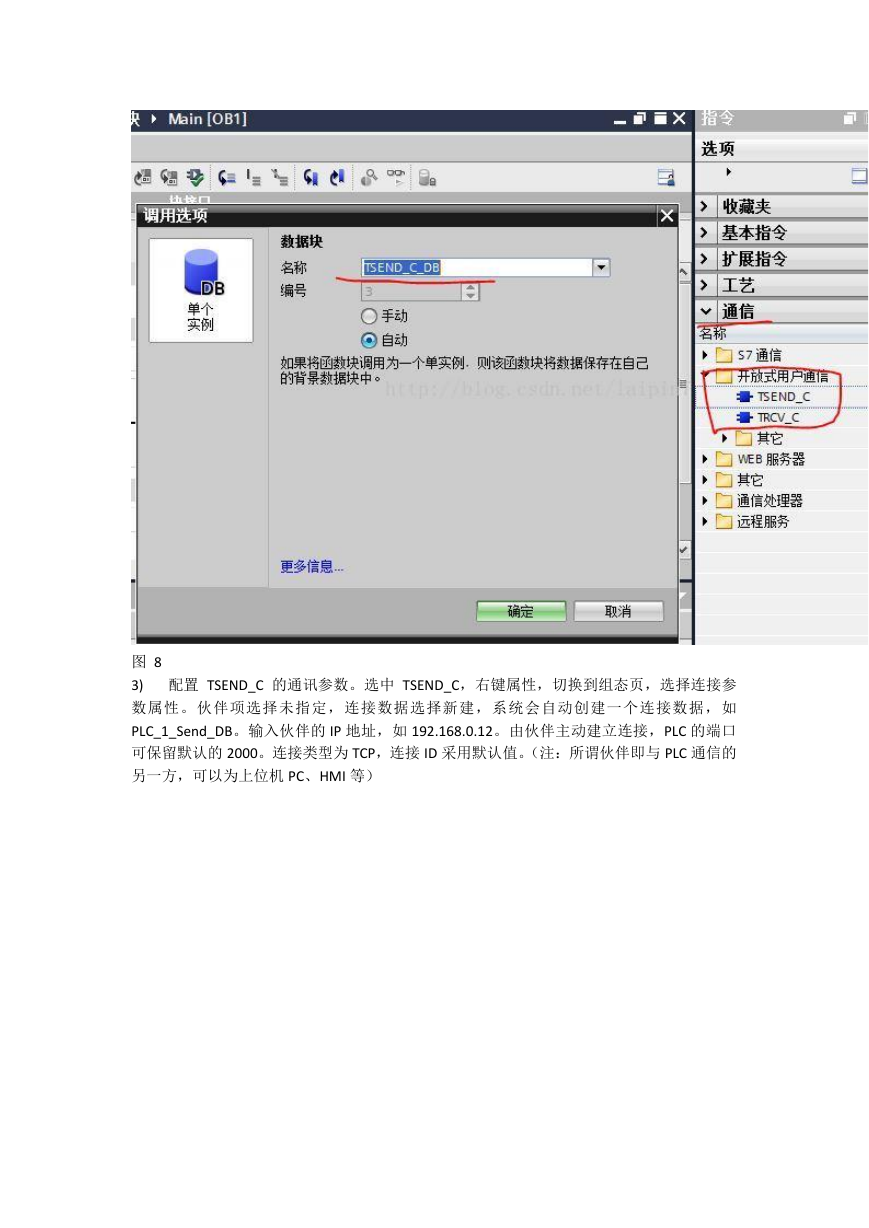

    以支持绝对寻址模式。 图 6 4) PlcRecvData，数据类型 Array of Byte，操作方法同步骤 1、2、3。 添加接收数据块。该数据块用于存储 LabVIEW 向 PLC 发送的数据。数据块名称 图 7 3.3 编写发送数据程序 1) 打开 Main 程序 2) 添加指令通信/开放式用户通信/TSEND_C 到程序段 1，调用选项的数据块名称采用默认。

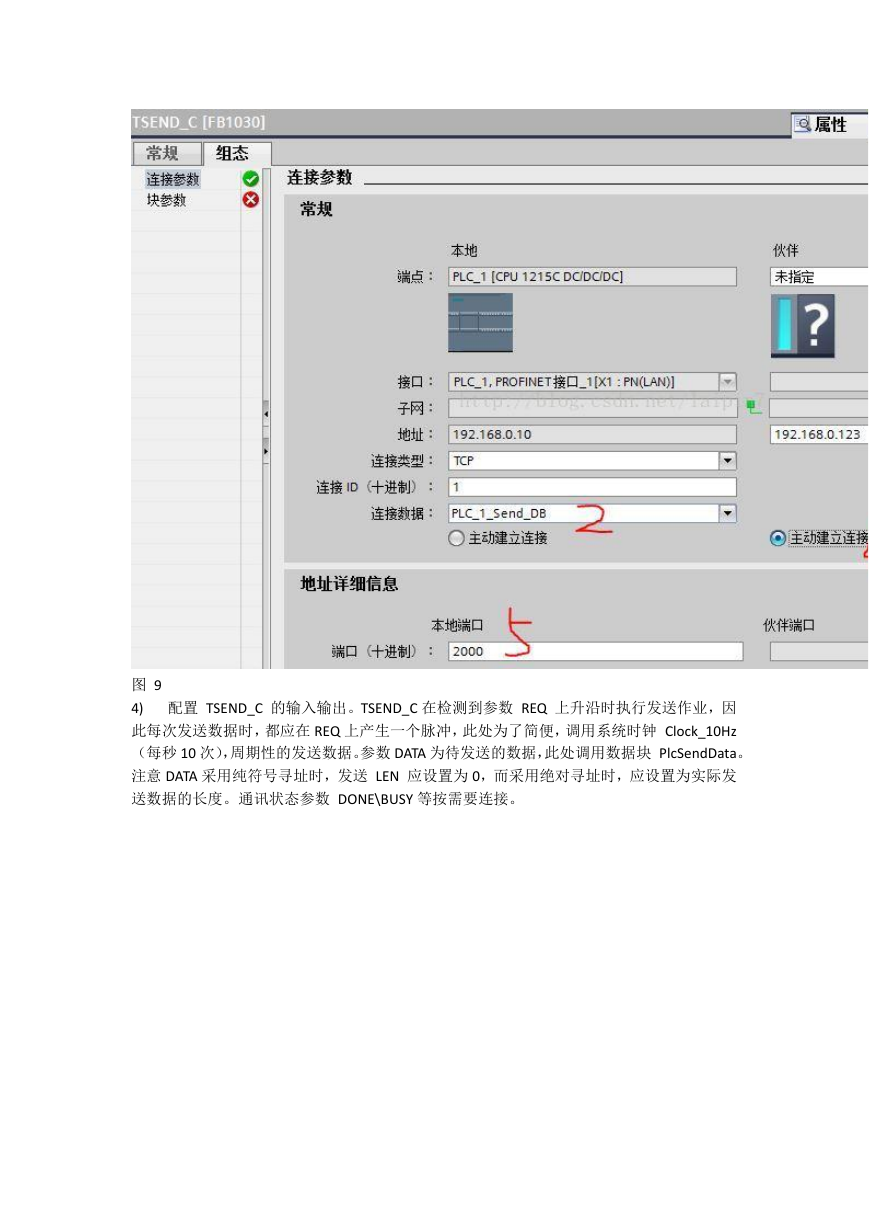

    图 8 3) 配置 TSEND_C 的通讯参数。选中 TSEND_C，右键属性，切换到组态页，选择连接参 数属性。伙伴项选择未指定，连接数据选择新建，系统会自动创建一个连接数据，如 PLC_1_Send_DB。输入伙伴的 IP 地址，如 192.168.0.12。由伙伴主动建立连接，PLC 的端口 可保留默认的 2000。连接类型为 TCP，连接 ID 采用默认值。（注：所谓伙伴即与 PLC 通信的 另一方，可以为上位机 PC、HMI 等）

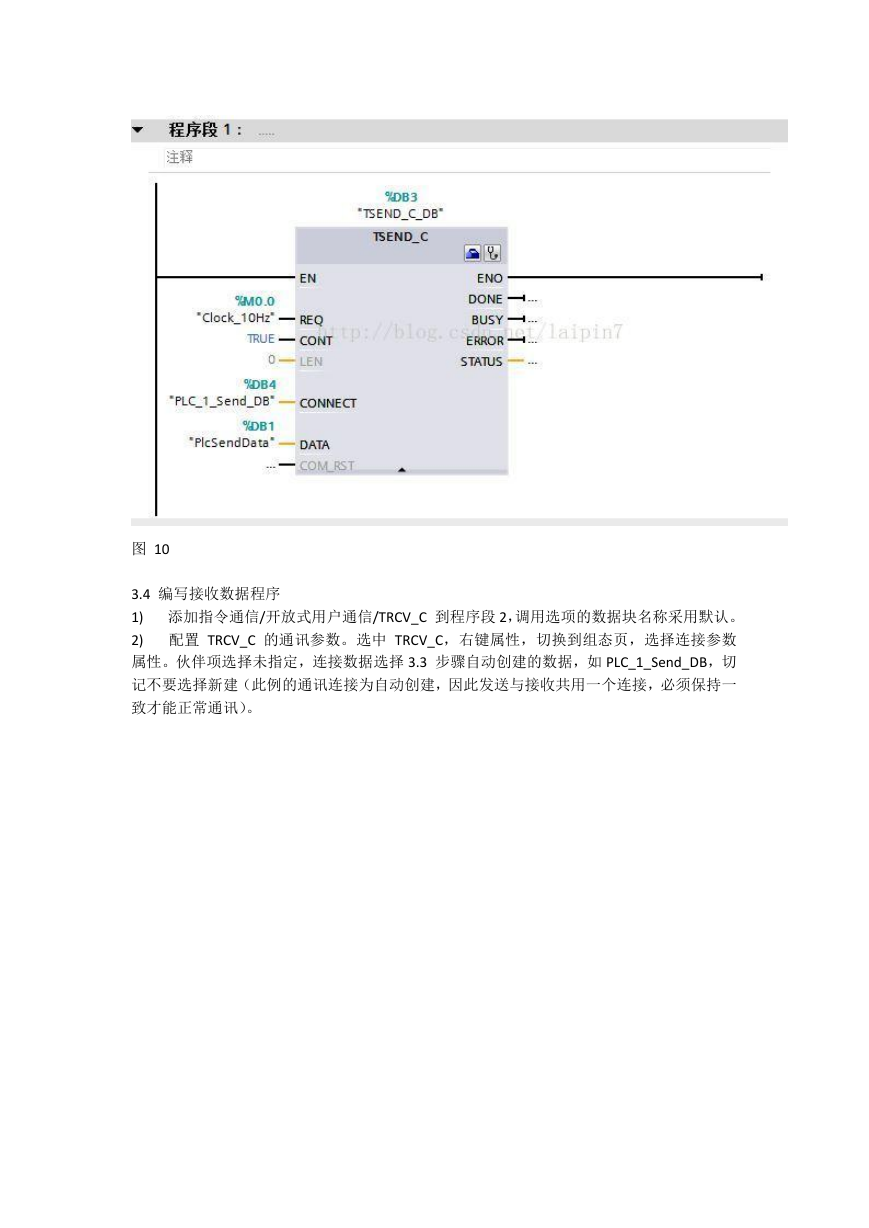

    图 9 4) 配置 TSEND_C 的输入输出。TSEND_C 在检测到参数 REQ 上升沿时执行发送作业，因 此每次发送数据时，都应在 REQ 上产生一个脉冲，此处为了简便，调用系统时钟 Clock_10Hz （每秒 10 次），周期性的发送数据。参数 DATA 为待发送的数据，此处调用数据块 PlcSendData。 注意 DATA 采用纯符号寻址时，发送 LEN 应设置为 0，而采用绝对寻址时，应设置为实际发 送数据的长度。通讯状态参数 DONE\BUSY 等按需要连接。
    图 10 3.4 编写接收数据程序 1) 添加指令通信/开放式用户通信/TRCV_C 到程序段 2，调用选项的数据块名称采用默认。 2) 配置 TRCV_C 的通讯参数。选中 TRCV_C，右键属性，切换到组态页，选择连接参数 属性。伙伴项选择未指定，连接数据选择 3.3 步骤自动创建的数据，如 PLC_1_Send_DB，切 记不要选择新建（此例的通讯连接为自动创建，因此发送与接收共用一个连接，必须保持一 致才能正常通讯）。
