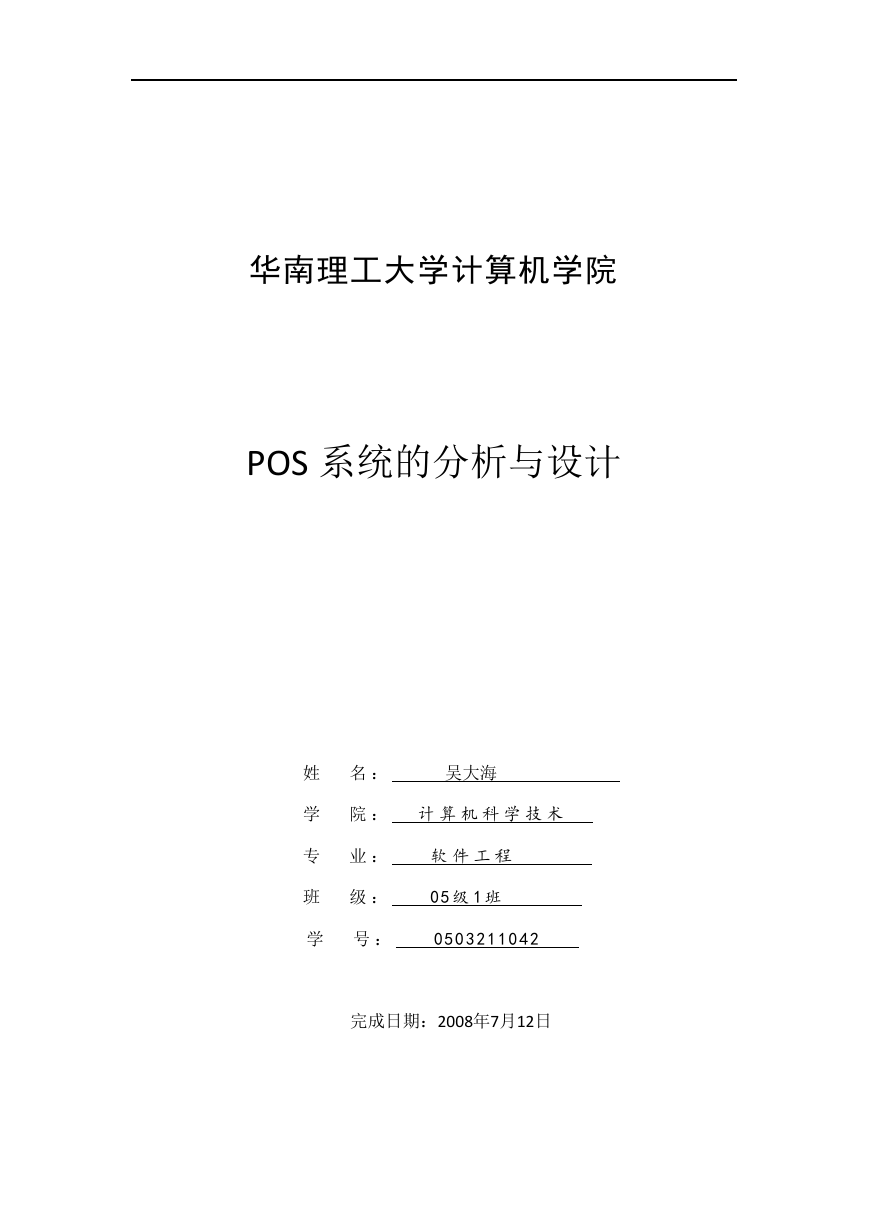

    华南理工大学计算机学院 POS 系统的分析与设计 姓 名 ： 吴大海 学 院 ： 计 算 机 科 学 技 术 专 业 ： 软 件 工 程 班 级 ： 05 级 1 班 学 号 ： 05 0 3 2 1 1 0 4 2 完成日期：2008年7月12日

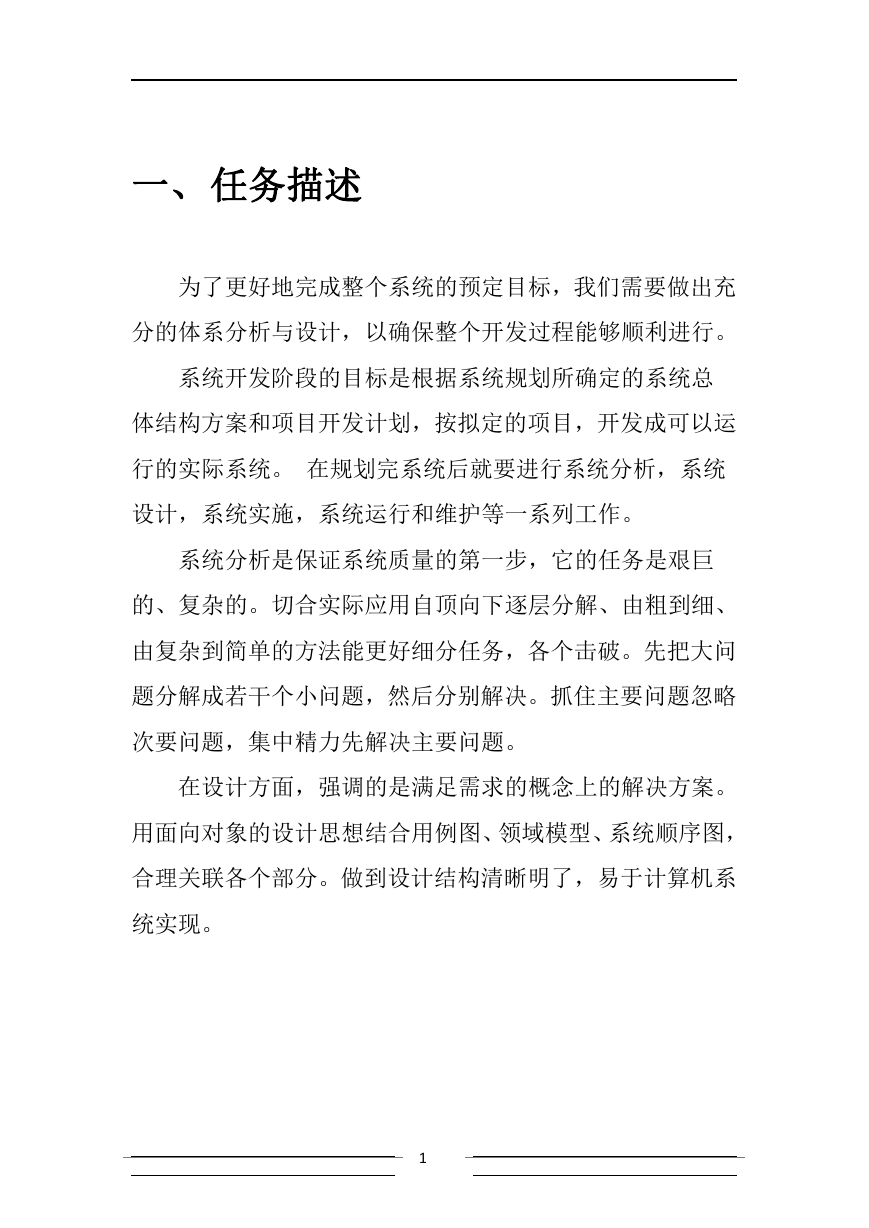

    一、任务描述 为了更好地完成整个系统的预定目标，我们需要做出充 分的体系分析与设计，以确保整个开发过程能够顺利进行。 系统开发阶段的目标是根据系统规划所确定的系统总 体结构方案和项目开发计划，按拟定的项目，开发成可以运 行的实际系统。 在规划完系统后就要进行系统分析，系统 设计，系统实施，系统运行和维护等一系列工作。 系统分析是保证系统质量的第一步，它的任务是艰巨 的、复杂的。切合实际应用自顶向下逐层分解、由粗到细、 由复杂到简单的方法能更好细分任务，各个击破。先把大问 题分解成若干个小问题，然后分别解决。抓住主要问题忽略 次要问题，集中精力先解决主要问题。 在设计方面，强调的是满足需求的概念上的解决方案。 用面向对象的设计思想结合用例图、领域模型、系统顺序图， 合理关联各个部分。做到设计结构清晰明了，易于计算机系 统实现。 1

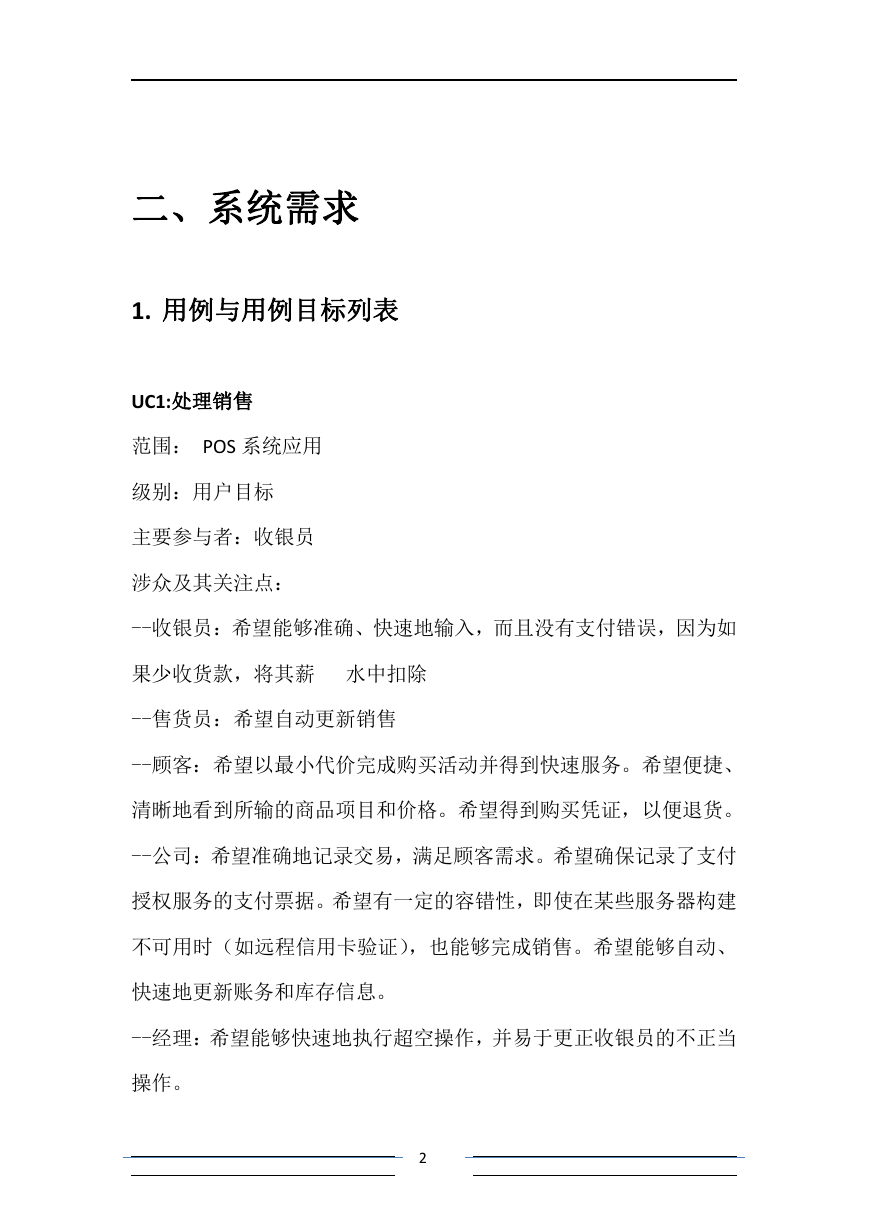

    二、系统需求 1. 用例与用例目标列表 UC1:处理销售 范围： POS 系统应用 级别：用户目标 主要参与者：收银员 涉众及其关注点： --收银员：希望能够准确、快速地输入，而且没有支付错误，因为如 果少收货款，将其薪 水中扣除 --售货员：希望自动更新销售 --顾客：希望以最小代价完成购买活动并得到快速服务。希望便捷、 清晰地看到所输的商品项目和价格。希望得到购买凭证，以便退货。 --公司：希望准确地记录交易，满足顾客需求。希望确保记录了支付 授权服务的支付票据。希望有一定的容错性，即使在某些服务器构建 不可用时（如远程信用卡验证），也能够完成销售。希望能够自动、 快速地更新账务和库存信息。 --经理：希望能够快速地执行超空操作，并易于更正收银员的不正当 操作。 2

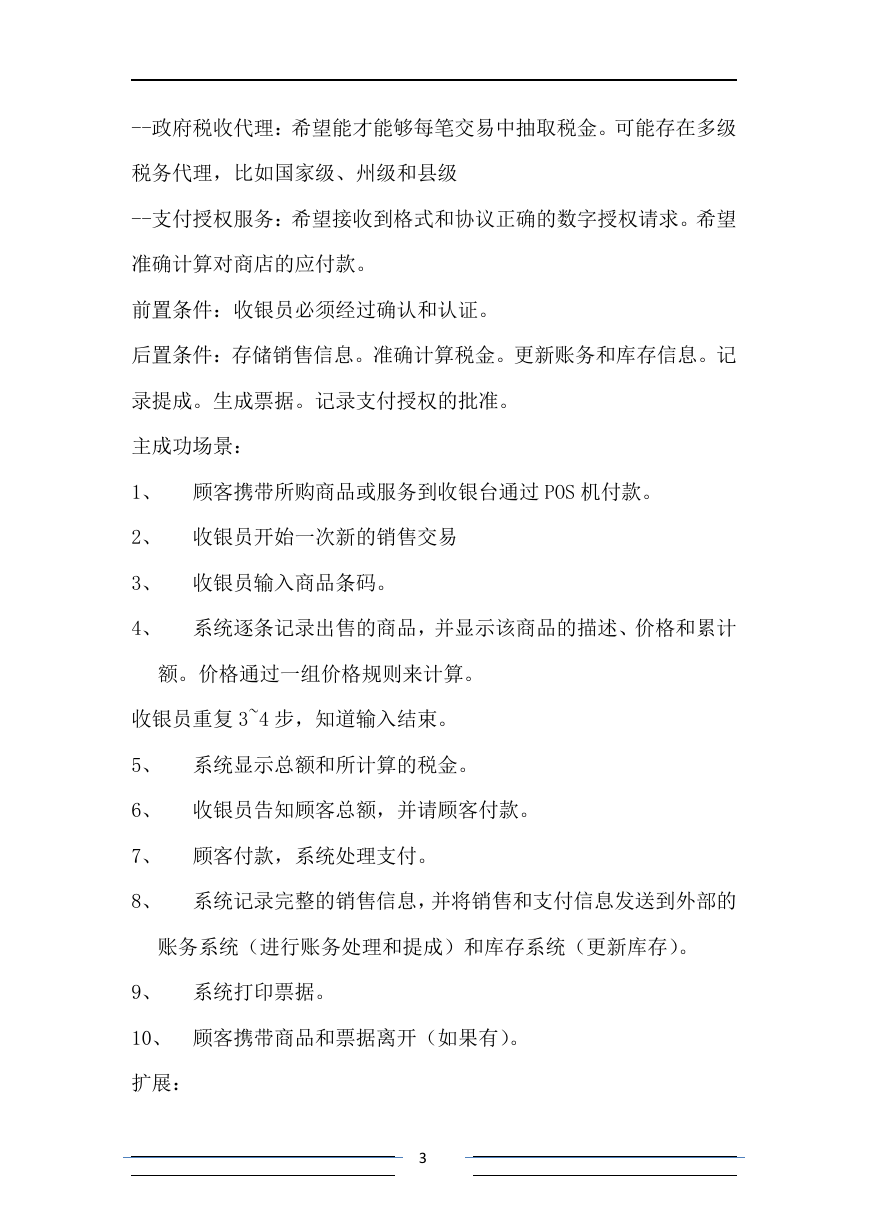

    --政府税收代理：希望能才能够每笔交易中抽取税金。可能存在多级 税务代理，比如国家级、州级和县级 --支付授权服务：希望接收到格式和协议正确的数字授权请求。希望 准确计算对商店的应付款。 前置条件：收银员必须经过确认和认证。 后置条件：存储销售信息。准确计算税金。更新账务和库存信息。记 录提成。生成票据。记录支付授权的批准。 主成功场景： 1、 顾客携带所购商品或服务到收银台通过 POS 机付款。 2、 收银员开始一次新的销售交易 3、 收银员输入商品条码。 4、 系统逐条记录出售的商品，并显示该商品的描述、价格和累计 额。价格通过一组价格规则来计算。 收银员重复 3~4 步，知道输入结束。 5、 系统显示总额和所计算的税金。 6、 收银员告知顾客总额，并请顾客付款。 7、 顾客付款，系统处理支付。 8、 系统记录完整的销售信息，并将销售和支付信息发送到外部的 账务系统（进行账务处理和提成）和库存系统（更新库存）。 9、 系统打印票据。 10、 顾客携带商品和票据离开（如果有）。 扩展： 3

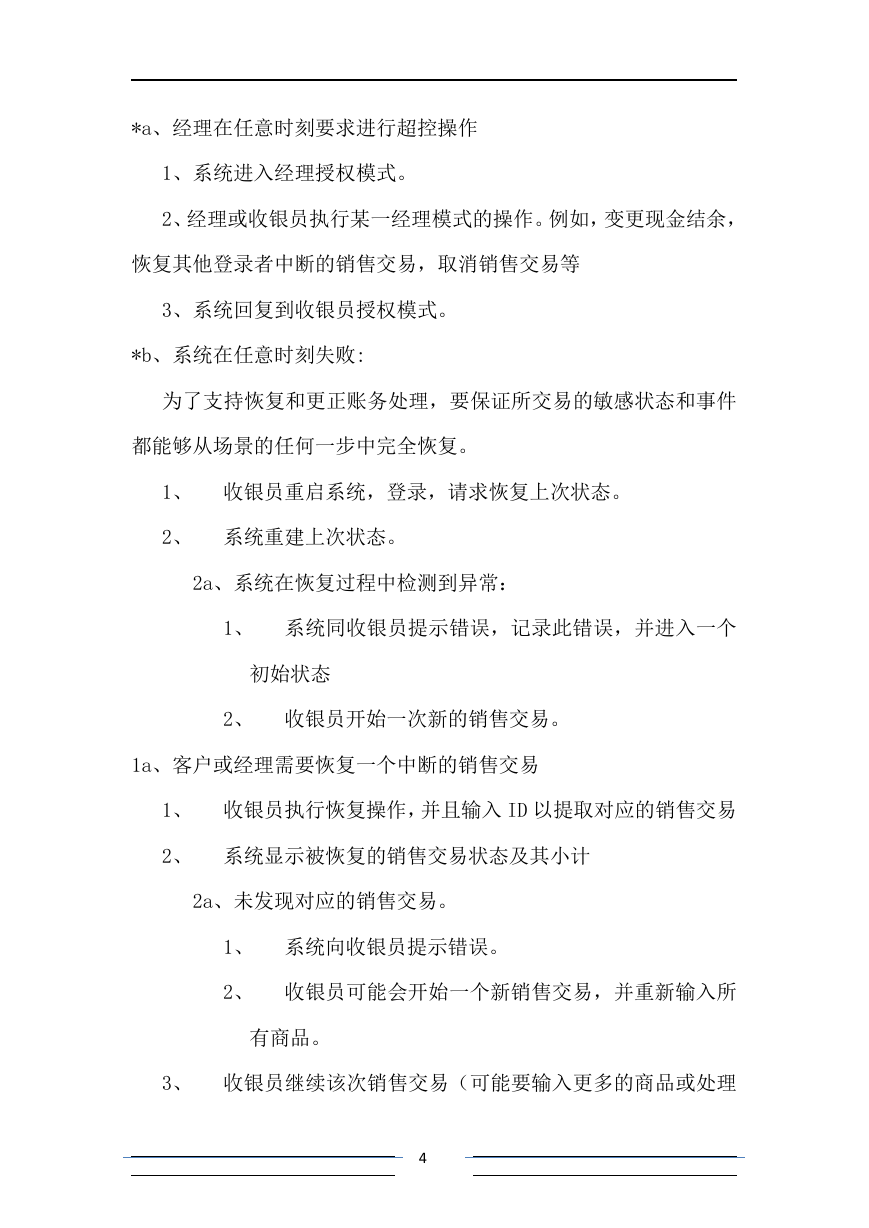

    *a、经理在任意时刻要求进行超控操作 1、系统进入经理授权模式。 2、经理或收银员执行某一经理模式的操作。例如，变更现金结余， 恢复其他登录者中断的销售交易，取消销售交易等 3、系统回复到收银员授权模式。 *b、系统在任意时刻失败: 为了支持恢复和更正账务处理，要保证所交易的敏感状态和事件 都能够从场景的任何一步中完全恢复。 1、 收银员重启系统，登录，请求恢复上次状态。 2、 系统重建上次状态。 2a、系统在恢复过程中检测到异常： 1、 系统同收银员提示错误，记录此错误，并进入一个 初始状态 2、 收银员开始一次新的销售交易。 1a、客户或经理需要恢复一个中断的销售交易 1、 收银员执行恢复操作，并且输入 ID 以提取对应的销售交易 2、 系统显示被恢复的销售交易状态及其小计 2a、未发现对应的销售交易。 1、 系统向收银员提示错误。 2、 收银员可能会开始一个新销售交易，并重新输入所 有商品。 3、 收银员继续该次销售交易（可能要输入更多的商品或处理 4

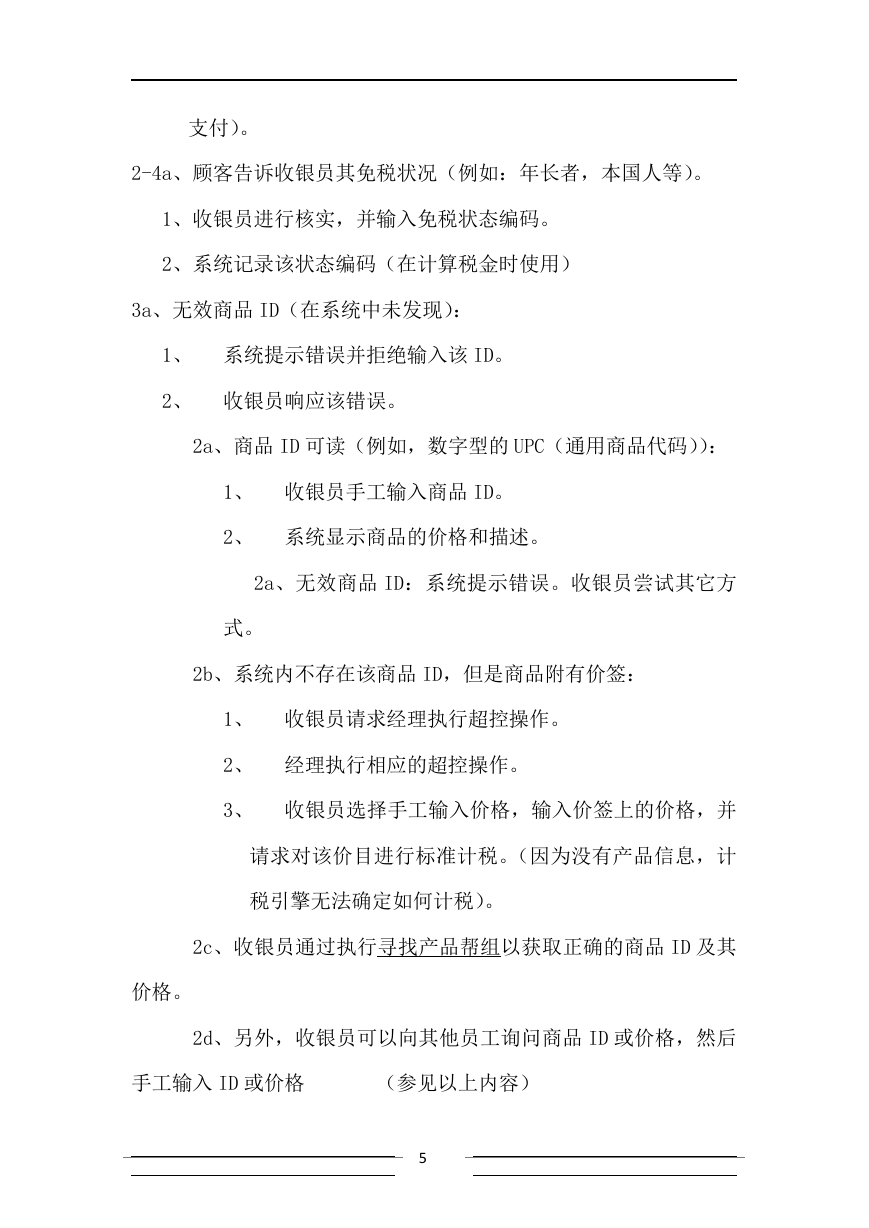

    支付）。 2-4a、顾客告诉收银员其免税状况（例如：年长者，本国人等）。 1、收银员进行核实，并输入免税状态编码。 2、系统记录该状态编码（在计算税金时使用） 3a、无效商品 ID（在系统中未发现）： 1、 系统提示错误并拒绝输入该 ID。 2、 收银员响应该错误。 2a、商品 ID 可读（例如，数字型的 UPC（通用商品代码））： 1、 收银员手工输入商品 ID。 2、 系统显示商品的价格和描述。 2a、无效商品 ID：系统提示错误。收银员尝试其它方 式。 2b、系统内不存在该商品 ID，但是商品附有价签： 1、 收银员请求经理执行超控操作。 2、 经理执行相应的超控操作。 3、 收银员选择手工输入价格，输入价签上的价格，并 请求对该价目进行标准计税。（因为没有产品信息，计 税引擎无法确定如何计税）。 2c、收银员通过执行寻找产品帮组以获取正确的商品 ID 及其 价格。 2d、另外，收银员可以向其他员工询问商品 ID 或价格，然后 手工输入 ID 或价格 （参见以上内容） 5
    3b、当有多个商品项目属于同一类别的时候（例如 5 个汉堡），不必 记录每一个商品项目的唯一标识： 1、 收银员可以输入类别的标识和商品的数量 3c、需要手工输入类别和价格（例如：花卉或纸牌及其价格）： 1、 收银员手工输入特定的类别代码及其价格。 3-6a、顾客要求收银员从所购商品中去掉一项： 所去除商品的价格必须小于收银员权限，否则需要经理执行超控操 作。 1、 收银员输入商品 ID 并将其删除。 2、 系统删除该项目并显示更新后的累计额 2a、商品价格超过了收银员权限： 1、 系统提示错误，并建议经理超控。 2、 收银员请求经理超控，完成超控后，重做该操作。 3-6b、顾客要求收银员取消销售交易： 1、收银员在系统中取消销售交易。 3-6c、收银员延迟销售交易： 1、系统记录销售交易信息，使其能够在任何 POS 登录中恢复操作。 2、系统显示用来恢复销售交易的“延迟票据”，其中包含商品项 目和销售交易 ID。 4a、系统定义的商品价格不是顾客预期的价格（顾客对此产生抱怨并 要求减价）： 1、 收银员请求经理批准 6

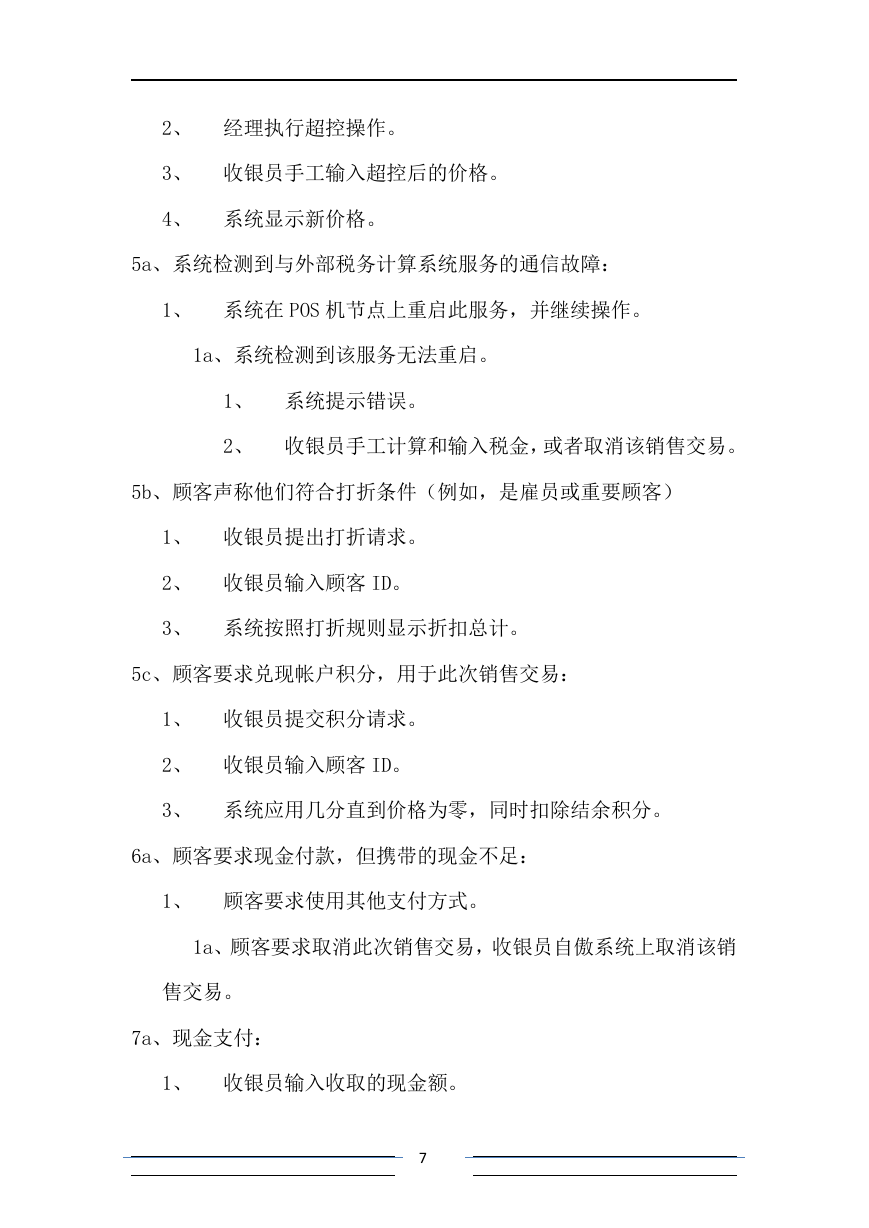

    2、 经理执行超控操作。 3、 收银员手工输入超控后的价格。 4、 系统显示新价格。 5a、系统检测到与外部税务计算系统服务的通信故障： 1、 系统在 POS 机节点上重启此服务，并继续操作。 1a、系统检测到该服务无法重启。 1、 系统提示错误。 2、 收银员手工计算和输入税金，或者取消该销售交易。 5b、顾客声称他们符合打折条件（例如，是雇员或重要顾客） 1、 收银员提出打折请求。 2、 收银员输入顾客 ID。 3、 系统按照打折规则显示折扣总计。 5c、顾客要求兑现帐户积分，用于此次销售交易： 1、 收银员提交积分请求。 2、 收银员输入顾客 ID。 3、 系统应用几分直到价格为零，同时扣除结余积分。 6a、顾客要求现金付款，但携带的现金不足： 1、 顾客要求使用其他支付方式。 1a、顾客要求取消此次销售交易，收银员自傲系统上取消该销 售交易。 7a、现金支付： 1、 收银员输入收取的现金额。 7
