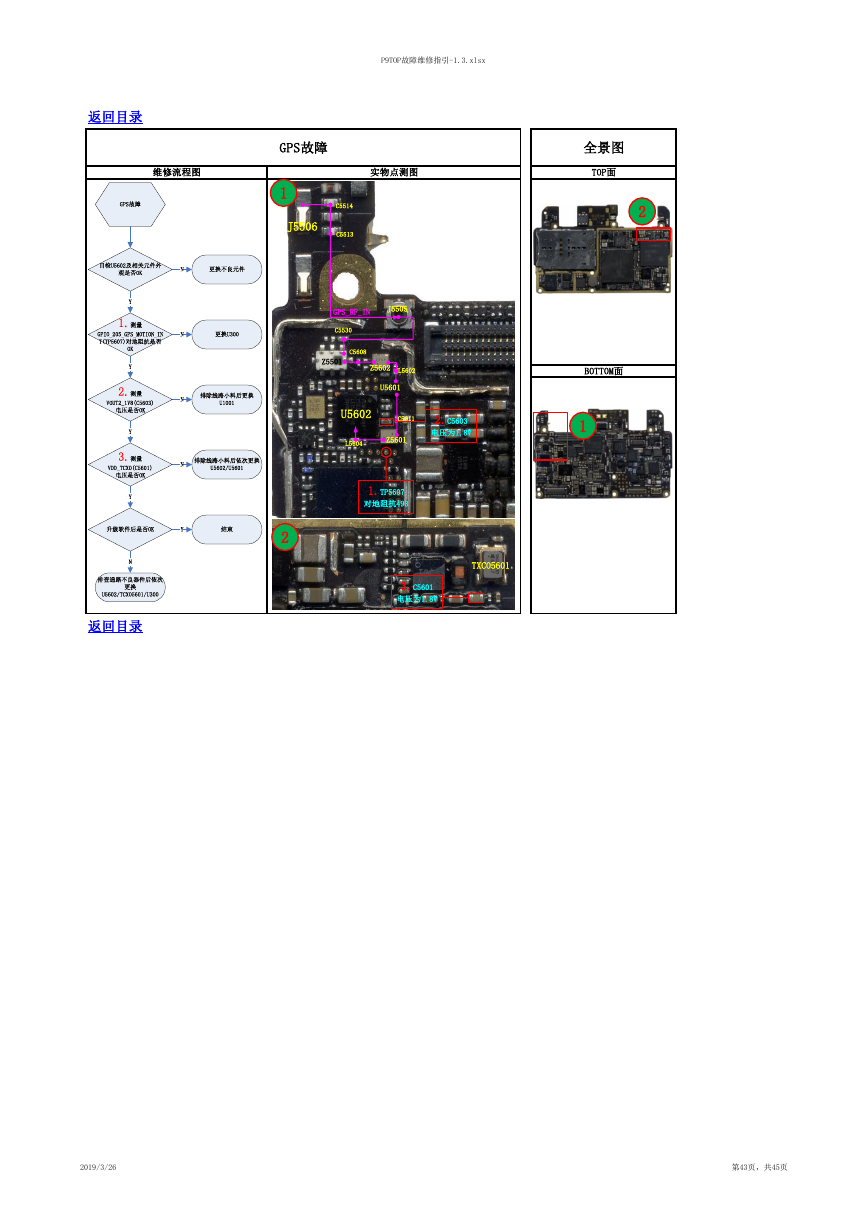

P9TOP故障维修指引-1.3.xlsx 返回目录 GPS故障 维修流程图 实物点测图 1 J5506 C5514 C5513 GPS_RF_IN J5505 C5530 C5608 Z5501 Z5602 L5602 U5601 U5602 C5611 L5604 Z5601 2.C5603 电压为1.8V 1.TP5607 对地阻抗493 2 TXCO5601 3.C5601 电压为1.8V 返回目录 全景图 TOP面 2 BOTTOM面 1 2019/3/26 第43页，共45页 GPS故障目检U5602及相关元件外观是否OK更换不良元件NYNYNYNY3.测量VDD_TCXO(C5601)电压是否OK1.测量 GPIO_205_GPS_MOTION_INT(TP5607)对地阻抗是否OK2.测量 VOUT2_1V8(C5603) 电压是否OK排除线路小料后依次更换U5602/U5601更换U300排除线路小料后更换U1001排查通路不良器件后依次更换U5602/TCXO5601/U300升级软件后是否OKY结束N
