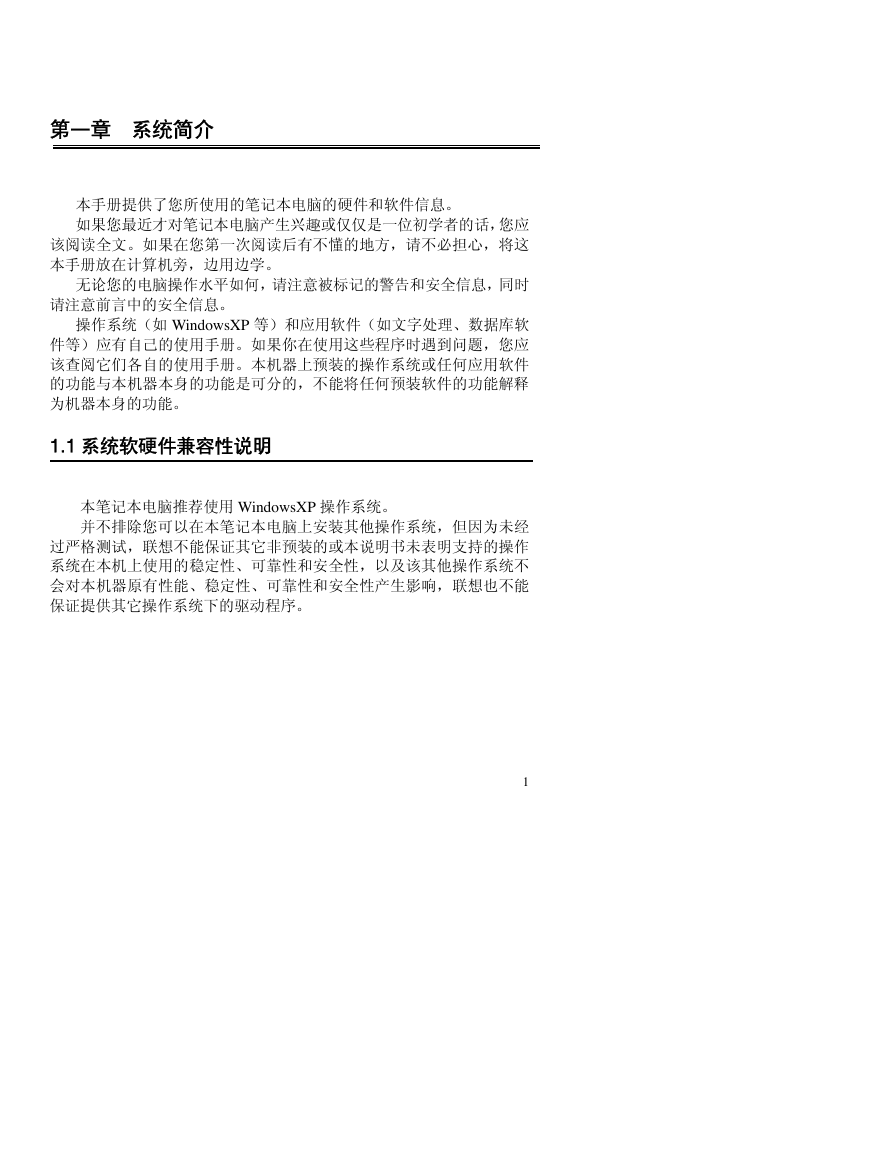

第一章系统简介本手册提供了您所使用的笔记本电脑的硬件和软件信息。如果您最近才对笔记本电脑产生兴趣或仅仅是一位初学者的话，您应该阅读全文。如果在您第一次阅读后有不懂的地方，请不必担心，将这本手册放在计算机旁，边用边学。无论您的电脑操作水平如何，请注意被标记的警告和安全信息，同时请注意前言中的安全信息。操作系统（如 WindowsXP 等）和应用软件（如文字处理、数据库软件等）应有自己的使用手册。如果你在使用这些程序时遇到问题，您应该查阅它们各自的使用手册。本机器上预装的操作系统或任何应用软件的功能与本机器本身的功能是可分的，不能将任何预装软件的功能解释为机器本身的功能。 1.1 系统软硬件兼容性说明本笔记本电脑推荐使用 WindowsXP 操作系统。并不排除您可以在本笔记本电脑上安装其他操作系统，但因为未经过严格测试，联想不能保证其它非预装的或本说明书未表明支持的操作系统在本机上使用的稳定性、可靠性和安全性，以及该其他操作系统不会对本机器原有性能、稳定性、可靠性和安全性产生影响，联想也不能保证提供其它操作系统下的驱动程序。 1

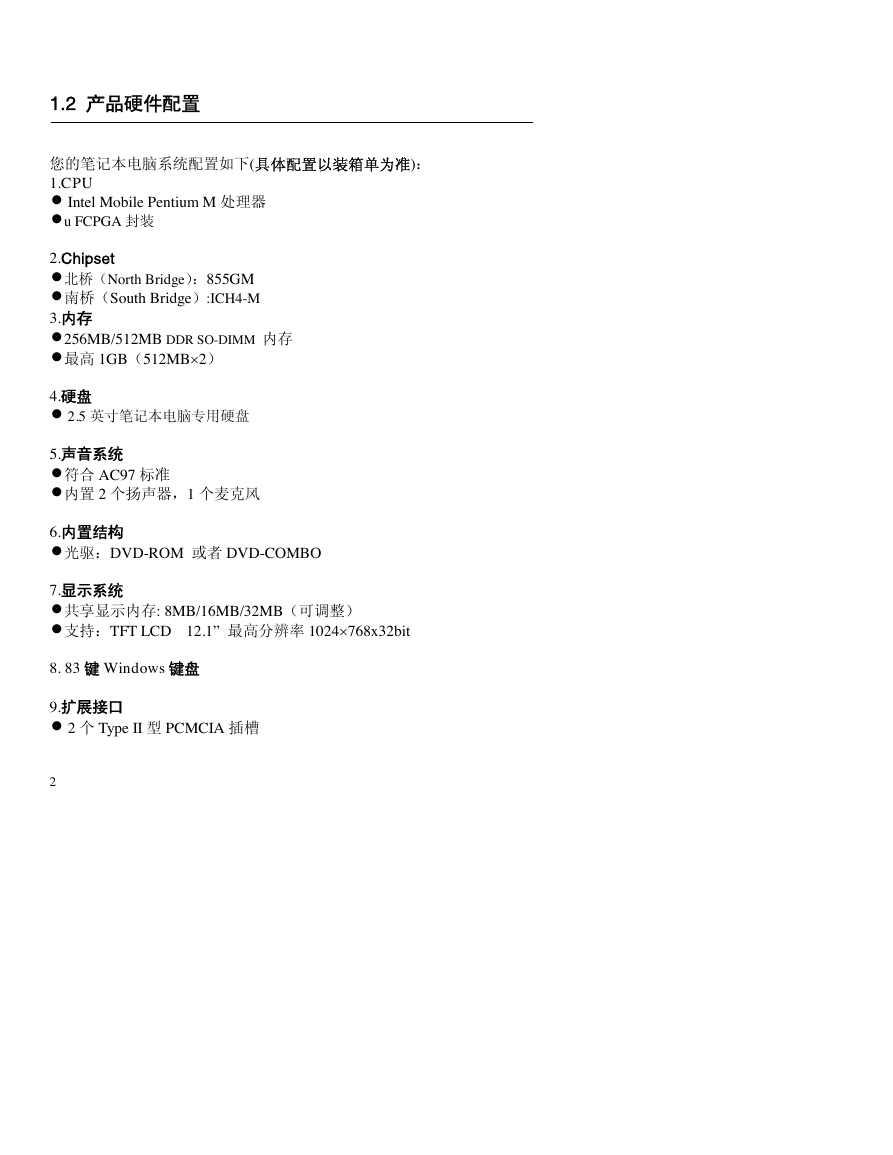

1.2 产品硬件配置您的笔记本电脑系统配置如下(具体配置以装箱单为准)： 1.CPU n Intel Mobile Pentium M 处理器 nu FCPGA 封装 2.Chipset n北桥（North Bridge）：855GM n南桥（South Bridge）:ICH4-M 3.内存 n256MB/512MB DDR SO-DIMM 内存 n最高 1GB（512MB×2） 4.硬盘 n 2.5 英寸笔记本电脑专用硬盘 5.声音系统 n符合 AC97 标准 n内置 2 个扬声器，1 个麦克风 6.内置结构 n光驱：DVD-ROM 或者 DVD-COMBO 7.显示系统 n共享显示内存: 8MB/16MB/32MB（可调整） n支持：TFT LCD 12.1” 最高分辨率 1024×768x32bit 8. 83 键 Windows 键盘 9.扩展接口 n 2 个 Type II 型 PCMCIA 插槽 2

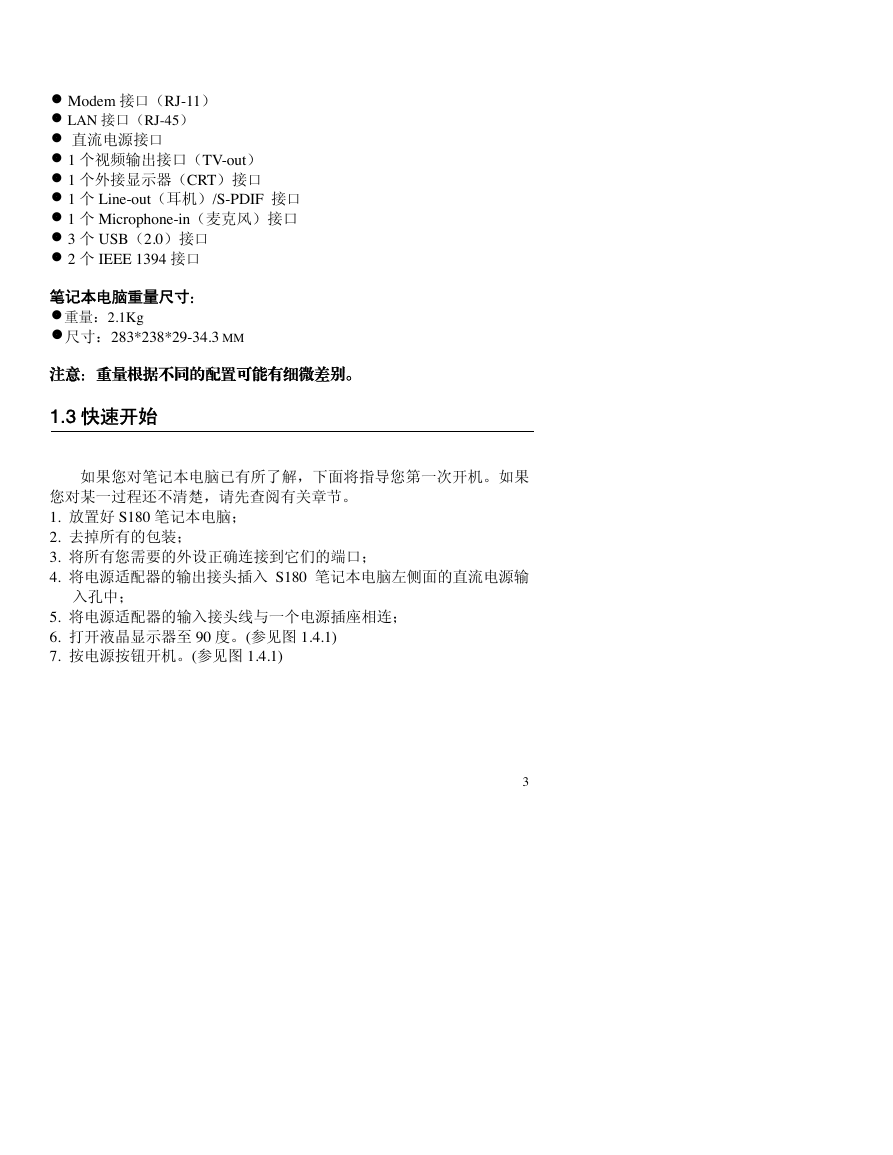

n Modem 接口（RJ-11） n LAN 接口（RJ-45） n 直流电源接口 n 1 个视频输出接口（TV-out） n 1 个外接显示器（CRT）接口 n 1 个 Line-out（耳机）/S-PDIF 接口 n 1 个 Microphone-in（麦克风）接口 n 3 个 USB（2.0）接口 n 2 个 IEEE 1394 接口笔记本电脑重量尺寸： n重量：2.1Kg n尺寸：283*238*29-34.3 MM 注意：重量根据不同的配置可能有细微差别。 1.3 快速开始如果您对笔记本电脑已有所了解，下面将指导您第一次开机。如果您对某一过程还不清楚，请先查阅有关章节。 1. 放置好 S180 笔记本电脑； 2. 去掉所有的包装； 3. 将所有您需要的外设正确连接到它们的端口； 4. 将电源适配器的输出接头插入 S180 笔记本电脑左侧面的直流电源输入孔中； 5. 将电源适配器的输入接头线与一个电源插座相连； 6. 打开液晶显示器至 90 度。(参见图 1.4.1) 7. 按电源按钮开机。(参见图 1.4.1) 3

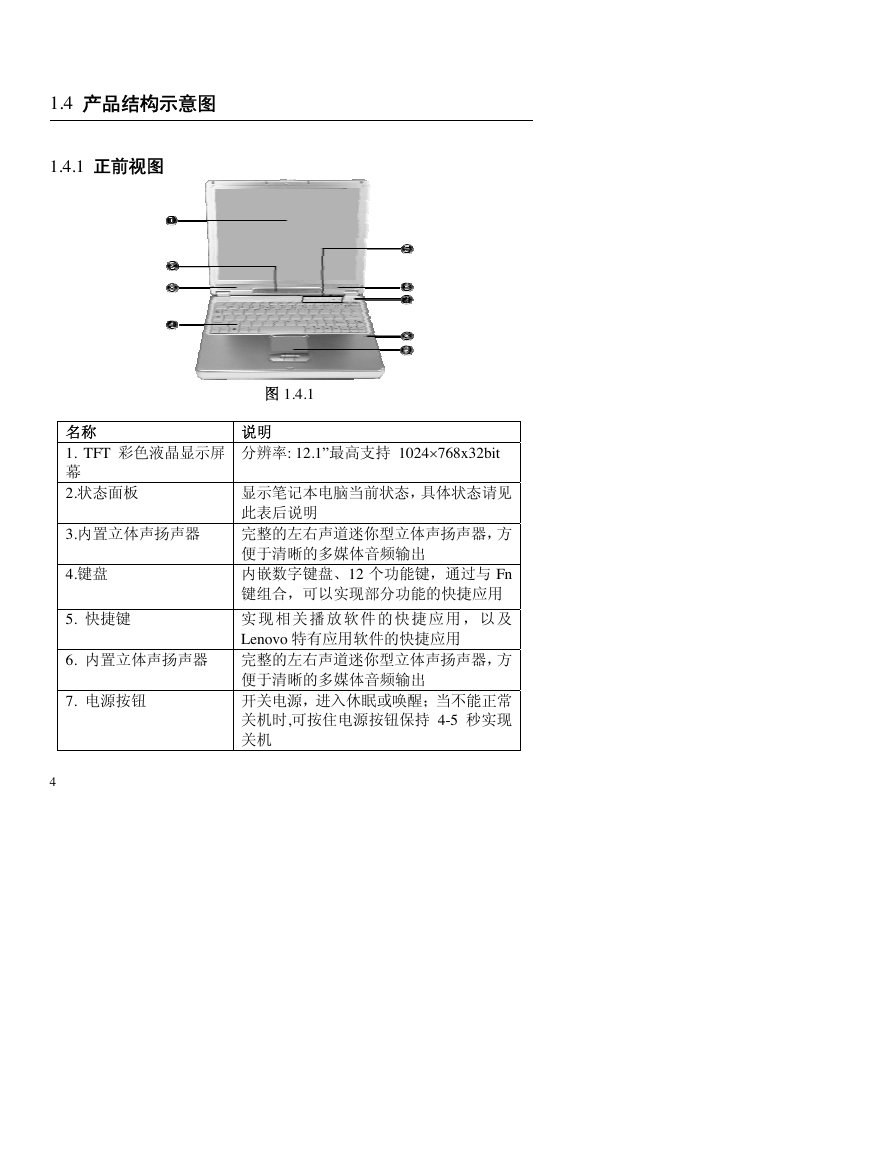

1.4 产品结构示意图 1.4.1 正前视图名称 1. TFT 彩色液晶显示屏幕 2.状态面板 3.内置立体声扬声器 4.键盘 5. 快捷键图 1.4.1 说明分辨率: 12.1”最高支持 1024×768x32bit 显示笔记本电脑当前状态，具体状态请见此表后说明完整的左右声道迷你型立体声扬声器，方便于清晰的多媒体音频输出内嵌数字键盘、12 个功能键，通过与 Fn 键组合，可以实现部分功能的快捷应用实现相关播放软件的快捷应用，以及 Lenovo 特有应用软件的快捷应用 6. 内置立体声扬声器完整的左右声道迷你型立体声扬声器，方便于清晰的多媒体音频输出开关电源，进入休眠或唤醒；当不能正常关机时,可按住电源按钮保持 4-5 秒实现关机 7. 电源按钮 4

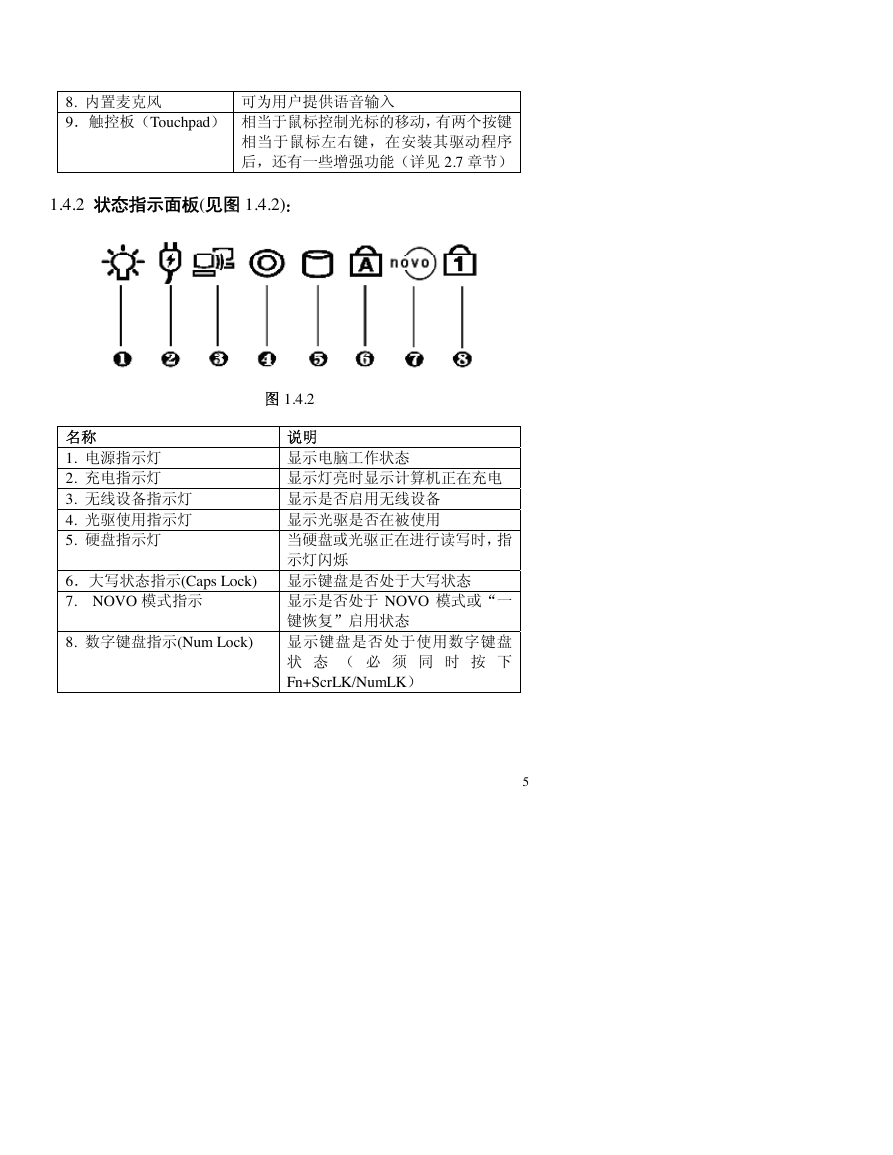

可为用户提供语音输入 8. 内置麦克风 9．触控板（Touchpad）相当于鼠标控制光标的移动，有两个按键相当于鼠标左右键，在安装其驱动程序后，还有一些增强功能（详见 2.7 章节） 1.4.2 状态指示面板(见图 1.4.2)：名称 1. 电源指示灯 2. 充电指示灯 3. 无线设备指示灯 4. 光驱使用指示灯 5. 硬盘指示灯图 1.4.2 说明显示电脑工作状态显示灯亮时显示计算机正在充电显示是否启用无线设备显示光驱是否在被使用当硬盘或光驱正在进行读写时，指示灯闪烁 6．大写状态指示(Caps Lock) 显示键盘是否处于大写状态 7. NOVO 模式指示显示是否处于 NOVO 模式或“一键恢复”启用状态 8. 数字键盘指示(Num Lock) 显示键盘是否处于使用数字键盘状态（必须同时按下 Fn+ScrLK/NumLK） 5

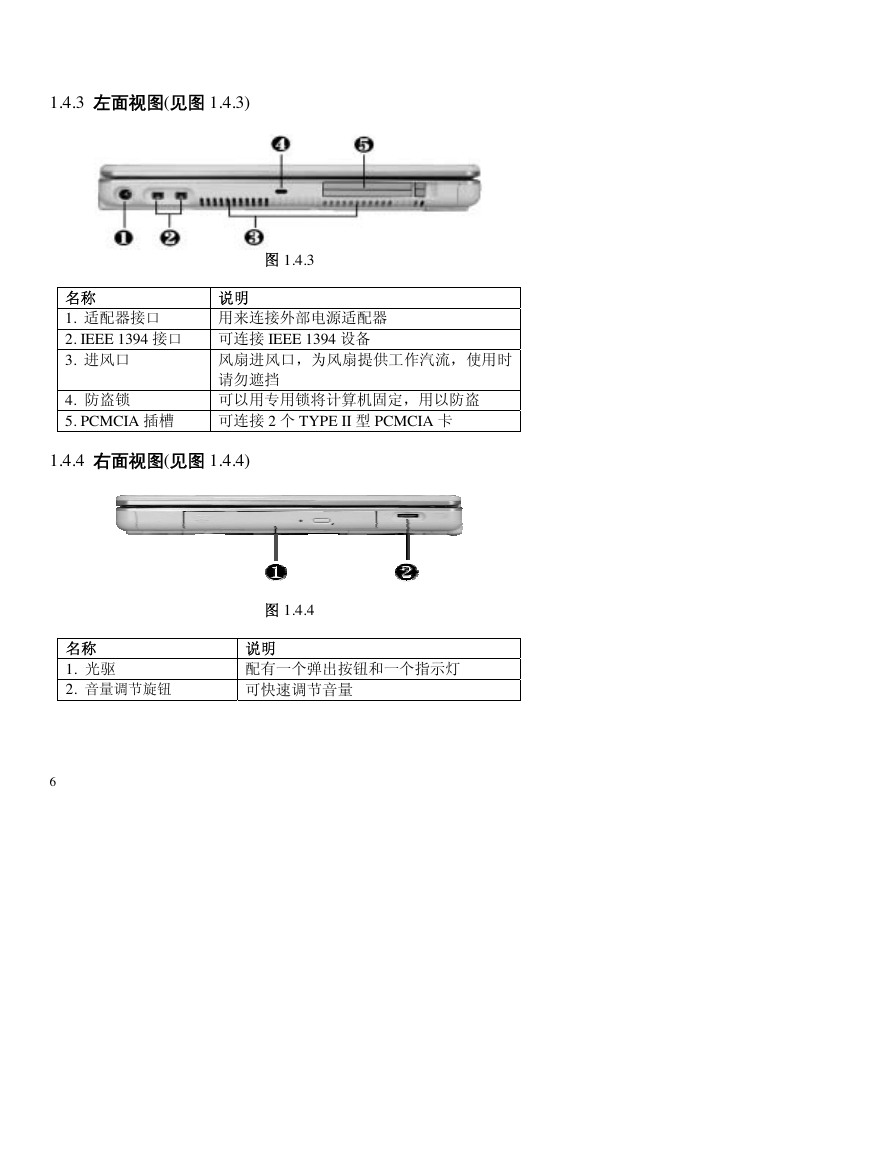

1.4.3 左面视图(见图 1.4.3) 图 1.4.3 名称 1. 适配器接口 2. IEEE 1394 接口可连接 IEEE 1394 设备 3. 进风口说明用来连接外部电源适配器风扇进风口，为风扇提供工作汽流，使用时请勿遮挡可以用专用锁将计算机固定，用以防盗可连接 2 个 TYPE II 型 PCMCIA 卡 4. 防盗锁 5. PCMCIA 插槽 1.4.4 右面视图(见图 1.4.4) 图 1.4.4 说明配有一个弹出按钮和一个指示灯可快速调节音量名称 1. 光驱 2. 音量调节旋钮 6

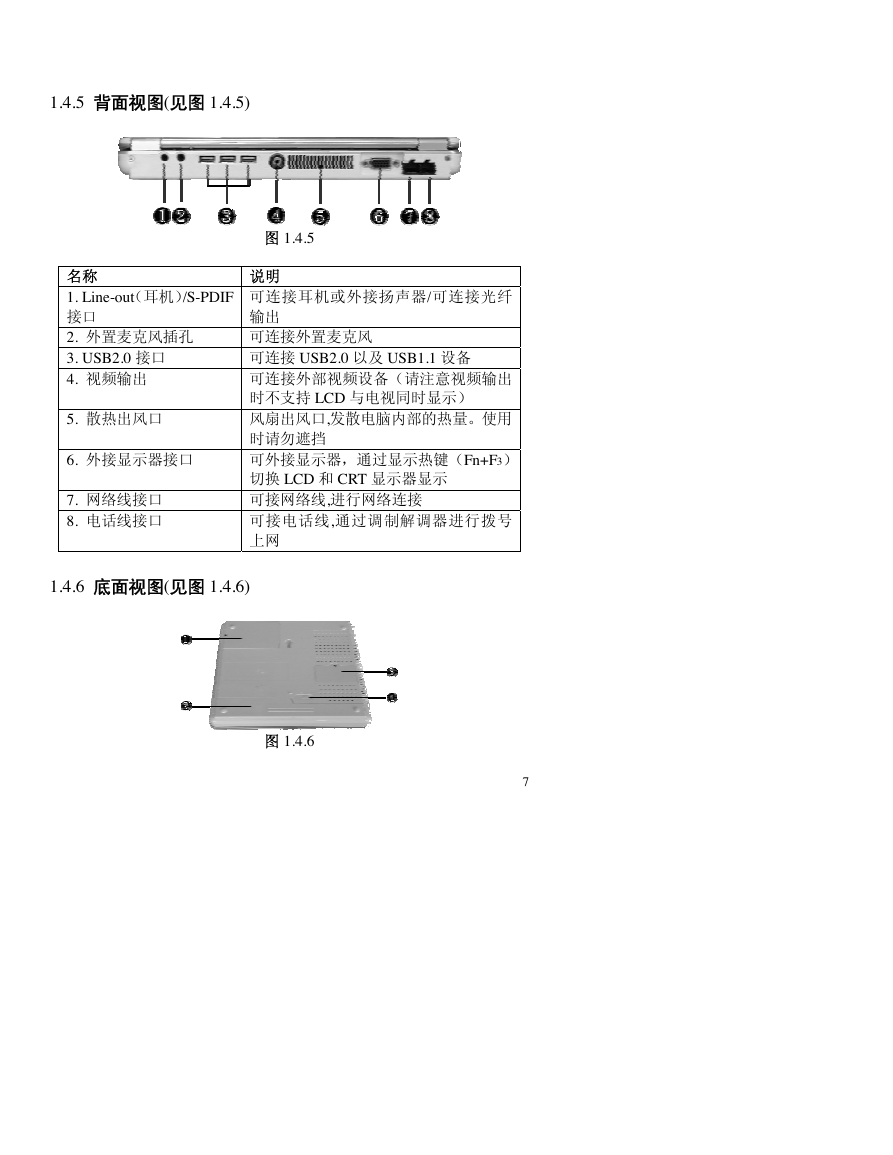

1.4.5 背面视图(见图 1.4.5) 名称 1. Line-out（耳机）/S-PDIF 接口 2. 外置麦克风插孔 3. USB2.0 接口 4. 视频输出 5. 散热出风口 6. 外接显示器接口 7. 网络线接口 8. 电话线接口图 1.4.5 说明可连接耳机或外接扬声器/可连接光纤输出可连接外置麦克风可连接 USB2.0 以及 USB1.1 设备可连接外部视频设备（请注意视频输出时不支持 LCD 与电视同时显示）风扇出风口,发散电脑内部的热量。使用时请勿遮挡可外接显示器，通过显示热键（Fn+F3）切换 LCD 和 CRT 显示器显示可接网络线,进行网络连接可接电话线,通过调制解调器进行拨号上网 1.4.6 底面视图(见图 1.4.6) 图 1.4.6 7

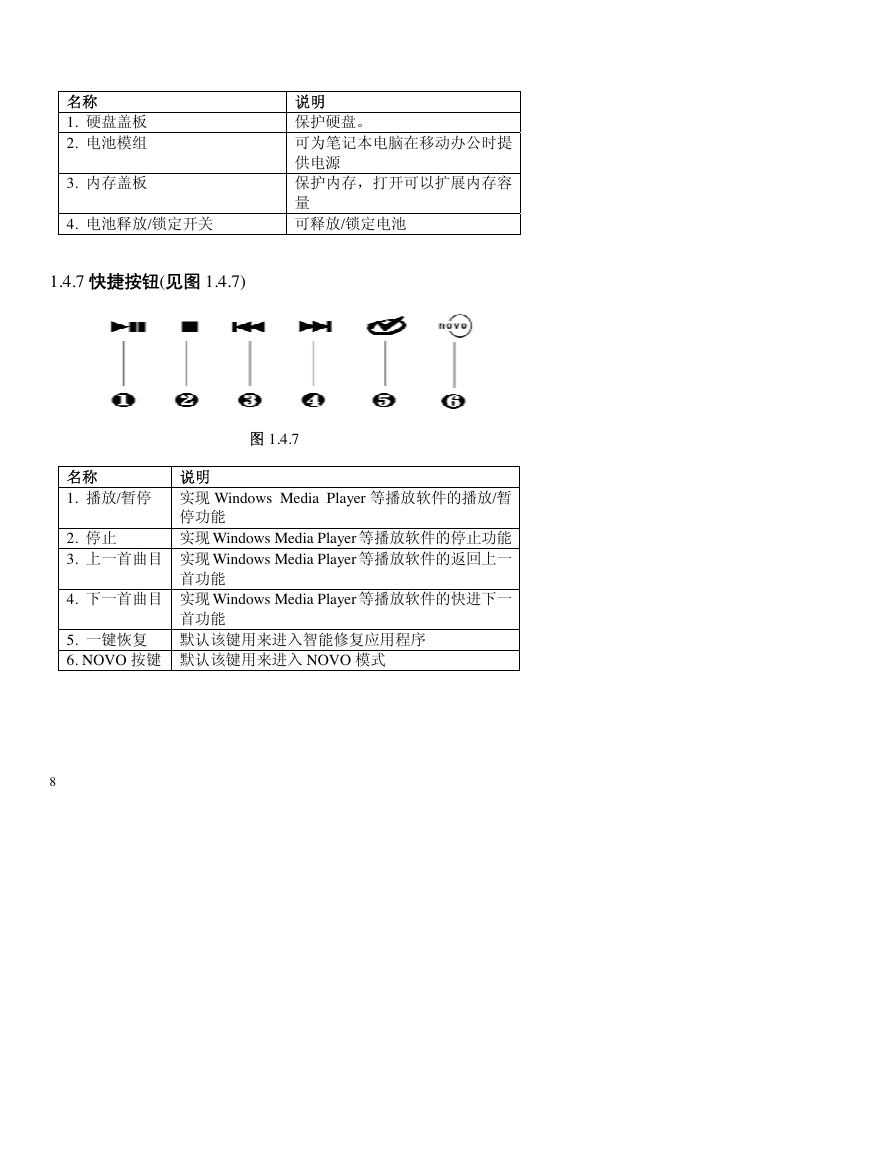

名称 1. 硬盘盖板 2. 电池模组 3. 内存盖板 4. 电池释放/锁定开关 1.4.7 快捷按钮(见图 1.4.7) 说明保护硬盘。可为笔记本电脑在移动办公时提供电源保护内存，打开可以扩展内存容量可释放/锁定电池图 1.4.7 名称 1. 播放/暂停实现 Windows Media Player 等播放软件的播放/暂说明停功能 2. 停止实现 Windows Media Player 等播放软件的停止功能 3. 上一首曲目实现 Windows Media Player 等播放软件的返回上一首功能 4. 下一首曲目实现 Windows Media Player 等播放软件的快进下一首功能 5. 一键恢复默认该键用来进入智能修复应用程序 6. NOVO 按键默认该键用来进入 NOVO 模式 8
