数字图像处理大实验（汽车车牌定位与字符识别）.doc

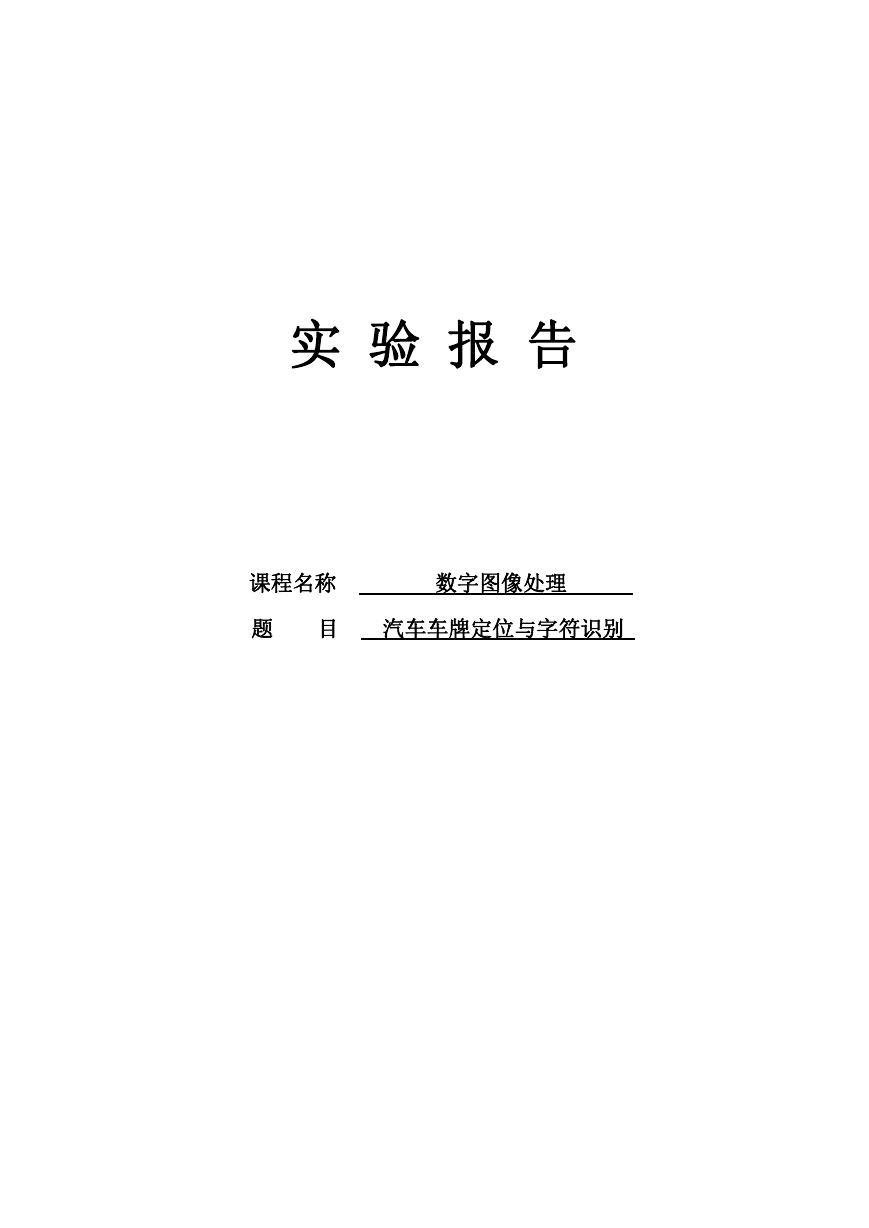

实 验 报 告
课程名称
数字图像处理
题
目
汽车车牌定位与字符识别

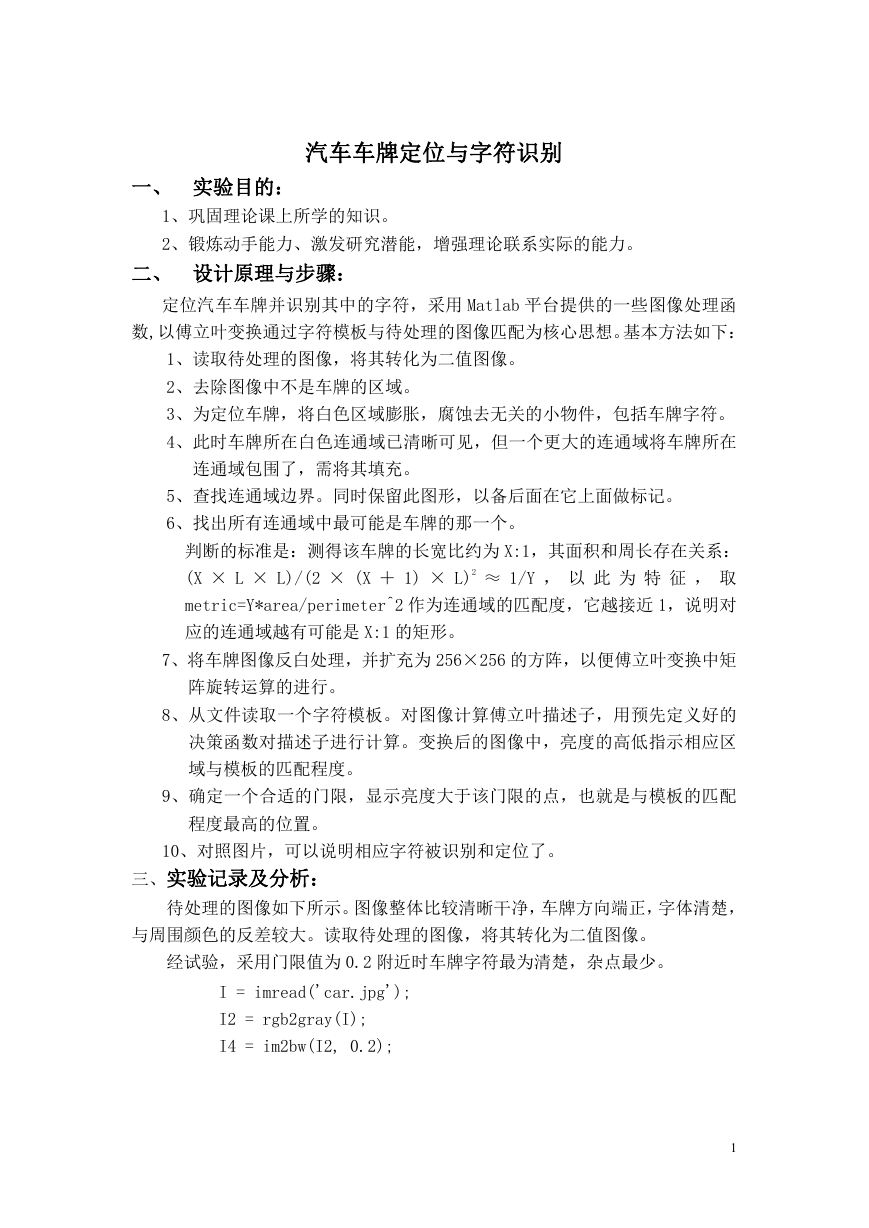

汽车车牌定位与字符识别
一、 实验目的：
1、巩固理论课上所学的知识。
2、锻炼动手能力、激发研究潜能，增强理论联系实际的能力。
二、 设计原理与步骤：
定位汽车车牌并识别其中的字符，采用 Matlab 平台提供的一些图像处理函
数,以傅立叶变换通过字符模板与待处理的图像匹配为核心思想。基本方法如下：
1、读取待处理的图像，将其转化为二值图像。
2、去除图像中不是车牌的区域。
3、为定位车牌，将白色区域膨胀，腐蚀去无关的小物件，包括车牌字符。
4、此时车牌所在白色连通域已清晰可见，但一个更大的连通域将车牌所在
连通域包围了，需将其填充。
5、查找连通域边界。同时保留此图形，以备后面在它上面做标记。
6、找出所有连通域中最可能是车牌的那一个。
判断的标准是：测得该车牌的长宽比约为 X:1，其面积和周长存在关系：
(X × L × L)/(2 × (X ＋ 1) × L)2 ≈ 1/Y ， 以 此 为 特 征 ， 取
metric=Y*area/perimeter^2 作为连通域的匹配度，它越接近 1，说明对
应的连通域越有可能是 X:1 的矩形。
7、将车牌图像反白处理，并扩充为 256×256 的方阵，以便傅立叶变换中矩
阵旋转运算的进行。
8、从文件读取一个字符模板。对图像计算傅立叶描述子，用预先定义好的
决策函数对描述子进行计算。变换后的图像中，亮度的高低指示相应区
域与模板的匹配程度。
9、确定一个合适的门限，显示亮度大于该门限的点，也就是与模板的匹配
程度最高的位置。
10、对照图片，可以说明相应字符被识别和定位了。
三、实验记录及分析：
待处理的图像如下所示。图像整体比较清晰干净，车牌方向端正，字体清楚，
与周围颜色的反差较大。读取待处理的图像，将其转化为二值图像。
经试验，采用门限值为 0.2 附近时车牌字符最为清楚，杂点最少。
I = imread('car.jpg');
I2 = rgb2gray(I);
I4 = im2bw(I2, 0.2);
1

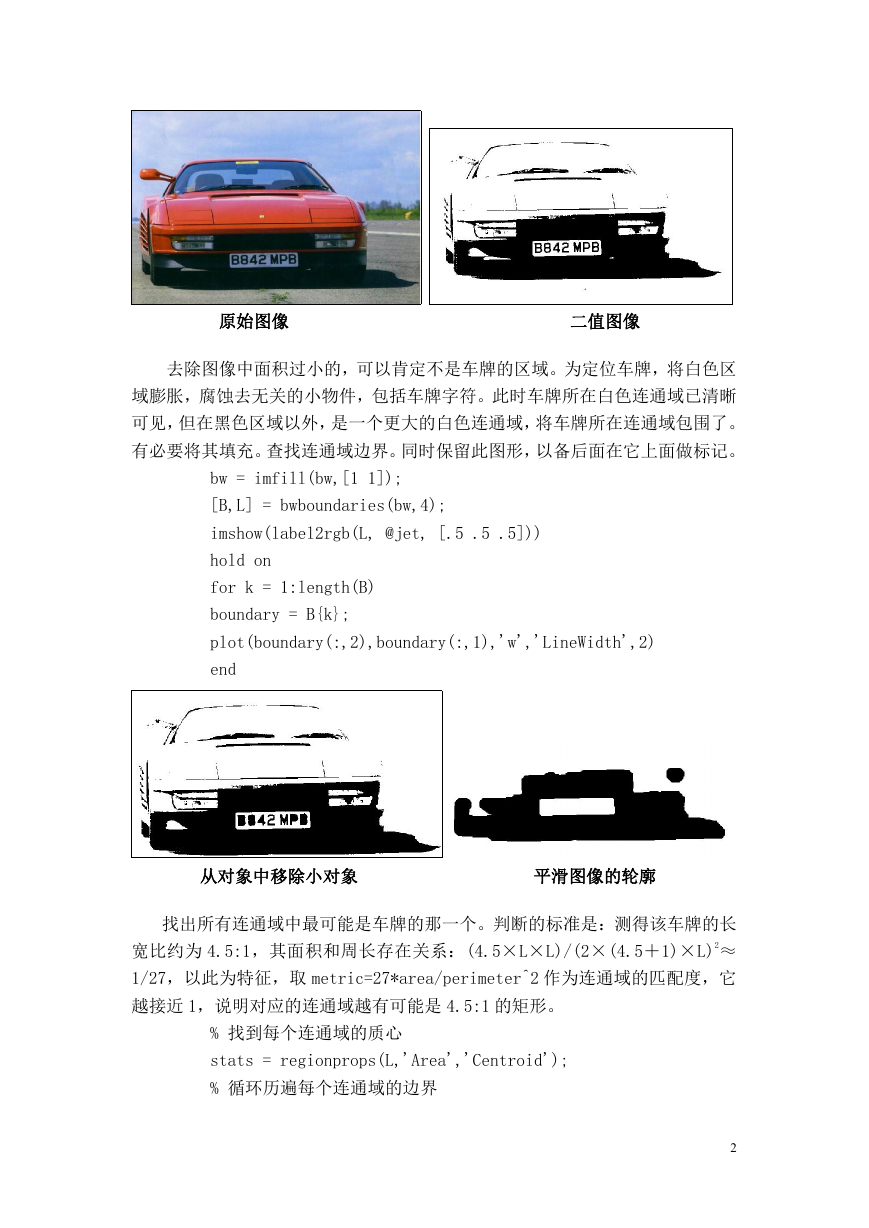

原 始 图 像
二 值 图 像
原始图像
二值图像
去除图像中面积过小的，可以肯定不是车牌的区域。为定位车牌，将白色区
域膨胀，腐蚀去无关的小物件，包括车牌字符。此时车牌所在白色连通域已清晰
可见，但在黑色区域以外，是一个更大的白色连通域，将车牌所在连通域包围了。
有必要将其填充。查找连通域边界。同时保留此图形，以备后面在它上面做标记。
bw = imfill(bw,[1 1]);
[B,L] = bwboundaries(bw,4);
imshow(label2rgb(L, @jet, [.5 .5 .5]))
hold on
for k = 1:length(B)
boundary = B{k};
从 对 象 中 移 除 小 对 象
plot(boundary(:,2),boundary(:,1),'w','LineWidth',2)
end
从对象中移除小对象
平滑图像的轮廓
找出所有连通域中最可能是车牌的那一个。判断的标准是：测得该车牌的长
宽比约为 4.5:1，其面积和周长存在关系：(4.5×L×L)/(2×(4.5＋1)×L)2≈
1/27，以此为特征，取 metric=27*area/perimeter^2 作为连通域的匹配度，它
越接近 1，说明对应的连通域越有可能是 4.5:1 的矩形。
% 找到每个连通域的质心
stats = regionprops(L,'Area','Centroid');
% 循环历遍每个连通域的边界
2
% 找到每个连通域的质心
stats = regionprops(L,'Area','Centroid');
% 循环历遍每个连通域的边界
for k = 1:length(B)
% 获取一条边界上的所有点
boundary = B{k};
% 计算边界周长
delta_sq = diff(boundary).^2;
perimeter = sum(sqrt(sum(delta_sq,2)));
% 获取边界所围面积
area = stats(k).Area;
% 计算匹配度
metric = 27*area/perimeter^2;
% 要显示的匹配度字串
metric_string = sprintf('%2.2f',metric);
% 标记出匹配度接近 1 的连通域
if metric >= 0.9 && metric <= 1.1
centroid = stats(k).Centroid;
plot(centroid(1),centroid(2),'ko');
% 提取该连通域所对应在二值图像中的矩形区域
goalboundary = boundary;
s = min(goalboundary, [], 1);e = max(goalboundary, [], 1);
goal = imcrop(I4,[s(2) s(1) e(2)-s(2) e(1)-s(1)]); end
1.38
% 显示匹配度字串
text(boundary(1,2)-35,boundary(1,1)+13,...
metric_string,'Color','g',...
'FontSize',14,'FontWeight','bold');end

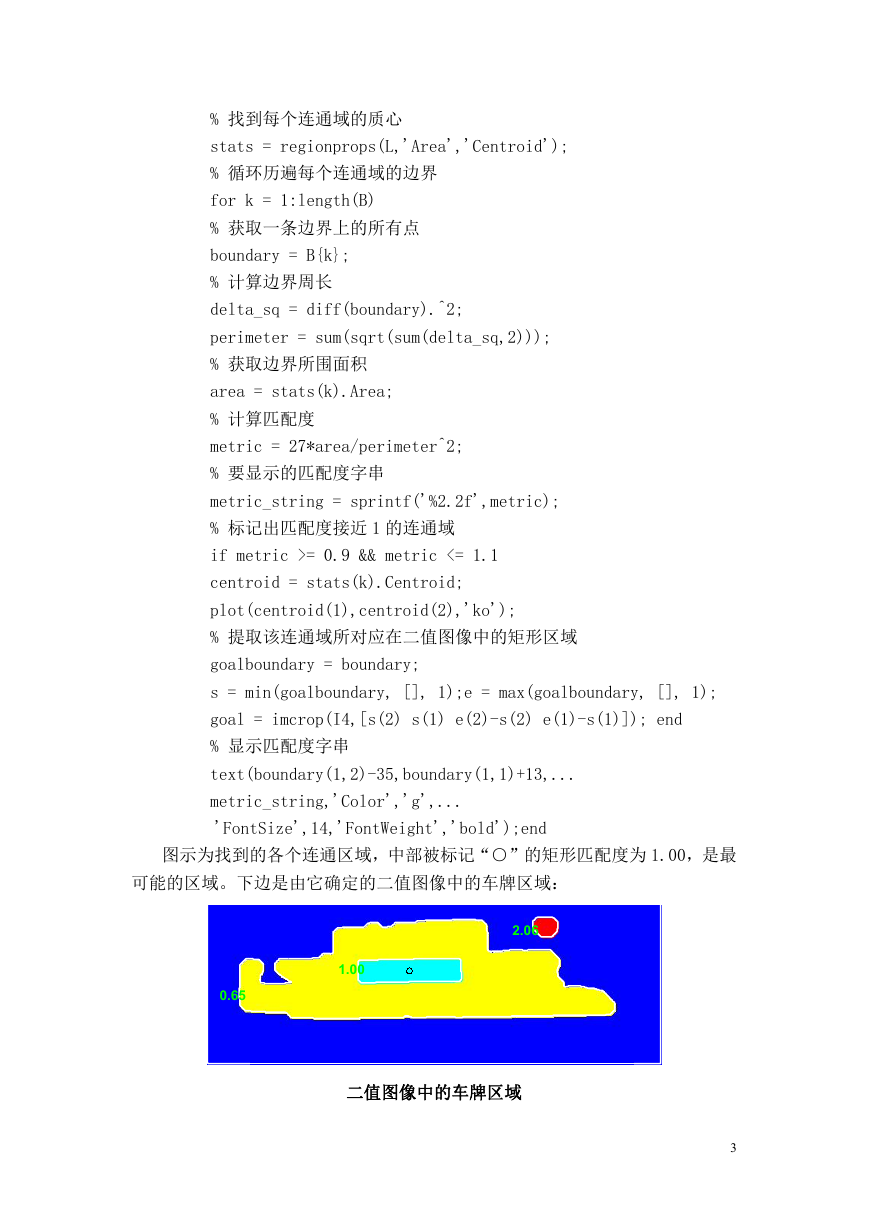

图示为找到的各个连通区域，中部被标记“○”的矩形匹配度为 1.00，是最
可能的区域。下边是由它确定的二值图像中的车牌区域：
2.06
1.00
0.65
二值图像中的车牌区域
3

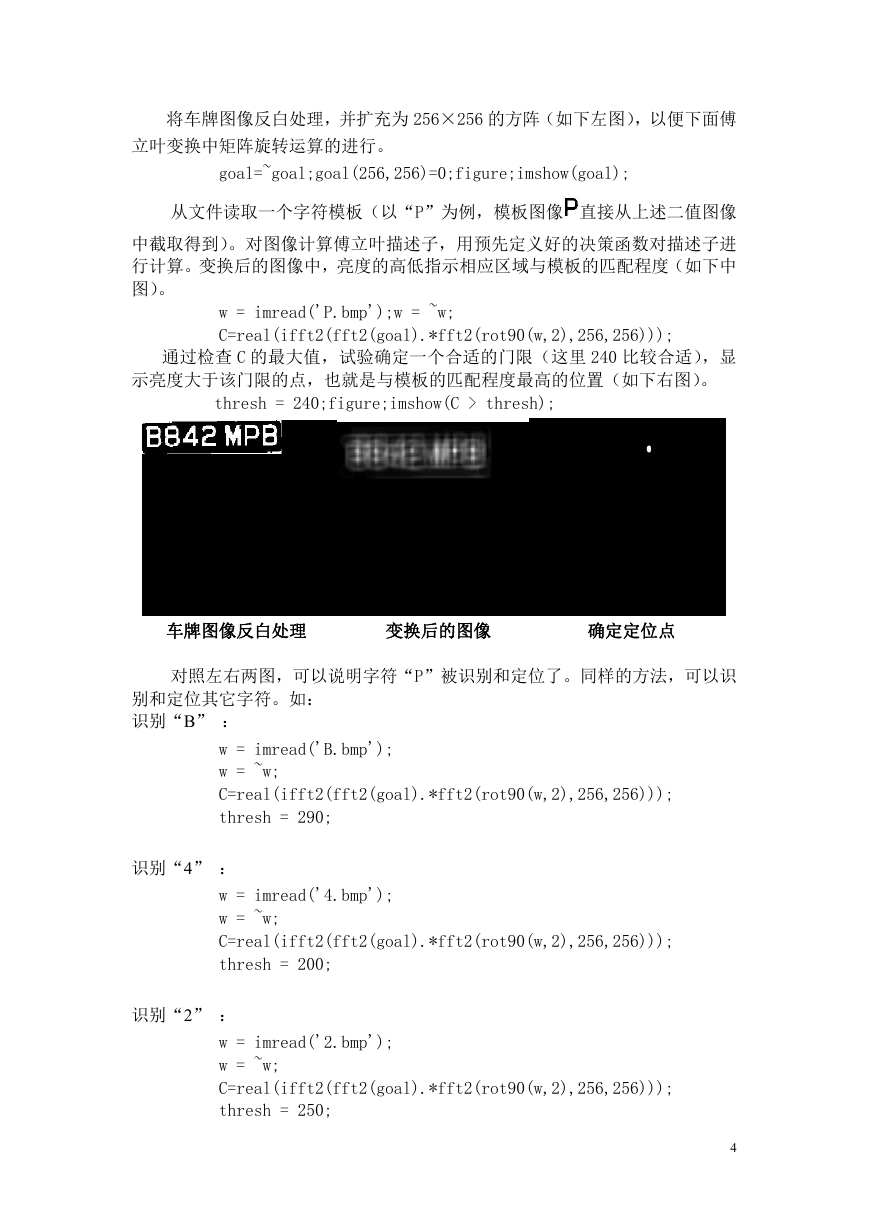

将车牌图像反白处理，并扩充为 256×256 的方阵（如下左图），以便下面傅
立叶变换中矩阵旋转运算的进行。
goal=~goal;goal(256,256)=0;figure;imshow(goal);
从文件读取一个字符模板（以“P”为例，模板图像 直接从上述二值图像
中截取得到）。对图像计算傅立叶描述子，用预先定义好的决策函数对描述子进
行计算。变换后的图像中，亮度的高低指示相应区域与模板的匹配程度（如下中
图）。
w = imread('P.bmp');w = ~w;
C=real(ifft2(fft2(goal).*fft2(rot90(w,2),256,256)));
通过检查 C 的最大值，试验确定一个合适的门限（这里 240 比较合适），显
示亮度大于该门限的点，也就是与模板的匹配程度最高的位置（如下右图）。
thresh = 240;figure;imshow(C > thresh);
车牌图像反白处理
变换后的图像
确定定位点
对照左右两图，可以说明字符“P”被识别和定位了。同样的方法，可以识
别和定位其它字符。如：
识别“B” ：
w = imread('B.bmp');
w = ~w;
C=real(ifft2(fft2(goal).*fft2(rot90(w,2),256,256)));
thresh = 290;
识别“4” ：
w = imread('4.bmp');
w = ~w;
C=real(ifft2(fft2(goal).*fft2(rot90(w,2),256,256)));
thresh = 200;
识别“2” ：
w = imread('2.bmp');
w = ~w;
C=real(ifft2(fft2(goal).*fft2(rot90(w,2),256,256)));
thresh = 250;
4

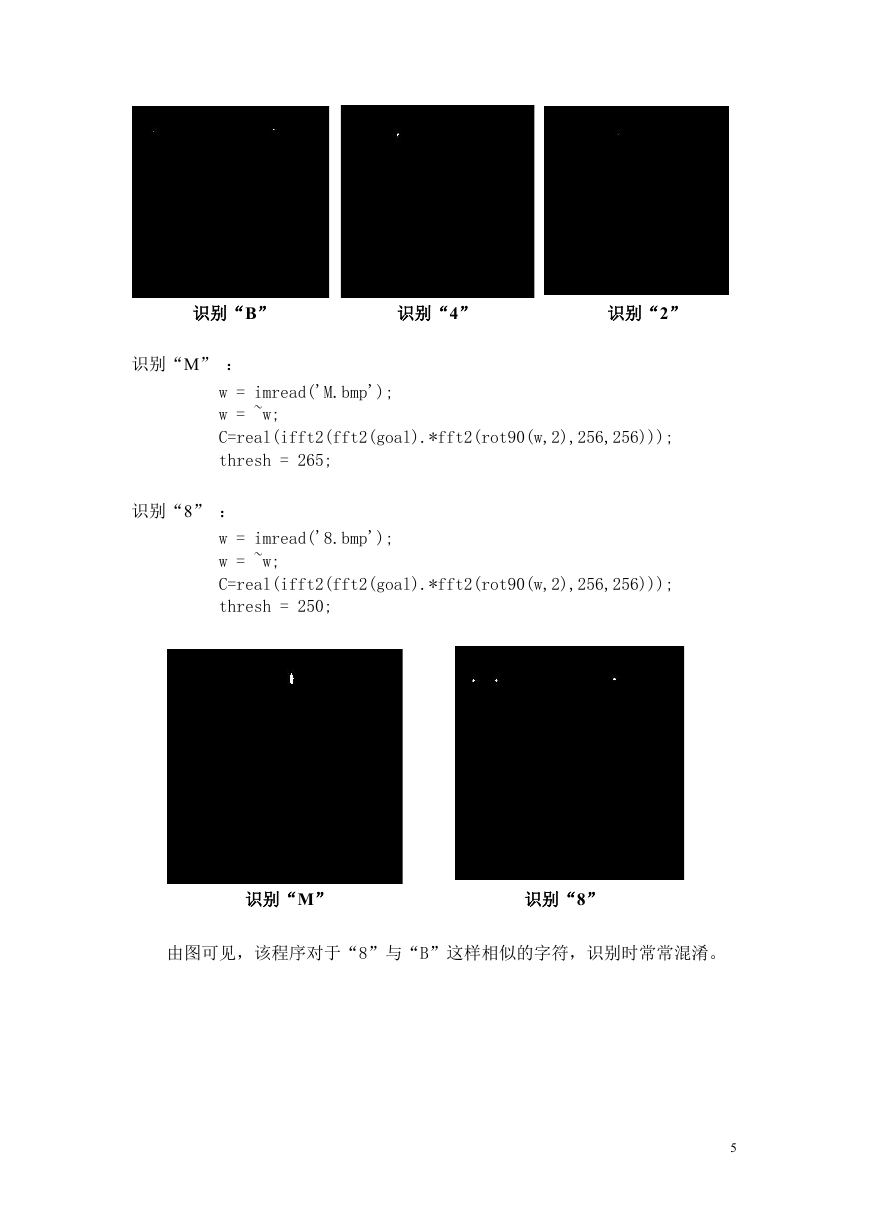

识别“B”
识别“4”
识别“2”
识别“M” ：
w = imread('M.bmp');
w = ~w;
C=real(ifft2(fft2(goal).*fft2(rot90(w,2),256,256)));
thresh = 265;
识别“8” ：
w = imread('8.bmp');
w = ~w;
C=real(ifft2(fft2(goal).*fft2(rot90(w,2),256,256)));
thresh = 250;
识别“M”
识别“8”
由图可见，该程序对于“8”与“B”这样相似的字符，识别时常常混淆。
5

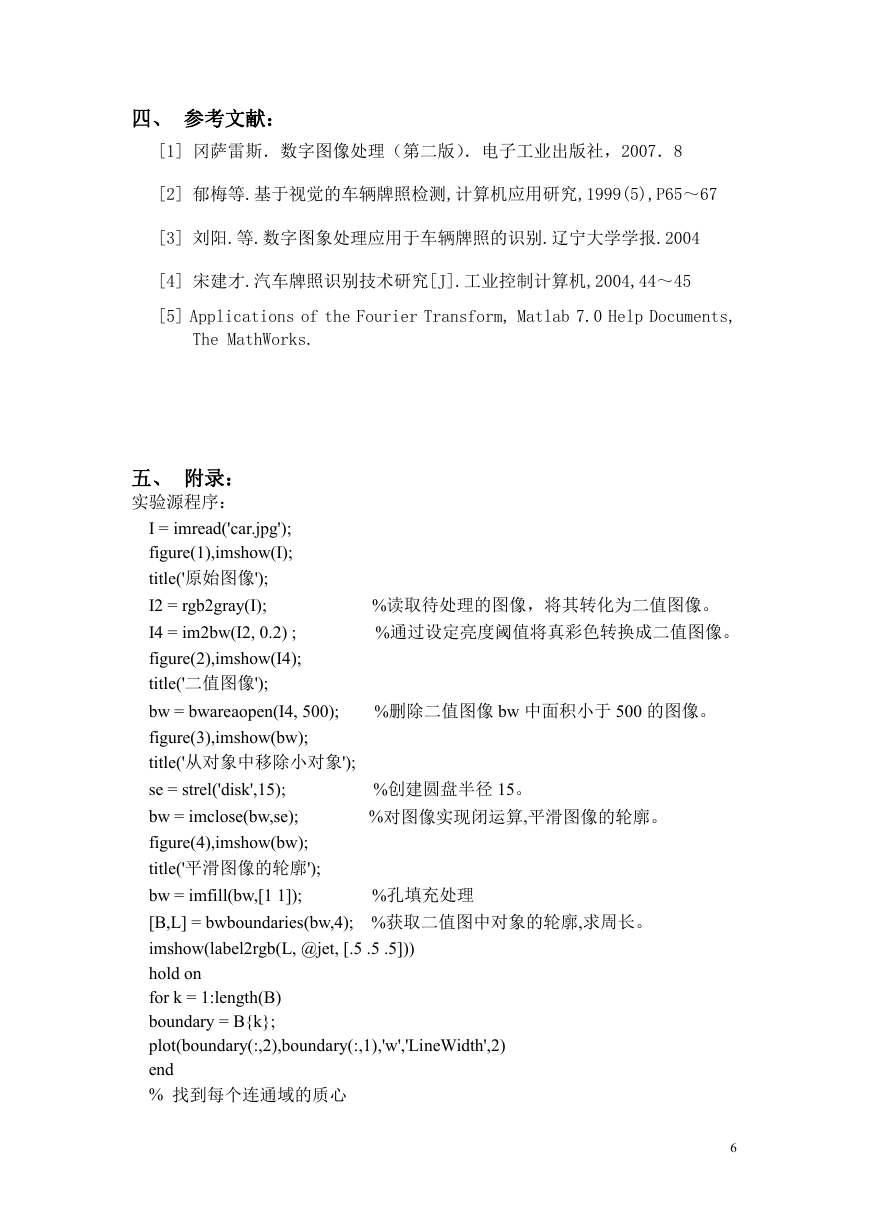

四、 参考文献：
[1] 冈萨雷斯．数字图像处理（第二版）．电子工业出版社，2007．8
[2] 郁梅等.基于视觉的车辆牌照检测,计算机应用研究,1999(5),P65～67
[3] 刘阳.等.数字图象处理应用于车辆牌照的识别.辽宁大学学报.2004
[4] 宋建才.汽车牌照识别技术研究[J].工业控制计算机,2004,44～45
[5] Applications of the Fourier Transform, Matlab 7.0 Help Documents,
The MathWorks.
五、 附录：
实验源程序：
%读取待处理的图像，将其转化为二值图像。
%通过设定亮度阈值将真彩色转换成二值图像。
%删除二值图像 bw 中面积小于 500 的图像。
I = imread('car.jpg');
figure(1),imshow(I);
title('原始图像');
I2 = rgb2gray(I);
I4 = im2bw(I2, 0.2) ;
figure(2),imshow(I4);
title('二值图像');
bw = bwareaopen(I4, 500);
figure(3),imshow(bw);
title('从对象中移除小对象');
se = strel('disk',15);
bw = imclose(bw,se);
figure(4),imshow(bw);
title('平滑图像的轮廓');
bw = imfill(bw,[1 1]);
[B,L] = bwboundaries(bw,4); %获取二值图中对象的轮廓,求周长。
imshow(label2rgb(L, @jet, [.5 .5 .5]))
hold on
for k = 1:length(B)
boundary = B{k};
plot(boundary(:,2),boundary(:,1),'w','LineWidth',2)
end
% 找到每个连通域的质心
%创建圆盘半径 15。
%对图像实现闭运算,平滑图像的轮廓。
%孔填充处理
6

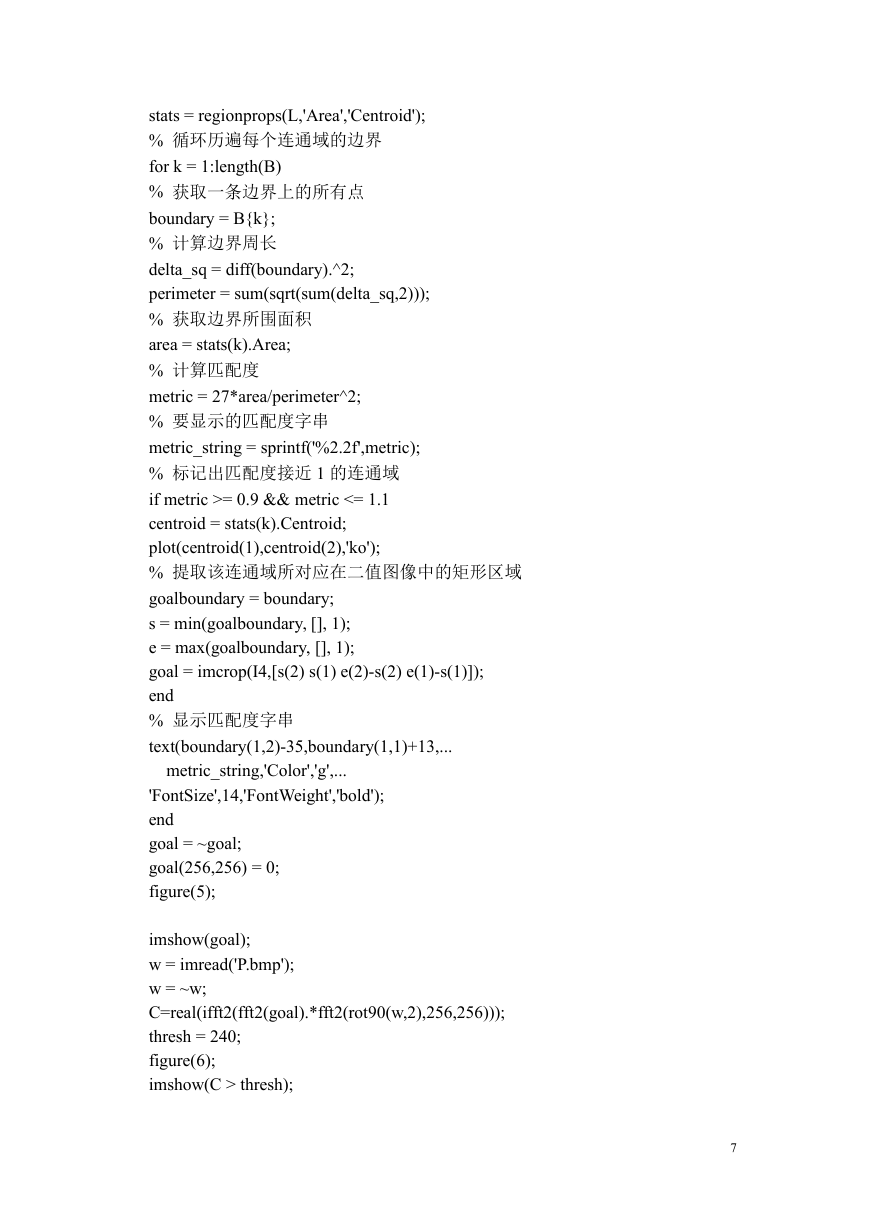

stats = regionprops(L,'Area','Centroid');
% 循环历遍每个连通域的边界
for k = 1:length(B)
% 获取一条边界上的所有点
boundary = B{k};
% 计算边界周长
delta_sq = diff(boundary).^2;
perimeter = sum(sqrt(sum(delta_sq,2)));
% 获取边界所围面积
area = stats(k).Area;
% 计算匹配度
metric = 27*area/perimeter^2;
% 要显示的匹配度字串
metric_string = sprintf('%2.2f',metric);
% 标记出匹配度接近 1 的连通域
if metric >= 0.9 && metric <= 1.1
centroid = stats(k).Centroid;
plot(centroid(1),centroid(2),'ko');
% 提取该连通域所对应在二值图像中的矩形区域
goalboundary = boundary;
s = min(goalboundary, [], 1);
e = max(goalboundary, [], 1);
goal = imcrop(I4,[s(2) s(1) e(2)-s(2) e(1)-s(1)]);
end
% 显示匹配度字串
text(boundary(1,2)-35,boundary(1,1)+13,...
metric_string,'Color','g',...
'FontSize',14,'FontWeight','bold');
end
goal = ~goal;
goal(256,256) = 0;
figure(5);
imshow(goal);
w = imread('P.bmp');
w = ~w;
C=real(ifft2(fft2(goal).*fft2(rot90(w,2),256,256)));
thresh = 240;
figure(6);
imshow(C > thresh);
7
