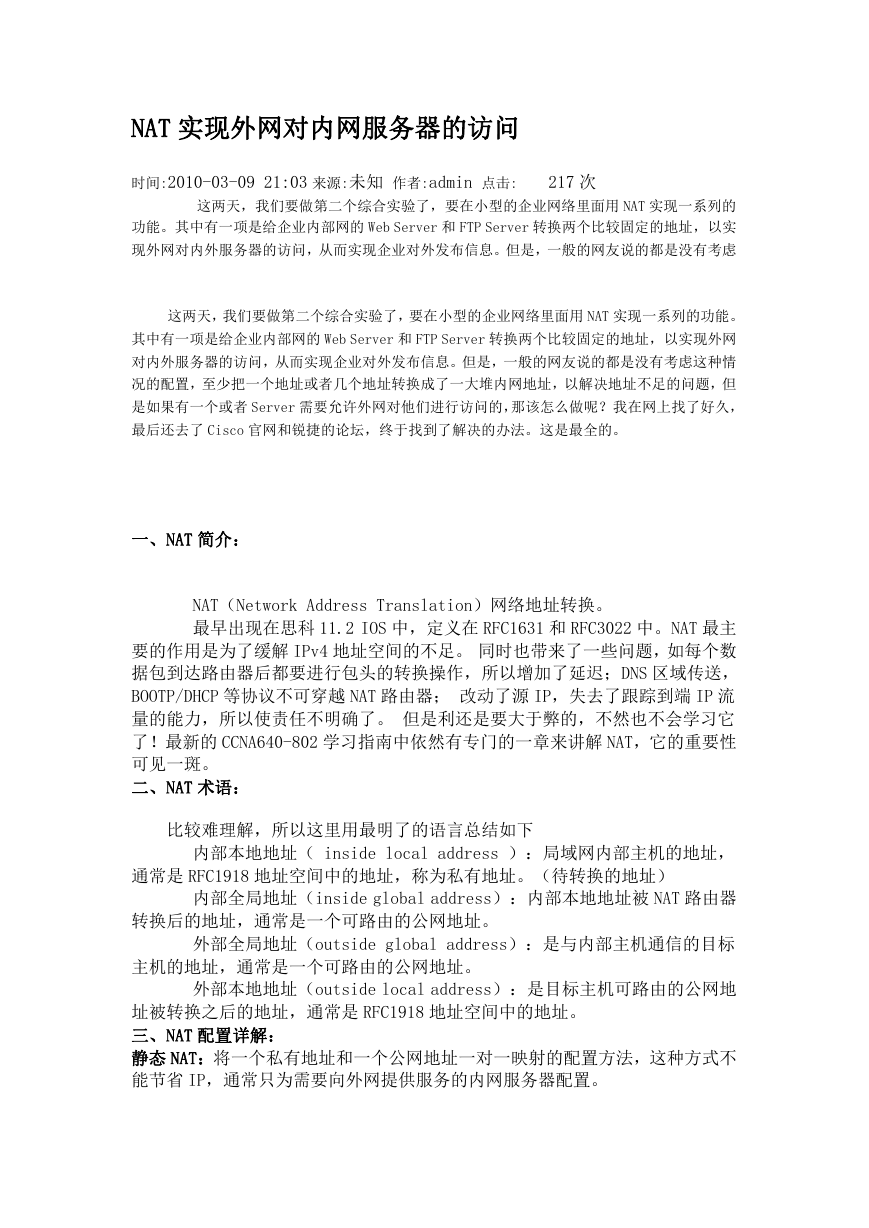

NAT 实现外网对内网服务器的访问 时间:2010-03-09 21:03 来源:未知 作者:admin 点击: 217 次 这两天，我们要做第二个综合实验了，要在小型的企业网络里面用 NAT 实现一系列的 功能。其中有一项是给企业内部网的 Web Server 和 FTP Server 转换两个比较固定的地址，以实 现外网对内外服务器的访问，从而实现企业对外发布信息。但是，一般的网友说的都是没有考虑 这两天，我们要做第二个综合实验了，要在小型的企业网络里面用 NAT 实现一系列的功能。 其中有一项是给企业内部网的 Web Server 和 FTP Server 转换两个比较固定的地址，以实现外网 对内外服务器的访问，从而实现企业对外发布信息。但是，一般的网友说的都是没有考虑这种情 况的配置，至少把一个地址或者几个地址转换成了一大堆内网地址，以解决地址不足的问题，但 是如果有一个或者 Server 需要允许外网对他们进行访问的，那该怎么做呢？我在网上找了好久， 最后还去了 Cisco 官网和锐捷的论坛，终于找到了解决的办法。这是最全的。 一、NAT 简介： NAT（Network Address Translation）网络地址转换。 最早出现在思科 11.2 IOS 中，定义在 RFC1631 和 RFC3022 中。NAT 最主 要的作用是为了缓解 IPv4 地址空间的不足。 同时也带来了一些问题，如每个数 据包到达路由器后都要进行包头的转换操作，所以增加了延迟；DNS 区域传送， BOOTP/DHCP 等协议不可穿越 NAT 路由器； 改动了源 IP，失去了跟踪到端 IP 流 量的能力，所以使责任不明确了。 但是利还是要大于弊的，不然也不会学习它 了！最新的 CCNA640-802 学习指南中依然有专门的一章来讲解 NAT，它的重要性 可见一斑。 二、NAT 术语： 比较难理解，所以这里用最明了的语言总结如下 内部本地地址（ inside local address ）：局域网内部主机的地址， 通常是 RFC1918 地址空间中的地址，称为私有地址。（待转换的地址） 内部全局地址（inside global address）：内部本地地址被 NAT 路由器 转换后的地址，通常是一个可路由的公网地址。 外部全局地址（outside global address）：是与内部主机通信的目标 主机的地址，通常是一个可路由的公网地址。 外部本地地址（outside local address）：是目标主机可路由的公网地 址被转换之后的地址，通常是 RFC1918 地址空间中的地址。 三、NAT 配置详解： 静态 NAT：将一个私有地址和一个公网地址一对一映射的配置方法，这种方式不 能节省 IP，通常只为需要向外网提供服务的内网服务器配置。 

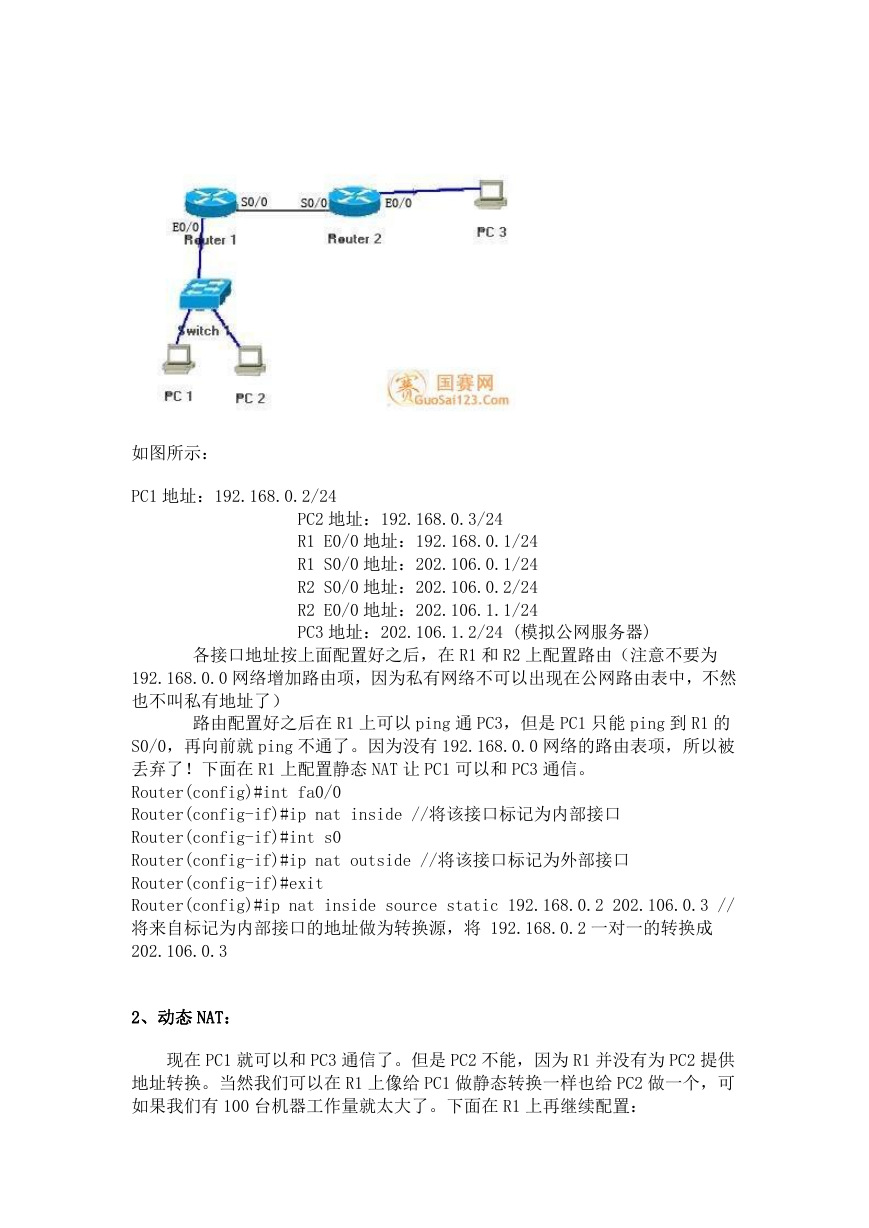

如图所示： PC1 地址：192.168.0.2/24 PC2 地址：192.168.0.3/24 R1 E0/0 地址：192.168.0.1/24 R1 S0/0 地址：202.106.0.1/24 R2 S0/0 地址：202.106.0.2/24 R2 E0/0 地址：202.106.1.1/24 PC3 地址：202.106.1.2/24 (模拟公网服务器) 各接口地址按上面配置好之后，在 R1 和 R2 上配置路由（注意不要为 192.168.0.0 网络增加路由项，因为私有网络不可以出现在公网路由表中，不然 也不叫私有地址了） 路由配置好之后在 R1 上可以 ping 通 PC3，但是 PC1 只能 ping 到 R1 的 S0/0，再向前就 ping 不通了。因为没有 192.168.0.0 网络的路由表项，所以被 丢弃了！下面在 R1 上配置静态 NAT 让 PC1 可以和 PC3 通信。 Router(config)#int fa0/0 Router(config-if)#ip nat inside //将该接口标记为内部接口 Router(config-if)#int s0 Router(config-if)#ip nat outside //将该接口标记为外部接口 Router(config-if)#exit Router(config)#ip nat inside source static 192.168.0.2 202.106.0.3 // 将来自标记为内部接口的地址做为转换源，将 192.168.0.2 一对一的转换成 202.106.0.3 2、动态 NAT： 现在 PC1 就可以和 PC3 通信了。但是 PC2 不能，因为 R1 并没有为 PC2 提供 地址转换。当然我们可以在 R1 上像给 PC1 做静态转换一样也给 PC2 做一个，可 如果我们有 100 台机器工作量就太大了。下面在 R1 上再继续配置： 

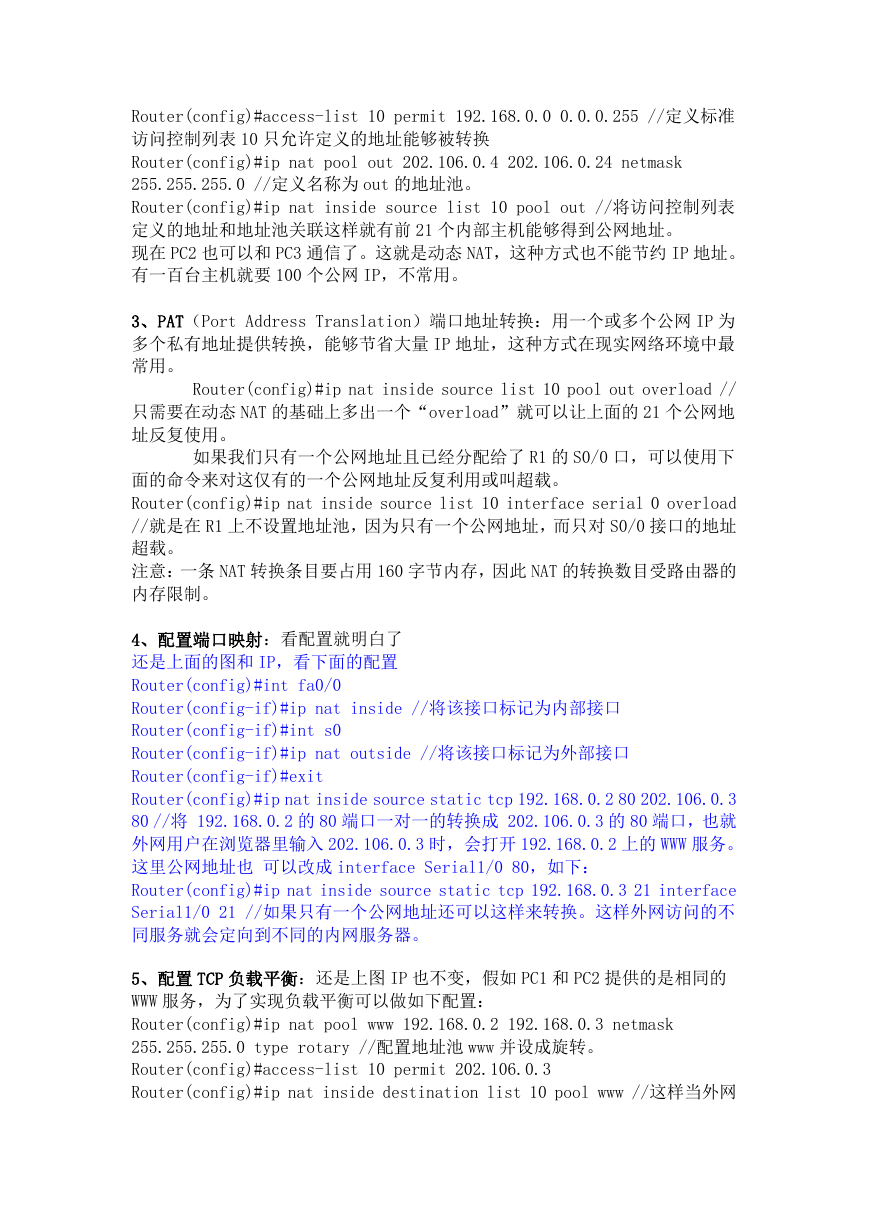

Router(config)#access-list 10 permit 192.168.0.0 0.0.0.255 //定义标准 访问控制列表 10 只允许定义的地址能够被转换 Router(config)#ip nat pool out 202.106.0.4 202.106.0.24 netmask 255.255.255.0 //定义名称为 out 的地址池。 Router(config)#ip nat inside source list 10 pool out //将访问控制列表 定义的地址和地址池关联这样就有前 21 个内部主机能够得到公网地址。 现在 PC2 也可以和 PC3 通信了。这就是动态 NAT，这种方式也不能节约 IP 地址。 有一百台主机就要 100 个公网 IP，不常用。 3、PAT（Port Address Translation）端口地址转换：用一个或多个公网 IP 为 多个私有地址提供转换，能够节省大量 IP 地址，这种方式在现实网络环境中最 常用。 Router(config)#ip nat inside source list 10 pool out overload // 只需要在动态 NAT 的基础上多出一个“overload”就可以让上面的 21 个公网地 址反复使用。 如果我们只有一个公网地址且已经分配给了 R1 的 S0/0 口，可以使用下 面的命令来对这仅有的一个公网地址反复利用或叫超载。 Router(config)#ip nat inside source list 10 interface serial 0 overload //就是在 R1 上不设置地址池，因为只有一个公网地址，而只对 S0/0 接口的地址 超载。 注意：一条 NAT 转换条目要占用 160 字节内存，因此 NAT 的转换数目受路由器的 内存限制。 4、配置端口映射：看配置就明白了 还是上面的图和 IP，看下面的配置 Router(config)#int fa0/0 Router(config-if)#ip nat inside //将该接口标记为内部接口 Router(config-if)#int s0 Router(config-if)#ip nat outside //将该接口标记为外部接口 Router(config-if)#exit Router(config)#ip nat inside source static tcp 192.168.0.2 80 202.106.0.3 80 //将 192.168.0.2 的 80 端口一对一的转换成 202.106.0.3 的 80 端口，也就 外网用户在浏览器里输入 202.106.0.3 时，会打开 192.168.0.2 上的 WWW 服务。 这里公网地址也 可以改成 interface Serial1/0 80，如下： Router(config)#ip nat inside source static tcp 192.168.0.3 21 interface Serial1/0 21 //如果只有一个公网地址还可以这样来转换。这样外网访问的不 同服务就会定向到不同的内网服务器。 5、配置 TCP 负载平衡：还是上图 IP 也不变，假如 PC1 和 PC2 提供的是相同的 WWW 服务，为了实现负载平衡可以做如下配置： Router(config)#ip nat pool www 192.168.0.2 192.168.0.3 netmask 255.255.255.0 type rotary //配置地址池 www 并设成旋转。 Router(config)#access-list 10 permit 202.106.0.3 Router(config)#ip nat inside destination list 10 pool www //这样当外网 

主机访问 202.106.0.3 的时候路由器会自动定向到 192.168.0.2 再有请求就定向 到 192.168.0.3 如果地址池里还有 别的地址会依次循环，实现负载平衡的目的。 注意，地址有了，网络中还要有对应的主机存在，否则会使对方第一次连接失败。 (责任编辑：admin)
