4-734-285-12(1) 准备工作录制 / 播放保存影像自定义本机其他数码 4K 摄录一体机操作指南保留备⽤ “ 帮助指南 ” （网页版手册）请参阅 “ 帮助指南 ” 进一步了解关于本机许多功能的指示信息。 http://rd1.sony.net/help/cam/1720/h_zz/ FDR-AX45/AX60

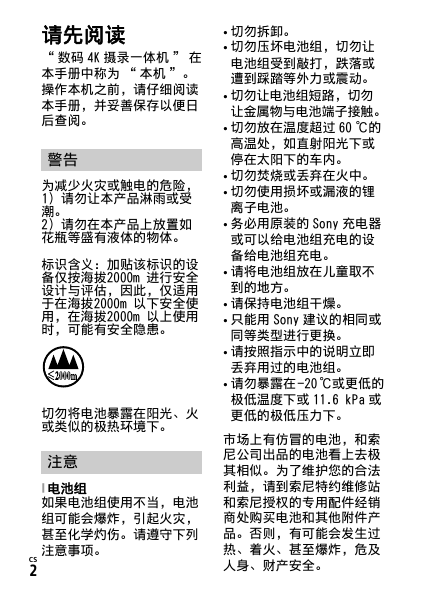

请先阅读 “ 数码 4K 摄录一体机 ” 在本手册中称为 “ 本机 ”。操作本机之前，请仔细阅读本手册，并妥善保存以便⽇后查阅。警告为减少火灾或触电的危险， 1）请勿让本产品淋雨或受潮。 2）请勿在本产品上放置如花瓶等盛有液体的物体。标识含义：加贴该标识的设备仅按海拔2000m 进行安全设计与评估，因此，仅适⽤于在海拔2000m 以下安全使⽤，在海拔2000m 以上使⽤时，可能有安全隐患。切勿将电池暴露在阳光、火或类似的极热环境下。注意  电池组如果电池组使⽤不当，电池组可能会爆炸，引起火灾，甚至化学灼伤。请遵守下列注意事项。 CS 2 • 切勿拆卸。 • 切勿压坏电池组，切勿让电池组受到敲打，跌落或遭到踩踏等外力或震动。 • 切勿让电池组短路，切勿让金属物与电池端子接触。 • 切勿放在温度超过 60 ℃的高温处，如直射阳光下或停在太阳下的车内。 • 切勿焚烧或丢弃在火中。 • 切勿使⽤损坏或漏液的锂离子电池。 • 务必⽤原装的 Sony 充电器或可以给电池组充电的设备给电池组充电。 • 请将电池组放在儿童取不到的地方。 • 请保持电池组干燥。 • 只能⽤ Sony 建议的相同或同等类型进行更换。 • 请按照指示中的说明立即丢弃⽤过的电池组。 • 请勿暴露在 -20 ℃或更低的极低温度下或 11.6 kPa 或更低的极低压力下。市场上有仿冒的电池，和索尼公司出品的电池看上去极其相似。为了维护您的合法利益，请到索尼特约维修站和索尼授权的专⽤配件经销商处购买电池和其他附件产品。否则，有可能会发生过热、着火、甚至爆炸，危及人身、财产安全。

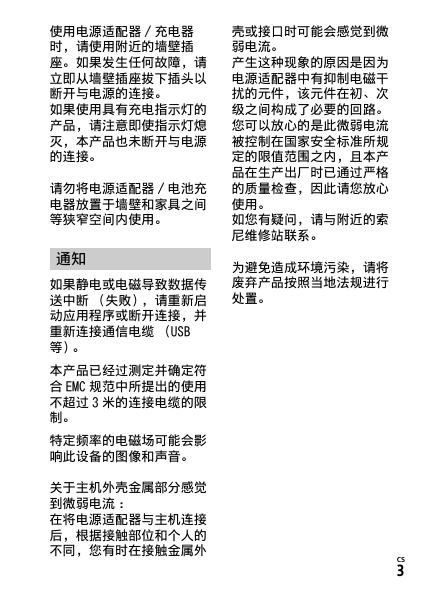

使⽤电源适配器 / 充电器时，请使⽤附近的墙壁插座。如果发生任何故障，请立即从墙壁插座拔下插头以断开与电源的连接。如果使⽤具有充电指示灯的产品，请注意即使指示灯熄灭，本产品也未断开与电源的连接。请勿将电源适配器 / 电池充电器放置于墙壁和家具之间等狭窄空间内使⽤。通知如果静电或电磁导致数据传送中断（失败），请重新启动应⽤程序或断开连接，并重新连接通信电缆（USB 等）。本产品已经过测定并确定符合 EMC 规范中所提出的使⽤不超过 3 米的连接电缆的限制。特定频率的电磁场可能会影响此设备的图像和声音。关于主机外壳金属部分感觉到微弱电流 : 在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉到微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使⽤。如您有疑问，请与附近的索尼维修站联系。为避免造成环境污染，请将废弃产品按照当地法规进行处置。 CS 3

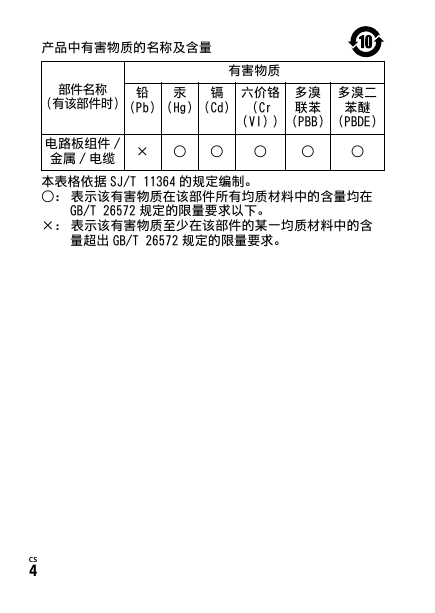

产品中有害物质的名称及含量有害物质部件名称（有该部件时）（Pb）铅汞镉（Hg）（Cd）六价铬（Cr 多溴联苯多溴二苯醚（VI））（PBB）（PBDE）电路板组件 / 金属 / 电缆 × ○ ○ ○ ○ ○ 本表格依据 SJ/T 11364 的规定编制。 ○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。 ×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。 CS 4

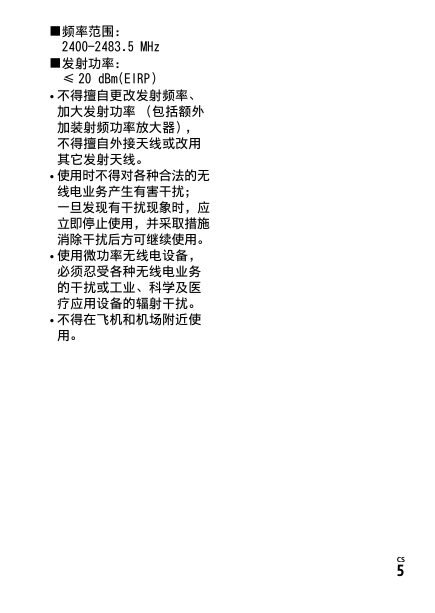

频率范围： 2400-2483.5 MHz 发射功率： ≤ 20 dBm(EIRP) • 不得擅自更改发射频率、加大发射功率（包括额外加装射频功率放大器），不得擅自外接天线或改⽤其它发射天线。 • 使⽤时不得对各种合法的无线电业务产生有害干扰；一旦发现有干扰现象时，应立即停止使⽤，并采取措施消除干扰后方可继续使⽤。 • 使⽤微功率无线电设备，必须忍受各种无线电业务的干扰或工业、科学及医疗应⽤设备的辐射干扰。 • 不得在飞机和机场附近使⽤。 CS 5

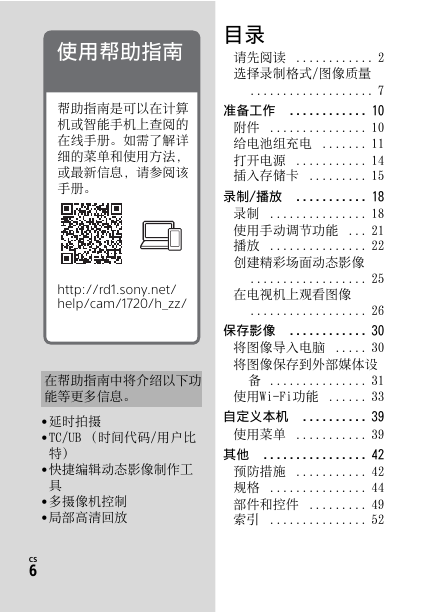

目录请先阅读 ............ 2 选择录制格式/图像质量 ................... 7 准备工作 ............ 10 附件 ............... 10 给电池组充电 ....... 11 打开电源 ........... 14 插入存储卡 ......... 15 录制/播放 ........... 18 录制 ............... 18 使用手动调节功能 ... 21 播放 ............... 22 创建精彩场面动态影像 .................. 25 在电视机上观看图像 .................. 26 保存影像 ............ 30 将图像导入电脑 ..... 30 将图像保存到外部媒体设备 ............... 31 使用Wi-Fi功能 ...... 33 自定义本机 .......... 39 使用菜单 ........... 39 其他 ................ 42 预防措施 ........... 42 规格 ............... 44 部件和控件 ......... 49 索引 ............... 52 使用帮助指南帮助指南是可以在计算机或智能手机上查阅的在线手册。如需了解详细的菜单和使用方法，或最新信息，请参阅该手册。 http://rd1.sony.net/ help/cam/1720/h_zz/ 在帮助指南中将介绍以下功能等更多信息。 • 延时拍摄 • TC/UB （时间代码/用户比特） • 快捷编辑动态影像制作工具 • 多摄像机控制 • 局部高清回放 CS 6

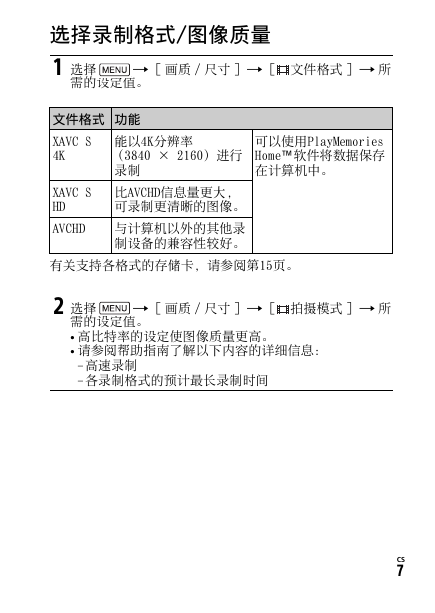

选择录制格式/图像质量 1 选择需的设定值。  [ 画质 / 尺寸 ]  [ 文件格式 ]  所文件格式功能 XAVC S 4K 能以4K分辨率（3840 × 2160）进行录制可以使用PlayMemories Home™软件将数据保存在计算机中。 XAVC S HD 比AVCHD信息量更大，可录制更清晰的图像。 AVCHD 与计算机以外的其他录制设备的兼容性较好。有关支持各格式的存储卡，请参阅第15页。 2 选择  [ 画质 / 尺寸 ]  [ 拍摄模式 ]  所需的设定值。 • 高比特率的设定使图像质量更高。 • 请参阅帮助指南了解以下内容的详细信息： – 高速录制 – 各录制格式的预计最长录制时间 CS 7

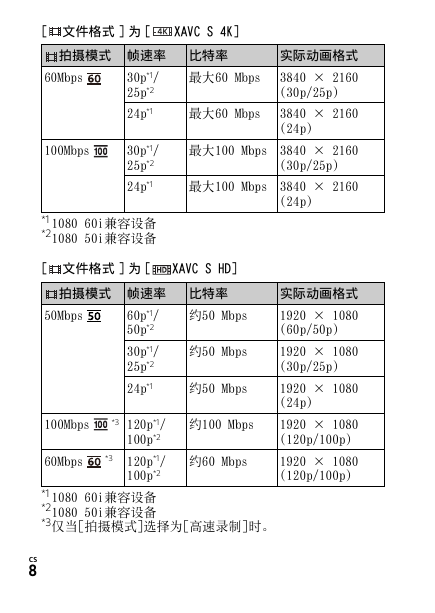

[ 文件格式 ] 为 [ XAVC S 4K] 拍摄模式帧速率比特率实际动画格式 60Mbps 100Mbps 30p*1/ 25p*2 24p*1 30p*1/ 25p*2 24p*1 最大60 Mbps 最大60 Mbps 3840 × 2160 (30p/25p) 3840 × 2160 (24p) 最大100 Mbps 3840 × 2160 (30p/25p) 最大100 Mbps 3840 × 2160 (24p) *1 *2 1080 60i兼容设备 1080 50i兼容设备 [ 文件格式 ] 为 [ XAVC S HD] 拍摄模式帧速率比特率实际动画格式 50Mbps 60p*1/ 50p*2 30p*1/ 25p*2 24p*1 100Mbps 60Mbps *3 120p*1/ 100p*2 120p*1/ 100p*2 *3 约50 Mbps 约50 Mbps 约50 Mbps 约100 Mbps 约60 Mbps 1920 × 1080 (60p/50p) 1920 × 1080 (30p/25p) 1920 × 1080 (24p) 1920 × 1080 (120p/100p) 1920 × 1080 (120p/100p) *1 *2 *3 1080 60i兼容设备 1080 50i兼容设备仅当[拍摄模式]选择为[高速录制]时。 CS 8
