数据结构课程设计报告
题目:输出 DAG 的所有拓扑排序序列
学号: xxxxxxxxxxx
姓名: xxxxxx
专业: 计算机科学与技术
提交日期: 2019 年 5 月 27 日
课程培养目标
打分项目
得分
1. 培养学生通过分析程序设计问题描述来选择合适的数
据结构,运用所学基本算法,熟练编写 C/C++代码,完成
程序调试与测试的能力,使学生具备一定的较复杂算法程
序的设计、开发与分析能力,能够分析、查找算法代码的
缺陷或错误,能够基于算法时间、空间复杂度分析结果来
改进或优化算法(对应毕业要求指标点 2.1)
2. 培养学生撰写实验报告以及课程设计报告、通过文字、
图表、公式、设计测试用例等方式方法来描述算法数据结
构、算法设计思想、算法程序流程,总结算法空间与时间
复杂度,以及描述程序测试结果的能力(对应毕业要求指
标点 4.1)
项目运行验收 (5 分)
算法复杂度分析 (2 分)
源程序及程序注释 (3 分)
数据结构描述(2 分)
算法设计描述(5 分)
程序测试报告(3 分)
总分
20 分
报告目录
1. 课程设计内容与要求(第 2 页)
2. 程序设计报告
2.1 概述(第 2 页)
2.2 数据结构设计与说明(第 2 页)
2.3 算法设计与说明(第 3 页)
2.4 算法复杂度分析(第 3 页)
3. 程序测试报告与结论(第 3-5 页)
4. 源程序附录(第 5-10 页)
1 / 10
1.课程设计内容与要求
用字符文件提供数据建立 DAG(有向无环图)合适的存储结构。编写程序,输出所有可
能的拓扑排序序列。要求输出的拓扑排序结果用顶点序号或字母表示。输出结果需存于字符文
件。输出结果中应显示全部拓扑排序序列的数目。如果 DAG 存在环(即拓扑排序失败),输
出结果中应显示拓扑排序序列的数目为 0。
课程设计报告要求给出详细算法描述,在结论部分应分析算法的时间复杂度和空间复杂度,
并给出分析的结果。
2. 程序设计报告
2.1 概述
程序的目的是输出 DAG 所有可能的拓扑排序序列,如果不是 DAG 则输出提示信息。
输入的 DAG 信息在字符文件中,包括顶点序号,顶点的出度和入度以及前驱节点;输出
的拓扑排序用顶点序号表示,输出结果保存在字符文件中,并且输出信息中显示全部拓扑
排序序列的数目。
2.2 数据结构设计与说明
DAG 使用邻接表的存储方式。
// 邻接表节点数据结构
typedef struct node{
int code; // 节点下标
struct node *next; // 节点指针域,指向邻接表的下一个节点
}ArcNode;
// 邻接表头结点数据结构
typedef struct{
int info; // 顶点入度
// 顶点出度
int k;
int i;
// 顶点下标
ArcNode *firstarc; // 节点指针域,指向指向头结点出度节点
}HNode;
// DAG 数据结构
typedef struct{
int n; // 实际顶点数目
HNode h[MAX_N]; // 头结点数组
}DAGGraph;
2 / 10

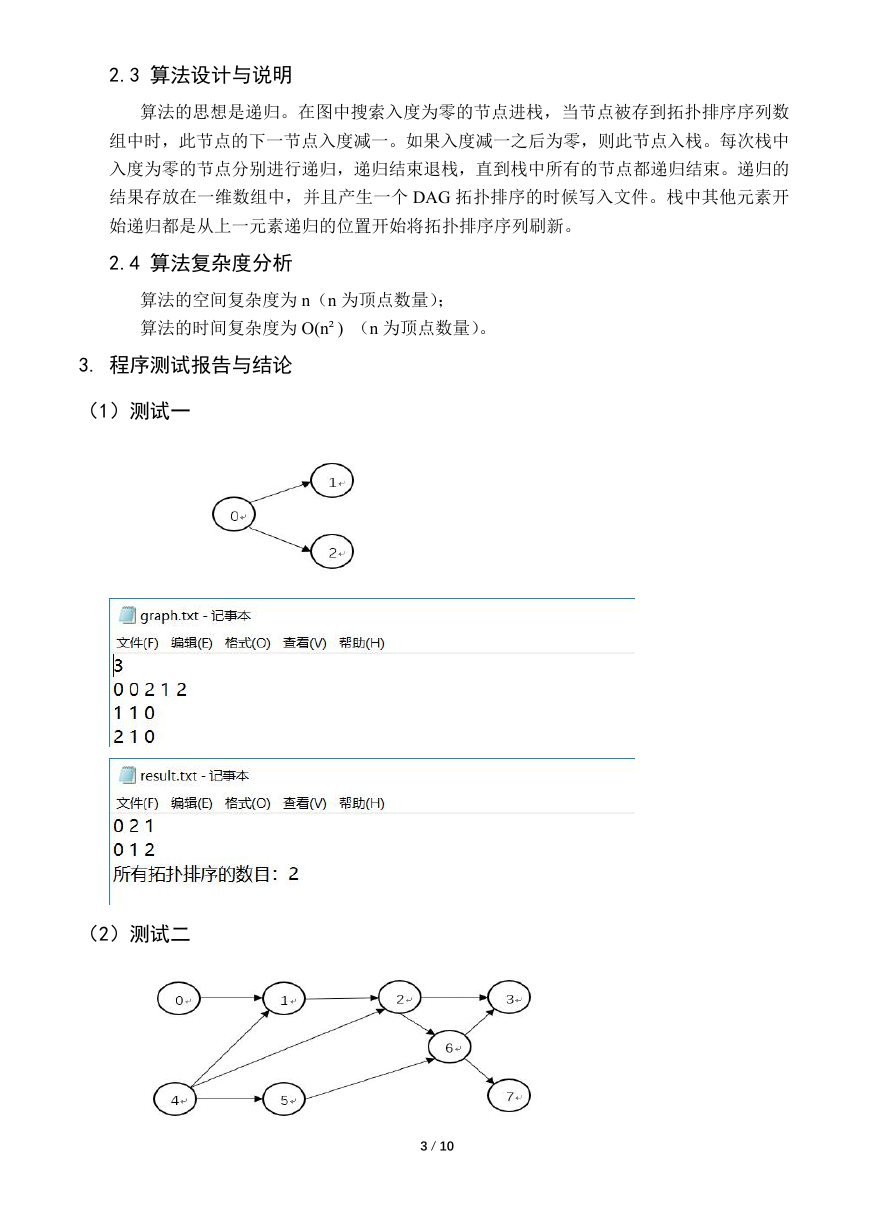

2.3 算法设计与说明
算法的思想是递归。在图中搜索入度为零的节点进栈,当节点被存到拓扑排序序列数
组中时,此节点的下一节点入度减一。如果入度减一之后为零,则此节点入栈。每次栈中
入度为零的节点分别进行递归,递归结束退栈,直到栈中所有的节点都递归结束。递归的
结果存放在一维数组中,并且产生一个 DAG 拓扑排序的时候写入文件。栈中其他元素开
始递归都是从上一元素递归的位置开始将拓扑排序序列刷新。
2.4 算法复杂度分析
算法的空间复杂度为 n(n 为顶点数量);
算法的时间复杂度为 O(n²) (n 为顶点数量)。
3. 程序测试报告与结论
(1)测试一
(2)测试二
3 / 10
4. 源程序附录
// Predefine.h
#ifndef PREDEFINE_H_
#define PREDEFINE_H_
#include
#define MAX_N 20 // 最大节点数
// 邻接表节点数据结构
typedef struct node{
int code; // 节点下标
struct node *next;
}ArcNode;
// 邻接表头结点数据结构
typedef struct{
int info; // 顶点入度
// 顶点出度
int k;
int i;
// 顶点下标
ArcNode *firstarc;
}HNode;
// DAG 图数据结构
typedef struct{
int n; // 实际顶点数目
HNode h[MAX_N]; // 头结点数组
}DAGGraph;
#endif // PREDEFINE_H_
// main.cpp
#include
#include "Predefine.h"
extern int InitGraph(DAGGraph &graph);
extern bool TopoSort(DAGGraph &graph);
int main()
{
DAGGraph graph;
5 / 10
InitGraph(graph); // 初始化 DAG
bool result = TopoSort(graph);
if(result==false)
{
// 拓扑排序
std::cout << "Not DAG." << std::endl;
}
return 0;
}
// init_graph.cpp
#include "Predefine.h"
#include
#include
int InitGraph(DAGGraph &graph)
{
/** \brief 初始化 DAG
*
* \param DAG
* \param DAGGraph 的指针
* \return 无返回值
*
*/
std::ifstream file;
file.open("graph.txt",std::ios::in);
if(!file.is_open())
{
std::cout << "Can not open graph.txt!" << std::endl;
exit(-1); // 异常退出
}
file >> graph.n;
for(int it=0;it> graph.h[it].i; // 读入顶点下标
file >> graph.h[it].info; // 读入顶点入度
file >> graph.h[it].k; // 读入顶点出度
graph.h[it].firstarc = NULL; // 邻接表头结点指针域置空
ArcNode *p;
// 读入每个顶点的邻接表
for(int j=0;j> Node->code;
Node->next = NULL; // 每个节点的指针域都置空
if(j==0)
{
6 / 10
graph.h[it].firstarc = Node;
p = graph.h[it].firstarc;
continue;
}
p->next = Node;
p = Node;
}
}
file.close();
return 0; // 初始化 DAG 成功
}
// topological_sort.cpp
#include "Predefine.h"
#include
#include
void test(DAGGraph graph, int k, int a[], int num);
int flag; // 标志变量,为假舍弃递归结果
int count = 0; // 标志变量,count>=graph.n 时,证明 graph 是 DAG
std::ofstream file;
bool TopoSort(DAGGraph &graph)
{
/** \brief DAG 拓扑排序
*
* \param DAG
* \return if(DAG) return true; else return false;
*
*/
// ArcNode *p;
std::vector S;
file.open("result.txt",std::ios::out);
// DAG 入度为零的节点入栈
for(int i=0;iwhile(S.size())
{
// 输出该节点并且退栈
i = S.back();
std::cout << i << "
count++;
S.pop_back();
for(p=graph.h[i].firstarc;p;p=p->next)
{
";
// i 节点关联的节点入度-1 为 0 之后入栈
if((--graph.h[p->code].info)==0)
{
S.push_back(p->code);
}
}
}
file.close();
// 如果一次都没有排序成功,返回 false, 否则返回 true
if(count=graph.n)
{
return true;
}
return false;
}
void test(DAGGraph graph, int k, int a[], int num)
{
8 / 10
