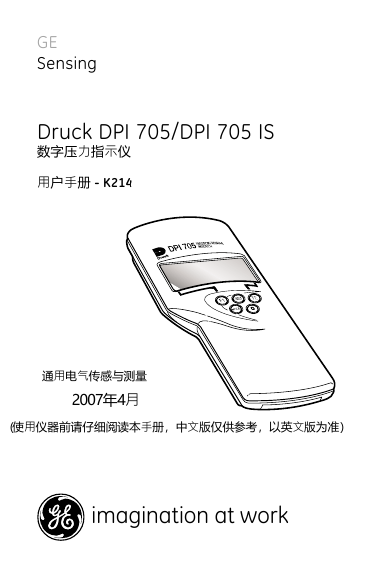

GE Sensing Druck DPI 705/DPI 705 IS 数字压力指示仪用户手册 - K214 通用电气传感与测量 2007年4月 (使用仪器前请仔细阅读本手册，中文版仅供参考，以英文版为准） imagination at work

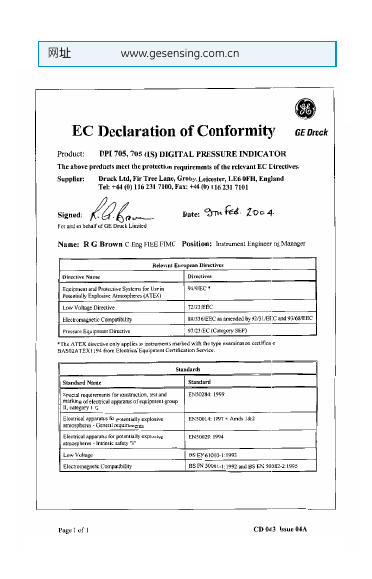

网址 www.gesensing.com.cn

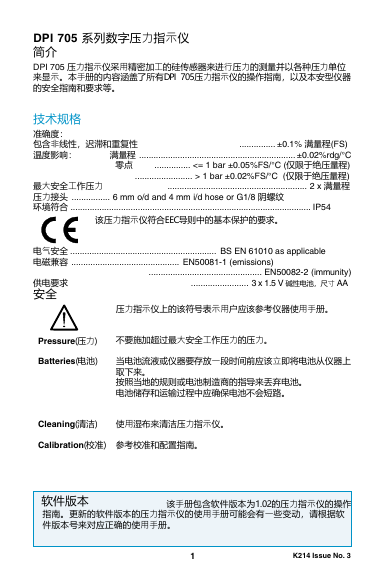

DPI 705 系列数字压力指示仪简介 DPI 705 压力指示仪采用精密加工的硅传感器来进行压力的测量并以各种压力单位来显示。本手册的内容涵盖了所有DPI 705压力指示仪的操作指南，以及本安型仪器的安全指南和要求等。技术规格准确度：包含非线性，迟滞和重复性 ............... ±0.1% 满量程(FS) 温度影响：满量程 ................................................................. ±0.02%rdg/°C 零点 ............... <= 1 bar ±0.05%FS/°C (仅限于绝压量程) ........................ > 1 bar ±0.02%FS/°C (仅限于绝压量程) 最大安全工作压力 .......................................................... 2 x 满量程压力接头 ................ 6 mm o/d and 4 mm i/d hose or G1/8 阴螺纹环境符合 .................................................................................................... IP54 该压力指示仪符合EEC导则中的基本保护的要求。电气安全 ............................................................. BS EN 61010 as applicable 电磁兼容 ............................................. EN50081-1 (emissions) 供电要求安全 ............................................... EN50082-2 (immunity) ........................ 3 x 1.5 V 碱性电池，尺寸 AA 压力指示仪上的该符号表示用户应该参考仪器使用手册。 Pressure(压力) Batteries(电池) Cleaning(清洁) 不要施加超过最大安全工作压力的压力。当电池流液或仪器要存放一段时间前应该立即将电池从仪器上取下来。按照当地的规则或电池制造商的指导来丢弃电池。电池储存和运输过程中应确保电池不会短路。使用湿布来清洁压力指示仪。 Calibration(校准) 参考校准和配置指南。软件版本指南。更新的软件版本的压力指示仪的使用手册可能会有一些变动，请根据软件版本号来对应正确的使用手册。该手册包含软件版本为1.02的压力指示仪的操作 1 K214 Issue No. 3

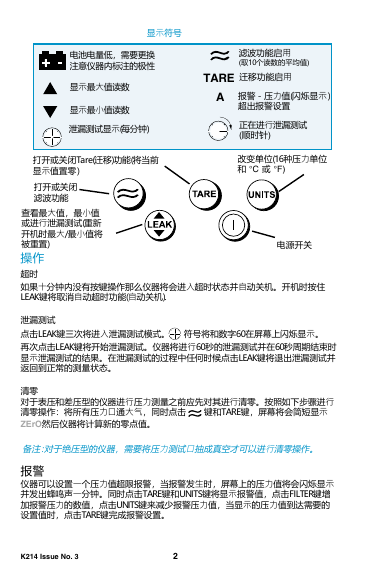

显示符号电池电量低，需要更换注意仪器内标注的极性显示最大值读数显示最小值读数泄漏测试显示(每分钟) 打开或关闭Tare(迁移)功能(将当前显示值置零）打开或关闭滤波功能滤波功能启用 (取10个读数的平均值) TARE 迁移功能启用 A 报警－压力值(闪烁显示）超出报警设置正在进行泄漏测试 (顺时针) 改变单位(16种压力单位和 °C 或 °F) 查看最大值，最小值或进行泄漏测试(重新开机时最大/最小值将被重置) 操作超时如果十分钟内没有按键操作那么仪器将会进入超时状态并自动关机。开机时按住 LEAK键将取消自动超时功能(自动关机). 泄漏测试电源开关点击LEAK键三次将进入泄漏测试模式。符号将和数字60在屏幕上闪烁显示。再次点击LEAK键将开始泄漏测试。仪器将进行60秒的泄漏测试并在60秒周期结束时显示泄漏测试的结果。在泄漏测试的过程中任何时候点击LEAK键将退出泄漏测试并返回到正常的测量状态。清零对于表压和差压型的仪器进行压力测量之前应先对其进行清零。按照如下步骤进行清零操作：将所有压力口通大气，同时点击键和TARE键，屏幕将会简短显示 ZErO然后仪器将计算新的零点值。备注：对于绝压型的仪器，需要将压力测试口抽成真空才可以进行清零操作。报警仪器可以设置一个压力值超限报警，当报警发生时，屏幕上的压力值将会闪烁显示并发出蜂鸣声一分钟。同时点击TARE键和UNITS键将显示报警值，点击FILTER键增加报警压力的数值，点击UNITS键来减少报警压力值，当显示的压力值到达需要的设置值时，点击TARE键完成报警设置。 K214 Issue No. 3 2

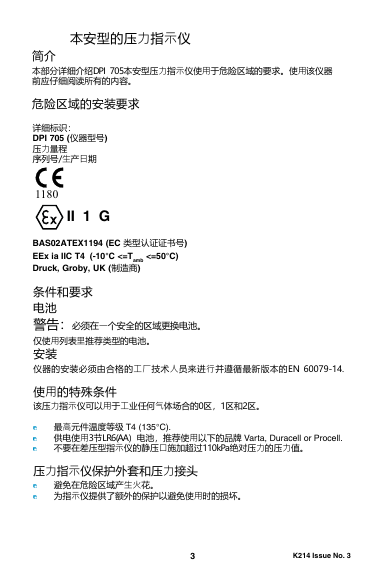

本安型的压力指示仪简介本部分详细介绍DPI 705本安型压力指示仪使用于危险区域的要求。使用该仪器前应仔细阅读所有的内容。危险区域的安装要求详细标识： DPI 705 (仪器型号) 压力量程序列号/生产日期 1180 II 1 G BAS02ATEX1194 (EC 类型认证证书号) EEx ia IIC T4 (-10°C <=Tamb <=50°C) Druck, Groby, UK (制造商) 条件和要求电池警告：必须在一个安全的区域更换电池。仅使用列表里推荐类型的电池。安装仪器的安装必须由合格的工厂技术人员来进行并遵循最新版本的EN 60079-14. 使用的特殊条件该压力指示仪可以用于工业任何气体场合的0区，1区和2区。最高元件温度等级 T4 (135°C). 供电使用3节LR6(AA）电池，推荐使用以下的品牌 Varta, Duracell or Procell. 不要在差压型指示仪的静压口施加超过110kPa绝对压力的压力值。压力指示仪保护外套和压力接头避免在危险区域产生火花。为指示仪提供了额外的保护以避免使用时的损坏。 3 K214 Issue No. 3

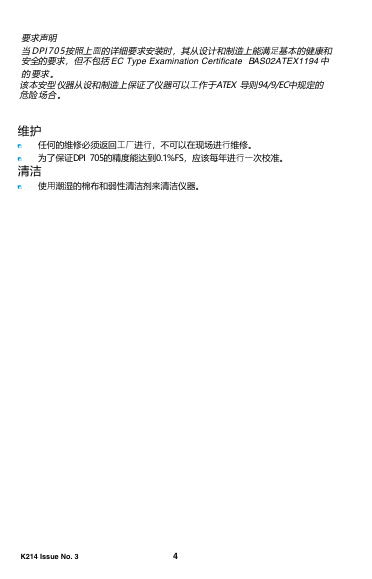

要求声明当DPI705按照上面的详细要求安装时，其从设计和制造上能满足基本的健康和安全的要求，但不包括 EC Type Examination Certificate BAS02ATEX1194中的要求。该本安型仪器从设和制造上保证了仪器可以工作于ATEX 导则94/9/EC中规定的危险场合。维护任何的维修必须返回工厂进行，不可以在现场进行维修。为了保证DPI 705的精度能达到0.1%FS，应该每年进行一次校准。清洁使用潮湿的棉布和弱性清洁剂来清洁仪器。 K214 Issue No. 3 4

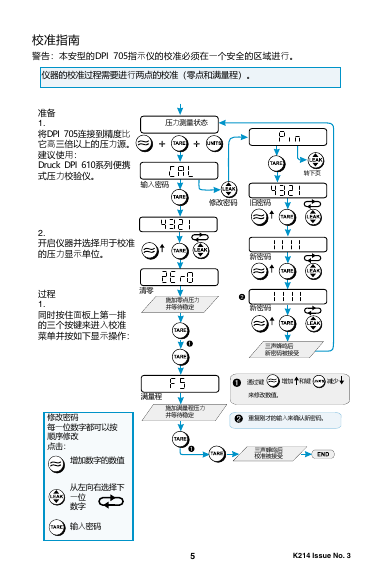

校准指南警告：本安型的DPI 705指示仪的校准必须在一个安全的区域进行。仪器的校准过程需要进行两点的校准（零点和满量程）。压力测量状态输入密码修改密码旧密码转下页清零施加零点压力并等待稳定新密码新密码三声蜂鸣后新密码被接受通过键增加和键减少满量程来修改数值。施加满量程压力并等待稳定重复刚才的输入来确认新密码。三声蜂鸣后校准被接受准备 1. 将DPI 705连接到精度比它高三倍以上的压力源。建议使用： Druck DPI 610系列便携式压力校验仪。 2. 开启仪器并选择用于校准的压力显示单位。过程 1. 同时按住面板上第一排的三个按键来进入校准菜单并按如下显示操作：修改密码每一位数字都可以按顺序修改点击：增加数字的数值从左向右选择下一位数字输入密码 5 K214 Issue No. 3

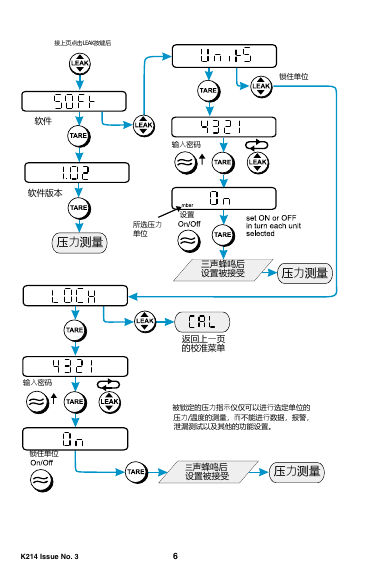

接上页点击LEAK按键后软件软件版本锁住单位输入密码设置所选压力单位压力测量三声蜂鸣后设置被接受压力测量返回上一页的校准菜单被锁定的压力指示仪仅可以进行选定单位的压力/温度的测量，而不能进行数据，报警，泄漏测试以及其他的功能设置。三声蜂鸣后设置被接受压力测量输入密码锁住单位 K214 Issue No. 3 6
