    基于PLC的四层电梯控制系统设计论文
    基于 PLC 的四层电梯控制系统设计论文 摘 要 国民经济的飞速发展，现代化程度日益提高，高层建筑越来越多，电梯也随之增多，电梯产品在人们物资文化生活中的 地位得到了提高，成为重要的运输设备之一。国内传统的电梯控制系统是由继电器、接触器构成。它不仅存在着可靠性 差、成本高、故障率高等缺点，而且在层数增加时，配线变化给制造及安装带来诸多不便。若用可编程控制器（PLC） 控制就解决了以上的不足。 本设计就以可编程控制器（PLC）作为工具对升降电梯的各种操作进行控制。先对四层电梯的硬件部分作分析，看需要 什么样的开关，电机，信号灯等。然后，画出它的控制面板图，再根据控制面板图估计一下 I/O 点数，这样可以确定所 选机型，然后再设计软件，写出流程图，梯形图，写出语句。 最后是进行调试，看看此程序是否可行。 目 录 第 1 章 绪论 1.1 课题的研究背景及意义 1.2 电梯的简介 1.2.1 电梯的起源 1.2.2 电梯的定义与分类 1.2.3 电梯电气控制发展 1.2.4 电梯的国内外发展状况 1.3 PLC 在电梯控制中的应用和发展前景 1.4 课题研究的内容 第 2 章 控制系统的组成 2.1 PLC 控制系统组成 2.1.1 硬件的组成 2.1.2 软件的组成 2.2 PLC 控制系统抗干扰措施 2.2.1 硬件抗干扰措施 2.2.2 软件抗干扰措施 2.3 PLC 控制系统的发展趋势 2.4 输入输出（I/O）点数的估算 第 3 章 四层电梯控制系统设计 3.1.1 电动机控制电路图 3.1.3 流程图 3.2 操作原理简要说明 3.3 编程元件明细表 3.4 梯形图及注释 3.4.1 电梯初始控制 3.4.2 报警器及超重控制 3.4.3 电梯指令信号的登记与消除

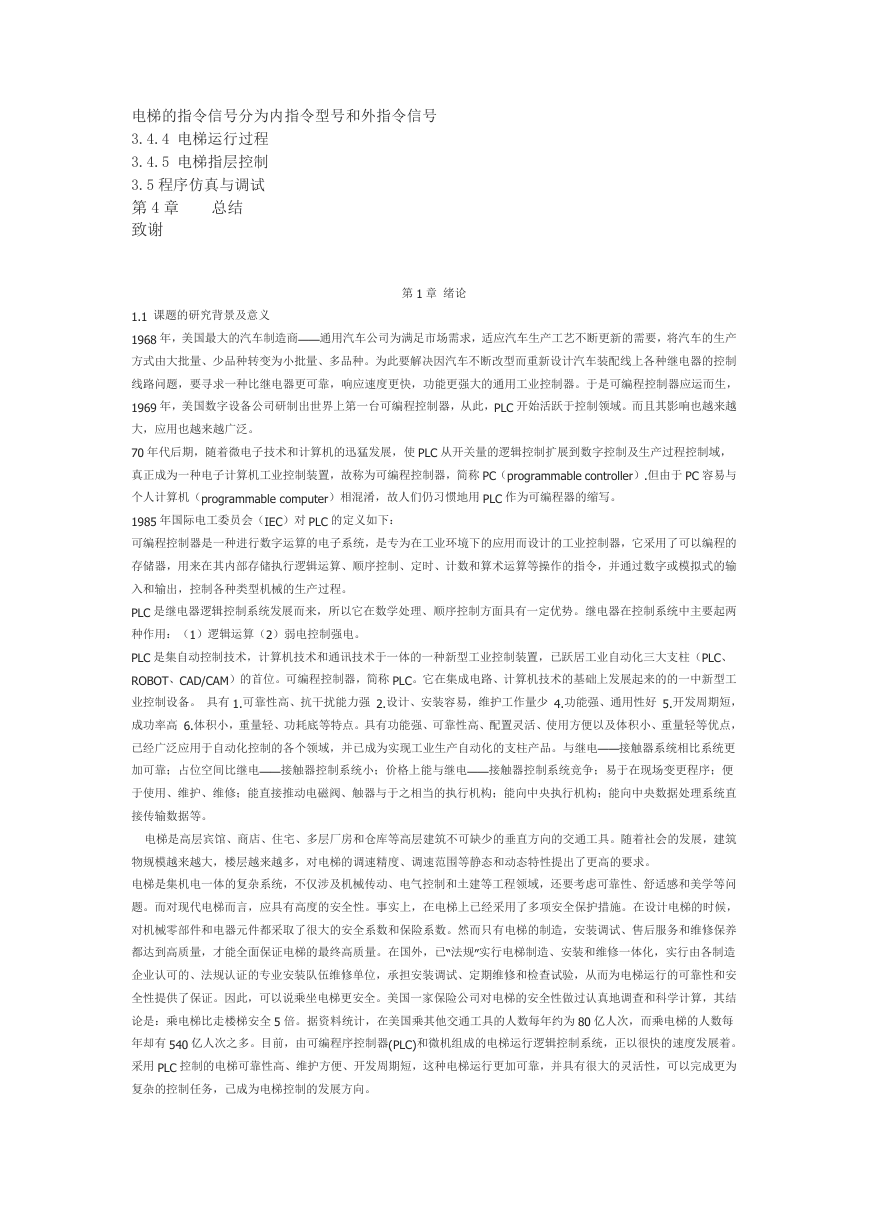

    电梯的指令信号分为内指令型号和外指令信号 3.4.4 电梯运行过程 3.4.5 电梯指层控制 3.5 程序仿真与调试 第 4 章 总结 致谢 第 1 章 绪论 1.1 课题的研究背景及意义 1968 年，美国最大的汽车制造商——通用汽车公司为满足市场需求，适应汽车生产工艺不断更新的需要，将汽车的生产 方式由大批量、少品种转变为小批量、多品种。为此要解决因汽车不断改型而重新设计汽车装配线上各种继电器的控制 线路问题，要寻求一种比继电器更可靠，响应速度更快，功能更强大的通用工业控制器。于是可编程控制器应运而生， 1969 年，美国数字设备公司研制出世界上第一台可编程控制器，从此，PLC 开始活跃于控制领域。而且其影响也越来越 大，应用也越来越广泛。 70 年代后期，随着微电子技术和计算机的迅猛发展，使 PLC 从开关量的逻辑控制扩展到数字控制及生产过程控制域， 真正成为一种电子计算机工业控制装置，故称为可编程控制器，简称 PC（programmable controller）.但由于 PC 容易与 个人计算机（programmable computer）相混淆，故人们仍习惯地用 PLC 作为可编程器的缩写。 1985 年国际电工委员会（IEC）对 PLC 的定义如下： 可编程控制器是一种进行数字运算的电子系统，是专为在工业环境下的应用而设计的工业控制器，它采用了可以编程的 存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字或模拟式的输 入和输出，控制各种类型机械的生产过程。 PLC 是继电器逻辑控制系统发展而来，所以它在数学处理、顺序控制方面具有一定优势。继电器在控制系统中主要起两 种作用：（1）逻辑运算（2）弱电控制强电。 PLC 是集自动控制技术，计算机技术和通讯技术于一体的一种新型工业控制装置，已跃居工业自动化三大支柱（PLC、 ROBOT、CAD/CAM）的首位。可编程控制器，简称 PLC。它在集成电路、计算机技术的基础上发展起来的的一中新型工 业控制设备。 具有 1.可靠性高、抗干扰能力强 2.设计、安装容易，维护工作量少 4.功能强、通用性好 5.开发周期短， 成功率高 6.体积小，重量轻、功耗底等特点。具有功能强、可靠性高、配置灵活、使用方便以及体积小、重量轻等优点， 已经广泛应用于自动化控制的各个领域，并已成为实现工业生产自动化的支柱产品。与继电——接触器系统相比系统更 加可靠；占位空间比继电——接触器控制系统小；价格上能与继电——接触器控制系统竞争；易于在现场变更程序；便 于使用、维护、维修；能直接推动电磁阀、触器与于之相当的执行机构；能向中央执行机构；能向中央数据处理系统直 接传输数据等。 电梯是高层宾馆、商店、住宅、多层厂房和仓库等高层建筑不可缺少的垂直方向的交通工具。随着社会的发展，建筑 物规模越来越大，楼层越来越多，对电梯的调速精度、调速范围等静态和动态特性提出了更高的要求。 电梯是集机电一体的复杂系统，不仅涉及机械传动、电气控制和土建等工程领域，还要考虑可靠性、舒适感和美学等问 题。而对现代电梯而言，应具有高度的安全性。事实上，在电梯上已经采用了多项安全保护措施。在设计电梯的时候， 对机械零部件和电器元件都采取了很大的安全系数和保险系数。然而只有电梯的制造，安装调试、售后服务和维修保养 都达到高质量，才能全面保证电梯的最终高质量。在国外，已“法规”实行电梯制造、安装和维修一体化，实行由各制造 企业认可的、法规认证的专业安装队伍维修单位，承担安装调试、定期维修和检查试验，从而为电梯运行的可靠性和安 全性提供了保证。因此，可以说乘坐电梯更安全。美国一家保险公司对电梯的安全性做过认真地调查和科学计算，其结 论是：乘电梯比走楼梯安全 5 倍。据资料统计，在美国乘其他交通工具的人数每年约为 80 亿人次，而乘电梯的人数每 年却有 540 亿人次之多。目前，由可编程序控制器(PLC)和微机组成的电梯运行逻辑控制系统，正以很快的速度发展着。 采用 PLC 控制的电梯可靠性高、维护方便、开发周期短，这种电梯运行更加可靠，并具有很大的灵活性，可以完成更为 复杂的控制任务，己成为电梯控制的发展方向。

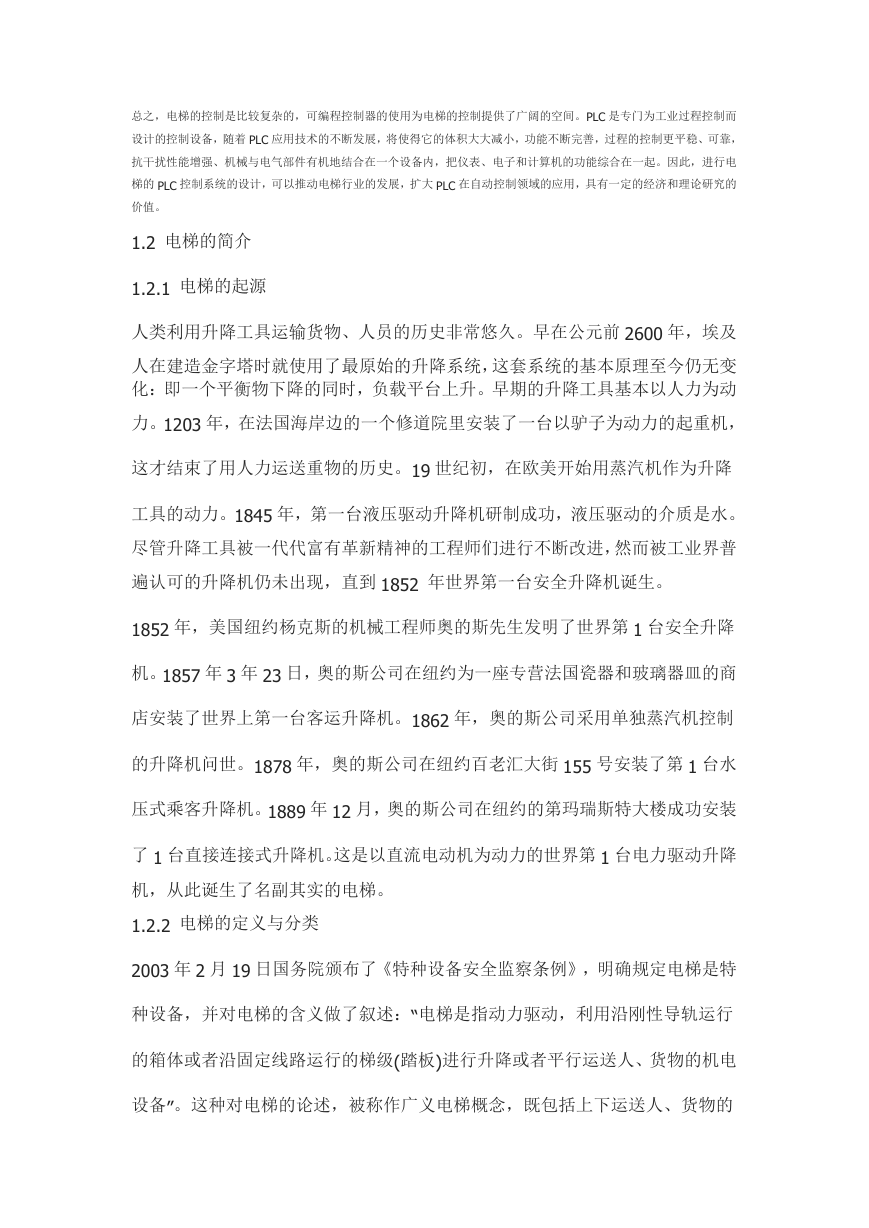

    总之，电梯的控制是比较复杂的，可编程控制器的使用为电梯的控制提供了广阔的空间。PLC 是专门为工业过程控制而 设计的控制设备，随着 PLC 应用技术的不断发展，将使得它的体积大大减小，功能不断完善，过程的控制更平稳、可靠， 抗干扰性能增强、机械与电气部件有机地结合在一个设备内，把仪表、电子和计算机的功能综合在一起。因此，进行电 梯的 PLC 控制系统的设计，可以推动电梯行业的发展，扩大 PLC 在自动控制领域的应用，具有一定的经济和理论研究的 价值。 1.2 电梯的简介 1.2.1 电梯的起源 人类利用升降工具运输货物、人员的历史非常悠久。早在公元前 2600 年，埃及 人在建造金字塔时就使用了最原始的升降系统，这套系统的基本原理至今仍无变 化：即一个平衡物下降的同时，负载平台上升。早期的升降工具基本以人力为动 力。1203 年，在法国海岸边的一个修道院里安装了一台以驴子为动力的起重机， 这才结束了用人力运送重物的历史。19 世纪初，在欧美开始用蒸汽机作为升降 工具的动力。1845 年，第一台液压驱动升降机研制成功，液压驱动的介质是水。 尽管升降工具被一代代富有革新精神的工程师们进行不断改进，然而被工业界普 遍认可的升降机仍未出现，直到 1852 年世界第一台安全升降机诞生。 1852 年，美国纽约杨克斯的机械工程师奥的斯先生发明了世界第 1 台安全升降 机。1857 年 3 年 23 日，奥的斯公司在纽约为一座专营法国瓷器和玻璃器皿的商 店安装了世界上第一台客运升降机。1862 年，奥的斯公司采用单独蒸汽机控制 的升降机问世。1878 年，奥的斯公司在纽约百老汇大街 155 号安装了第 1 台水 压式乘客升降机。1889 年 12 月，奥的斯公司在纽约的第玛瑞斯特大楼成功安装 了 1 台直接连接式升降机。这是以直流电动机为动力的世界第 1 台电力驱动升降 机，从此诞生了名副其实的电梯。 1.2.2 电梯的定义与分类 2003 年 2 月 19 日国务院颁布了《特种设备安全监察条例》，明确规定电梯是特 种设备，并对电梯的含义做了叙述：“电梯是指动力驱动，利用沿刚性导轨运行 的箱体或者沿固定线路运行的梯级(踏板)进行升降或者平行运送人、货物的机电 设备”。这种对电梯的论述，被称作广义电梯概念，既包括上下运送人、货物的

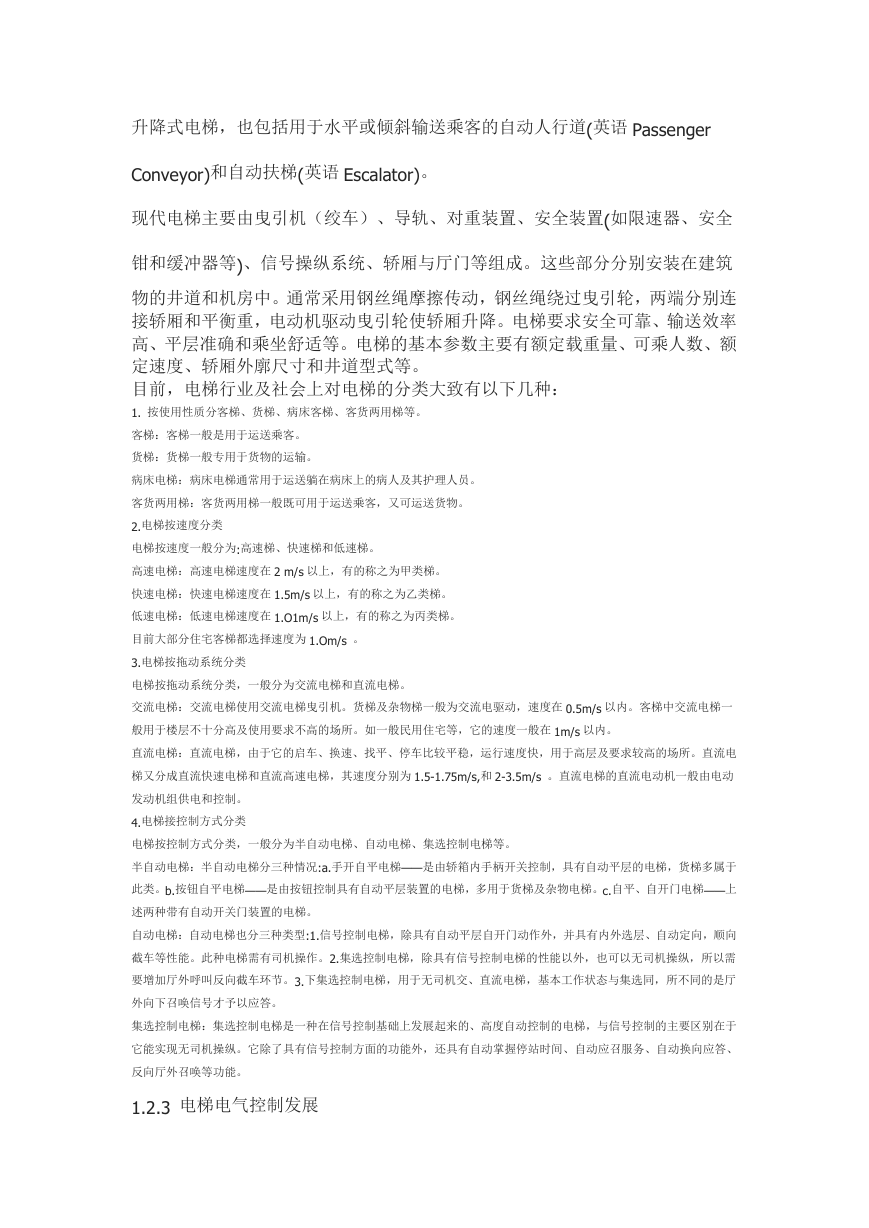

    升降式电梯，也包括用于水平或倾斜输送乘客的自动人行道(英语 Passenger Conveyor)和自动扶梯(英语 Escalator)。 现代电梯主要由曳引机（绞车）、导轨、对重装置、安全装置(如限速器、安全 钳和缓冲器等)、信号操纵系统、轿厢与厅门等组成。这些部分分别安装在建筑 物的井道和机房中。通常采用钢丝绳摩擦传动，钢丝绳绕过曳引轮，两端分别连 接轿厢和平衡重，电动机驱动曳引轮使轿厢升降。电梯要求安全可靠、输送效率 高、平层准确和乘坐舒适等。电梯的基本参数主要有额定载重量、可乘人数、额 定速度、轿厢外廓尺寸和井道型式等。 目前，电梯行业及社会上对电梯的分类大致有以下几种： 1. 按使用性质分客梯、货梯、病床客梯、客货两用梯等。 客梯：客梯一般是用于运送乘客。 货梯：货梯一般专用于货物的运输。 病床电梯：病床电梯通常用于运送躺在病床上的病人及其护理人员。 客货两用梯：客货两用梯一般既可用于运送乘客，又可运送货物。 2.电梯按速度分类 电梯按速度一般分为:高速梯、快速梯和低速梯。 高速电梯：高速电梯速度在 2 m/s 以上，有的称之为甲类梯。 快速电梯：快速电梯速度在 1.5m/s 以上，有的称之为乙类梯。 低速电梯：低速电梯速度在 1.O1m/s 以上，有的称之为丙类梯。 目前大部分住宅客梯都选择速度为 1.Om/s 。 3.电梯按拖动系统分类 电梯按拖动系统分类，一般分为交流电梯和直流电梯。 交流电梯：交流电梯使用交流电梯曳引机。货梯及杂物梯一般为交流电驱动，速度在 0.5m/s 以内。客梯中交流电梯一 般用于楼层不十分高及使用要求不高的场所。如一般民用住宅等，它的速度一般在 1m/s 以内。 直流电梯：直流电梯，由于它的启车、换速、找平、停车比较平稳，运行速度快，用于高层及要求较高的场所。直流电 梯又分成直流快速电梯和直流高速电梯，其速度分别为 1.5-1.75m/s,和 2-3.5m/s 。直流电梯的直流电动机一般由电动 发动机组供电和控制。 4.电梯接控制方式分类 电梯按控制方式分类，一般分为半自动电梯、自动电梯、集选控制电梯等。 半自动电梯：半自动电梯分三种情况:a.手开自平电梯——是由轿箱内手柄开关控制，具有自动平层的电梯，货梯多属于 此类。b.按钮自平电梯——是由按钮控制具有自动平层装置的电梯，多用于货梯及杂物电梯。c.自平、自开门电梯——上 述两种带有自动开关门装置的电梯。 自动电梯：自动电梯也分三种类型:1.信号控制电梯，除具有自动平层自开门动作外，并具有内外选层、自动定向，顺向 截车等性能。此种电梯需有司机操作。2.集选控制电梯，除具有信号控制电梯的性能以外，也可以无司机操纵，所以需 要增加厅外呼叫反向截车环节。3.下集选控制电梯，用于无司机交、直流电梯，基本工作状态与集选同，所不同的是厅 外向下召唤信号才予以应答。 集选控制电梯：集选控制电梯是一种在信号控制基础上发展起来的、高度自动控制的电梯，与信号控制的主要区别在于 它能实现无司机操纵。它除了具有信号控制方面的功能外，还具有自动掌握停站时间、自动应召服务、自动换向应答、 反向厅外召唤等功能。 1.2.3 电梯电气控制发展

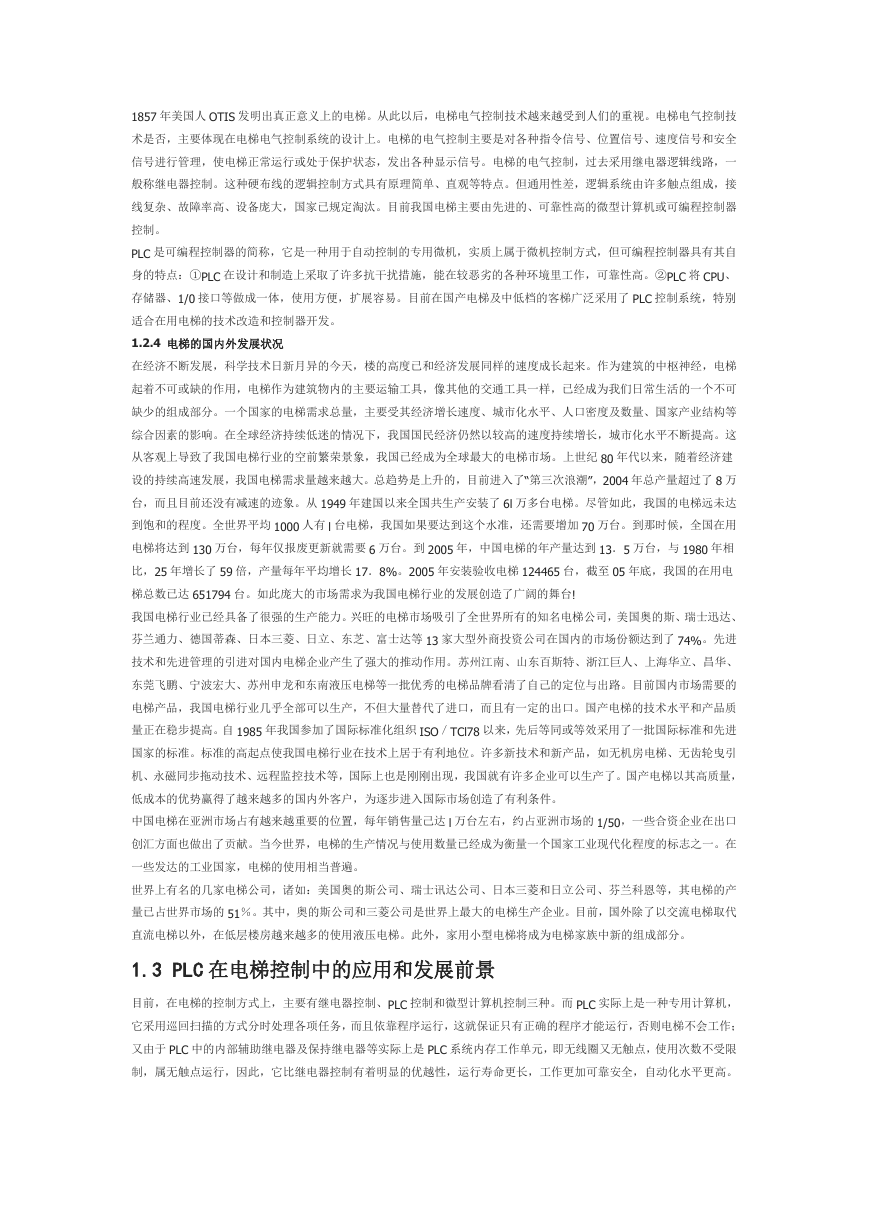

    1857 年美国人 OTIS 发明出真正意义上的电梯。从此以后，电梯电气控制技术越来越受到人们的重视。电梯电气控制技 术是否，主要体现在电梯电气控制系统的设计上。电梯的电气控制主要是对各种指令信号、位置信号、速度信号和安全 信号进行管理，使电梯正常运行或处于保护状态，发出各种显示信号。电梯的电气控制，过去采用继电器逻辑线路，一 般称继电器控制。这种硬布线的逻辑控制方式具有原理简单、直观等特点。但通用性差，逻辑系统由许多触点组成，接 线复杂、故障率高、设备庞大，国家已规定淘汰。目前我国电梯主要由先进的、可靠性高的微型计算机或可编程控制器 控制。 PLC 是可编程控制器的简称，它是一种用于自动控制的专用微机，实质上属于微机控制方式，但可编程控制器具有其自 身的特点：①PLC 在设计和制造上采取了许多抗干扰措施，能在较恶劣的各种环境里工作，可靠性高。②PLC 将 CPU、 存储器、1/0 接口等做成一体，使用方便，扩展容易。目前在国产电梯及中低档的客梯广泛采用了 PLC 控制系统，特别 适合在用电梯的技术改造和控制器开发。 1.2.4 电梯的国内外发展状况 在经济不断发展，科学技术日新月异的今天，楼的高度已和经济发展同样的速度成长起来。作为建筑的中枢神经，电梯 起着不可或缺的作用，电梯作为建筑物内的主要运输工具，像其他的交通工具一样，已经成为我们日常生活的一个不可 缺少的组成部分。一个国家的电梯需求总量，主要受其经济增长速度、城市化水平、人口密度及数量、国家产业结构等 综合因素的影响。在全球经济持续低迷的情况下，我国国民经济仍然以较高的速度持续增长，城市化水平不断提高。这 从客观上导致了我国电梯行业的空前繁荣景象，我国已经成为全球最大的电梯市场。上世纪 80 年代以来，随着经济建 设的持续高速发展，我国电梯需求量越来越大。总趋势是上升的，目前进入了“第三次浪潮”，2004 年总产量超过了 8 万 台，而且目前还没有减速的迹象。从 1949 年建国以来全国共生产安装了 6l 万多台电梯。尽管如此，我国的电梯远未达 到饱和的程度。全世界平均 1000 人有 l 台电梯，我国如果要达到这个水准，还需要增加 70 万台。到那时候，全国在用 电梯将达到 130 万台，每年仅报废更新就需要 6 万台。到 2005 年，中国电梯的年产量达到 13．5 万台，与 1980 年相 比，25 年增长了 59 倍，产量每年平均增长 17．8%。2005 年安装验收电梯 124465 台，截至 05 年底，我国的在用电 梯总数已达 651794 台。如此庞大的市场需求为我国电梯行业的发展创造了广阔的舞台! 我国电梯行业已经具备了很强的生产能力。兴旺的电梯市场吸引了全世界所有的知名电梯公司，美国奥的斯、瑞士迅达、 芬兰通力、德国蒂森、日本三菱、日立、东芝、富士达等 13 家大型外商投资公司在国内的市场份额达到了 74%。先进 技术和先进管理的引进对国内电梯企业产生了强大的推动作用。苏州江南、山东百斯特、浙江巨人、上海华立、昌华、 东莞飞鹏、宁波宏大、苏州申龙和东南液压电梯等一批优秀的电梯品牌看清了自己的定位与出路。目前国内市场需要的 电梯产品，我国电梯行业几乎全部可以生产，不但大量替代了进口，而且有一定的出口。国产电梯的技术水平和产品质 量正在稳步提高。自 1985 年我国参加了国际标准化组织 ISO／TCl78 以来，先后等同或等效采用了一批国际标准和先进 国家的标准。标准的高起点使我国电梯行业在技术上居于有利地位。许多新技术和新产品，如无机房电梯、无齿轮曳引 机、永磁同步拖动技术、远程监控技术等，国际上也是刚刚出现，我国就有许多企业可以生产了。国产电梯以其高质量， 低成本的优势赢得了越来越多的国内外客户，为逐步进入国际市场创造了有利条件。 中国电梯在亚洲市场占有越来越重要的位置，每年销售量己达 l 万台左右，约占亚洲市场的 1/50，一些合资企业在出口 创汇方面也做出了贡献。当今世界，电梯的生产情况与使用数量已经成为衡量一个国家工业现代化程度的标志之一。在 一些发达的工业国家，电梯的使用相当普遍。 世界上有名的几家电梯公司，诸如：美国奥的斯公司、瑞士讯达公司、日本三菱和日立公司、芬兰科恩等，其电梯的产 量已占世界市场的 51％。其中，奥的斯公司和三菱公司是世界上最大的电梯生产企业。目前，国外除了以交流电梯取代 直流电梯以外，在低层楼房越来越多的使用液压电梯。此外，家用小型电梯将成为电梯家族中新的组成部分。 1.3 PLC 在电梯控制中的应用和发展前景 目前，在电梯的控制方式上，主要有继电器控制、PLC 控制和微型计算机控制三种。而 PLC 实际上是一种专用计算机， 它采用巡回扫描的方式分时处理各项任务，而且依靠程序运行，这就保证只有正确的程序才能运行，否则电梯不会工作； 又由于 PLC 中的内部辅助继电器及保持继电器等实际上是 PLC 系统内存工作单元，即无线圈又无触点，使用次数不受限 制，属无触点运行，因此，它比继电器控制有着明显的优越性，运行寿命更长，工作更加可靠安全，自动化水平更高。
    PLC 控制是三种控制方式中最具有可靠性、实用性和灵活性的控制方式，它更适合于用在电梯的技术改造和控制系统的 更新换代，是电梯控制系统中理想的控制新技术。 随着科技的进步，电梯也更加安全、舒适。然而，人们的追求并没有就此停止下来，仍在不断地进行研究改进。绿色是 和平，绿色是天然，绿色是和谐。电梯是载人的机电设备，要实现“绿色”，也就是强调电梯更舒适、更安全地为人类的 生产和生活服务，强调电梯与环境的协调与和谐。 目前意义上的“绿色”，一般是强调“天然”的一面，强调与环境的协调与和谐。电梯属于纯粹的工业产品，其天然性应表 现为对环境影响的尽可能小，与环境的协调与平衡，以及电梯本身的人性化。这也应是绿色电梯的发展方向。 (1)智能化。 我们这里所说的智能化电梯是传统的人工智能是无法胜任的。传统的智能控制是一种技术的事先安排，说 到底是一种程序控制，是一种周期性的系统自动控制，实际上还算不上智能。而真正的智能电梯应更具人性化特点，不 仅具有传统的人工智能的所有优点，而且还有传统的人工智能无法比拟的东西，具有动念和随机处理各种问题的能力， 诸如能根据轿厢内的情况和各层的候梯信息，自动地制定每次最优的运动速度和停车政策；自动选择运动方面；双向语 音交流；到达目的层的语音提示等，让乘客有更多的主动性，使大楼交通运输实现真正的人机对话。智能化要求电梯有 自动安全检测功能，让电梯自己能够检测到电梯的故障所在，并及时报警予以排除。 (2)安全。 运行安全是电梯的根本和关键。可以说，电梯的全部其他工作都是以此为中心展开的，使电梯安全运行更有 保障。运行安全不仅要消除电梯启动时较强的电磁辐射，使用安全材料和运行稳定，而且要有一种良好的视觉效果，让 每一位乘客在宽敞、明亮轿厢内有安全、舒适的好心情。同时，电梯运行安全也要求电梯在运行中发生故障时，不但要 使乘客容易与外界沟通联系，而且电梯本身应当能自动播放让乘客感到放松的音乐，彻底消除产生紧张不安的情绪。 (3)与环境的协调和平衡，包括以下几个方面： ①视觉协调。 有人曾经做过环境色彩是否对人有影响的研究。该研究发展：视觉不协调的环境色彩对人的情绪、精神 影响非常大。色彩宜人，格调高雅，制作精良的电梯，乘客自然会有一种安全的感觉，有一种视觉上的舒适。用料低廉， 款式陈旧，色彩沉闷，甚至破破烂烂的电梯，乘客视觉协调无从谈起，乘坐电梯的第一感觉就是不安全。国内的许多电 梯公司对此的重视是远远不够的，甚至不少通过引进国外技术国产化的电梯也显露出一副土生土长的容貌。 ②消除电磁辐射。 如前所述，由于电梯是大楼里频繁起制动的大容量电器是电磁干扰的元凶，所以绿色电梯必须是一 个达到自身对大楼电磁干扰最小，而又不被其他电磁干扰影响的建筑机电设备。这样不仅可以保证乘客的身心健康，而 且也可以保证大楼、大厦中的大楼的办公自动化(0A)、楼宇自动化(BA)、通讯自动化(CA)的正常运转。 ③舒适感。 通过采用高载频波矢量静音变频器，可降低噪声变换频率及电压。以 CPU 控制电压及频率的连续变换方式， 按人体生理适应要求，利用计算机优化设计而成的理想运行曲线，实现更稳定、更舒适的运行。 对现代化电梯性能的衡量，主要着重于可靠性、安全性和乘坐的舒适性。此外，对经济性、能耗、噪声等级和电磁干扰 程度等方面也有相应要求。随着时代的发展，对人在与外界隔离封闭的电梯轿厢内，心理上的压抑感和恐惧感也有所考 虑。因此，提倡对电梯进行豪华性装修，比如：轿厢内用镜面不锈钢装潢、在观光电梯井道设置宇宙空间或深海景象： 进而主张电梯、扶梯应与大自然相协调，在扶梯的周围种植花草；在轿厢壁和顶棚装饰某些图案甚至是有变化的图案， 并且在色彩调配上要令人赏心悦目；在轿厢内播放优美的音乐，用以减少烦躁；在轿厢内播放电视节目，乘客可收看天 气预报、新闻等。 1.4 课题研究的内容 课题所研究的内容主要是用可编程控制器（PLC）自动控制电梯系统。由于大部 分老式电梯的电控系统可靠性欠佳，用户寻求对电梯的电控系统进行改造，以节 约资金。因此，对电梯控制技术进行研究，找出一条适合国产老式电梯的改造之 路，并进而提高国产电梯的技术水平和质量，具有十分重要的意义。 针对老式电梯采用的继电器逻辑控制方式存在功能弱、故障多、可靠性差和工作 寿命短等缺陷，提出采用功能强、故障率低、可靠性高的可编程控制器（PLC） 来控制电梯。 论文的主要内容如下：

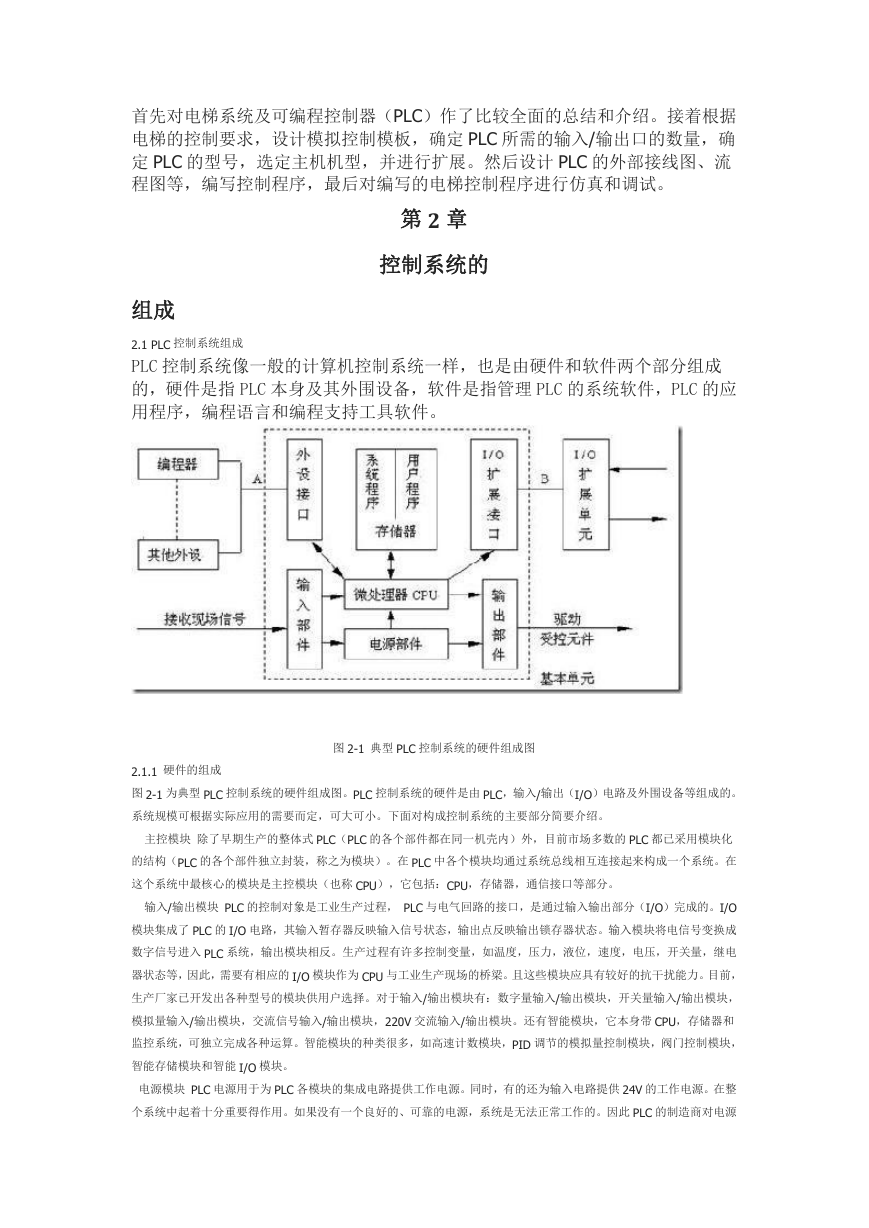

    首先对电梯系统及可编程控制器（PLC）作了比较全面的总结和介绍。接着根据 电梯的控制要求，设计模拟控制模板，确定 PLC 所需的输入/输出口的数量，确 定 PLC 的型号，选定主机机型，并进行扩展。然后设计 PLC 的外部接线图、流 程图等，编写控制程序，最后对编写的电梯控制程序进行仿真和调试。 第 2 章 控制系统的 组成 2.1 PLC 控制系统组成 PLC 控制系统像一般的计算机控制系统一样，也是由硬件和软件两个部分组成 的，硬件是指 PLC 本身及其外围设备，软件是指管理 PLC 的系统软件，PLC 的应 用程序，编程语言和编程支持工具软件。 图 2-1 典型 PLC 控制系统的硬件组成图 2.1.1 硬件的组成 图 2-1 为典型 PLC 控制系统的硬件组成图。PLC 控制系统的硬件是由 PLC，输入/输出（I/O）电路及外围设备等组成的。 系统规模可根据实际应用的需要而定，可大可小。下面对构成控制系统的主要部分简要介绍。 主控模块 除了早期生产的整体式 PLC（PLC 的各个部件都在同一机壳内）外，目前市场多数的 PLC 都已采用模块化 的结构（PLC 的各个部件独立封装，称之为模块）。在 PLC 中各个模块均通过系统总线相互连接起来构成一个系统。在 这个系统中最核心的模块是主控模块（也称 CPU），它包括：CPU，存储器，通信接口等部分。 输入/输出模块 PLC 的控制对象是工业生产过程， PLC 与电气回路的接口，是通过输入输出部分（I/O）完成的。I/O 模块集成了 PLC 的 I/O 电路，其输入暂存器反映输入信号状态，输出点反映输出锁存器状态。输入模块将电信号变换成 数字信号进入 PLC 系统，输出模块相反。生产过程有许多控制变量，如温度，压力，液位，速度，电压，开关量，继电 器状态等，因此，需要有相应的 I/O 模块作为 CPU 与工业生产现场的桥梁。且这些模块应具有较好的抗干扰能力。目前， 生产厂家已开发出各种型号的模块供用户选择。对于输入/输出模块有：数字量输入/输出模块，开关量输入/输出模块， 模拟量输入/输出模块，交流信号输入/输出模块，220V 交流输入/输出模块。还有智能模块，它本身带 CPU，存储器和 监控系统，可独立完成各种运算。智能模块的种类很多，如高速计数模块，PID 调节的模拟量控制模块，阀门控制模块， 智能存储模块和智能 I/O 模块。 电源模块 PLC 电源用于为 PLC 各模块的集成电路提供工作电源。同时，有的还为输入电路提供 24V 的工作电源。在整 个系统中起着十分重要得作用。如果没有一个良好的、可靠的电源，系统是无法正常工作的。因此 PLC 的制造商对电源

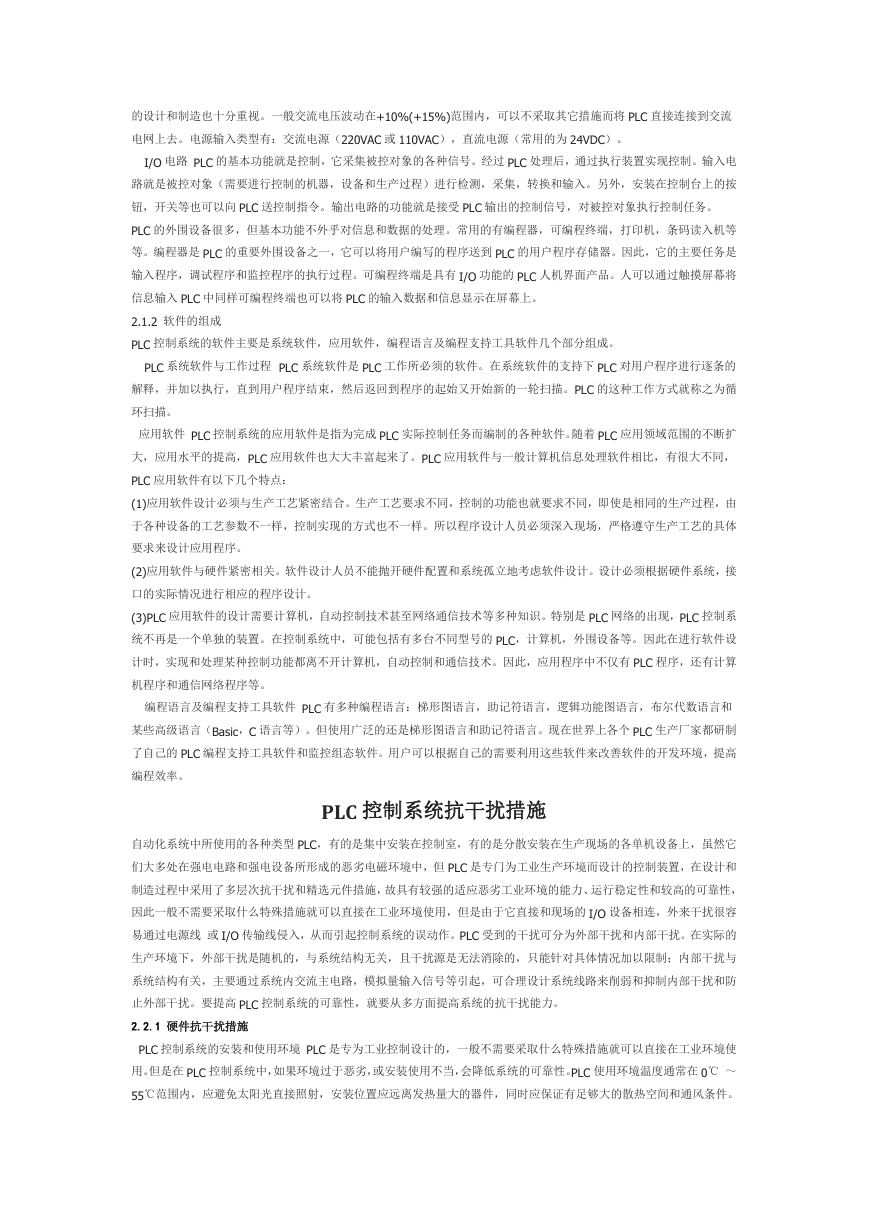

    的设计和制造也十分重视。一般交流电压波动在+10%(+15%)范围内，可以不采取其它措施而将 PLC 直接连接到交流 电网上去。电源输入类型有：交流电源（220VAC 或 110VAC），直流电源（常用的为 24VDC）。 I/O 电路 PLC 的基本功能就是控制，它采集被控对象的各种信号。经过 PLC 处理后，通过执行装置实现控制。输入电 路就是被控对象（需要进行控制的机器，设备和生产过程）进行检测，采集，转换和输入。另外，安装在控制台上的按 钮，开关等也可以向 PLC 送控制指令。输出电路的功能就是接受 PLC 输出的控制信号，对被控对象执行控制任务。 PLC 的外围设备很多，但基本功能不外乎对信息和数据的处理。常用的有编程器，可编程终端，打印机，条码读入机等 等。编程器是 PLC 的重要外围设备之一，它可以将用户编写的程序送到 PLC 的用户程序存储器。因此，它的主要任务是 输入程序，调试程序和监控程序的执行过程。可编程终端是具有 I/O 功能的 PLC 人机界面产品。人可以通过触摸屏幕将 信息输入 PLC 中同样可编程终端也可以将 PLC 的输入数据和信息显示在屏幕上。 2.1.2 软件的组成 PLC 控制系统的软件主要是系统软件，应用软件，编程语言及编程支持工具软件几个部分组成。 PLC 系统软件与工作过程 PLC 系统软件是 PLC 工作所必须的软件。在系统软件的支持下 PLC 对用户程序进行逐条的 解释，并加以执行，直到用户程序结束，然后返回到程序的起始又开始新的一轮扫描。PLC 的这种工作方式就称之为循 环扫描。 应用软件 PLC 控制系统的应用软件是指为完成 PLC 实际控制任务而编制的各种软件。随着 PLC 应用领域范围的不断扩 大，应用水平的提高，PLC 应用软件也大大丰富起来了。PLC 应用软件与一般计算机信息处理软件相比，有很大不同， PLC 应用软件有以下几个特点： (1)应用软件设计必须与生产工艺紧密结合。生产工艺要求不同，控制的功能也就要求不同，即使是相同的生产过程，由 于各种设备的工艺参数不一样，控制实现的方式也不一样。所以程序设计人员必须深入现场，严格遵守生产工艺的具体 要求来设计应用程序。 (2)应用软件与硬件紧密相关。软件设计人员不能抛开硬件配置和系统孤立地考虑软件设计。设计必须根据硬件系统，接 口的实际情况进行相应的程序设计。 (3)PLC 应用软件的设计需要计算机，自动控制技术甚至网络通信技术等多种知识。特别是 PLC 网络的出现，PLC 控制系 统不再是一个单独的装置。在控制系统中，可能包括有多台不同型号的 PLC，计算机，外围设备等。因此在进行软件设 计时，实现和处理某种控制功能都离不开计算机，自动控制和通信技术。因此，应用程序中不仅有 PLC 程序，还有计算 机程序和通信网络程序等。 编程语言及编程支持工具软件 PLC 有多种编程语言：梯形图语言，助记符语言，逻辑功能图语言，布尔代数语言和 某些高级语言（Basic，C 语言等）。但使用广泛的还是梯形图语言和助记符语言。现在世界上各个 PLC 生产厂家都研制 了自己的 PLC 编程支持工具软件和监控组态软件。用户可以根据自己的需要利用这些软件来改善软件的开发环境，提高 编程效率。 PLC 控制系统抗干扰措施 自动化系统中所使用的各种类型 PLC，有的是集中安装在控制室，有的是分散安装在生产现场的各单机设备上，虽然它 们大多处在强电电路和强电设备所形成的恶劣电磁环境中，但 PLC 是专门为工业生产环境而设计的控制装置，在设计和 制造过程中采用了多层次抗干扰和精选元件措施，故具有较强的适应恶劣工业环境的能力、运行稳定性和较高的可靠性， 因此一般不需要采取什么特殊措施就可以直接在工业环境使用，但是由于它直接和现场的 I/O 设备相连，外来干扰很容 易通过电源线 或 I/O 传输线侵入，从而引起控制系统的误动作。PLC 受到的干扰可分为外部干扰和内部干扰。在实际的 生产环境下，外部干扰是随机的，与系统结构无关，且干扰源是无法消除的，只能针对具体情况加以限制；内部干扰与 系统结构有关，主要通过系统内交流主电路，模拟量输入信号等引起，可合理设计系统线路来削弱和抑制内部干扰和防 止外部干扰。要提高 PLC 控制系统的可靠性，就要从多方面提高系统的抗干扰能力。 2.2.1 硬件抗干扰措施 PLC 控制系统的安装和使用环境 PLC 是专为工业控制设计的，一般不需要采取什么特殊措施就可以直接在工业环境使 用。但是在 PLC 控制系统中，如果环境过于恶劣，或安装使用不当，会降低系统的可靠性。PLC 使用环境温度通常在 0℃ ～ 55℃范围内，应避免太阳光直接照射，安装位置应远离发热量大的器件，同时应保证有足够大的散热空间和通风条件。
