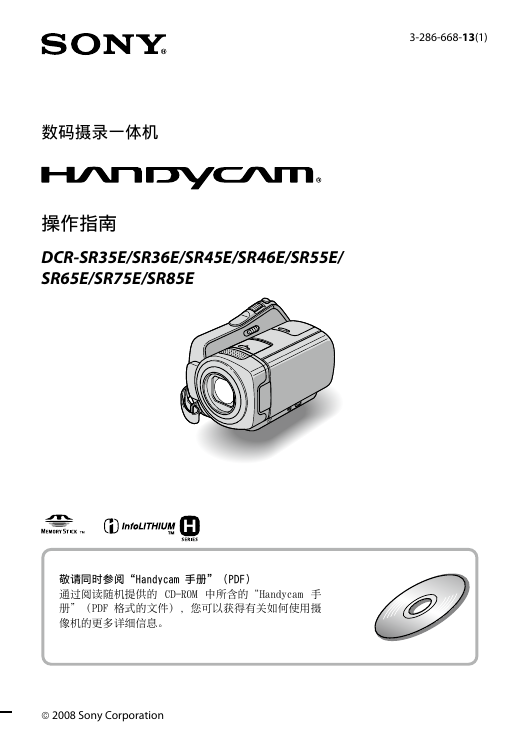

3-286-668-13(1) 数码摄录一体机操作指南 DCR-SR35E/SR36E/SR45E/SR46E/SR55E/ SR65E/SR75E/SR85E 敬请同时参阅“Handycam 手册”（PDF）通过阅读随机提供的 CD-ROM 中所含的“Handycam 手册”（PDF 格式的文件），您可以获得有关如何使用摄像机的更多详细信息。  2008 Sony Corporation

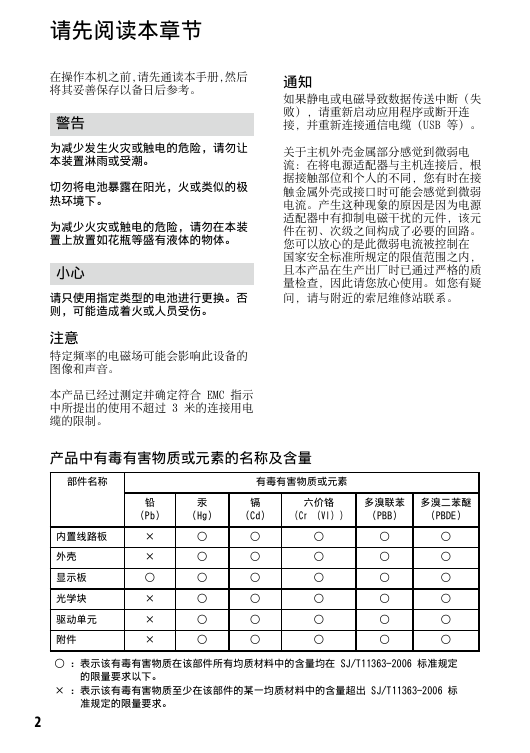

请先阅读本章节在操作本机之前,请先通读本手册,然后将其妥善保存以备日后参考。警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。切勿将电池暴露在阳光，火或类似的极热环境下。为减少火灾或触电的危险，请勿在本装置上放置如花瓶等盛有液体的物体。小心请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。注意特定频率的电磁场可能会影响此设备的图像和声音。本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接用电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB 等）。关于主机外壳金属部分感觉到微弱电流：在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉到微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使用。如您有疑问，请与附近的索尼维修站联系。产品中有毒有害物质或元素的名称及含量部件名称有毒有害物质或元素铅汞镉六价铬（Pb）（Hg）（Cd）（Cr （VI））多溴联苯（PBB）多溴二苯醚（PBDE）内置线路板外壳显示板光学块驱动单元附件 × × ○ × × × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 × ：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。

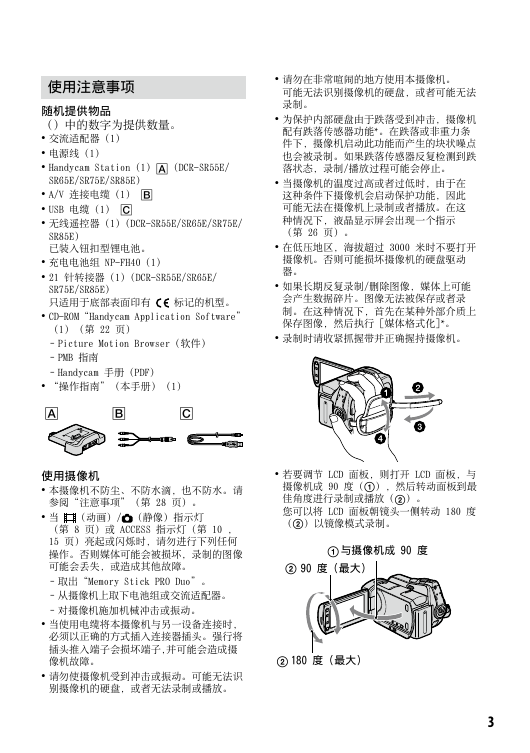

使用注意事项随机提供物品（）中的数字为提供数量。  交流适配器（1）  电源线（1）  Handycam Station (1)  (DCR-SR55E/ SR65E/SR75E/SR85E)  A/V 连接电缆（1）   USB 电缆（1）   无线遥控器（1）(DCR-SR55E/SR65E/SR75E/ SR85E) 已装入钮扣型锂电池。  充电电池组 NP-FH40（1）  21 针转接器（1）(DCR-SR55E/SR65E/ SR75E/SR85E) 只适用于底部表面印有标记的机型。  CD-ROM“Handycam Application Software” （1）（第 22 页）  Picture Motion Browser（软件）  PMB 指南  Handycam 手册 (PDF)  “操作指南”（本手册）（1）    使用摄像机  本摄像机不防尘、不防水滴，也不防水。请参阅“注意事项”（第 28 页）。  当（动画）/ （静像）指示灯（第 8 页）或 ACCESS 指示灯（第 10 ， 15 页）亮起或闪烁时，请勿进行下列任何操作。否则媒体可能会被损坏，录制的图像可能会丢失，或造成其他故障。  取出“Memory Stick PRO Duo”。  从摄像机上取下电池组或交流适配器。  对摄像机施加机械冲击或振动。  当使用电缆将本摄像机与另一设备连接时，必须以正确的方式插入连接器插头。强行将插头推入端子会损坏端子,并可能会造成摄像机故障。  请勿使摄像机受到冲击或振动。可能无法识别摄像机的硬盘，或者无法录制或播放。  请勿在非常喧闹的地方使用本摄像机。可能无法识别摄像机的硬盘，或者可能无法录制。  为保护内部硬盘由于跌落受到冲击，摄像机配有跌落传感器功能*。在跌落或非重力条件下，摄像机启动此功能而产生的块状噪点也会被录制。如果跌落传感器反复检测到跌落状态，录制/播放过程可能会停止。  当摄像机的温度过高或者过低时，由于在这种条件下摄像机会启动保护功能，因此可能无法在摄像机上录制或者播放。在这种情况下，液晶显示屏会出现一个指示（第 26 页）。  在低压地区，海拔超过 3000 米时不要打开摄像机。否则可能损坏摄像机的硬盘驱动器。  如果长期反复录制/删除图像，媒体上可能会产生数据碎片。图像无法被保存或者录制。在这种情况下，首先在某种外部介质上保存图像，然后执行 [媒体格式化]*。  录制时请收紧抓握带并正确握持摄像机。  若要调节 LCD 面板，则打开 LCD 面板，与摄像机成 90 度（），然后转动面板到最佳角度进行录制或播放（）。您可以将 LCD 面板朝镜头一侧转动 180 度（）以镜像模式录制。  与摄像机成 90 度  90 度（最大）  180 度（最大）

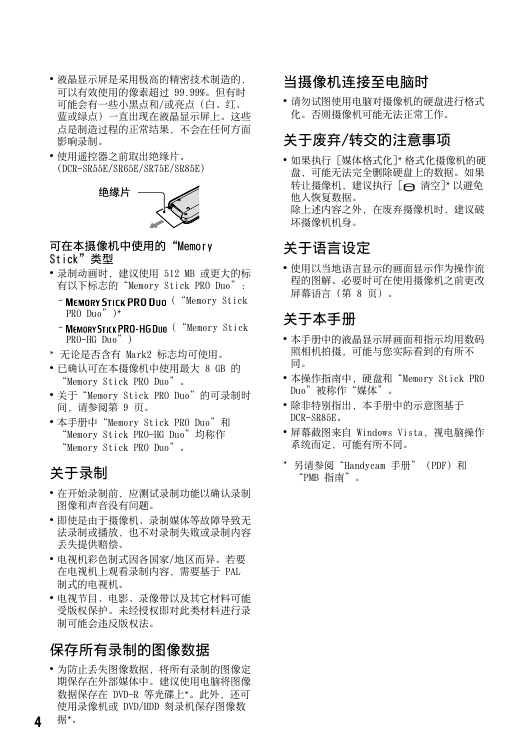

 液晶显示屏是采用极高的精密技术制造的，可以有效使用的像素超过 99.99%。但有时可能会有一些小黑点和/或亮点（白、红、蓝或绿点）一直出现在液晶显示屏上。这些点是制造过程的正常结果，不会在任何方面影响录制。  使用遥控器之前取出绝缘片。 (DCR-SR55E/SR65E/SR75E/SR85E) 绝缘片可在本摄像机中使用的“Memory Stick”类型  录制动画时，建议使用 512 MB 或更大的标有以下标志的“Memory Stick PRO Duo”：  (“Memory Stick 当摄像机连接至电脑时  请勿试图使用电脑对摄像机的硬盘进行格式化。否则摄像机可能无法正常工作。关于废弃/转交的注意事项  如果执行 [媒体格式化]* 格式化摄像机的硬盘，可能无法完全删除硬盘上的数据。如果清空]* 以避免转让摄像机，建议执行 [ 他人恢复数据。除上述内容之外，在废弃摄像机时，建议破坏摄像机机身。关于语言设定  使用以当地语言显示的画面显示作为操作流程的图解。必要时可在使用摄像机之前更改屏幕语言（第 8 页）。  本手册中的液晶显示屏画面和指示均用数码照相机拍摄，可能与您实际看到的有所不同。  本操作指南中，硬盘和“Memory Stick PRO Duo”被称作“媒体”。  除非特别指出，本手册中的示意图基于 DCR-SR85E。  屏幕截图来自 Windows Vista，视电脑操作系统而定，可能有所不同。 * 另请参阅“Handycam 手册”（PDF）和 “PMB 指南”。 PRO Duo”)*  PRO-HG Duo”) (“Memory Stick 关于本手册 * 无论是否含有 Mark2 标志均可使用。  已确认可在本摄像机中使用最大 8 GB 的 “Memory Stick PRO Duo”。  关于“Memory Stick PRO Duo”的可录制时间，请参阅第 9 页。  本手册中“Memory Stick PRO Duo”和 “Memory Stick PRO-HG Duo”均称作 “Memory Stick PRO Duo”。关于录制  在开始录制前，应测试录制功能以确认录制图像和声音没有问题。  即使是由于摄像机、录制媒体等故障导致无法录制或播放，也不对录制失败或录制内容丢失提供赔偿。  电视机彩色制式因各国家/地区而异。若要在电视机上观看录制内容，需要基于 PAL 制式的电视机。  电视节目、电影、录像带以及其它材料可能受版权保护。未经授权即对此类材料进行录制可能会违反版权法。保存所有录制的图像数据  为防止丢失图像数据，将所有录制的图像定期保存在外部媒体中。建议使用电脑将图像数据保存在 DVD-R 等光碟上*。此外，还可使用录像机或 DVD/HDD 刻录机保存图像数据*。

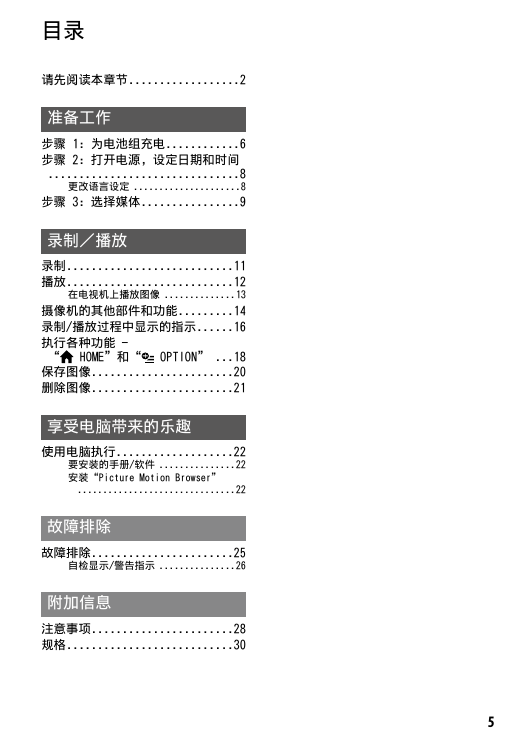

目录请先阅读本章节..................2 准备工作步骤 1：为电池组充电............6 步骤 2：打开电源，设定日期和时间 ...............................8 更改语言设定 .....................8 步骤 3：选择媒体................9 录制／播放录制...........................11 播放...........................12 在电视机上播放图像 ..............13 摄像机的其他部件和功能.........14 录制/播放过程中显示的指示......16 执行各种功能 - “ HOME”和“ OPTION” ...18 保存图像.......................20 删除图像.......................21 享受电脑带来的乐趣使用电脑执行...................22 要安装的手册/软件 ...............22 安装“Picture Motion Browser” ...............................22 故障排除故障排除.......................25 自检显示/警告指示 ...............26 附加信息注意事项.......................28 规格...........................30

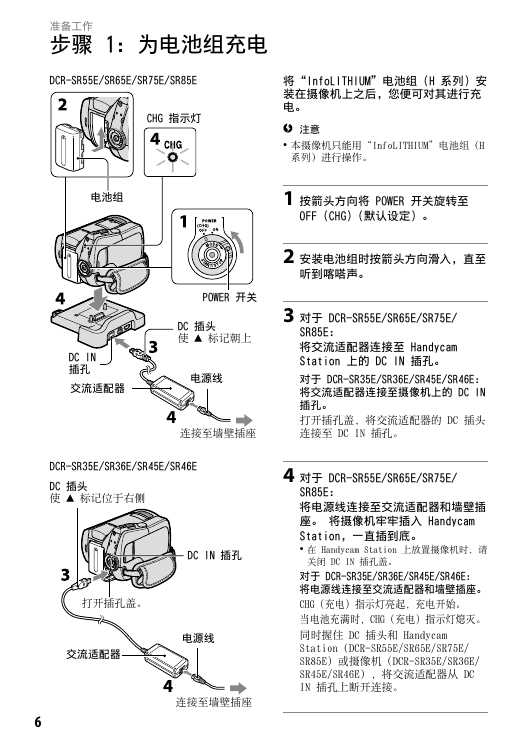

准备工作步骤 1：为电池组充电 DCR-SR55E/SR65E/SR75E/SR85E CHG 指示灯电池组 DC IN 插孔交流适配器将“InfoLITHIUM”电池组（H 系列）安装在摄像机上之后，您便可对其进行充电。注意   本摄像机只能用“InfoLITHIUM”电池组（H 系列）进行操作。 1 按箭头方向将 POWER 开关旋转至 OFF (CHG)（默认设定）。 2 安装电池组时按箭头方向滑入，直至听到喀嗒声。 POWER 开关 DC 插头使  标记朝上 3 对于 DCR-SR55E/SR65E/SR75E/ SR85E：将交流适配器连接至 Handycam Station 上的 DC IN 插孔。电源线 4 连接至墙壁插座对于 DCR-SR35E/SR36E/SR45E/SR46E：将交流适配器连接至摄像机上的 DC IN 插孔。打开插孔盖，将交流适配器的 DC 插头连接至 DC IN 插孔。 DCR-SR35E/SR36E/SR45E/SR46E DC 插头使  标记位于右侧 DC IN 插孔打开插孔盖。交流适配器电源线连接至墙壁插座 4 对于 DCR-SR55E/SR65E/SR75E/ SR85E：将电源线连接至交流适配器和墙壁插座。将摄像机牢牢插入 Handycam Station，一直插到底。  在 Handycam Station 上放置摄像机时，请关闭 DC IN 插孔盖。对于 DCR-SR35E/SR36E/SR45E/SR46E：将电源线连接至交流适配器和墙壁插座。 CHG（充电）指示灯亮起，充电开始。当电池充满时，CHG（充电）指示灯熄灭。同时握住 DC 插头和 Handycam Station (DCR-SR55E/SR65E/SR75E/ SR85E) 或摄像机（DCR-SR35E/SR36E/ SR45E/SR46E），将交流适配器从 DC IN 插孔上断开连接。

提示   对于 DCR-SR55E/SR65E/SR75E/SR85E：与 DCR-SR35E/SR36E/SR45E/SR46E 相同，您可以将交流适配器连接至摄像机对电池组进行充电。取出电池组将 POWER 开关旋转至 OFF (CHG)。滑动 BATT（电池）释放杆，取出电池组。 BATT（电池）释放杆随机提供电池组的可用时间充电时间：对完全耗尽的电池组充足电所需要的近似时间（分钟）。录制/播放时间：使用完全充电电池组时的有效近似时间（分钟）。（单位：分钟） DCR-SR35E/ DCR-SR55E/ SR36E/ SR65E/ SR45E/SR46E SR75E/SR85E 充电时间录制时间连续录制时间典型录制时间播放时间 125 100 110 50 50 120 140 125 90 105 45 50 120 140 上：当媒体设定为硬盘时下：当媒体设定为“Memory Stick PRO Duo” 时注意   所有时间均在以下设定时测出：  录制模式：[SP]  液晶显示屏背光变为：[ON]  典型录制时间表示在反复录制开始/停止、打开/关闭电源和变焦时的时间。关于电池组  给电池组充电或从摄像机上取下交流适配器之前，旋转 POWER 开关至 OFF（CHG)，并确认（动画）指示灯/ （静像）指示灯（第 8 页）/ACCESS 指示灯（第 10，15 页）已关闭。  只要交流适配器连接在摄像机的 DC IN 插孔或 Handycam Station (DCR-SR55E/ SR65E/SR75E/SR85E) 中，即使电源线未与墙壁插座相连接，也不会从电池供电。准备工作关于充电/录制/播放时间  在 25°C（建议 10°C 至 30°C) 下使用摄像机时的测量时间。  当在低温下使用摄像机时，可用录制和播放时间将缩短。  视您使用摄像机的条件而定，可用录制和播放时间将缩短。关于交流适配器  使用交流适配器时请使用附近的电源插座。在使用摄像机时如果发生故障，请立即断开交流适配器与电源插座的连接。  切勿使用置于狭窄空间中的交流适配器，如在墙与家具之间的交流适配器。  切勿让金属物使交流适配器的 DC 插头或电池端子短路。否则可能导致故障。  当摄像机通过交流适配器与电源插座连接时，即使摄像机电源关闭，但仍然通电。

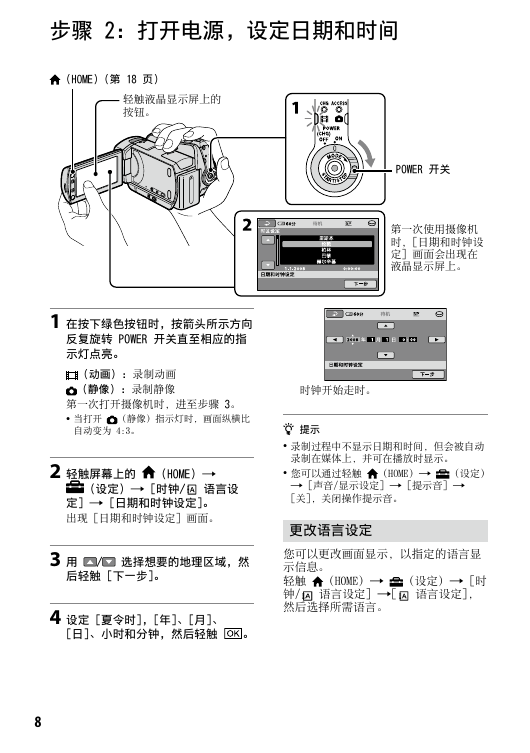

步骤 2：打开电源，设定日期和时间 (HOME) (第 18 页) 轻触液晶显示屏上的按钮。 POWER 开关第一次使用摄像机时，[日期和时钟设定] 画面会出现在液晶显示屏上。时钟开始走时。提示   录制过程中不显示日期和时间，但会被自动录制在媒体上，并可在播放时显示。  您可以通过轻触（HOME） (设定)  [声音/显示设定]  [提示音]  [关]，关闭操作提示音。更改语言设定您可以更改画面显示，以指定的语言显示信息。轻触（HOME） 钟/ 然后选择所需语言。 (设定)  [时语言设定]，语言设定] [ 1 在按下绿色按钮时，按箭头所示方向反复旋转 POWER 开关直至相应的指示灯点亮。（动画）：录制动画（静像）：录制静像第一次打开摄像机时，进至步骤 3。  当打开（静像）指示灯时，画面纵横比自动变为 4:3。 2 轻触屏幕上的（HOME） (设定)  [时钟/ 语言设定]  [日期和时钟设定]。出现 [日期和时钟设定] 画面。 3 用 / 选择想要的地理区域，然后轻触 [下一步]。 4 设定 [夏令时], [年]、[月]、 [日]、小时和分钟，然后轻触。
