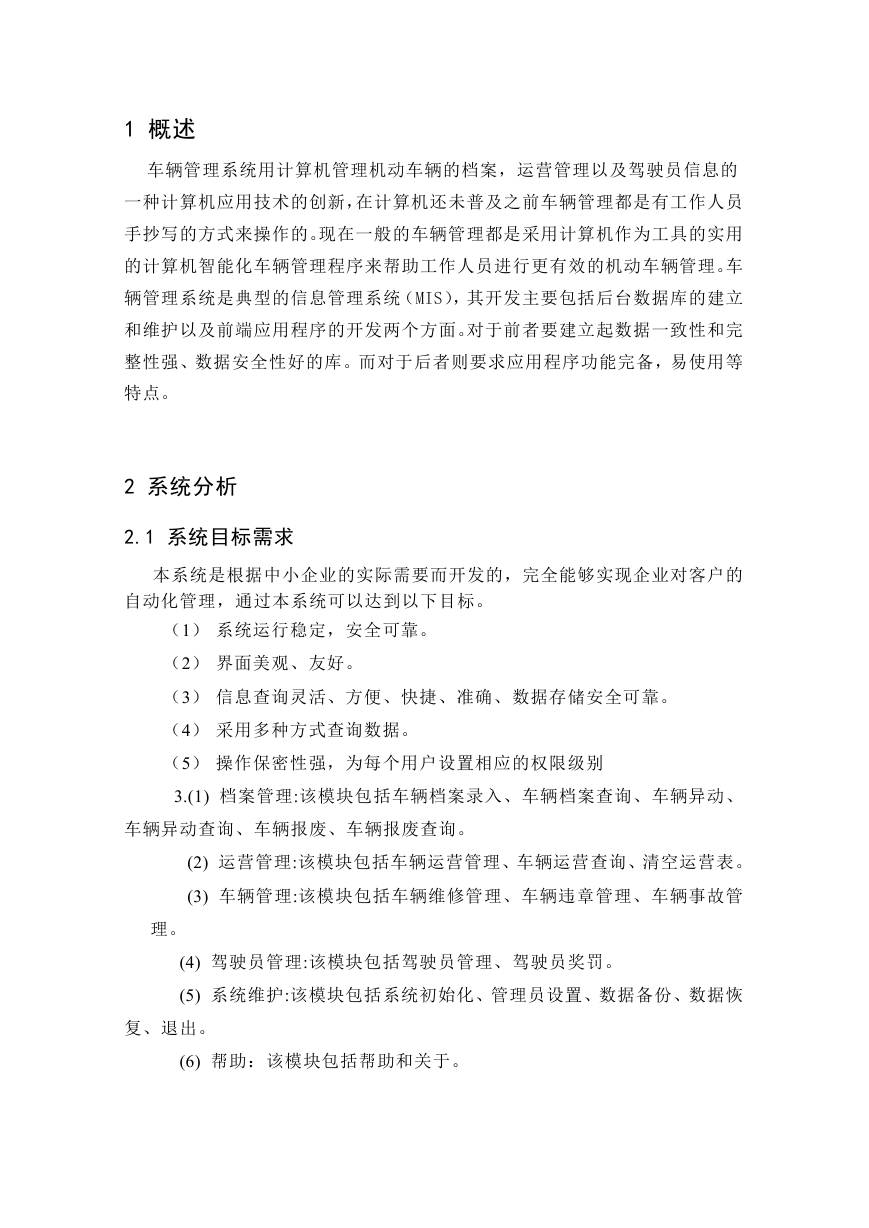

1 概述
车辆管理系统用计算机管理机动车辆的档案,运营管理以及驾驶员信息的
一种计算机应用技术的创新,在计算机还未普及之前车辆管理都是有工作人员
手抄写的方式来操作的。现在一般的车辆管理都是采用计算机作为工具的实用
的计算机智能化车辆管理程序来帮助工作人员进行更有效的机动车辆管理。车
辆管理系统是典型的信息管理系统(MIS),其开发主要包括后台数据库的建立
和维护以及前端应用程序的开发两个方面。对于前者要建立起数据一致性和完
整性强、数据安全性好的库。而对于后者则要求应用程序功能完备,易使用等
特点。
2 系统分析
2.1 系统目标需求
本系统是根据中小企业的实际需要而开发的,完全能够实现企业对客户的
自动化管理,通过本系统可以达到以下目标。
(1) 系统运行稳定,安全可靠。
(2) 界面美观、友好。
(3) 信息查询灵活、方便、快捷、准确、数据存储安全可靠。
(4) 采用多种方式查询数据。
(5) 操作保密性强,为每个用户设置相应的权限级别
3.(1) 档案管理:该模块包括车辆档案录入、车辆档案查询、车辆异动、
车辆异动查询、车辆报废、车辆报废查询。
(2) 运营管理:该模块包括车辆运营管理、车辆运营查询、清空运营表。
(3) 车辆管理:该模块包括车辆维修管理、车辆违章管理、车辆事故管
理。
(4) 驾驶员管理:该模块包括驾驶员管理、驾驶员奖罚。
(5) 系统维护:该模块包括系统初始化、管理员设置、数据备份、数据恢
复、退出。
(6) 帮助:该模块包括帮助和关于。
2.2 组织结构功能结构分析
车 辆 管 理 系 统
档案管理
运营管理
车辆管理
驾驶员管理
系统维护
车
辆
报
废
车
辆
档
案
录
入
车
辆
档
案
查
询
车
辆
异
动
车
辆
异
动
查
询
车
辆
报
废
查
询
车
辆
运
营
管
理
车
辆
运
营
查
询
清
空
运
营
表
车
辆
维
修
管
理
车
辆
维
修
查
询
添
加
零
件
车
辆
违
章
管
理
车
辆
违
章
查
询
车
辆
事
故
管
理
车
辆
事
故
查
询
驾
驶
员
档
案
驾
驶
员
档
案
查
驾
驶
员
奖
罚
系
统
初
始
化
管
理
员
设
置
数
据
备
份
数
据
恢
复

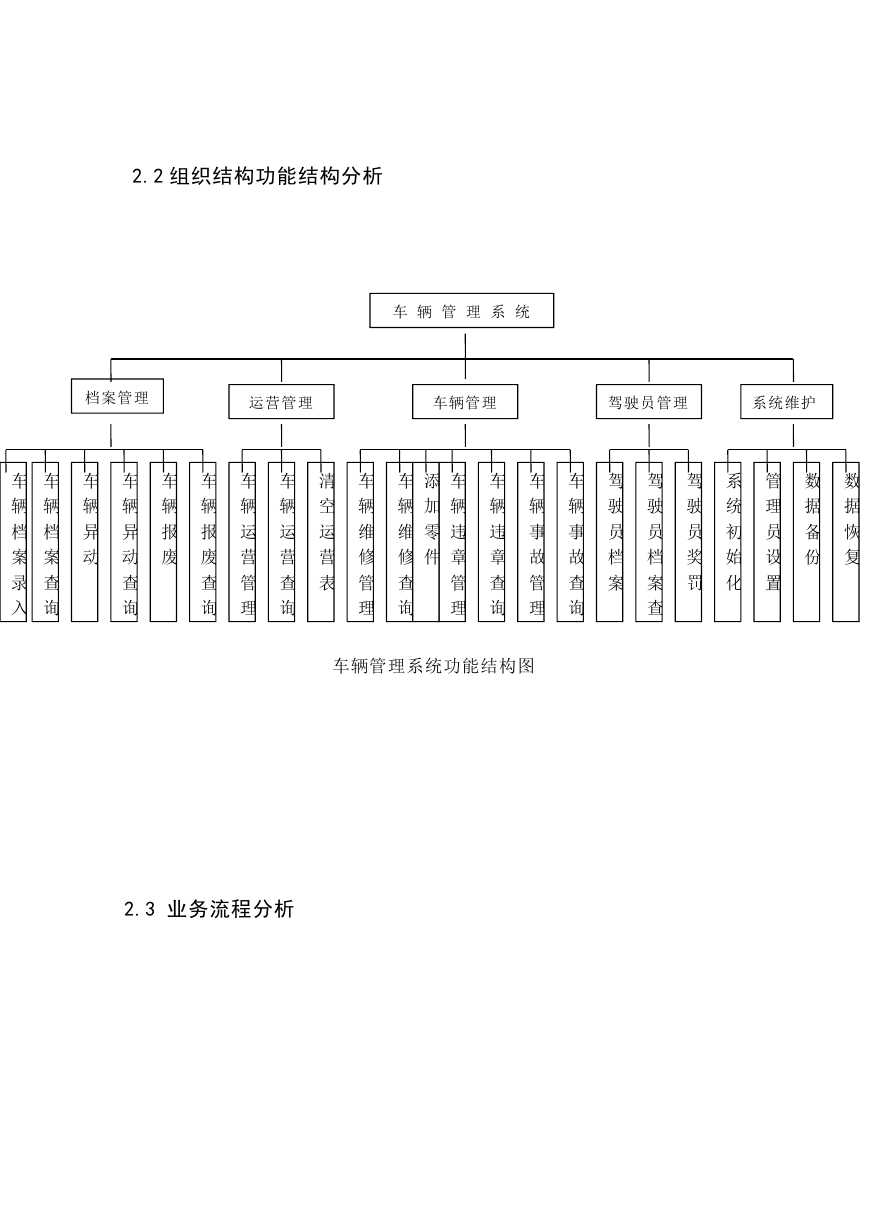

车辆管理系统功能结构图
2.3 业务流程分析

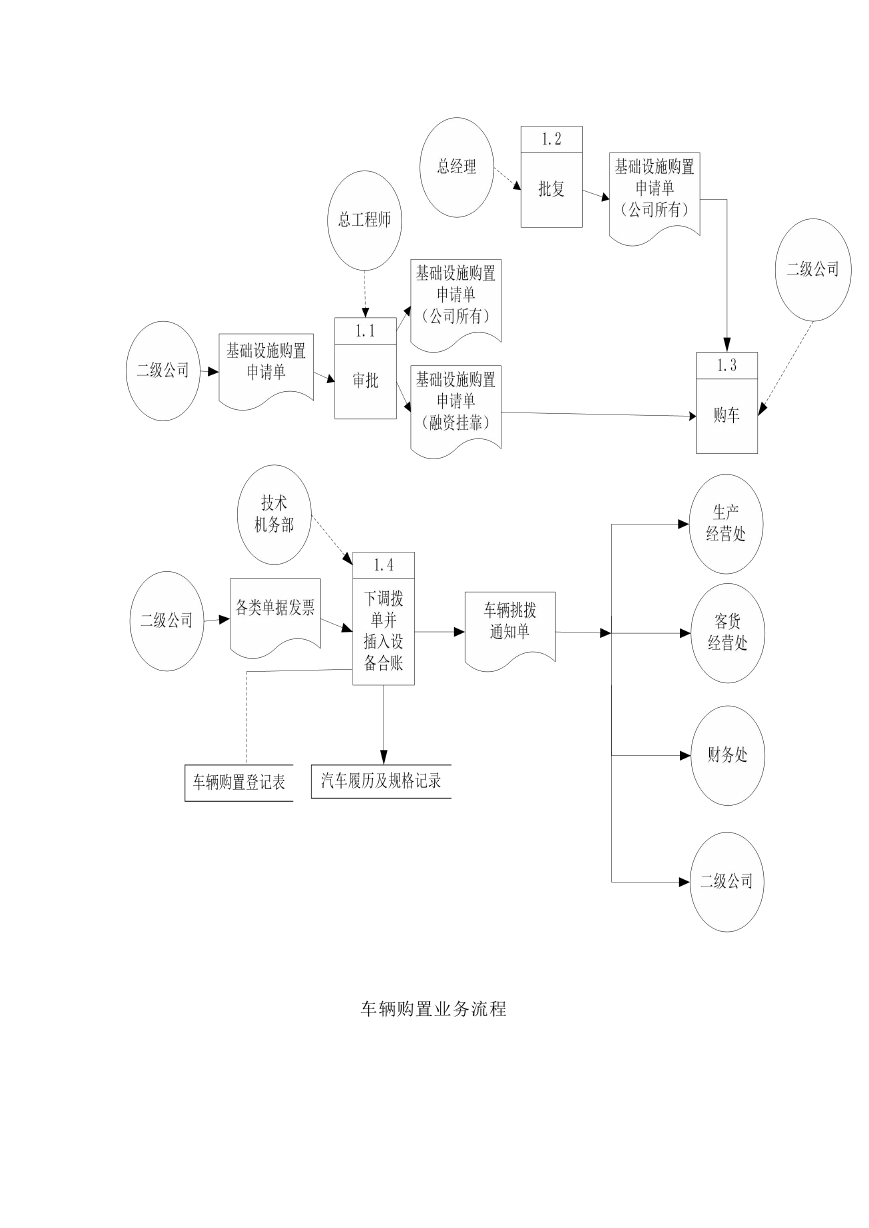

车辆购置业务流程
车辆调拨业务流程图
车辆报废业务流程图
2.4 数据流程分析
备份数据
恢复数据
车 辆 报 废 数
查询
车辆管理登记处理
查询
车 辆 事 故 数
车 辆 违 章 数
查
询
查
询
车 辆 维 修 数
企 业
车
入库
车辆管理系统
检测
系统维护
车辆录入
查询
车 辆 档 案
查询
处理
查询
车 辆 档 案 数
查询
驾驶员档案处理
车 辆 异 动 数
查询
查询
驾驶员资料数据
车辆运营情况登记
查询
运 营 车 辆 数
数据流程分析图
2.5 数据字典
