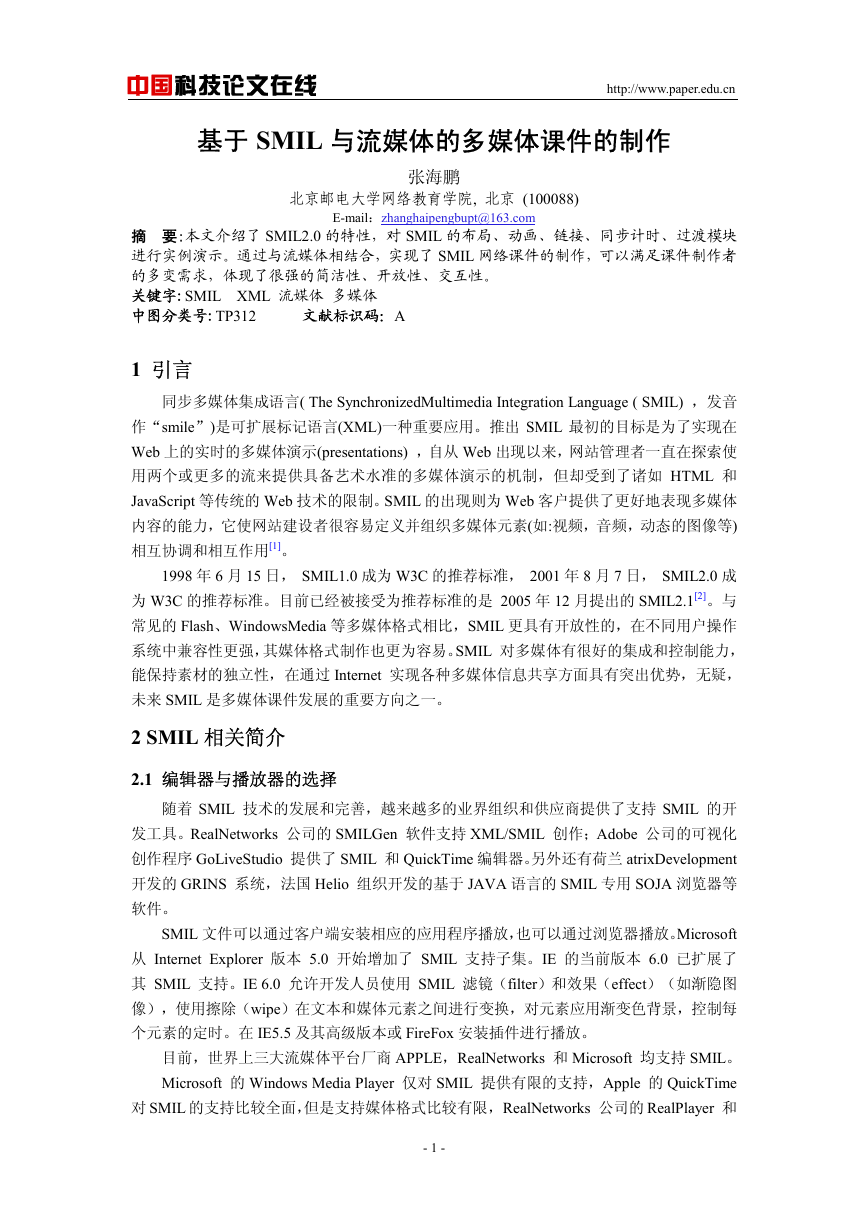

中国科技论文在线 http://www.paper.edu.cn 基于 SMIL 与流媒体的多媒体课件的制作张海鹏北京邮电大学网络教育学院, 北京 (100088) E-mail：zhanghaipengbupt@163.com 摘要:本文介绍了 SMIL2.0 的特性，对 SMIL 的布局、动画、链接、同步计时、过渡模块进行实例演示。通过与流媒体相结合，实现了 SMIL 网络课件的制作，可以满足课件制作者的多变需求，体现了很强的简洁性、开放性、交互性。关键字:SMIL XML 流媒体多媒体中图分类号:TP312 文献标识码：A 1 引言同步多媒体集成语言( The SynchronizedMultimedia Integration Language ( SMIL) ，发音作“smile”)是可扩展标记语言(XML)一种重要应用。推出 SMIL 最初的目标是为了实现在 Web 上的实时的多媒体演示(presentations) ，自从 Web 出现以来，网站管理者一直在探索使用两个或更多的流来提供具备艺术水准的多媒体演示的机制，但却受到了诸如 HTML 和 JavaScript 等传统的 Web 技术的限制。SMIL 的出现则为 Web 客户提供了更好地表现多媒体内容的能力，它使网站建设者很容易定义并组织多媒体元素(如:视频，音频，动态的图像等) 相互协调和相互作用[1]。 1998 年 6 月 15 日， SMIL1.0 成为 W3C 的推荐标准， 2001 年 8 月 7 日， SMIL2.0 成为 W3C 的推荐标准。目前已经被接受为推荐标准的是 2005 年 12 月提出的 SMIL2.1[2]。与常见的 Flash、WindowsMedia 等多媒体格式相比，SMIL 更具有开放性的，在不同用户操作系统中兼容性更强，其媒体格式制作也更为容易。SMIL 对多媒体有很好的集成和控制能力，能保持素材的独立性，在通过 Internet 实现各种多媒体信息共享方面具有突出优势，无疑，未来 SMIL 是多媒体课件发展的重要方向之一。 2 SMIL 相关简介 2.1 编辑器与播放器的选择随着 SMIL 技术的发展和完善，越来越多的业界组织和供应商提供了支持 SMIL 的开发工具。RealNetworks 公司的 SMILGen 软件支持 XML/SMIL 创作；Adobe 公司的可视化创作程序 GoLiveStudio 提供了 SMIL 和 QuickTime 编辑器。另外还有荷兰 atrixDevelopment 开发的 GRINS 系统，法国 Helio 组织开发的基于 JAVA 语言的 SMIL 专用 SOJA 浏览器等软件。 SMIL 文件可以通过客户端安装相应的应用程序播放，也可以通过浏览器播放。Microsoft 从 Internet Explorer 版本 5.0 开始增加了 SMIL 支持子集。IE 的当前版本 6.0 已扩展了其 SMIL 支持。IE 6.0 允许开发人员使用 SMIL 滤镜（filter）和效果（effect）（如渐隐图像），使用擦除（wipe）在文本和媒体元素之间进行变换，对元素应用渐变色背景，控制每个元素的定时。在 IE5.5 及其高级版本或 FireFox 安装插件进行播放。目前，世界上三大流媒体平台厂商 APPLE，RealNetworks 和 Microsoft 均支持 SMIL。 Microsoft 的 Windows Media Player 仅对 SMIL 提供有限的支持，Apple 的 QuickTime 对 SMIL 的支持比较全面，但是支持媒体格式比较有限， RealNetworks 公司的 RealPlayer 和 - 1 -

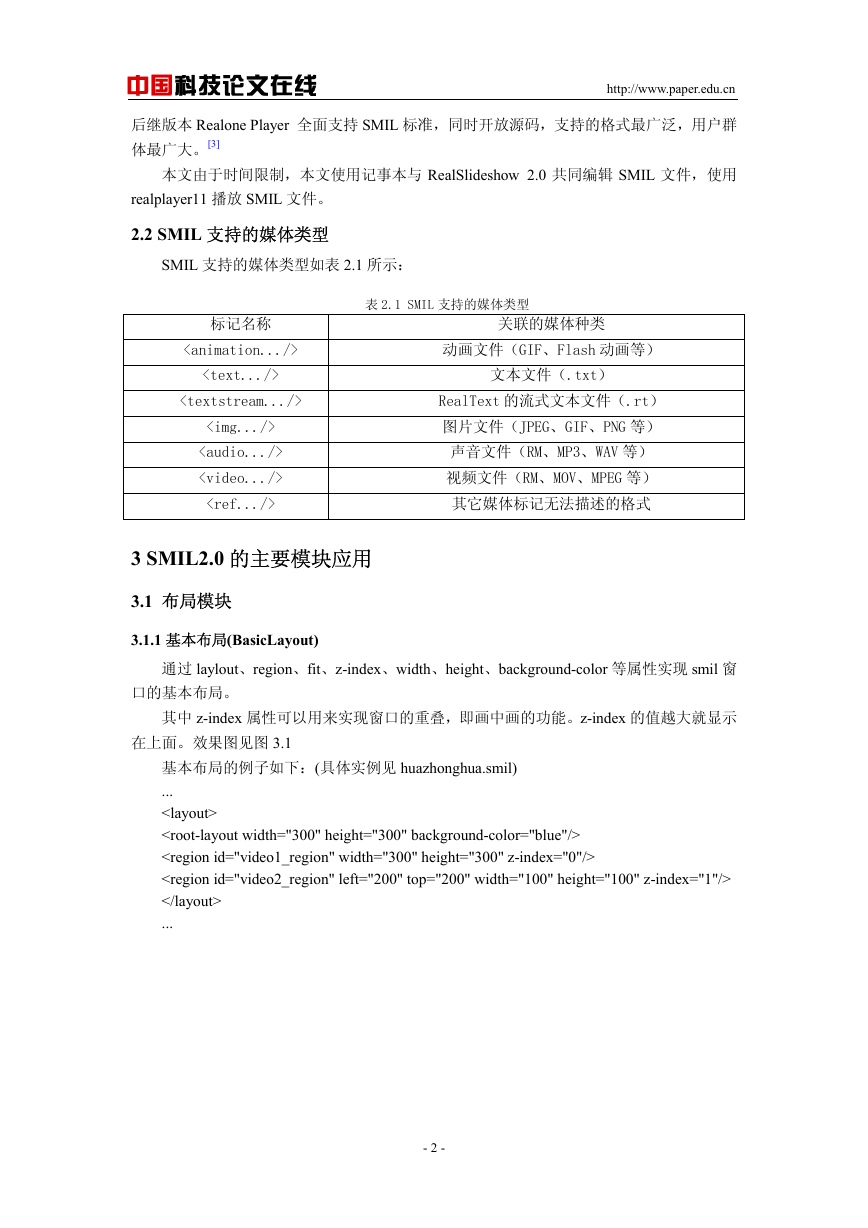

中国科技论文在线 http://www.paper.edu.cn 后继版本 Realone Player 全面支持 SMIL 标准，同时开放源码，支持的格式最广泛，用户群体最广大。[3] 本文由于时间限制，本文使用记事本与 RealSlideshow 2.0 共同编辑 SMIL 文件，使用 realplayer11 播放 SMIL 文件。 2.2 SMIL 支持的媒体类型 SMIL 支持的媒体类型如表 2.1 所示：标记名称表 2.1 SMIL 支持的媒体类型关联的媒体种类动画文件（GIF、Flash 动画等）文本文件（.txt） RealText 的流式文本文件（.rt）图片文件（JPEG、GIF、PNG 等）声音文件（RM、MP3、WAV 等）视频文件（RM、MOV、MPEG 等）其它媒体标记无法描述的格式 3 SMIL2.0 的主要模块应用 3.1 布局模块 3.1.1 基本布局(BasicLayout) 通过 laylout、region、fit、z-index、width、height、background-color 等属性实现 smil 窗口的基本布局。其中 z-index 属性可以用来实现窗口的重叠，即画中画的功能。z-index 的值越大就显示在上面。效果图见图 3.1 基本布局的例子如下：(具体实例见 huazhonghua.smil) ...

... - 2 -

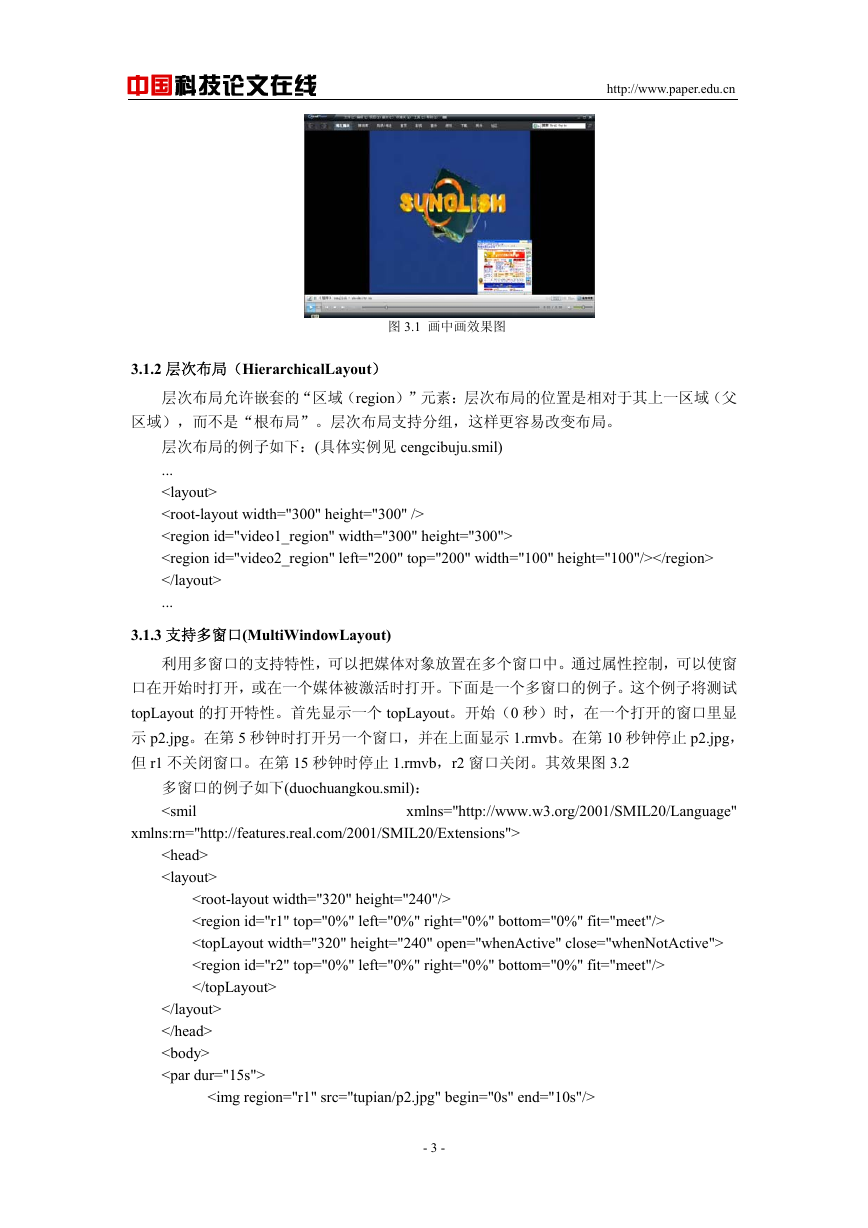

中国科技论文在线 http://www.paper.edu.cn 图 3.1 画中画效果图 3.1.2 层次布局（HierarchicalLayout）层次布局允许嵌套的“区域（region）”元素：层次布局的位置是相对于其上一区域（父区域），而不是“根布局”。层次布局支持分组，这样更容易改变布局。层次布局的例子如下：(具体实例见 cengcibuju.smil) ...

... 3.1.3 支持多窗口(MultiWindowLayout) 利用多窗口的支持特性，可以把媒体对象放置在多个窗口中。通过属性控制，可以使窗口在开始时打开，或在一个媒体被激活时打开。下面是一个多窗口的例子。这个例子将测试 topLayout 的打开特性。首先显示一个 topLayout。开始（0 秒）时，在一个打开的窗口里显示 p2.jpg。在第 5 秒钟时打开另一个窗口，并在上面显示 1.rmvb。在第 10 秒钟停止 p2.jpg，但 r1 不关闭窗口。在第 15 秒钟时停止 1.rmvb，r2 窗口关闭。其效果图 3.2 多窗口的例子如下(duochuangkou.smil)：

- 3 -

中国科技论文在线 http://www.paper.edu.cn

图 3.2 多窗口效果图 3.2 链接模块利用 anchor 属性对链接加上时间的控制，利用 coords 属性对链接加上空间的控制。链接对象可以是 smil 规定的任何一种多媒体对象，也可以是多媒体对象的某一部分,利用#属性可以实现。链接的例子如下(anchor.smil):

该例实现了在窗口播放视频 yizhongtian.rmvb,在前十秒点击该视频任意部分链接至图片 p1.jpg,在 10s 到 20s 点击该视频的左半部分可以链接至新的视频 1.rm,在 20s 到 30s 点击该视频任意部分链接至 smil2.smil 的 testlink 所标记的区域。 3.3 计时同步模块利用 clipBegin、clipEnd 属性实现了指定多媒体片段的播放，而且不改变多媒体源文件。下面的例子实现了截取 radio.wav 第五秒到第十秒的音频进行播放的功能：

中国科技论文在线 3.4 媒体过渡模块 http://www.paper.edu.cn 媒体过渡可能在所有媒体类型之间发生，例如图像过渡为其他图像，图像过渡为视频，以及音频之间过渡。可视媒体过渡的例子如图像之间的淡入淡出（fading），视频之间的擦入擦除(wipe）等。实现方法是类似式样的过渡（"Style-like" Transition）。这种方式类似于”region”的应用，需要在头部（”head”）中预定义类，说明持续时间、类型等。在媒体元素的过渡中引用它们。同样的过渡定义可以被用于不同媒体对象之间的过渡。下面是类似式样的过渡的例子，效果图见图 3.3、图 3.4 类似式样的过渡例子(transition.smil): 该例实现了图片 p1.jpg 的水纹式插入持续 3s，淡出持续 2s，接着图片 p2.jpg 钟表式擦入持续 3s，淡出持续 2s。

图 3.3 waterfallWipe 效果图 - 5 -

中国科技论文在线 http://www.paper.edu.cn 图 3.4 clockwipe 效果图 3.5 动画功能动画功能的目的是随着时间的推移移动媒体对象。动画的实现是按时间变化改变属性值（大多数是“区域”属性），例如，背景颜色，音量，z-index 等。SMIL 的动画模块也被 SVG 使用。下面是动画的例子(donghua2.smil): 该例实现了将图片 p1.jpg 的缩放。

动画的其他特性还有：控制是否将动画现在值加上附加值；控制动画重复效果 “imateMotion”允许沿路径移动元素；“teColor”允许颜色活动。 3.6 依据条件选择播放内容使用选择标记和，可以在 SMIL 文件中定义选择项，媒体播放器会根据所定义的播放条件是否满足客户端的系统设置来选择播放内容。在组合中，可以定义任意数量的选择项。组合的书写格式如下所示： <选择项 1 条件属性="条件 1"/> <选择项 2 条件属性="条件 2"/> <选择项 3 条件属性="条件 3"/> … - 6 -

中国科技论文在线 http://www.paper.edu.cn 利用这一特性 smil 可以满足对多语言的需求。例如：smil 文件可以在同一页面中包括汉语和英语的音频文件，然后根据用户的参数设置自动选择下载中文或英文版本。

4 整合 SMIL2.0 制作多媒体课件 4.1 素材准备 1.图像素材:收集有关主讲人图片及课程图片 2.文本素材：相关课程的说明性文字。 3.视频素材：相关课程的视频。本文制作了一个演示课件：《北京欢迎你》(beijing.smil)，实现了布局、链接、RealText 实现歌词同步、RealPix 实现图片同步，内容控制实现了中英文语言字幕的演示。 4.2 具体实现 4.2.1 用 RealText 制作流式文本文件 RealText 是由 RealNetworks 开发，专门用于编写适合于在 Internet 上进行媒体点播或广播的流媒体文本文件的标记性语言。属于扩展性标记语言的范畴。同为标记性语言，RealText 和 HTML 很相似，都是通过各种标记(Tag)来表示和排列各种对象的。格式：．．．RealText 的其他标记．．．利用文本素材用 RealText 制作流式文本文件，本文所作课件歌曲字幕同步通过 bejing.rt 实现，注释及操作提示通过 beijingdes.rt 实现，英文字幕通过 beijingdes-English.rt 实现。 4.2.2 用 RealPix 制作流式图像文件 RealPix 也是由 RealNetworks 开发，进行媒体点播或广播的流媒体文本文件的标记性语言，属于扩展性标记语言的范畴(XML)。只有通过 Real 服务器，才能真正地测试 RealPix 文件的网络发布效果。由于 RealPix 文件的网络发布需要消耗比 RealText 多得多的传输带宽，实际测试网络其网络发布效果非常重要。 < imfl．．．options．．．> ．．．RealPix 的其他标记．．．利用图像素材使用 RealPix 制作流式图像文件 bejingpic.rp,其中加入了图片的淡入淡出 x 效果(crossfade）与镜头切换效果(wipe)。 4.2.3 SMIL 文件的制作通过 SMIL 布局：首先设置根窗口大小为 1200*600，将根窗口平均分为四个区域窗口，左上为 video_region 窗口，左下为 main_region 窗口，右上为 picture_region 窗口，右下为 - 7 -

中国科技论文在线 descripe_region 窗口。 http://www.paper.edu.cn 通过 SMIL 实现各个窗口播放内容时间的控制：共 2 分 28 秒，第 1 分钟：video_region 窗口播出 beijing.rm 视频，picture_region 窗口播放图片流媒体 beijingpic.rp，main_region 窗口动态显示歌词 beijng.rt（与视频同步），descripe_region 窗口显示提示信息 beijingdes.rt，此时效果图见图 4.1，点击 video_region 窗口的左上部会链接至《琵琶行》课件演示 (pipaxing.smil)。在第一分钟后点击字幕可进入转场效果演示(transition.smil)。第 1:14：视频与图片区域互换，注释区字幕变为英文，此时效果图见图 4.2。图 4.1 SMIL 效果图 1 图 4.2 SMIL 效果图 2 4.2.4 实现代码

- 8 -
