GDR 190 行車記錄器操作說明書

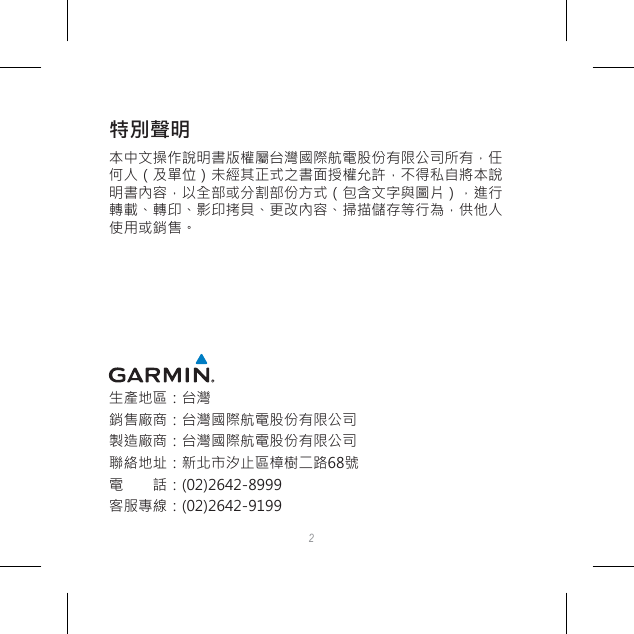

特別聲明本中文操作說明書版權屬台灣國際航電股份有限公司所有，任何人（及單位）未經其正式之書面授權允許，不得私自將本說明書內容，以全部或分割部份方式（包含文字與圖片），進行轉載、轉印、影印拷貝、更改內容、掃描儲存等行為，供他人使用或銷售。生產地區：台灣銷售廠商：台灣國際航電股份有限公司製造廠商：台灣國際航電股份有限公司聯絡地址：新北市汐止區樟樹二路68號電　　話：(02)2642-8999 客服專線：(02)2642-9199 2

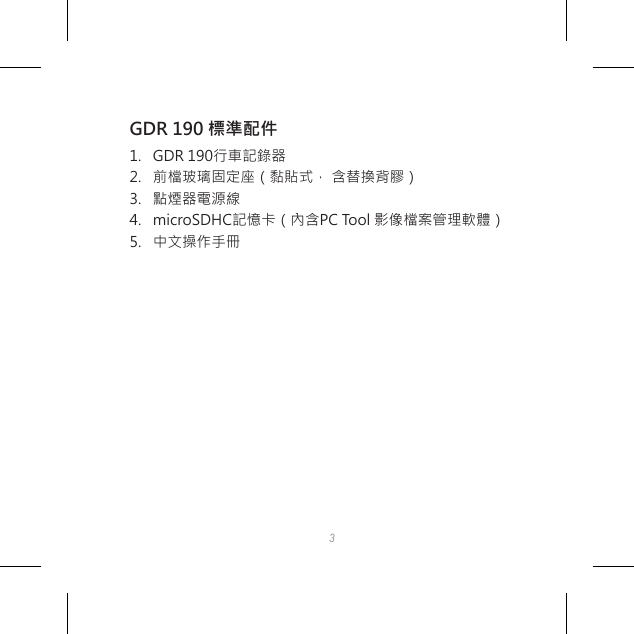

GDR 190 標準配件 1. GDR 190行車記錄器 2. 前檔玻璃固定座（黏貼式，含替換背膠） 3. 點煙器電源線 4. microSDHC記憶卡（內含PC Tool 影像檔案管理軟體） 5. 中文操作手冊 3

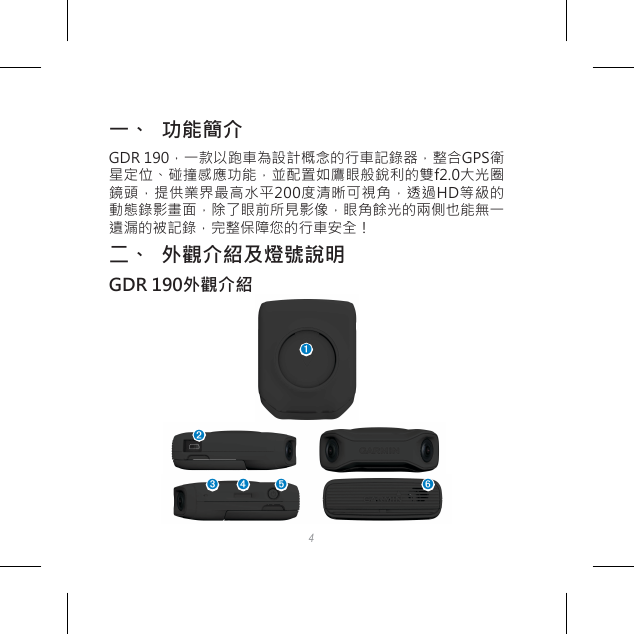

一、功能簡介 GDR 190，一款以跑車為設計概念的行車記錄器，整合GPS衛星定位、碰撞感應功能，並配置如鷹眼般銳利的雙f2.0大光圈鏡頭，提供業界最高水平200度清晰可視角，透過HD等級的動態錄影畫面，除了眼前所見影像，眼角餘光的兩側也能無一遺漏的被記錄，完整保障您的行車安全！二、外觀介紹及燈號說明 GDR 190外觀介紹 ➊ ➋ ➌ ➍ ➎ ➏ 4

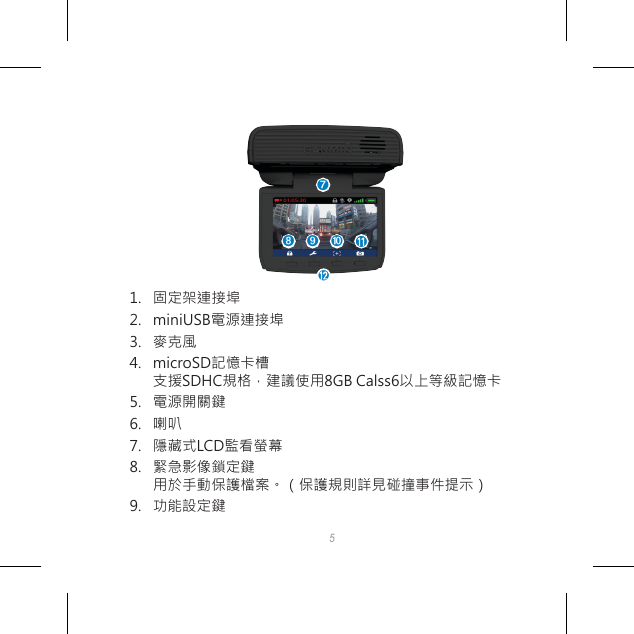

➐ ➑ ➒ ➓ ➋ 1. 固定架連接埠 2. miniUSB電源連接埠 3. 麥克風 4. microSD記憶卡槽支援SDHC規格，建議使用8GB Calss6以上等級記憶卡 5. 電源開關鍵 6. 喇叭 7. 隱藏式LCD監看螢幕 8. 緊急影像鎖定鍵用於手動保護檔案。（保護規則詳見碰撞事件提示） 9. 功能設定鍵 5

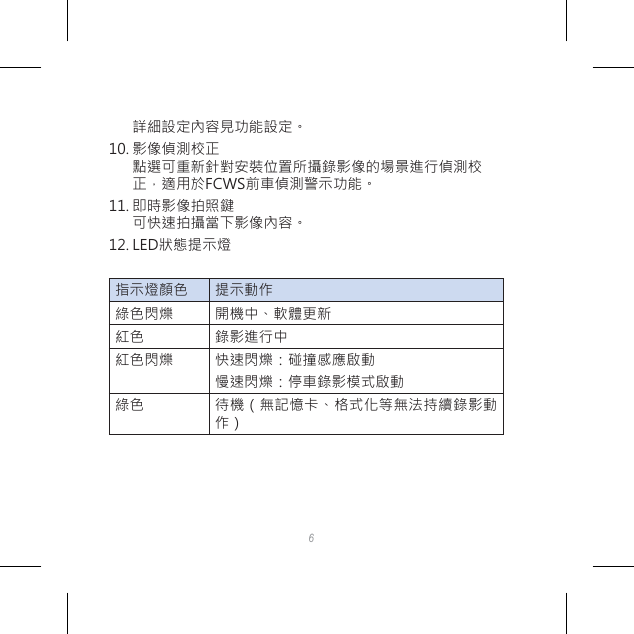

詳細設定內容見功能設定。 10. 影像偵測校正點選可重新針對安裝位置所攝錄影像的場景進行偵測校正，適用於FCWS前車偵測警示功能。 11. 即時影像拍照鍵可快速拍攝當下影像內容。 12. LED狀態提示燈指示燈顏色提示動作綠色閃爍紅色紅色閃爍綠色開機中、軟體更新錄影進行中快速閃爍：碰撞感應啟動慢速閃爍：停車錄影模式啟動待機（無記憶卡、格式化等無法持續錄影動作） 6

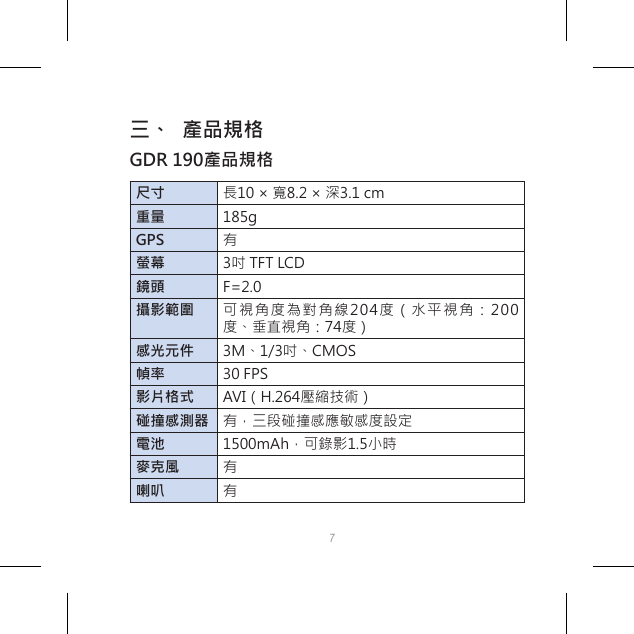

三、產品規格 GDR 190產品規格尺寸重量 GPS 螢幕鏡頭攝影範圍可視角度為對角線204度（水平視角：200 長10 × 寬8.2 × 深3.1 cm 185g 有 3吋 TFT LCD F=2.0 度、垂直視角：74度） 30 FPS 感光元件 3M、1/3吋、CMOS 幀率影片格式 AVI（H.264壓縮技術）碰撞感測器有，三段碰撞感應敏感度設定電池麥克風喇叭 1500mAh，可錄影1.5小時有有 7

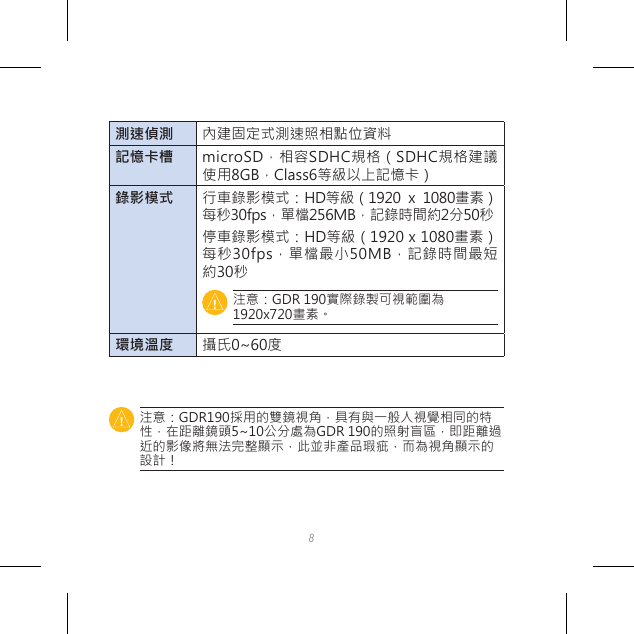

測速偵測內建固定式測速照相點位資料記憶卡槽 microSD，相容SDHC規格（SDHC規格建議使用8GB，Class6等級以上記憶卡）錄影模式行車錄影模式：HD等級（1920 x 1080畫素）每秒30fps，單檔256MB，記錄時間約2分50秒停車錄影模式：HD等級（1920 x 1080畫素）每秒30fps，單檔最小50MB，記錄時間最短約30秒注意：GDR 190實際錄製可視範圍為 1920x720畫素。環境溫度攝氏0~60度注意：GDR190採用的雙鏡視角，具有與一般人視覺相同的特性，在距離鏡頭5~10公分處為GDR 190的照射盲區，即距離過近的影像將無法完整顯示，此並非產品瑕疵，而為視角顯示的設計！ 8
