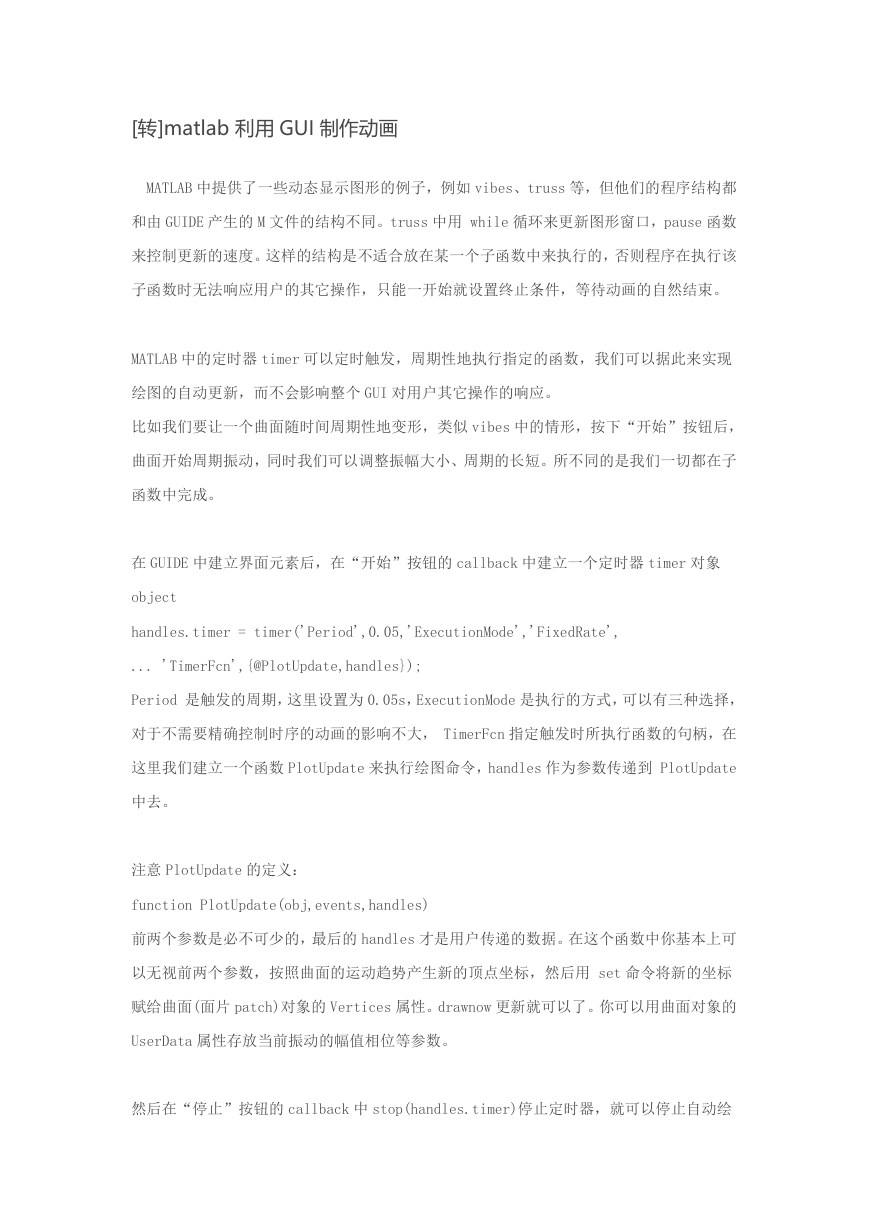

[转]matlab 利用 GUI 制作动画 MATLAB 中提供了一些动态显示图形的例子，例如 vibes、truss 等，但他们的程序结构都 和由 GUIDE 产生的 M 文件的结构不同。truss 中用 while 循环来更新图形窗口，pause 函数 来控制更新的速度。这样的结构是不适合放在某一个子函数中来执行的，否则程序在执行该 子函数时无法响应用户的其它操作，只能一开始就设置终止条件，等待动画的自然结束。 MATLAB 中的定时器 timer 可以定时触发，周期性地执行指定的函数，我们可以据此来实现 绘图的自动更新，而不会影响整个 GUI 对用户其它操作的响应。 比如我们要让一个曲面随时间周期性地变形，类似 vibes 中的情形，按下“开始”按钮后， 曲面开始周期振动，同时我们可以调整振幅大小、周期的长短。所不同的是我们一切都在子 函数中完成。 在 GUIDE 中建立界面元素后，在“开始”按钮的 callback 中建立一个定时器 timer 对象 object handles.timer = timer('Period',0.05,'ExecutionMode','FixedRate', ... 'TimerFcn',{@PlotUpdate,handles}); Period 是触发的周期，这里设置为 0.05s，ExecutionMode 是执行的方式，可以有三种选择， 对于不需要精确控制时序的动画的影响不大， TimerFcn 指定触发时所执行函数的句柄，在 这里我们建立一个函数 PlotUpdate 来执行绘图命令，handles 作为参数传递到 PlotUpdate 中去。 注意 PlotUpdate 的定义： function PlotUpdate(obj,events,handles) 前两个参数是必不可少的，最后的 handles 才是用户传递的数据。在这个函数中你基本上可 以无视前两个参数，按照曲面的运动趋势产生新的顶点坐标，然后用 set 命令将新的坐标 赋给曲面(面片 patch)对象的 Vertices 属性。drawnow 更新就可以了。你可以用曲面对象的 UserData 属性存放当前振动的幅值相位等参数。 然后在“停止”按钮的 callback 中 stop(handles.timer)停止定时器，就可以停止自动绘 

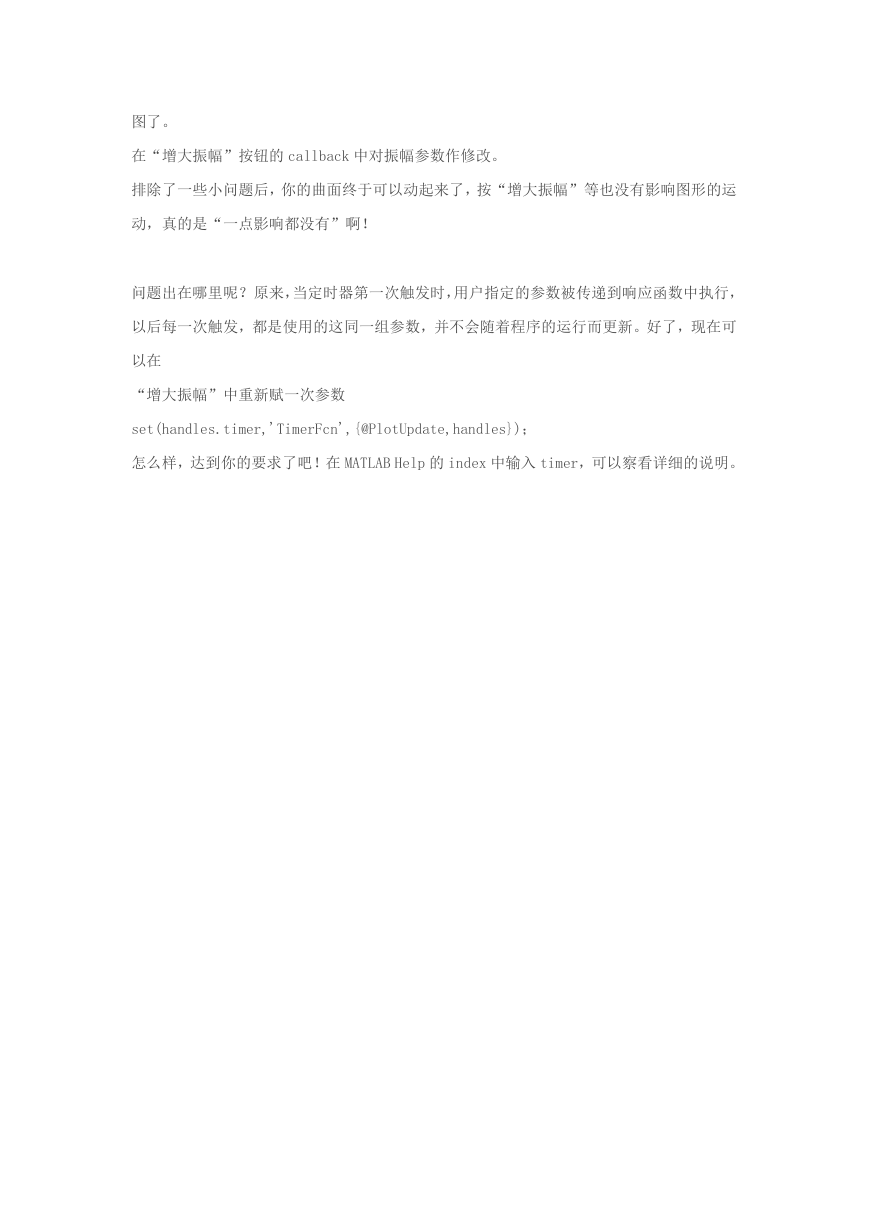

图了。 在“增大振幅”按钮的 callback 中对振幅参数作修改。 排除了一些小问题后，你的曲面终于可以动起来了，按“增大振幅”等也没有影响图形的运 动，真的是“一点影响都没有”啊！ 问题出在哪里呢？原来，当定时器第一次触发时，用户指定的参数被传递到响应函数中执行， 以后每一次触发，都是使用的这同一组参数，并不会随着程序的运行而更新。好了，现在可 以在 “增大振幅”中重新赋一次参数 set(handles.timer,'TimerFcn',{@PlotUpdate,handles})； 怎么样，达到你的要求了吧！在 MATLAB Help 的 index 中输入 timer，可以察看详细的说明。
