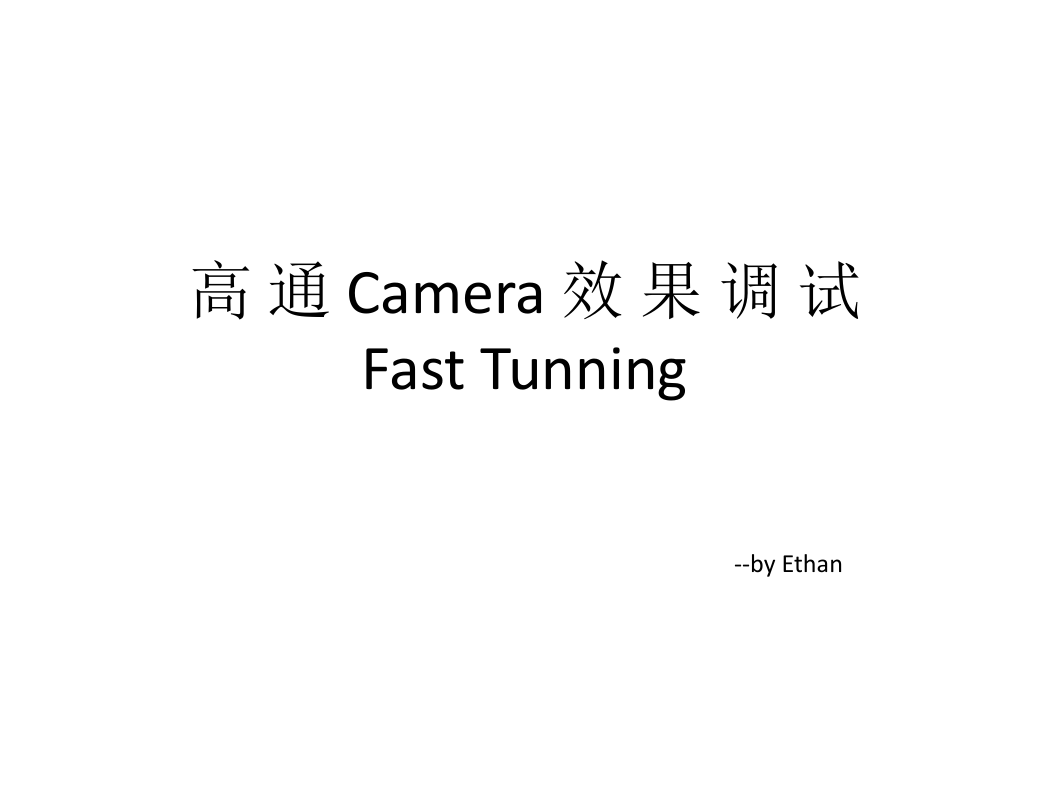

高通 Camera 效果调试 Fast Tunning --by Ethan

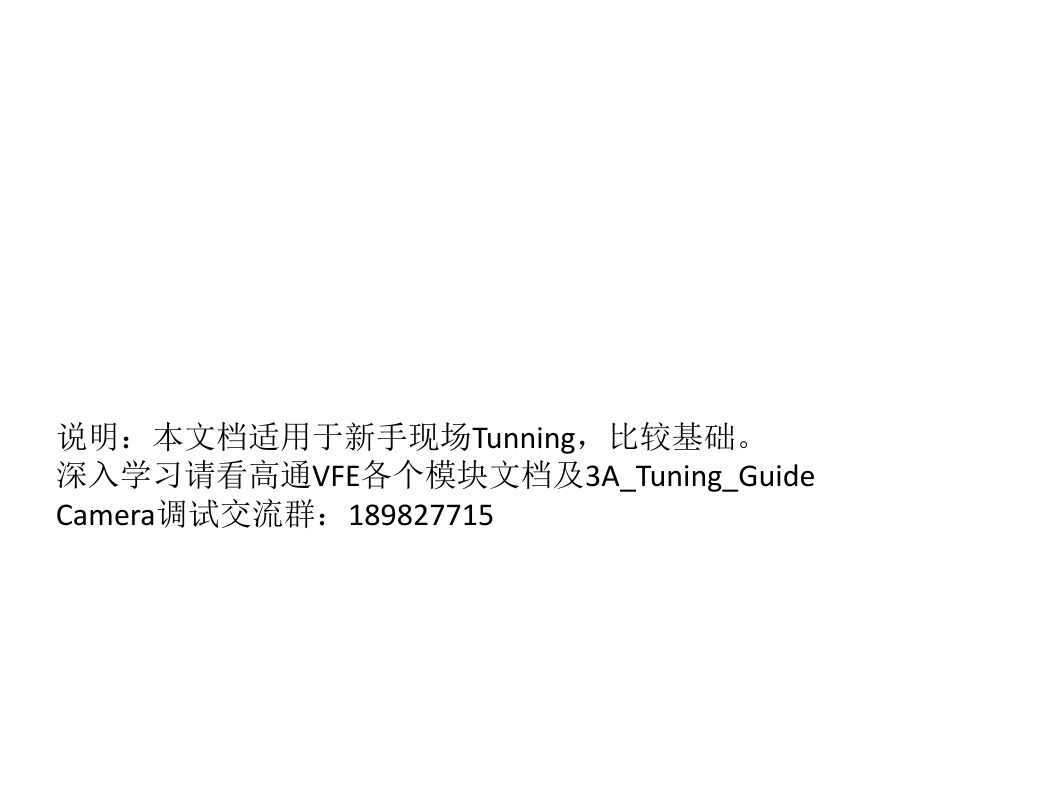

说明：本文档适用于新手现场Tunning，比较基础。深入学习请看高通VFE各个模块文档及3A_Tuning_Guide Camera调试交流群：189827715

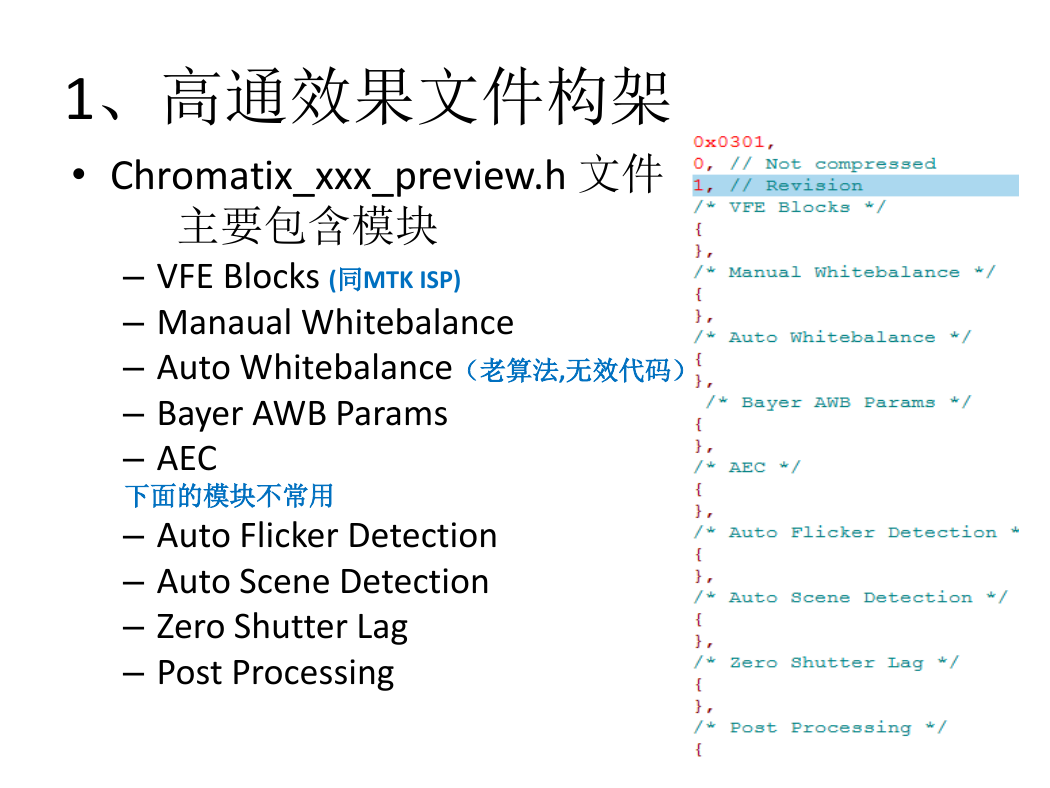

1、高通效果文件构架 • Chromatix_xxx_preview.h 文件主要包含模块 – VFE Blocks (同MTK ISP) – Manaual Whitebalance – Auto Whitebalance（老算法,无效代码） – Bayer AWB Params – AEC 下面的模块不常用 – Auto Flicker Detection – Auto Scene Detection – Zero Shutter Lag – Post Processing

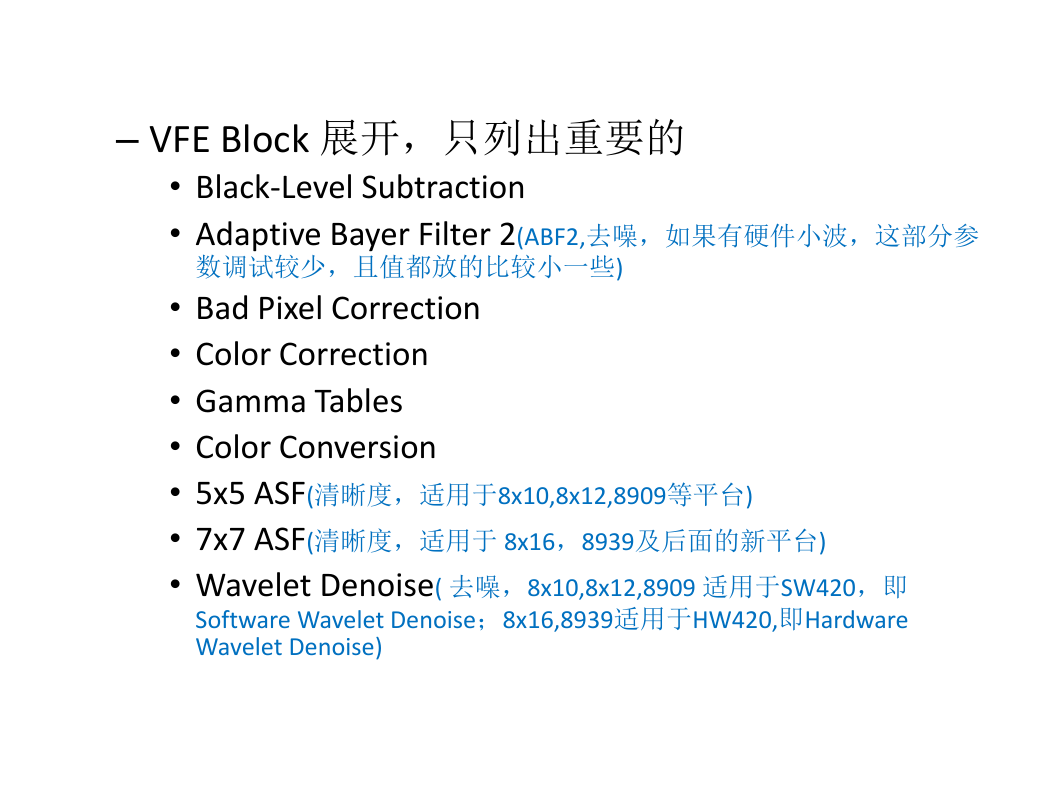

– VFE Block 展开，只列出重要的 • Black-Level Subtraction • Adaptive Bayer Filter 2(ABF2,去噪，如果有硬件小波，这部分参数调试较少，且值都放的比较小一些) • Bad Pixel Correction • Color Correction • Gamma Tables • Color Conversion • 5x5 ASF(清晰度，适用于8x10,8x12,8909等平台) • 7x7 ASF(清晰度，适用于 8x16，8939及后面的新平台) • Wavelet Denoise( 去噪，8x10,8x12,8909 适用于SW420，即 Software Wavelet Denoise；8x16,8939适用于HW420,即Hardware Wavelet Denoise)

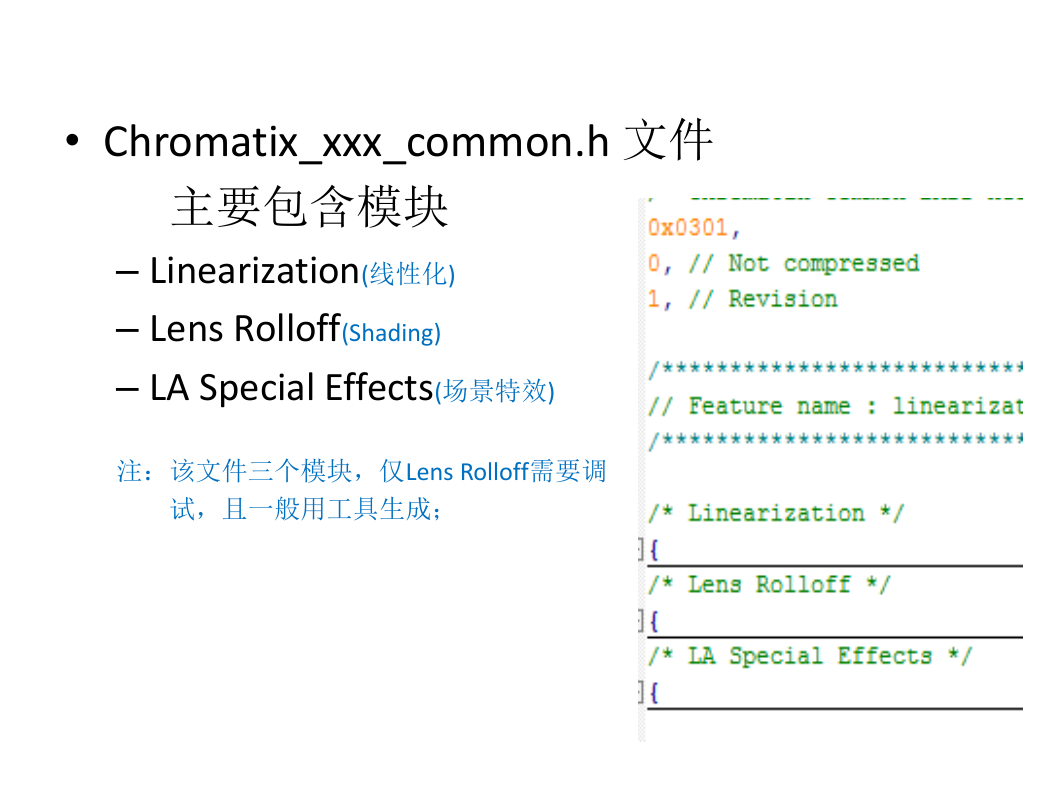

• Chromatix_xxx_common.h 文件主要包含模块 – Linearization(线性化) – Lens Rolloff(Shading) – LA Special Effects(场景特效) 注：该文件三个模块，仅Lens Rolloff需要调试，且一般用工具生成；

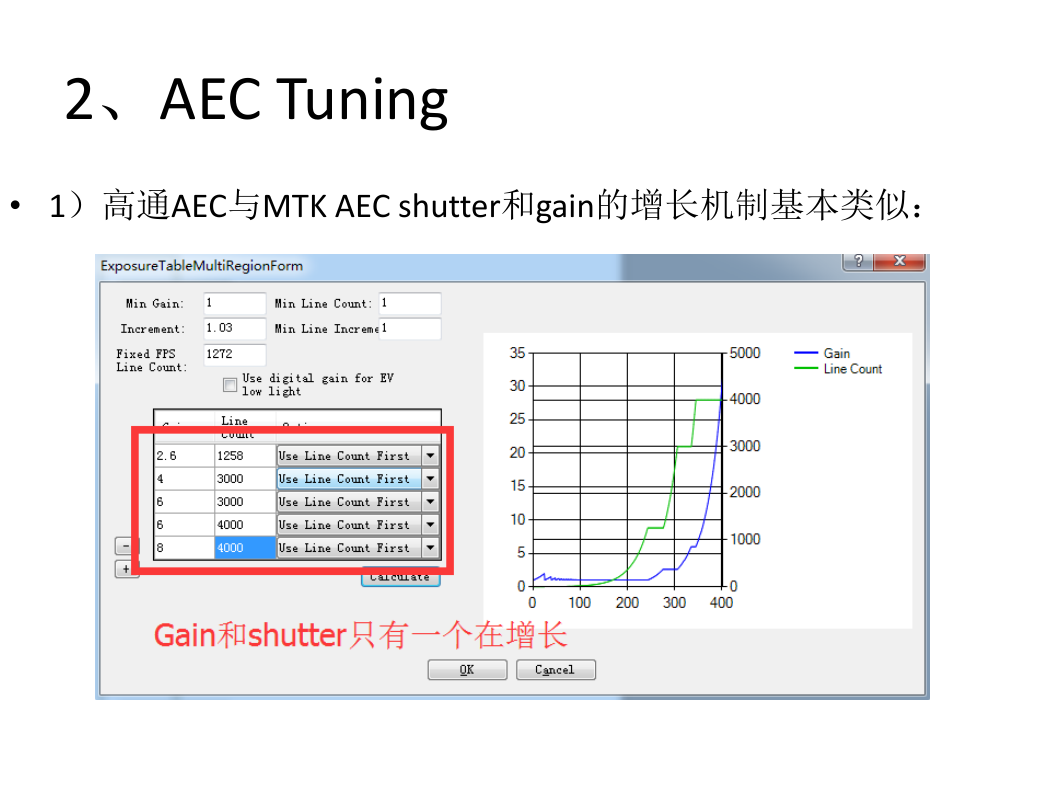

2、AEC Tuning • 1）高通AEC与MTK AEC shutter和gain的增长机制基本类似：

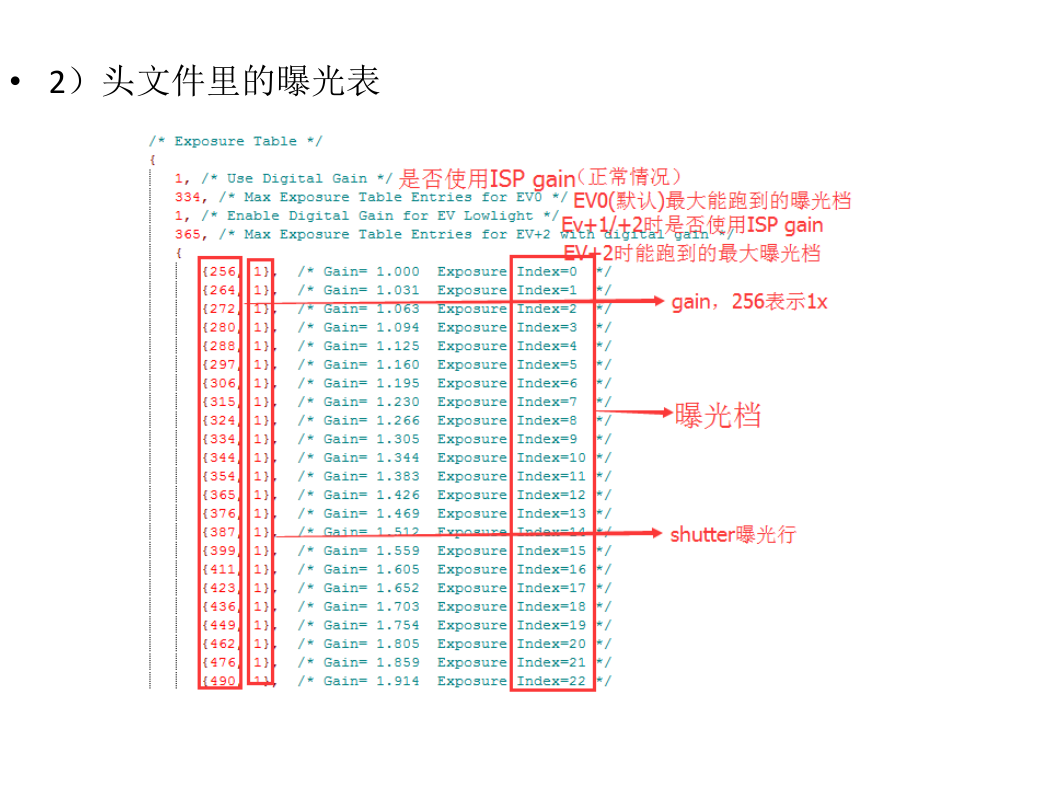

• 2）头文件里的曝光表

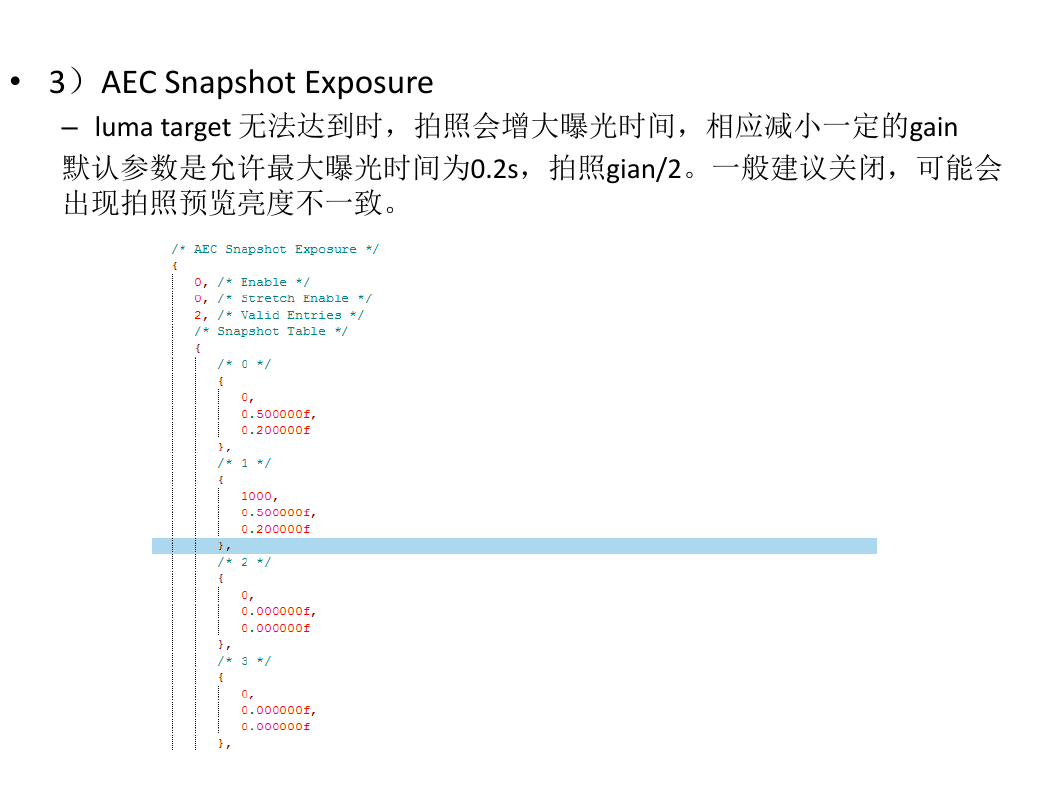

• 3）AEC Snapshot Exposure – luma target 无法达到时，拍照会增大曝光时间，相应减小一定的gain 默认参数是允许最大曝光时间为0.2s，拍照gian/2。一般建议关闭，可能会出现拍照预览亮度不一致。
