JVC数码摄像机-GR-DF590说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：6.44M 资料格式：pdf 举报版权申诉

第1页 / 共108页

第2页 / 共108页

第3页 / 共108页

第4页 / 共108页

第5页 / 共108页

第6页 / 共108页

第7页 / 共108页

第8页 / 共108页

はじめに

使用上のご注意

はじめにお確かめください

付属品

別売アクセサリー

接続時のノイズをおさえるために

各部のなまえ

画面表示の見かた(撮影時)

画面表示の見かた(再生時)

日常のお手入れ／海外で使うときは

準備する

付属品を取り付ける

ショルダーストラップを取り付ける

グリップベルトを調節する

レンズキャップを取り付ける

リモコンを準備する

電源を準備する

バッテリーを取り付ける

ACアダプターで充電する

バッテリー残量を調べる

テープとカードを入れる

テープを入れる

カードを入れる

時計をあわせる

画面を準備する

液晶画面を使う

ファインダーを使う

For English Users

すぐ使う

撮影・再生の基本操作

電源を入れる

テープ／カードを選ぶ

ムービーを撮る

大きく／広く撮る

ムービーを見る

頭出しの位置を指定する

一覧から頭出しする

頭出しの位置指定を消す

静止画をカードに撮る

静止画を見る

続けて再生する

一覧で表示する

動画をカードに撮る

動画を見る

一覧で表示する

テレビで見る

もっと撮る

撮影効果を演出する

マニュアル撮影をする

ピントを手動であわせる

暗いところで撮る

ライトで照らす

ナイトアイを使う

明るさを補正する

逆光で撮る

最適な明るさにする

手動で明るさを補正する

映像に変化をつける

静止画効果を入れる

スローモーション効果を入れる

その他の効果を入れる

編集する

いろいろな編集

ダビングする

接続する

ダビング(複製)する

ビデオ機器から録画する

接続する

録画する

映像や音声を追加する

追加の準備をする

映像を追加する

音声を追加する

カードにコピーする

静止画としてコピーする

動画としてコピーする

静止画や動画を削除する

静止画を削除する

動画を削除する

カードの整理

パソコンに接続する

USBケーブルで接続する

ファイルをパソコンにコピーする

USBケーブルを取りはずす

ムービーをパソコンに取り込む

設定する

メニューを表示する

撮影のメニュー

再生や編集のメニュー

撮影効果メニュー

マニュアルメニュー

フルオート／静止画撮影メニュー

撮影・再生日時/表示メニュー

ビデオ再生モードメニュー

システムメニュー

困ったときは

故障かなと思ったら…

こんな表示がでたら…

その他

安全上のご注意

保証とアフターサービス

仕様

他社製品の登録商標と商標について

さくいん

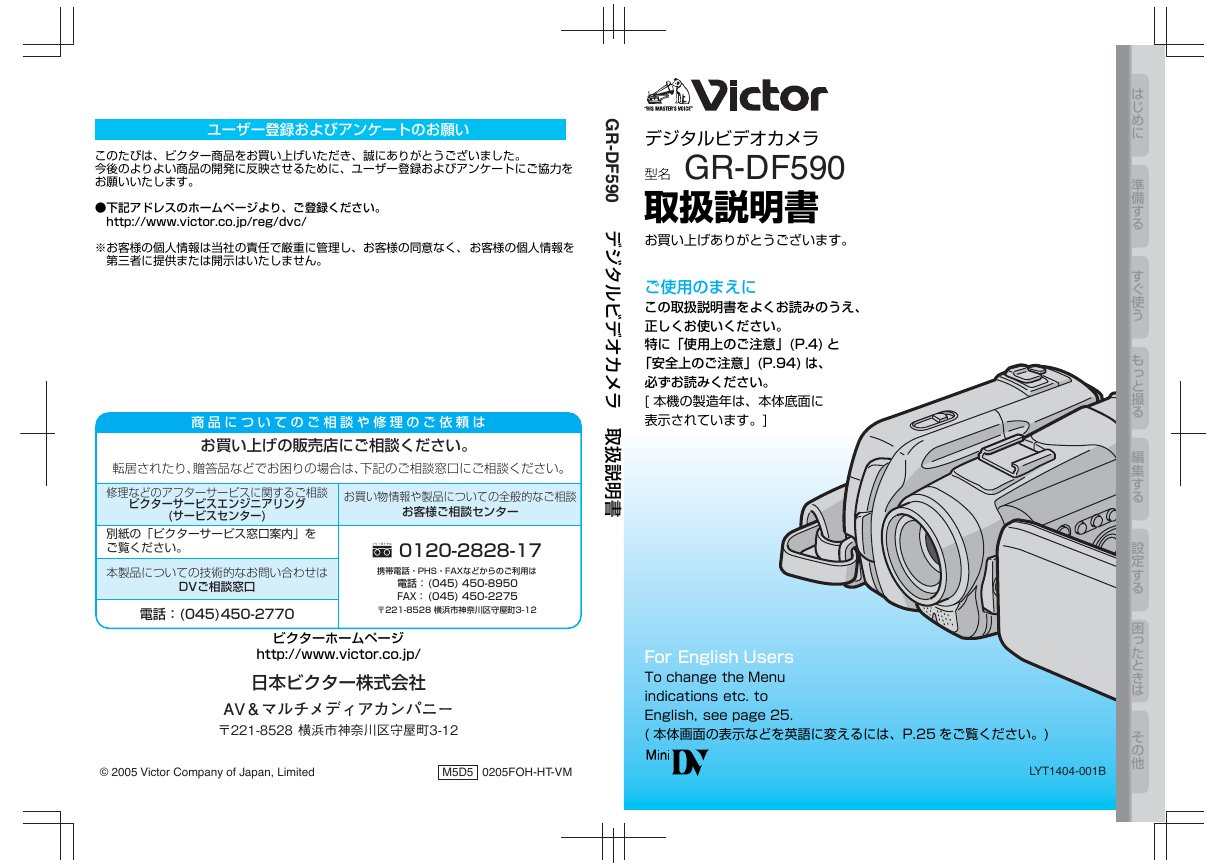

ユーザー登録およびアンケートのお願いこのたびは、ビクター商品をお買い上げいただき、誠にありがとうございました。今後のよりよい商品の開発に反映させるために、ユーザー登録およびアンケートにご協力をお願いいたします。 ●下記アドレスのホームページより、ご登録ください。　http://www.victor.co.jp/reg/dvc/ ※お客様の個人情報は当社の責任で厳重に管理し、お客様の同意なく、お客様の個人情報を　第三者に提供または開示はいたしません。商品についてのご相談や修理のご依頼はお買い上げの販売店にご相談ください。転居されたり、贈答品などでお困りの場合は、下記のご相談窓口にご相談ください。修理などのアフターサービスに関するご相談お買い物情報や製品についての全般的なご相談ビクターサービスエンジニアリング (サービスセンター) お客様ご相談センターデジタルビデオカメラ型名　 GR-DF590 取扱説明書お買い上げありがとうございます。ご使用のまえにこの取扱説明書をよくお読みのうえ、正しくお使いください。特に「使用上のご注意」(P.4) と「安全上のご注意」(P.94) は、必ずお読みください。 [ 本機の製造年は、本体底面に表示されています。] - G R D F 5 9 0 デジタルビデオカメラ取扱説明書別紙の「ビクターサービス窓口案内」をご覧ください。本製品についての技術的なお問い合わせは DVご相談窓口電話：(045)450-2770 フリーダイヤル　 0120-2828-17 携帯電話・PHS・FAXなどからのご利用は電話： (045) 450-8950 FAX： (045) 450-2275 〒221-8528 横浜市神奈川区守屋町3-12 ビクターホームページ http://www.victor.co.jp/ 日本ビクター株式会社 AV＆マルチメディアカンパニー〒221-8528　横浜市神奈川区守屋町3-12 For English Users To change the Menu indications etc. to English, see page 25. ( 本体画面の表示などを英語に変えるには、P.25 をご覧ください。) © 2005 Victor Company of Japan, Limited M5D5 0205FOH-HT-VM LYT1404-001B はじめに準備するすぐ使うもと撮る編集する設定する困たときはその他

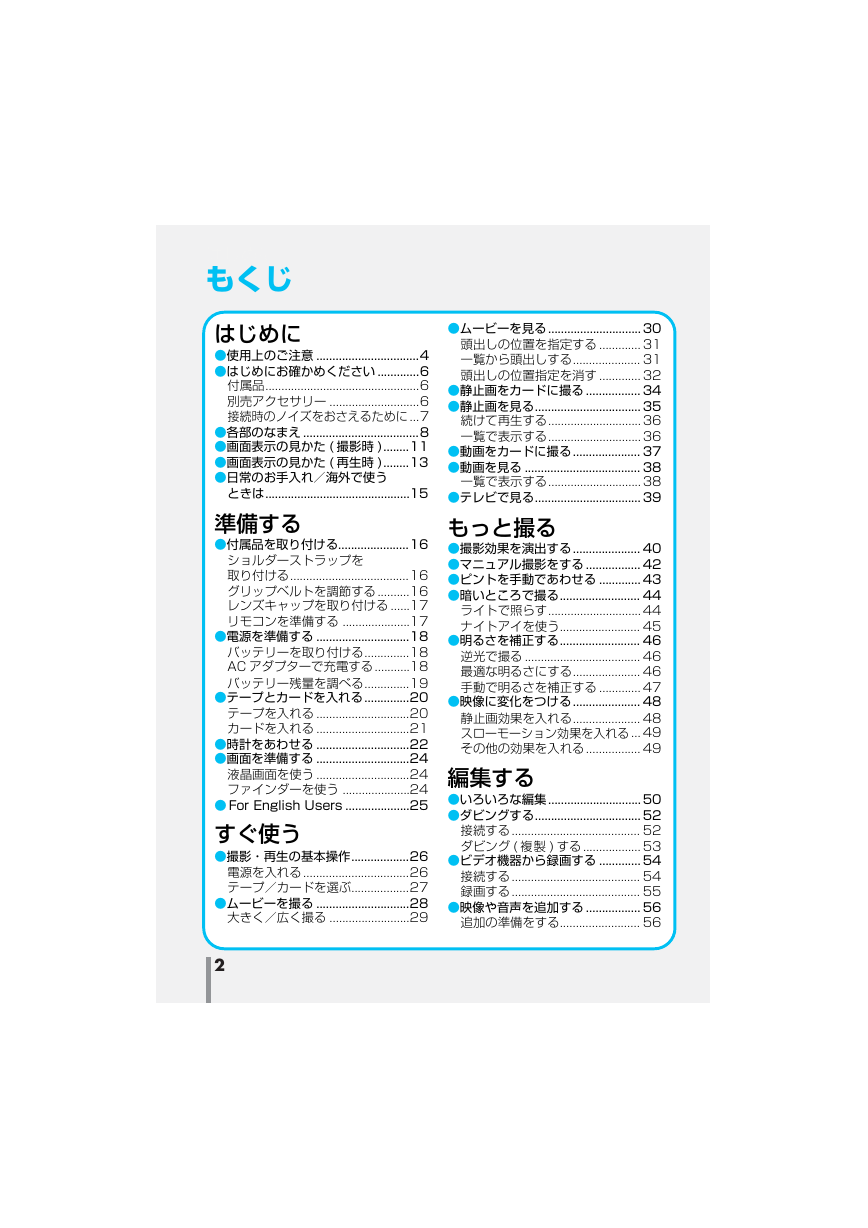

はじめにもくじはじめに ●使用上のご注意 ................................4 ●はじめにお確かめください .............6 付属品................................................6 別売アクセサリー ............................6 接続時のノイズをおさえるために...7 ●各部のなまえ ....................................8 ●画面表示の見かた ( 撮影時 )........11 ●画面表示の見かた ( 再生時 )........13 ●日常のお手入れ／海外で使うときは.............................................15 準備する ●付属品を取り付ける......................16 ショルダーストラップを取り付ける.....................................16 グリップベルトを調節する..........16 レンズキャップを取り付ける ......17 リモコンを準備する .....................17 ●電源を準備する .............................18 バッテリーを取り付ける..............18 AC アダプターで充電する...........18 バッテリー残量を調べる..............19 ●テープとカードを入れる..............20 テープを入れる .............................20 カードを入れる .............................21 ●時計をあわせる .............................22 ●画面を準備する .............................24 液晶画面を使う .............................24 ファインダーを使う .....................24 ● For English Users ....................25 すぐ使う ●撮影・再生の基本操作..................26 電源を入れる.................................26 テープ／カードを選ぶ..................27 ●ムービーを撮る .............................28 大きく／広く撮る .........................29 2 ●ムービーを見る.............................30 頭出しの位置を指定する ............. 31 一覧から頭出しする..................... 31 頭出しの位置指定を消す ............. 32 ●静止画をカードに撮る ................. 34 ●静止画を見る................................. 35 続けて再生する.............................36 一覧で表示する.............................36 ●動画をカードに撮る..................... 37 ●動画を見る .................................... 38 一覧で表示する.............................38 ●テレビで見る................................. 39 もっと撮る ●撮影効果を演出する..................... 40 ●マニュアル撮影をする ................. 42 ●ピントを手動であわせる ............. 43 ●暗いところで撮る......................... 44 ライトで照らす.............................44 ナイトアイを使う......................... 45 ●明るさを補正する......................... 46 逆光で撮る .................................... 46 最適な明るさにする..................... 46 手動で明るさを補正する ............. 47 ●映像に変化をつける..................... 48 静止画効果を入れる..................... 48 スローモーション効果を入れる ... 49 その他の効果を入れる................. 49 編集する ●いろいろな編集.............................50 ●ダビングする................................. 52 接続する........................................ 52 ダビング ( 複製 ) する.................. 53 ●ビデオ機器から録画する ............. 54 接続する........................................ 54 録画する........................................ 55 ●映像や音声を追加する ................. 56 追加の準備をする......................... 56

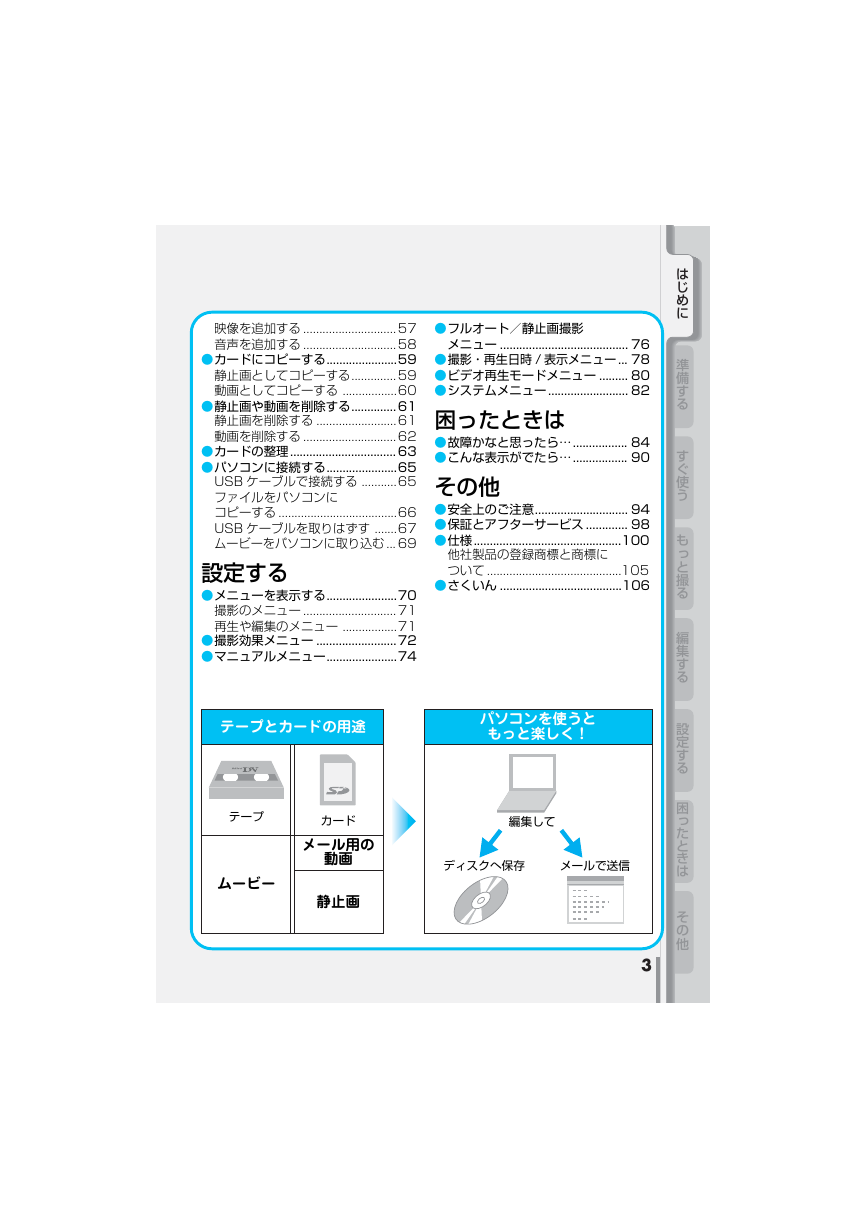

映像を追加する .............................57 音声を追加する .............................58 ●カードにコピーする......................59 静止画としてコピーする..............59 動画としてコピーする .................60 ●静止画や動画を削除する..............61 静止画を削除する .........................61 動画を削除する .............................62 ●カードの整理................................. 63 ●パソコンに接続する......................65 USB ケーブルで接続する ...........65 ファイルをパソコンにコピーする .....................................66 USB ケーブルを取りはずす .......67 ムービーをパソコンに取り込む ... 69 設定する ●メニューを表示する......................70 撮影のメニュー .............................71 再生や編集のメニュー .................71 ●撮影効果メニュー .........................72 ●マニュアルメニュー......................74 ●フルオート／静止画撮影メニュー ........................................ 76 ●撮影・再生日時 / 表示メニュー ... 78 ●ビデオ再生モードメニュー ......... 80 ●システムメニュー......................... 82 困ったときは ●故障かなと思ったら…................. 84 ●こんな表示がでたら…................. 90 その他 ●安全上のご注意............................. 94 ●保証とアフターサービス ............. 98 ●仕様..............................................100 他社製品の登録商標と商標について ..........................................105 ●さくいん ......................................106 テープとカードの用途パソコンを使うともっと楽しく！テープムービーカードメール用の動画静止画編集してディスクへ保存メールで送信はじめに準備するすぐ使うもと撮る編集する設定する困たときはその他 3

使用上のご注意このビデオカメラについて ● DV 方式です。ほかの方式や従来式のビデオとは互換性がありません。 ● 電源 ( バッテリーや AC アダプター ) をはずすときは、必ず電源を切ってください。動作中にはずすと、テープやカードの損傷や誤動作の原因となります。 ● 使わないときは、電源を切ってください。入れたままだと表面が温かくなります。 ● 長期間使わない場合は、テープを取り出し、電源を切り、バッテリーを取りはずしてください。ときどき電源を入れて、動作を点検してください。 ● 次のような場所に置かないでください。・晴天時の閉め切った車内など、高温になる場所。・直射日光が当たる場所。・ゴムまたはプラスチック製品に接触する場所。液晶画面について ● 表面を強く押したり強い衝撃を与えないでください。傷がついたり、割れたりする場合があります。 ● 小さく光る点 ( 赤・青・緑 ) や黒い点は故障ではありません。テープやカードには記録されません。 4 著作権について ● 録画・録音したビデオは個人として楽しむ以外は、著作権法上、権利者に無断で使用できません。 ● 鑑賞・興行・展示物など、個人として楽しむ目的でも撮影を制限している場合があるので、ご注意ください。

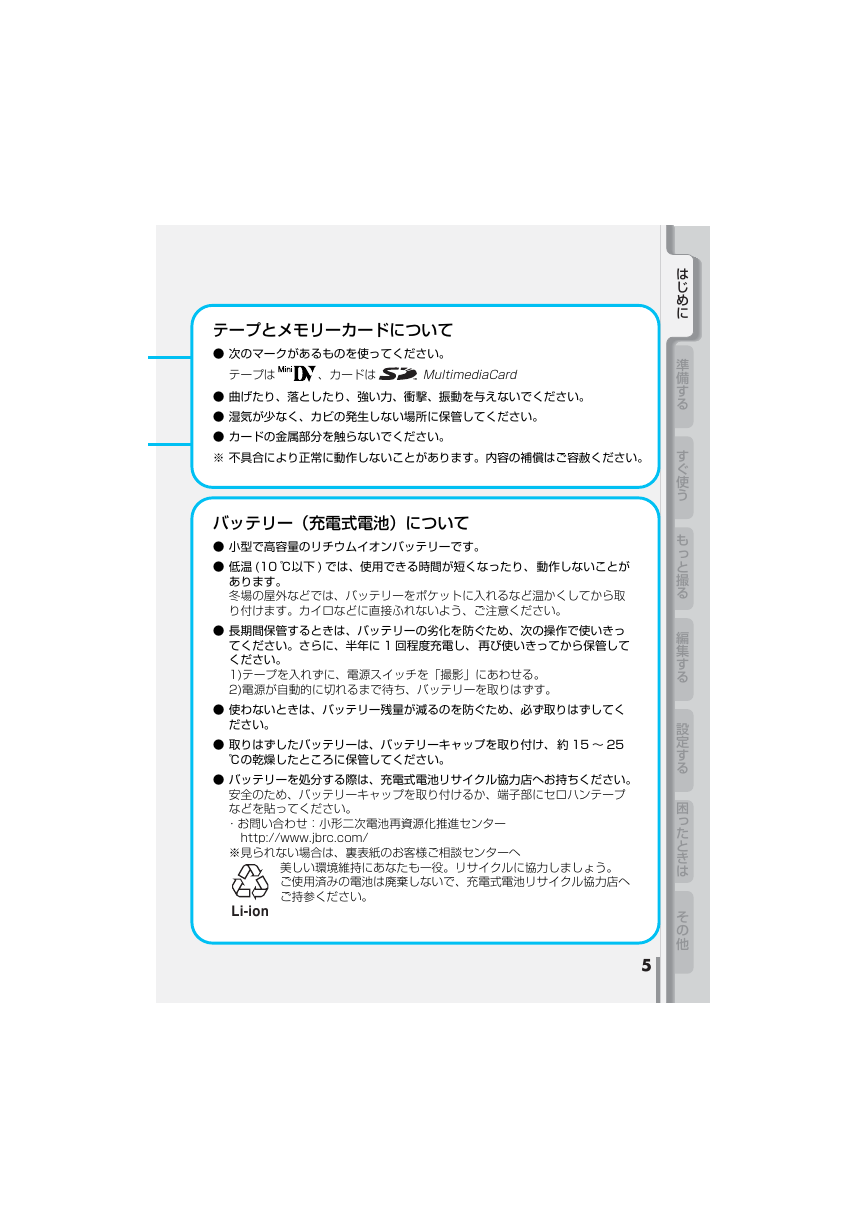

テープとメモリーカードについて ● 次のマークがあるものを使ってください。テープは、カードは MultimediaCard ● 曲げたり、落としたり、強い力、衝撃、振動を与えないでください。 ● 湿気が少なく、カビの発生しない場所に保管してください。 ● カードの金属部分を触らないでください。 ※ 不具合により正常に動作しないことがあります。内容の補償はご容赦ください。バッテリー（充電式電池）について ● 小型で高容量のリチウムイオンバッテリーです。 ● 低温 (10 ℃以下 ) では、使用できる時間が短くなったり、動作しないことがあります。冬場の屋外などでは、バッテリーをポケットに入れるなど温かくしてから取り付けます。カイロなどに直接ふれないよう、ご注意ください。 ● 長期間保管するときは、バッテリーの劣化を防ぐため、次の操作で使いきってください。さらに、半年に 1 回程度充電し、再び使いきってから保管してください。 1)テープを入れずに、電源スイッチを「撮影」にあわせる。 2)電源が自動的に切れるまで待ち、バッテリーを取りはずす。 ● 使わないときは、バッテリー残量が減るのを防ぐため、必ず取りはずしてください。 ● 取りはずしたバッテリーは、バッテリーキャップを取り付け、約 15 〜 25 ℃の乾燥したところに保管してください。 ● バッテリーを処分する際は、充電式電池リサイクル協力店へお持ちください。安全のため、バッテリーキャップを取り付けるか、端子部にセロハンテープなどを貼ってください。・お問い合わせ：小形二次電池再資源化推進センター　　http://www.jbrc.com/ ※見られない場合は、裏表紙のお客様ご相談センターへ美しい環境維持にあなたも一役。リサイクルに協力しましょう。ご使用済みの電池は廃棄しないで、充電式電池リサイクル協力店へご持参ください。 Li-ion 5 はじめに準備するすぐ使うもと撮る編集する設定する困たときはその他

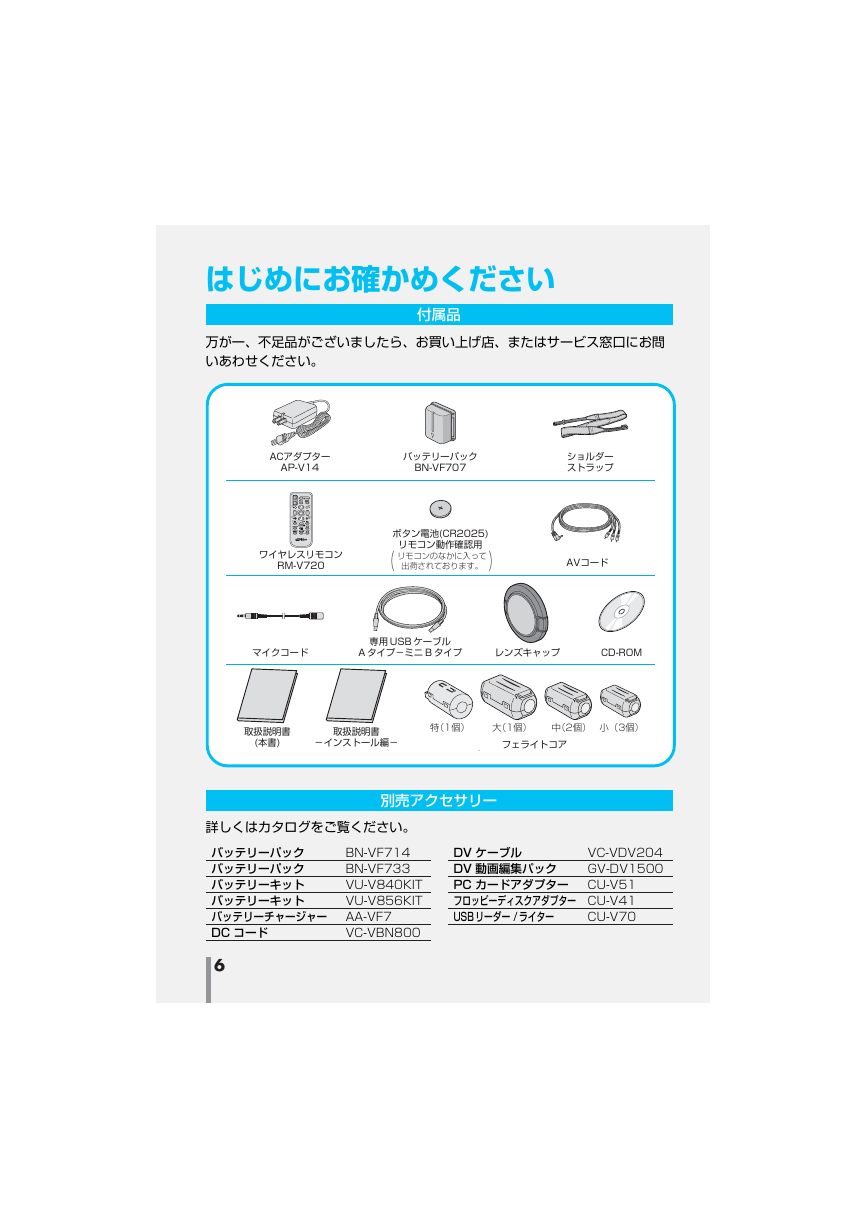

はじめにお確かめください付属品万が一、不足品がございましたら、お買い上げ店、またはサービス窓口にお問いあわせください。 ACアダプター AP-V14 バッテリーパック BN-VF707 ショルダーストラップワイヤレスリモコン RM-V720 ボタン電池(CR2025) リモコン動作確認用リモコンのなかに入って出荷されております。（） AVコードマイクコード専用 USB ケーブル A タイプ−ミニ B タイプレンズキャップ CD-ROM 取扱説明書 (本書) 取扱説明書 −インストール編− 特（1個）大（1個）中（2個）小（3個）フェライトコア別売アクセサリー詳しくはカタログをご覧ください。バッテリーパック BN-VF714 バッテリーパック BN-VF733 バッテリーキット VU-V840KIT バッテリーキット VU-V856KIT バッテリーチャージャー AA-VF7 DC コード VC-VBN800 6 VC-VDV204 GV-DV1500 DV ケーブル DV 動画編集パック PC カードアダプター CU-V51 フロッピーディスクアダプター CU-V41 USBリーダー /ライター CU-V70

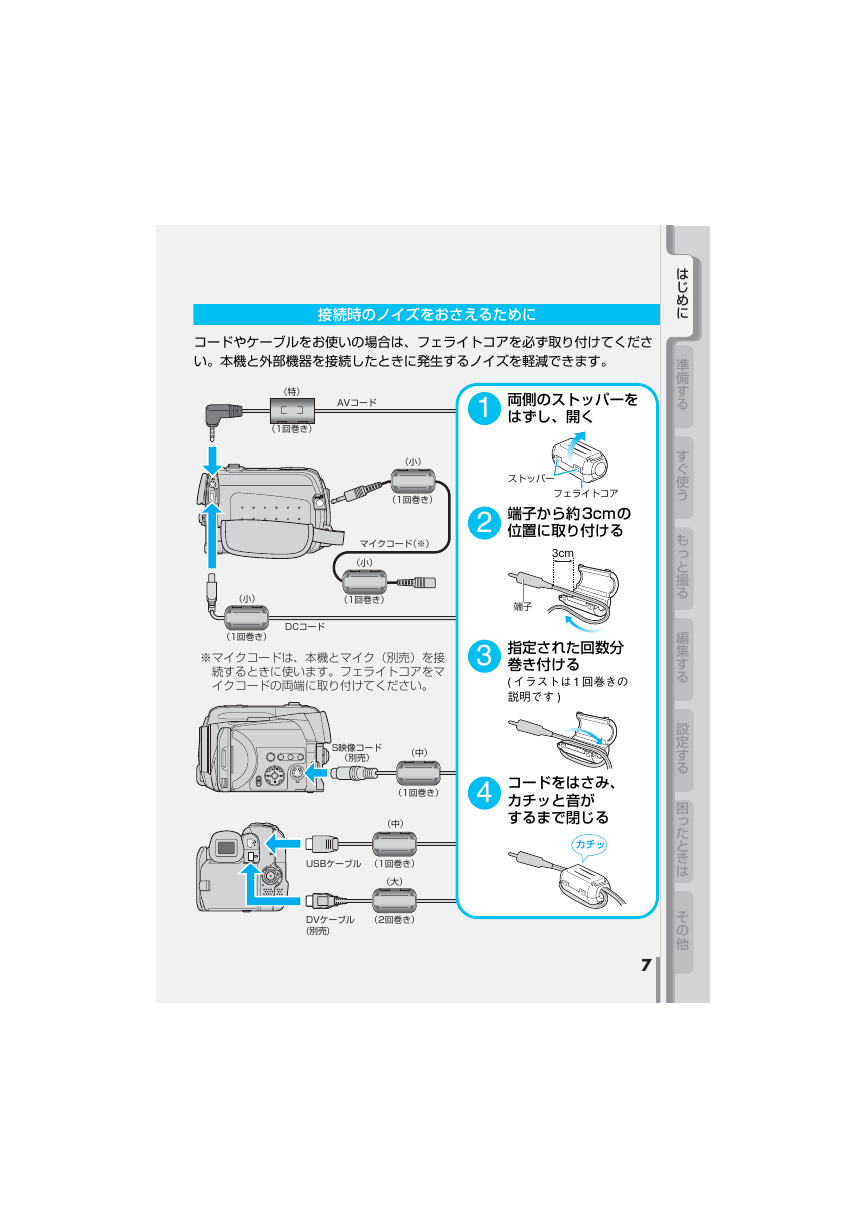

接続時のノイズをおさえるためにコードやケーブルをお使いの場合は、フェライトコアを必ず取り付けてください。本機と外部機器を接続したときに発生するノイズを軽減できます。（特） AVコード（1回巻き） 1 両側のストッパーをはずし、開く（小）（1回巻き）マイクコード（※）（小）ストッパーフェライトコア 2 端子から約3cmの位置に取り付ける 3cm （小）（1回巻き）端子（1回巻き） DCコード ※マイクコードは、本機とマイク（別売）を接続するときに使います。フェライトコアをマイクコードの両端に取り付けてください。 3 指定された回数分巻き付ける ( イラストは1回巻きの説明です ) S映像コード（別売）（中）（1回巻き）（中） 4 コードをはさみ、カチッと音がするまで閉じる USBケーブル（1回巻き）（大） DVケーブル (別売) （2回巻き） 7 はじめに準備するすぐ使うもと撮る編集する設定する困たときはその他

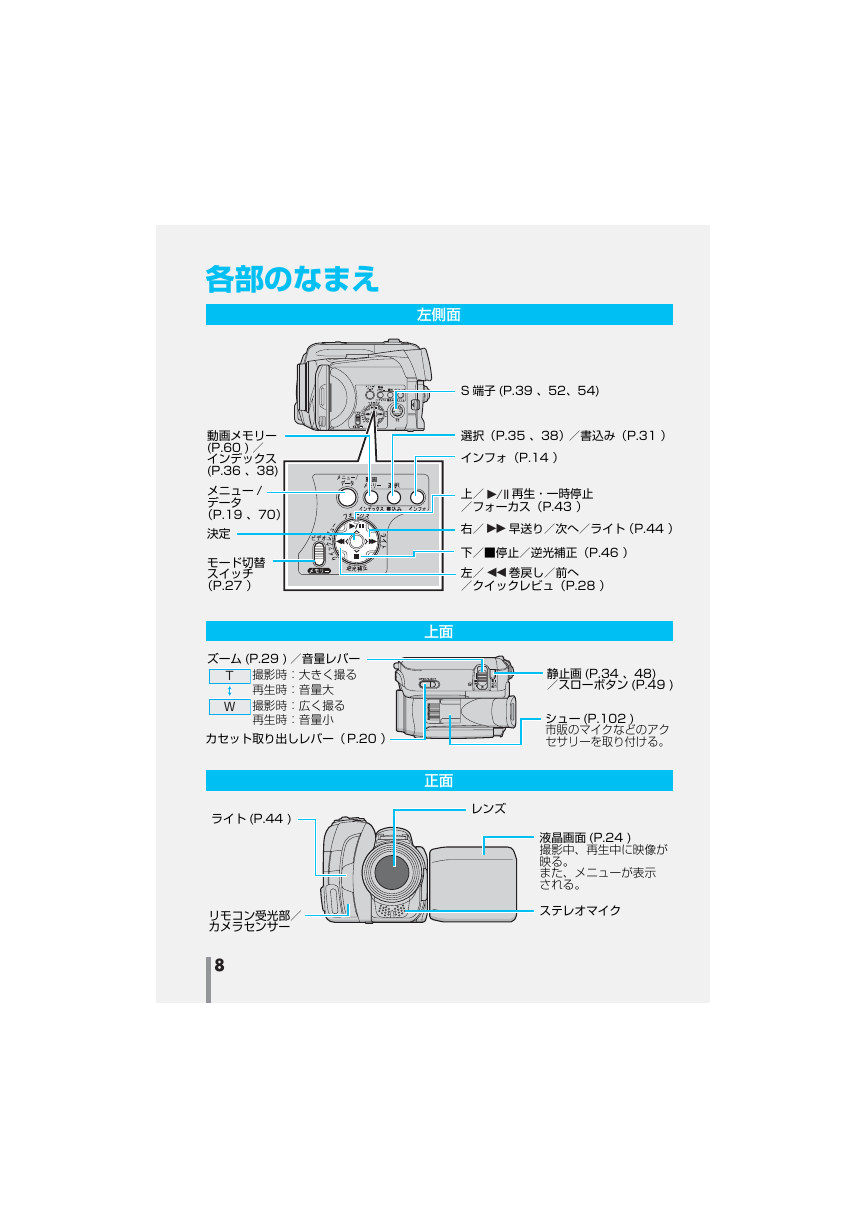

各部のなまえ左側面 S 端子 (P.39 、52、54) 選択（P.35 、38）／書込み（P.31 ）インフォ（P.14 ）上／ P 再生・一時停止／フォーカス（P.43 ）右／ f 早送り／次へ／ライト（P.44 ）下／■停止／逆光補正（P.46 ）左／ r 巻戻し／前へ／クイックレビュ（P.28 ）上面正面レンズ静止画 (P.34 、48) ／スローボタン (P.49 ) シュー (P.102 ) 市販のマイクなどのアクセサリーを取り付ける。液晶画面 (P.24 ) 撮影中、再生中に映像が映る。また、メニューが表示される。ステレオマイク動画メモリー (P.60 ) ／インデックス (P.36 、38) メニュー / データ（P.19 、70）決定モード切替スイッチ（P.27 ） T ズーム (P.29 ) ／音量レバー撮影時：大きく撮る再生時：音量大撮影時：広く撮る再生時：音量小 W カセット取り出しレバー（P.20 ）ライト (P.44 ) リモコン受光部／カメラセンサー 8
