    BUSMASTER 软件工具使用说明 威柏电子有限公司 2014 年 12 月 V1.0
    由 Kvaser 特别合作伙伴-威柏电子协力呈现 目录 一 BUSMASTER 软件介绍 .................................................... 2 二 发送和接收报文 ..................................................... 2 2.1 设备选择........................................................... 2 2.2 波特率配置......................................................... 2 2.3 发送数据配置 ....................................................... 2 2.4 使能发送报文 ....................................................... 4 三 过滤报文 ........................................................... 4 3.1 添加过滤报文 ID .................................................... 4 3.2 激活过滤器......................................................... 4 3.3 使能过滤器......................................................... 5 四 DBC 文件格式转换和查看修改 ......................................... 5 4.1 DBC 文件格式修改 ................................................... 5 4.2 查看 DBC 文件 ...................................................... 5 五 DBC 文件的仿真 ..................................................... 6 5.1 关联 DBC 文件 ....................................................... 6 5.2 发送数据配置 ....................................................... 6 5.3 添加 DBC 报文 ....................................................... 6 5.4 使能发送报文 ....................................................... 6 六 CAN 数据记录 .......................................................... 7 6.1 设置数据存放路径和 ID ................................................ 7 6.2 添加过滤器 ID ...................................................... 7 6.3 使能记录和过滤器功能 ............................................... 7 七 BUSMASTER 下载地址 .................................................... 8 威柏电子-为您服务更多 Westpac Eelctronics 1
    由 Kvaser 特别合作伙伴-威柏电子协力呈现 一 BUSMASTER 软件介绍 BUSMASTER 是一款 CAN 网络开源的开放式总线 PC 软件。BUSMASTER 具备报文的发送 接收、仿真、记录，文件格式转换等功能。 （BUSMASTER 软件和源代码下载地址见最后一页） 二 发送和接收报文 2.1 设备选择 打开 BUSMASTER->选择 CAN->选择 Driver Selection->选择 Kvaser Can->点击 Select 选择通 道->点击 OK 完成设备选择。 图 2.1 通道选择界面 2.2 波特率配置 选择 CAN->选择 Channel Configuration->在 Baud Rate 处配置波特率。 (此刻点击 Connect,可以接收到 Can Transfer 发送过来的报文) 图 2.2 波特率配置界面 2.3 发送数据配置 1） 打开发送数据配置对话框：选择 CAN->选择 Transmit->选择 Configure。 威柏电子-为您服务更多 Westpac Eelctronics 2
    由 Kvaser 特别合作伙伴-威柏电子协力呈现 2） 添加发送周期：在 Block Details 处点击 Add->在 Trigger(Cylic) on event 处修改发送的 图 2.3 发送数据配置对话框 周期。 3） 添加发送报文：在 Name/ID 处填写报文->点击 Add Message 完成报文配置. 图 2.4 添加发送周期界面 图 2.5 填写报文界面 威柏电子-为您服务更多 Westpac Eelctronics 3
    由 Kvaser 特别合作伙伴-威柏电子协力呈现 3） 完成数据配置：点击最下方的 Update，完成数据配置。如上图。 若需按不同周期发送多条报文 a) 添加新的发送周期：在 Block Details 处再次点击 Add—在 Trigger(Cylic) on event 处修改发送的周期。 b) 在新的发送周期下添加发送报文：在 Name/ID 处添加报文—点击 Add Message. c) 完成数据配置：点击最下方的 Update，完成数据配置。 2.4 使能发送报文 1） 连接 Can 设备：点击 Connect 连接 Can 设备。 2） 使能发送报文：选择 CAN->选择 Transmit->选择 Enable。 （此刻 BUSMASTER 按照步骤 3 配置的数据发送报文） 三 过滤报文 3.1 添加过滤报文 ID 选择 CAN->选择 Filter configuration->点击 Filter List 下方的 Add 添加过滤器->在右方的 Filter Attributes 处添加要过滤的 ID->点击 Add 和最下方的 OK 完成过滤报文的添加。 若需过滤一段 ID，在 Filter Attributes 的 From to 处填写要过滤的 ID 段 图 3.1 添加过滤报文界面 3.2 激活过滤器 选择 CAN->选择 Message Windows->选择 Configure->在 Filter List 里面勾选要激活的过滤 器->点击 Configure 打开 Filter Selection Dialog 对话框->添加过滤器->点击 OK 完成激活。 威柏电子-为您服务更多 Westpac Eelctronics 4

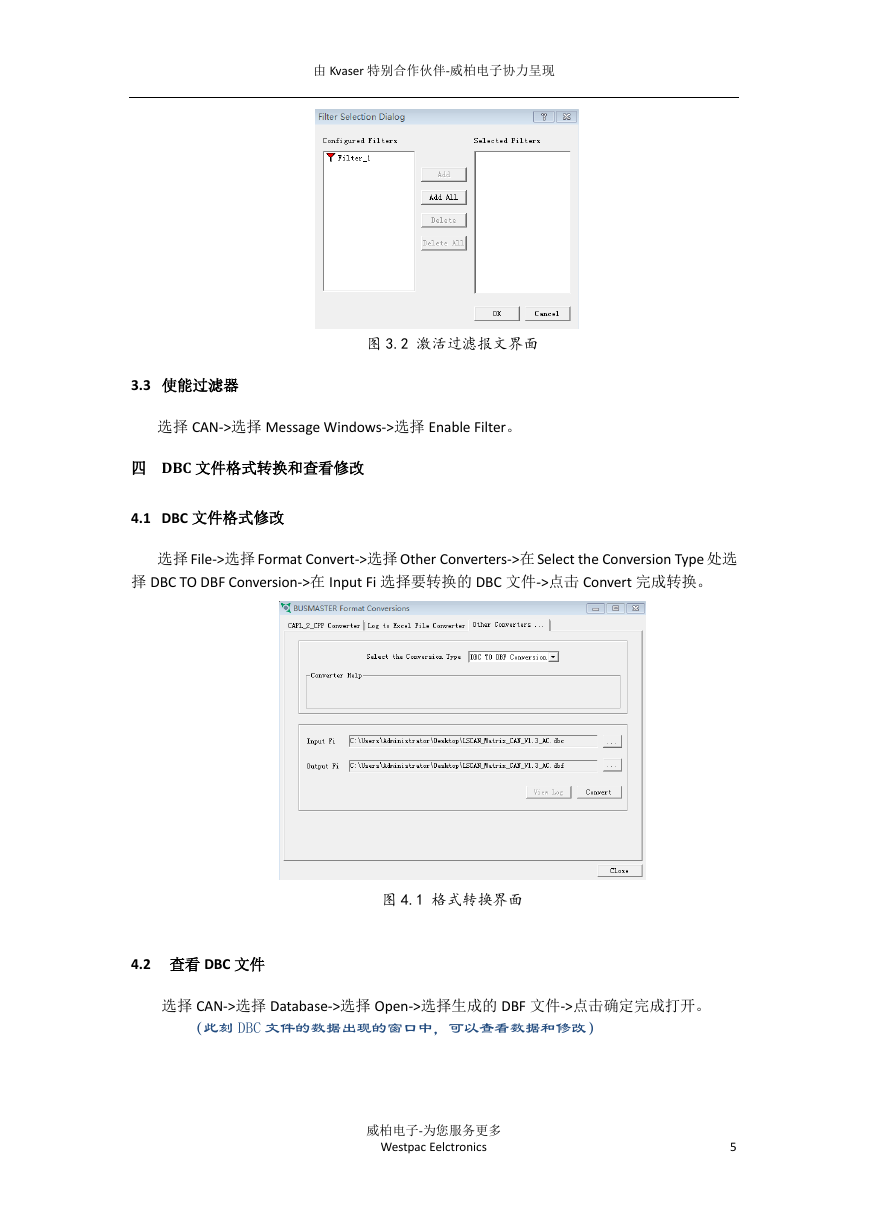

    由 Kvaser 特别合作伙伴-威柏电子协力呈现 图 3.2 激活过滤报文界面 3.3 使能过滤器 选择 CAN->选择 Message Windows->选择 Enable Filter。 四 DBC 文件格式转换和查看修改 4.1 DBC 文件格式修改 选择 File->选择 Format Convert->选择 Other Converters->在 Select the Conversion Type 处选 择 DBC TO DBF Conversion->在 Input Fi 选择要转换的 DBC 文件->点击 Convert 完成转换。 图 4.1 格式转换界面 4.2 查看 DBC 文件 选择 CAN->选择 Database->选择 Open->选择生成的 DBF 文件->点击确定完成打开。 （此刻 DBC 文件的数据出现的窗口中，可以查看数据和修改） 威柏电子-为您服务更多 Westpac Eelctronics 5
    由 Kvaser 特别合作伙伴-威柏电子协力呈现 五 DBC 文件的仿真 5.1 关联 DBC 文件 选择 CAN->选择 Database->选择 Asociate->打开转换好的 DBF 文件。 5.2 发送数据配置。 参照第二节，步骤 2.3 操作。 5.3 添加 DBC 报文 在 Name/ID 处通过下拉菜单选择要添加的 DBC 报文->点击 Add Message->点击 Updata 完 成报文添加。 图 5.1 仿真报文填写界面  若需按不同周期发送多条 DBC 报文 a) 添加新的发送周期：在 Block Details 处再次点击 Add—在 Trigger(Cylic) on event 处修改发送的周期。 b) 在新的发送周期下添加发送报文：在 Name/ID 处选择要添加的 DBC 报文—点击 Add Message。 c) 完成数据配置：点击最下方的 Update，完成数据配置。  若需要修改报文，在 Signal Details 点击要修改的内容，可进行修改。 5.4 使能发送报文 1） 连接 Can 设备：点击 Connect,连接 Can 设备。 2） 使能发送报文：选择 CAN->选择 Transmit->选择 Enable。 （此刻 BUSMASTER 按照步骤 3 配置的数据发送报文） 威柏电子-为您服务更多 Westpac Eelctronics 6

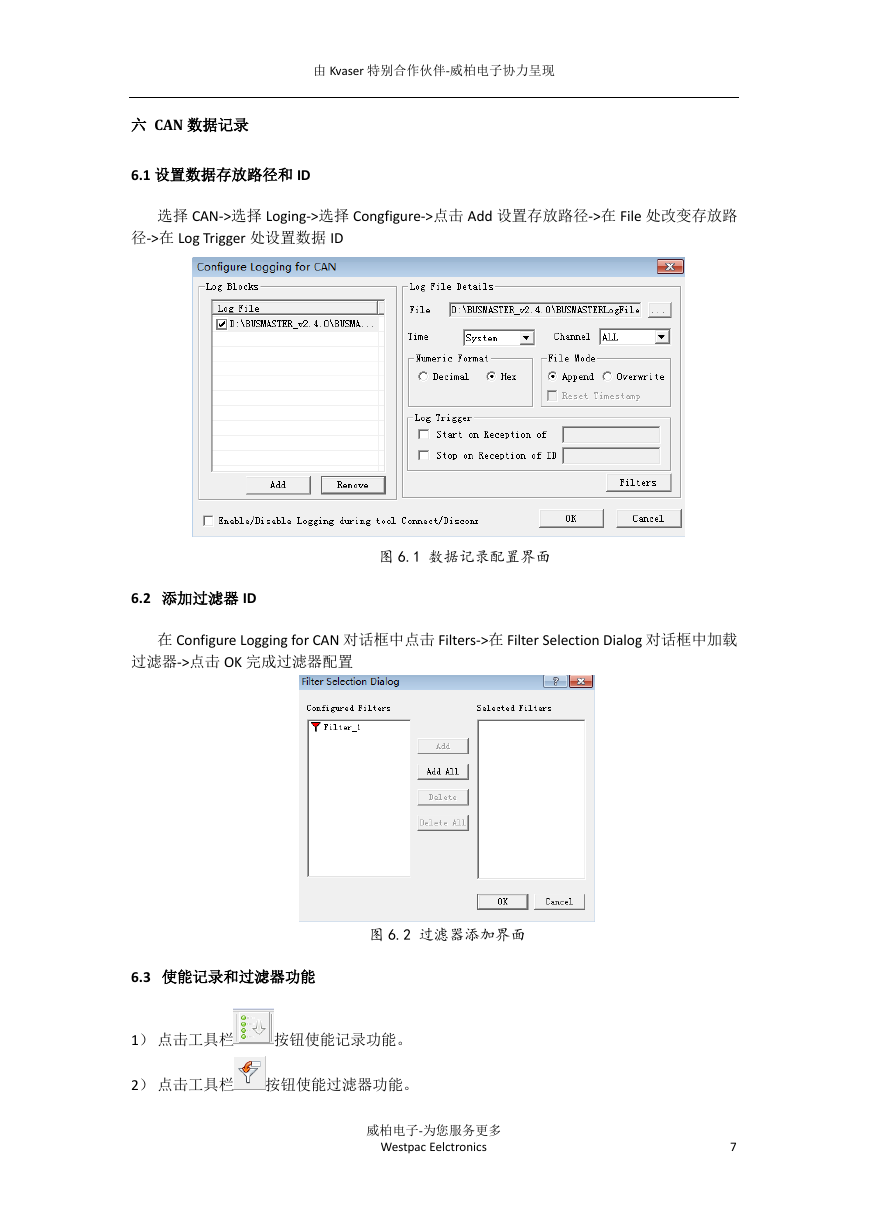

    由 Kvaser 特别合作伙伴-威柏电子协力呈现 六 CAN 数据记录 6.1 设置数据存放路径和 ID 选择 CAN->选择 Loging->选择 Congfigure->点击 Add 设置存放路径->在 File 处改变存放路 径->在 Log Trigger 处设置数据 ID 图 6.1 数据记录配置界面 6.2 添加过滤器 ID 在 Configure Logging for CAN 对话框中点击 Filters->在 Filter Selection Dialog 对话框中加载 过滤器->点击 OK 完成过滤器配置 图 6.2 过滤器添加界面 6.3 使能记录和过滤器功能 1） 点击工具栏 按钮使能记录功能。 2） 点击工具栏 按钮使能过滤器功能。 威柏电子-为您服务更多 Westpac Eelctronics 7
