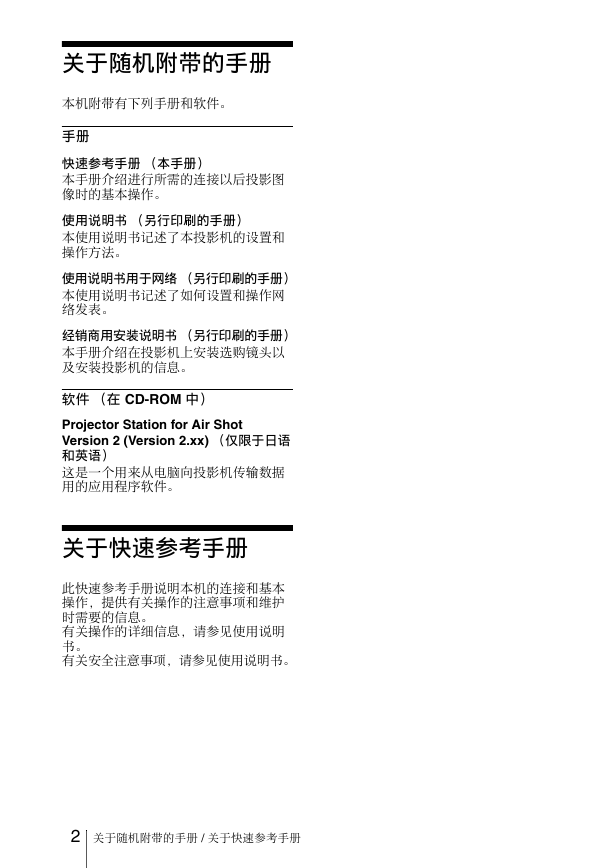

关于随机附带的手册本机附带有下列手册和软件。手册快速参考手册（本手册）本手册介绍进行所需的连接以后投影图像时的基本操作。使用说明书（另行印刷的手册）本使用说明书记述了本投影机的设置和操作方法。使用说明书用于网络（另行印刷的手册）本使用说明书记述了如何设置和操作网络发表。经销商用安装说明书（另行印刷的手册）本手册介绍在投影机上安装选购镜头以及安装投影机的信息。软件（在 CD-ROM 中） Projector Station for Air Shot Version 2 (Version 2.xx) （仅限于日语和英语）这是一个用来从电脑向投影机传输数据用的应用程序软件。关于快速参考手册此快速参考手册说明本机的连接和基本操作，提供有关操作的注意事项和维护时需要的信息。有关操作的详细信息，请参见使用说明书。有关安全注意事项，请参见使用说明书。 2 关于随机附带的手册 / 关于快速参考手册

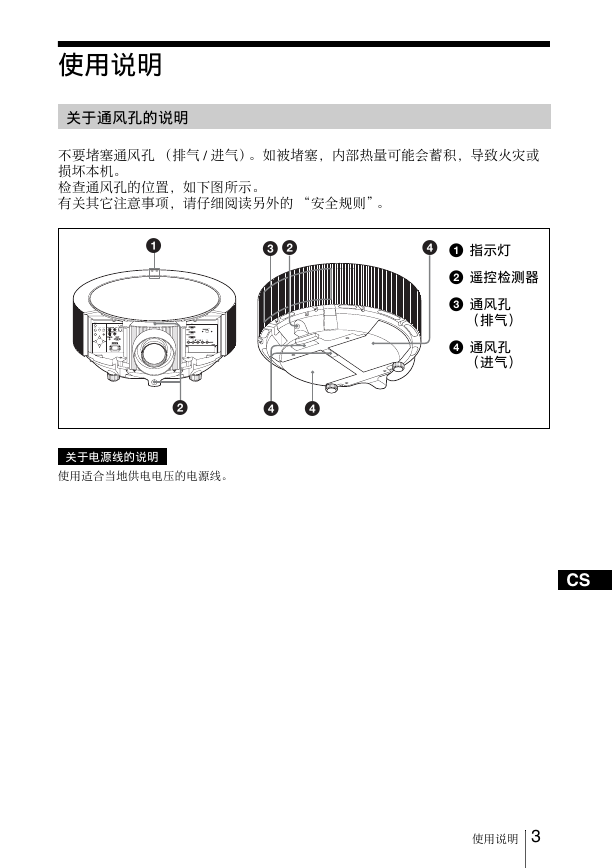

使用说明关于通风孔的说明不要堵塞通风孔（排气 / 进气）。如被堵塞，内部热量可能会蓄积，导致火灾或损坏本机。检查通风孔的位置，如下图所示。有关其它注意事项，请仔细阅读另外的 “安全规则”。 1 3 2 4 a 指示灯 INPUT SHIFT ZOOM FOCUS MENU ENTER INPUT A RGB INPUT B RGB INPUT D HDMI OUTPUT MONITOR R/R-Y/PR G/Y B/B-Y/PB HD VD INPUT C INPUT E 2 4 4 关于电源线的说明使用适合当地供电电压的电源线。 b 遥控检测器 c 通风孔（排气） d 通风孔（进气） CS 使用说明 3

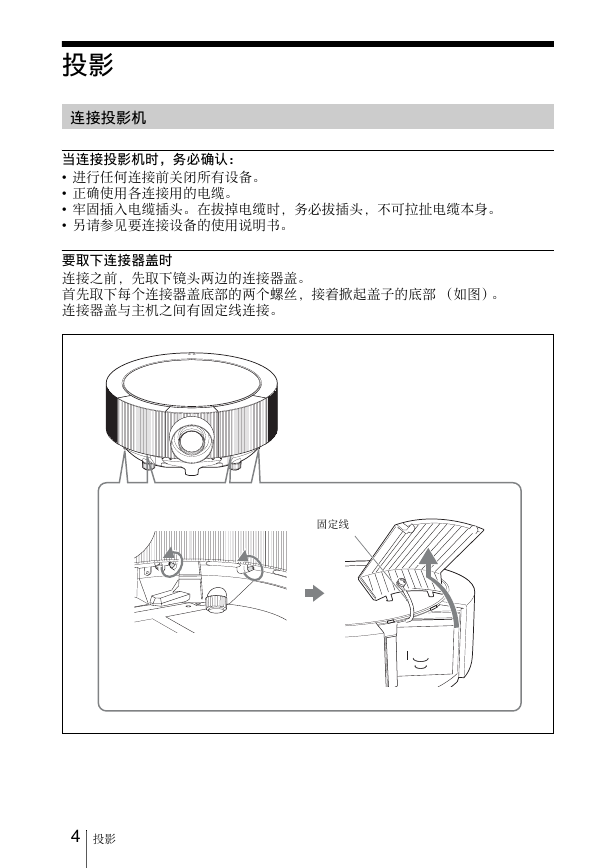

投影连接投影机当连接投影机时，务必确认： • 进行任何连接前关闭所有设备。 • 正确使用各连接用的电缆。 • 牢固插入电缆插头。在拔掉电缆时，务必拔插头，不可拉扯电缆本身。 • 另请参见要连接设备的使用说明书。要取下连接器盖时连接之前，先取下镜头两边的连接器盖。首先取下每个连接器盖底部的两个螺丝，接着掀起盖子的底部（如图）。连接器盖与主机之间有固定线连接。 INPUT SHIFT ZOOM FOCUS MENU ENTER INPUT A RGB INPUT B RGB INPUT D HDMI OUTPUT MONITOR R/R-Y/PR G/Y B/B-Y/PB SYNC/HD VD INPUT C INPUT E 固定线 4 投影

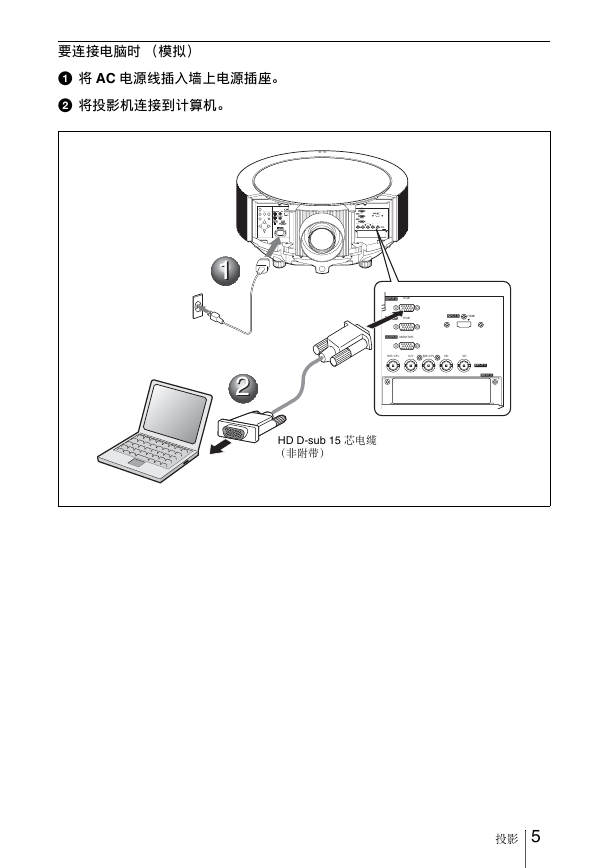

要连接电脑时（模拟） a 将 AC 电源线插入墙上电源插座。 b 将投影机连接到计算机。 INPUT SHIFT ZOOM FOCUS MENU ENTER INPUT A RGB INPUT B RGB INPUT D HDMI OUTPUT MONITOR R/R-Y/PR G/Y B/B-Y/PB HD VD INPUT C INPUT E 11 22 INPUT A RGB INPUT B RGB INPUT D HDMI OUTPUT MONITOR R/R-Y/PR G/Y B/B-Y/PB HD VD INPUT C INPUT E HD D-sub 15 芯电缆（非附带）投影 5

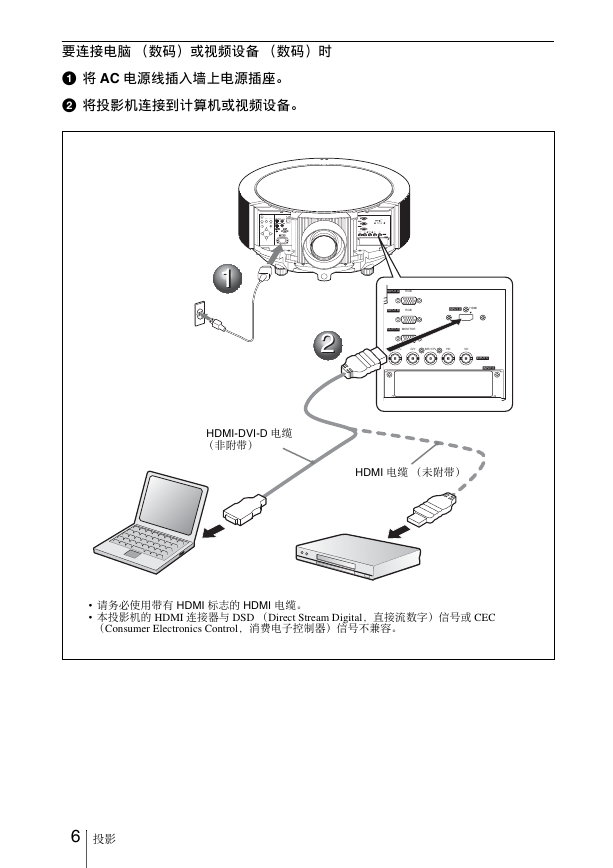

要连接电脑（数码）或视频设备（数码）时 a 将 AC 电源线插入墙上电源插座。 b 将投影机连接到计算机或视频设备。 INPUT SHIFT ZOOM FOCUS MENU ENTER INPUT A RGB INPUT B RGB INPUT D HDMI OUTPUT MONITOR R/R-Y/PR G/Y B/B-Y/PB HD VD INPUT C INPUT E 11 INPUT A RGB INPUT B RGB INPUT D HDMI OUTPUT MONITOR R/R-Y/PR G/Y B/B-Y/PB HD VD INPUT C INPUT E 22 HDMI-DVI-D 电缆（非附带） HDMI 电缆（未附带） • 请务必使用带有 HDMI 标志的 HDMI 电缆。 • 本投影机的 HDMI 连接器与 DSD （Direct Stream Digital，直接流数字）信号或 CEC （Consumer Electronics Control，消费电子控制器）信号不兼容。 6 投影

要连接 VCR/DVD 播放器时 a 将 AC 电源线插入墙上电源插座。 b 将投影机连接到视频设备。 11 INPUT SHIFT ZOOM FOCUS MENU ENTER INPUT SHIFT ZOOM FOCUS MENU ENTER INPUT A RGB INPUT B RGB INPUT D HDMI OUTPUT MONITOR R/R-Y/PR G/Y B/B-Y/PB HD VD INPUT C INPUT E INPUT A RGB INPUT B RGB INPUT D HDMI OUTPUT MONITOR R/R-Y/PR G/Y B/B-Y/PB HD VD INPUT C INPUT E 22 对于视频信号连接，您可以选择以下三个连接选项： 1 复合视频 (BNC) 电缆（非附带） 2 S 视频（微型 DIN 4 芯）电缆（非附带） 3 分量 (BNC × 3) 电缆（非附带）（使用无阻抗电缆）投影 7

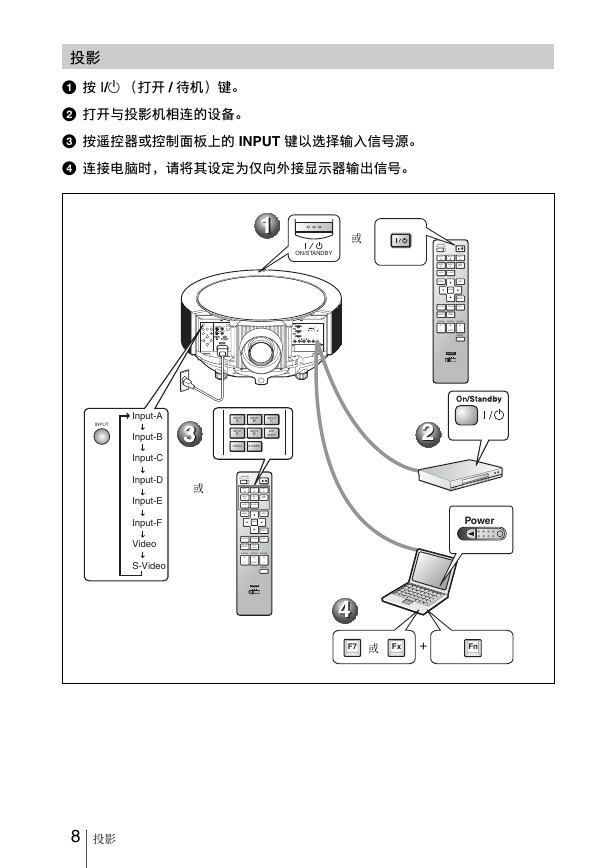

投影 a 按 I/1 （打开 / 待机）键。 b 打开与投影机相连的设备。 c 按遥控器或控制面板上的 INPUT 键以选择输入信号源。 d 连接电脑时，请将其设定为仅向外接显示器输出信号。 11 或 ON/STANDBY INPUT SHIFT ZOOM FOCUS MENU ENTER INPUT A RGB INPUT B RGB INPUT D HDMI OUTPUT MONITOR R/R-Y/PR G/Y B/B-Y/PB HD VD INPUT C INPUT E INPUT Input-A Input-B Input-C Input-D Input-E Input-F Video S-Video 或 INPUT A INPUT D INPUT B INPUT E INPUT C AIR SHOT VIDEO S VIDEO COMMAND OFF ON INPUT A INPUT D INPUT B INPUT E INPUT C AIR SHOT VIDEO S VIDEO MENU APA ENTER RESET FOCUS ZOOM SHIFT ASPECT KEY STONE D ZOOM MUTING VOLUME + – PIC AUDIO + – FREEZE ID MODE 1 2 3 COMMAND OFF ON INPUT A INPUT D INPUT B INPUT E INPUT C AIR SHOT VIDEO S VIDEO MENU APA ENTER RESET FOCUS ZOOM SHIFT ASPECT KEY STONE D ZOOM MUTING VOLUME + – PIC AUDIO + – FREEZE ID MODE 1 2 3 22 Power 44 F7 或 Fx Fn 8 投影
