ansys和ADAMS柔性体转化问题的详细步骤
ANSYS导柔性体mnf到ADAMS心得
a). 刚性区域法在要建立接口节点的地方建立关键点(keypoint),并赋属性MASS21属性,
谢谢LZ,不过最后那个还是不怎么明白。。。出错的原因到底是因为模态数不够,还有那个转中性文件时,AN
理论上的错误应该不会有,我的理解是选择的节点太多,导致计算的矩阵过大或者容易产生奇异,在实际上没有计
还有就是模态正交化的时候可能不匹配

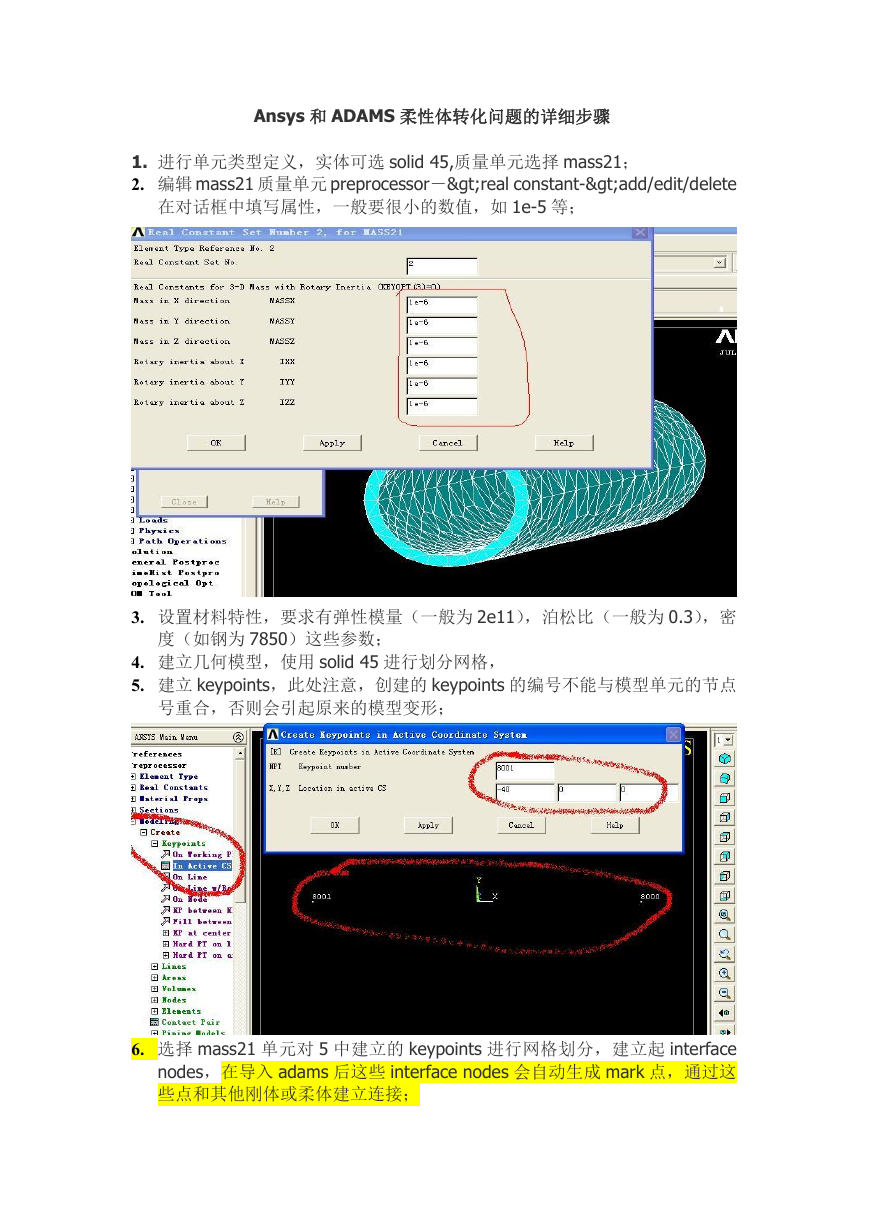

Ansys 和 ADAMS 柔性体转化问题的详细步骤 1. 进行单元类型定义,实体可选 solid 45,质量单元选择 mass21; 2. 编辑 mass21 质量单元 preprocessor->real constant->add/edit/delete 在对话框中填写属性,一般要很小的数值,如 1e-5 等; 3. 设置材料特性,要求有弹性模量(一般为 2e11),泊松比(一般为 0.3),密 度(如钢为 7850)这些参数; 4. 建立几何模型,使用 solid 45 进行划分网格, 5. 建立 keypoints,此处注意,创建的 keypoints 的编号不能与模型单元的节点 号重合,否则会引起原来的模型变形; 6. 选择 mass21 单元对 5 中建立的 keypoints 进行网格划分,建立起 interface nodes,在导入 adams 后这些 interface nodes 会自动生成 mark 点,通过这 些点和其他刚体或柔体建立连接;

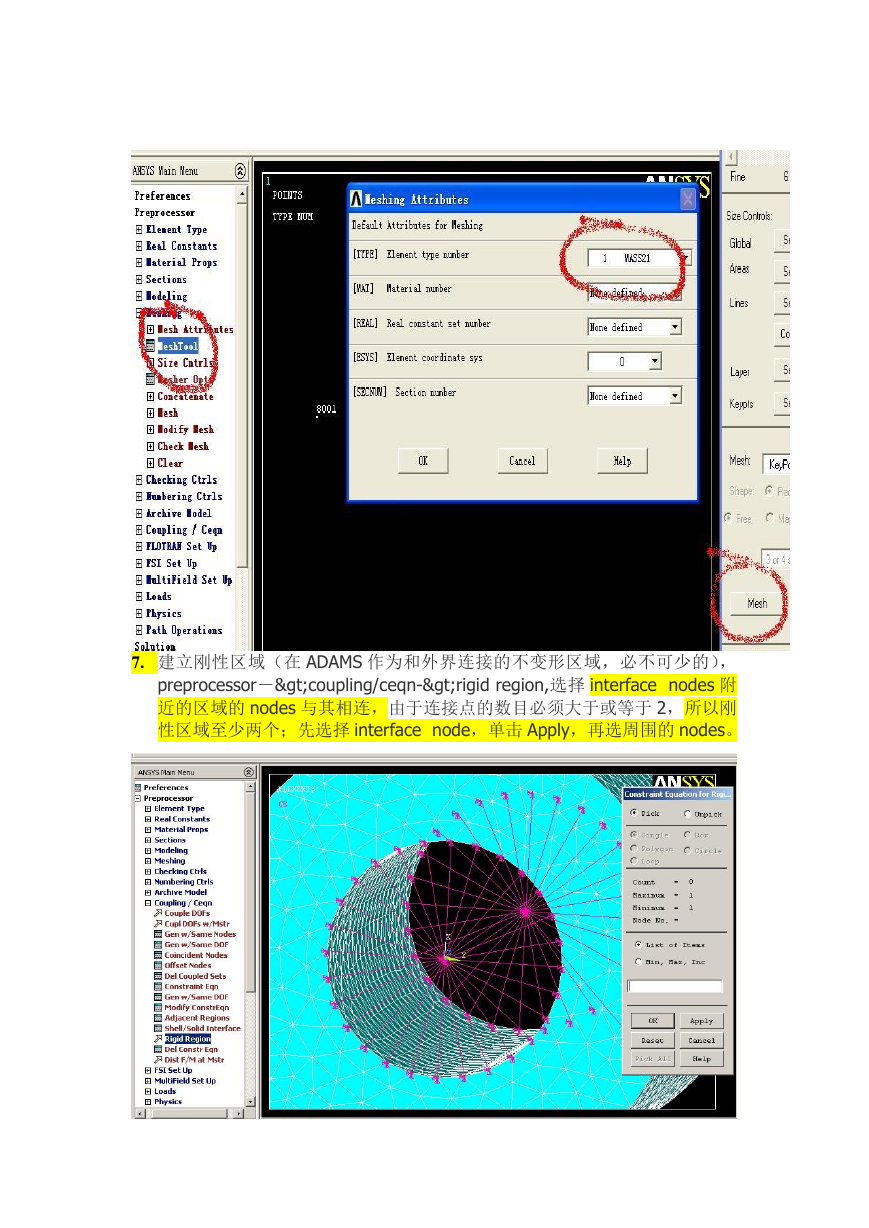

7. 建立刚性区域(在 ADAMS 作为和外界连接的不变形区域,必不可少的), preprocessor->coupling/ceqn->rigid region,选择 interface nodes 附 近的区域的 nodes 与其相连,由于连接点的数目必须大于或等于 2,所以刚 性区域至少两个;先选择 interface node,单击 Apply,再选周围的 nodes。

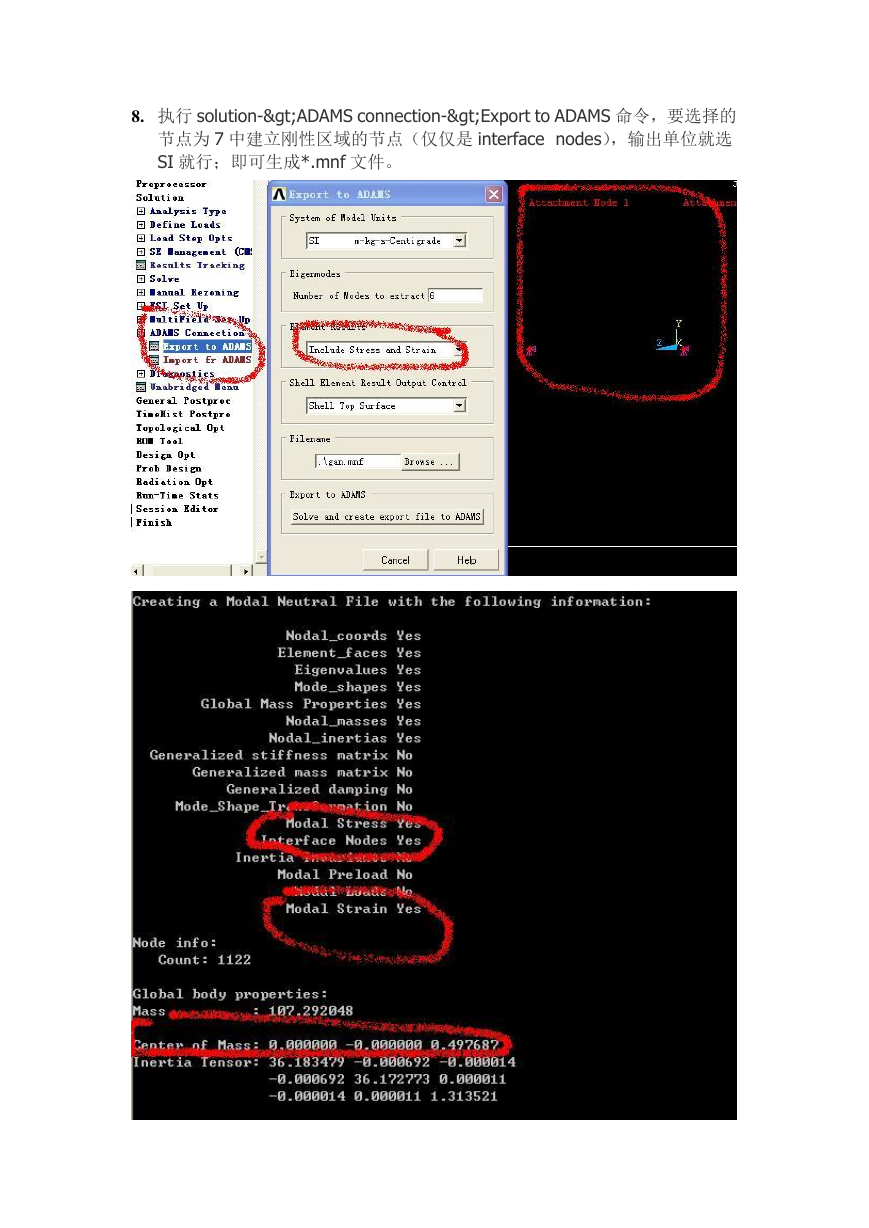

8. 执行 solution->ADAMS connection->Export to ADAMS 命令,要选择的 节点为 7 中建立刚性区域的节点(仅仅是 interface nodes),输出单位就选 SI 就行;即可生成*.mnf 文件。

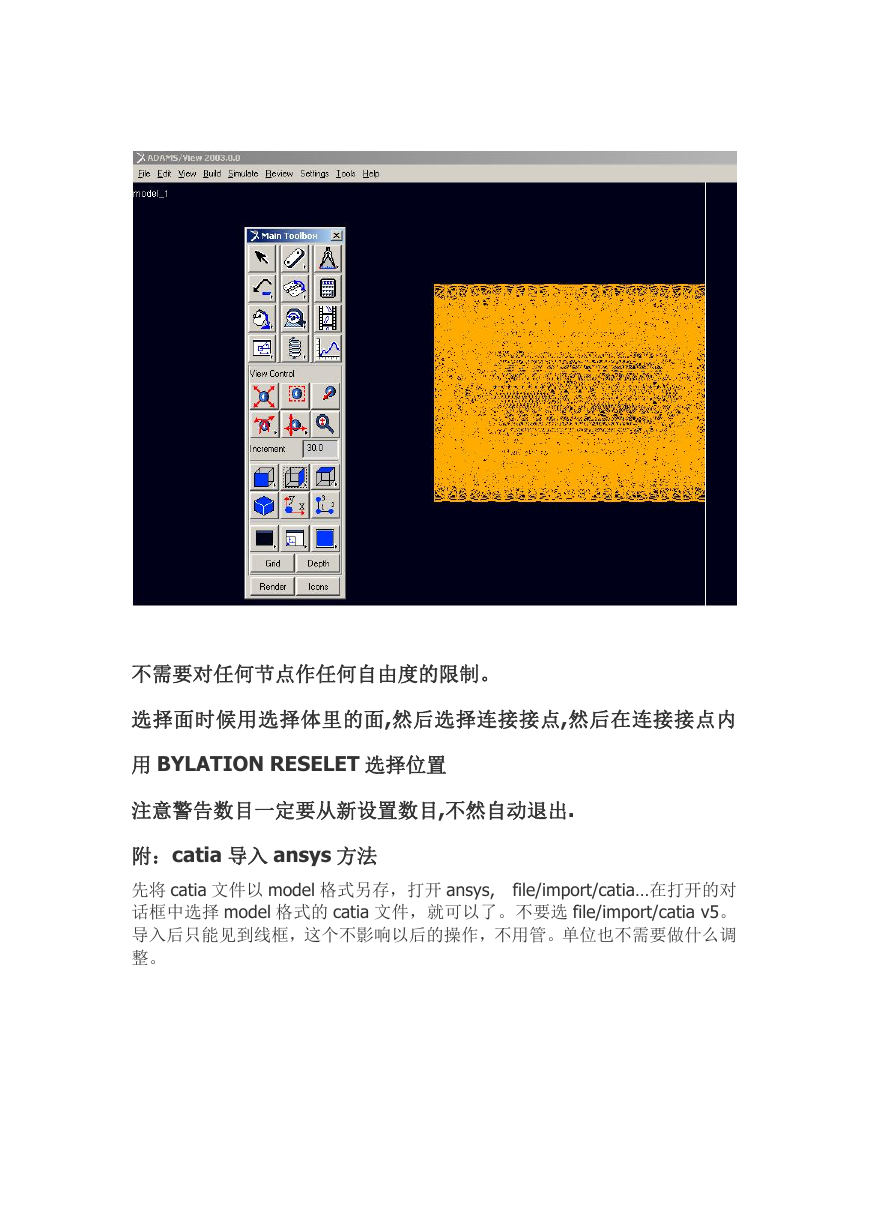

不需要对任何节点作任何自由度的限制。 选择面时候用选择体里的面,然后选择连接接点,然后在连接接点内 用 BYLATION RESELET 选择位置 注意警告数目一定要从新设置数目,不然自动退出. 附:catia 导入 ansys 方法 先将 catia 文件以 model 格式另存,打开 ansys, file/import/catia…在打开的对 话框中选择 model 格式的 catia 文件,就可以了。不要选 file/import/catia v5。 导入后只能见到线框,这个不影响以后的操作,不用管。单位也不需要做什么调 整。

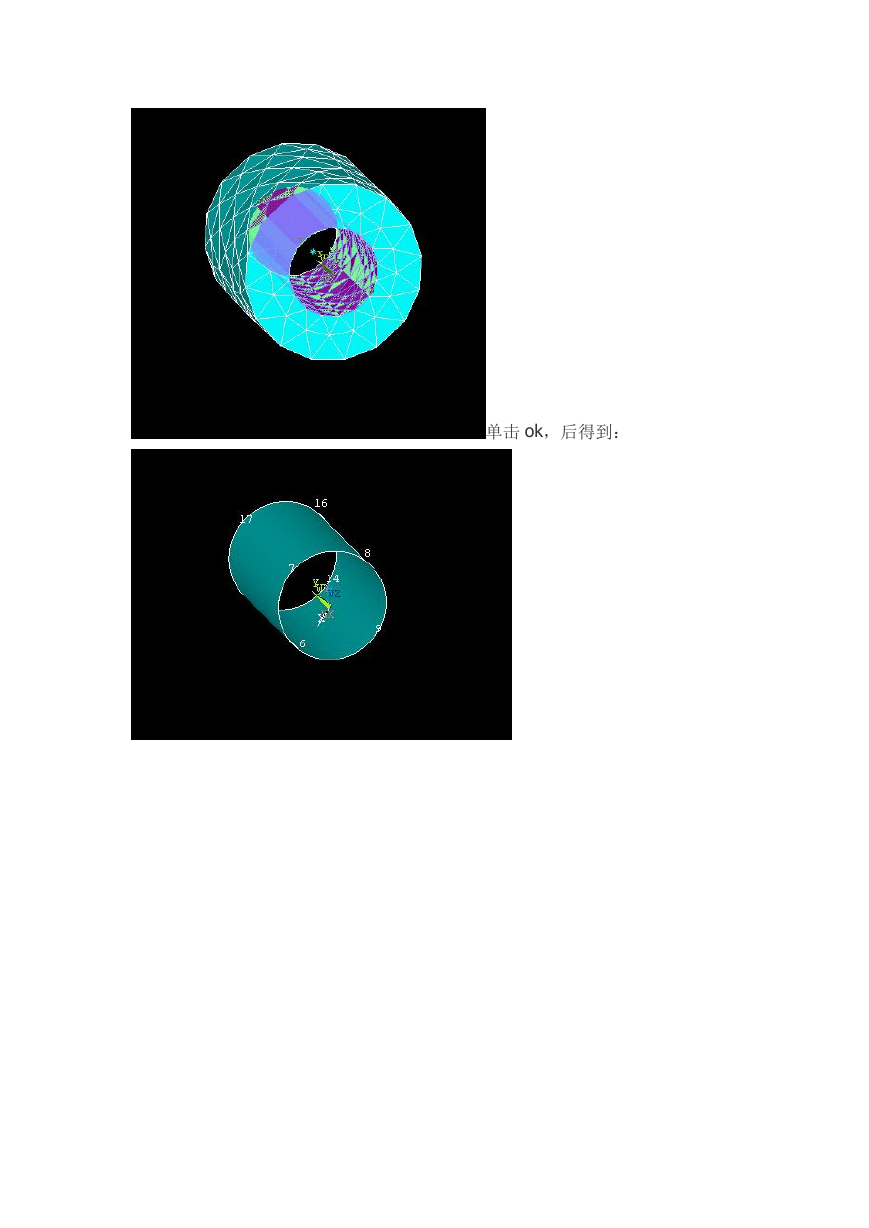

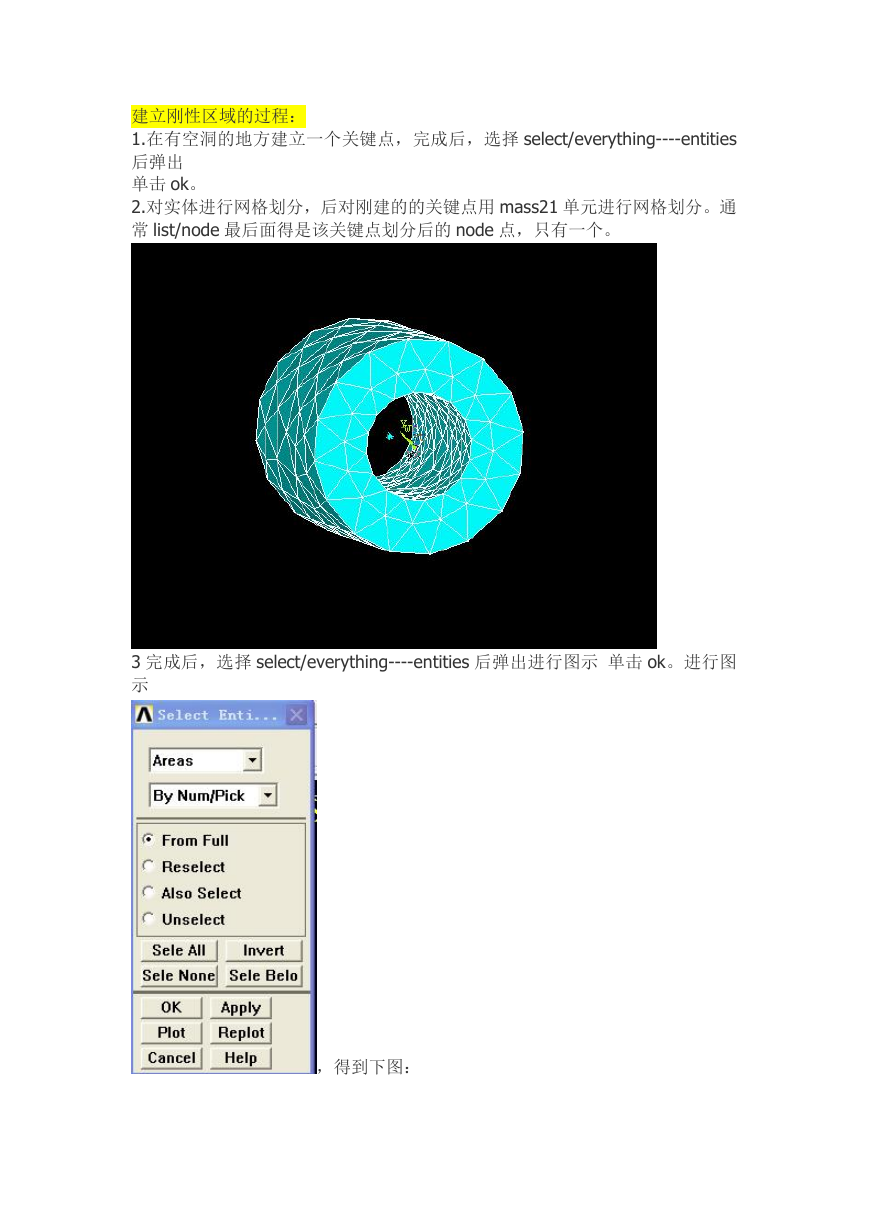

建立刚性区域的过程: 1.在有空洞的地方建立一个关键点,完成后,选择 select/everything----entities 后弹出 单击 ok。 2.对实体进行网格划分,后对刚建的的关键点用 mass21 单元进行网格划分。通 常 list/node 最后面得是该关键点划分后的 node 点,只有一个。 3 完成后,选择 select/everything----entities 后弹出进行图示 单击 ok。进行图 示 ,得到下图:
单击 ok,后得到:

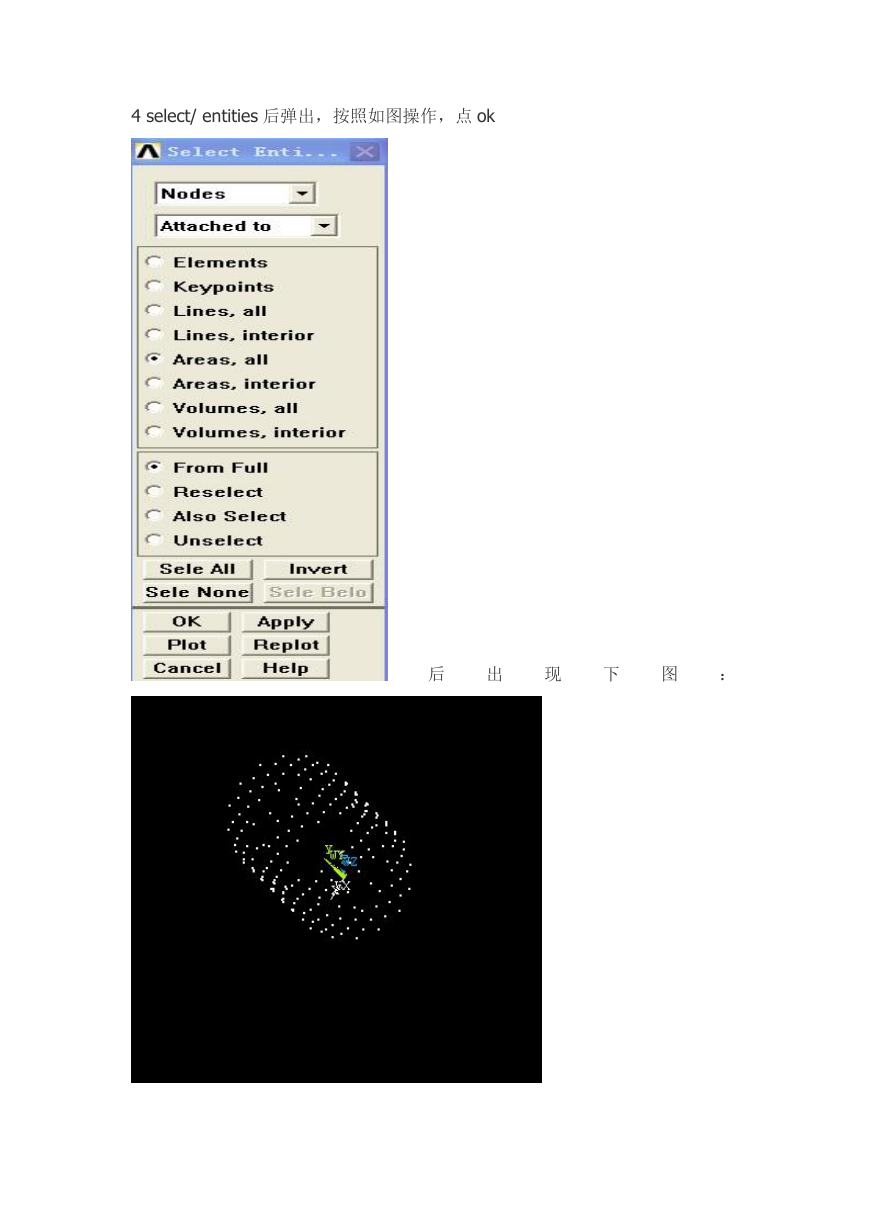

4 select/ entities 后弹出,按照如图操作,点 ok 后 出 现 下 图 :

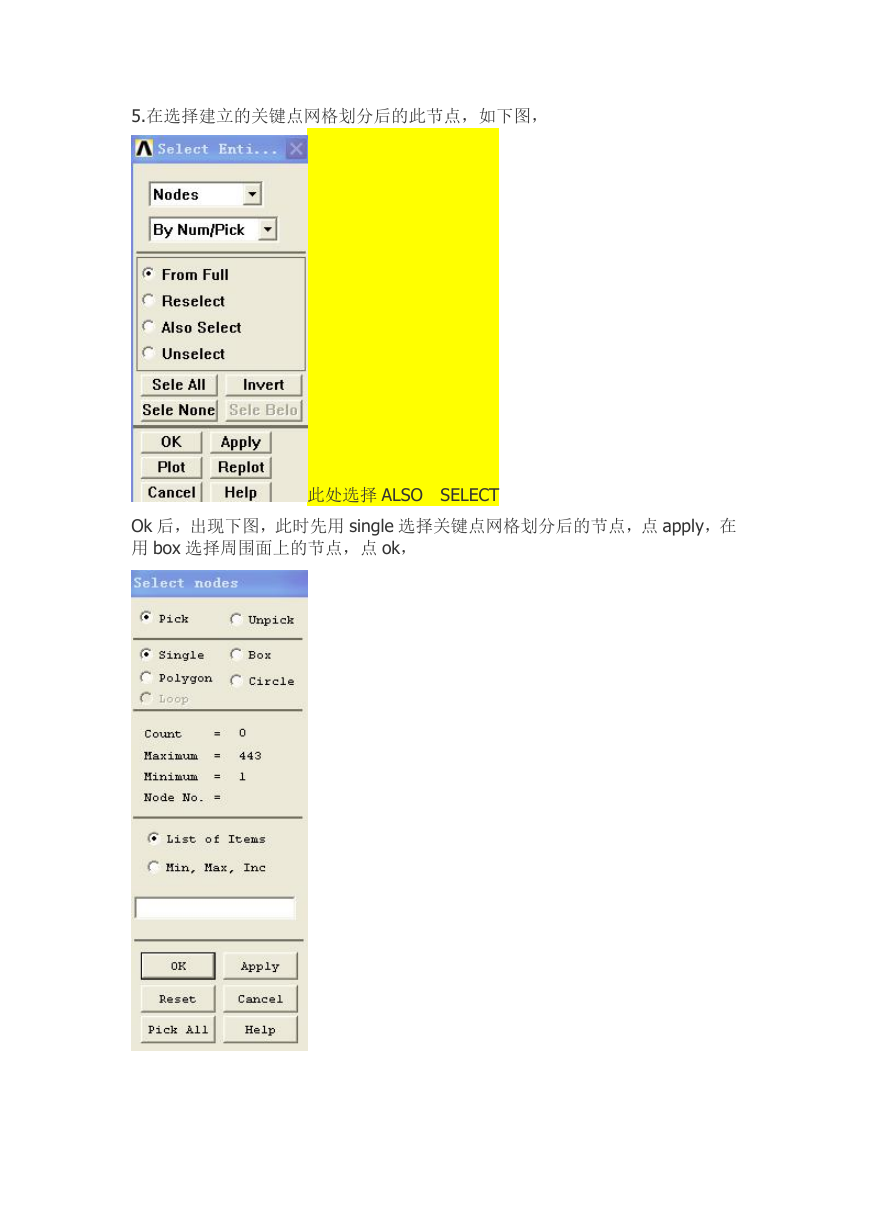

5.在选择建立的关键点网格划分后的此节点,如下图, 此处选择 ALSO SELECT Ok 后,出现下图,此时先用 single 选择关键点网格划分后的节点,点 apply,在 用 box 选择周围面上的节点,点 ok,
