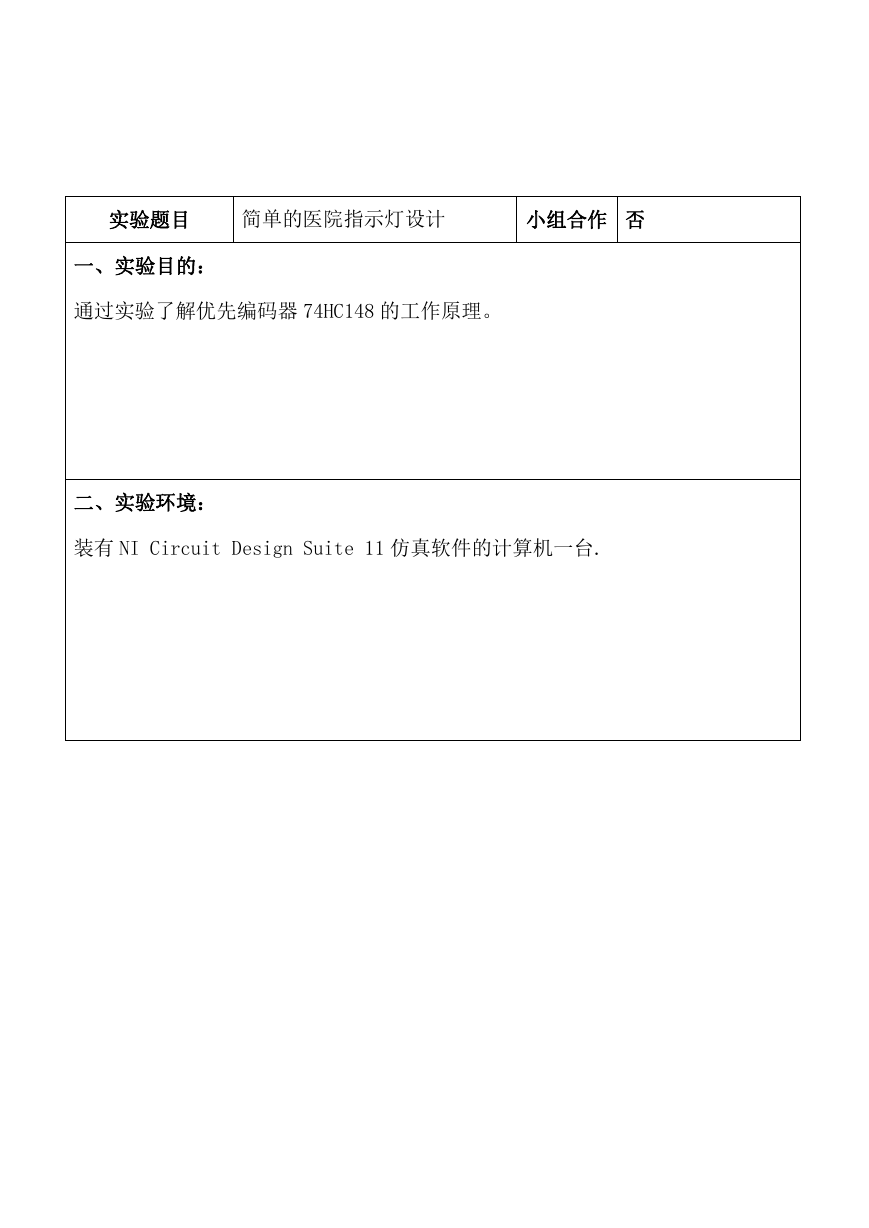

实验题目 简单的医院指示灯设计 小组合作 否 一、实验目的： 通过实验了解优先编码器 74HC148 的工作原理。 二、实验环境： 装有 NI Circuit Design Suite 11 仿真软件的计算机一台. 

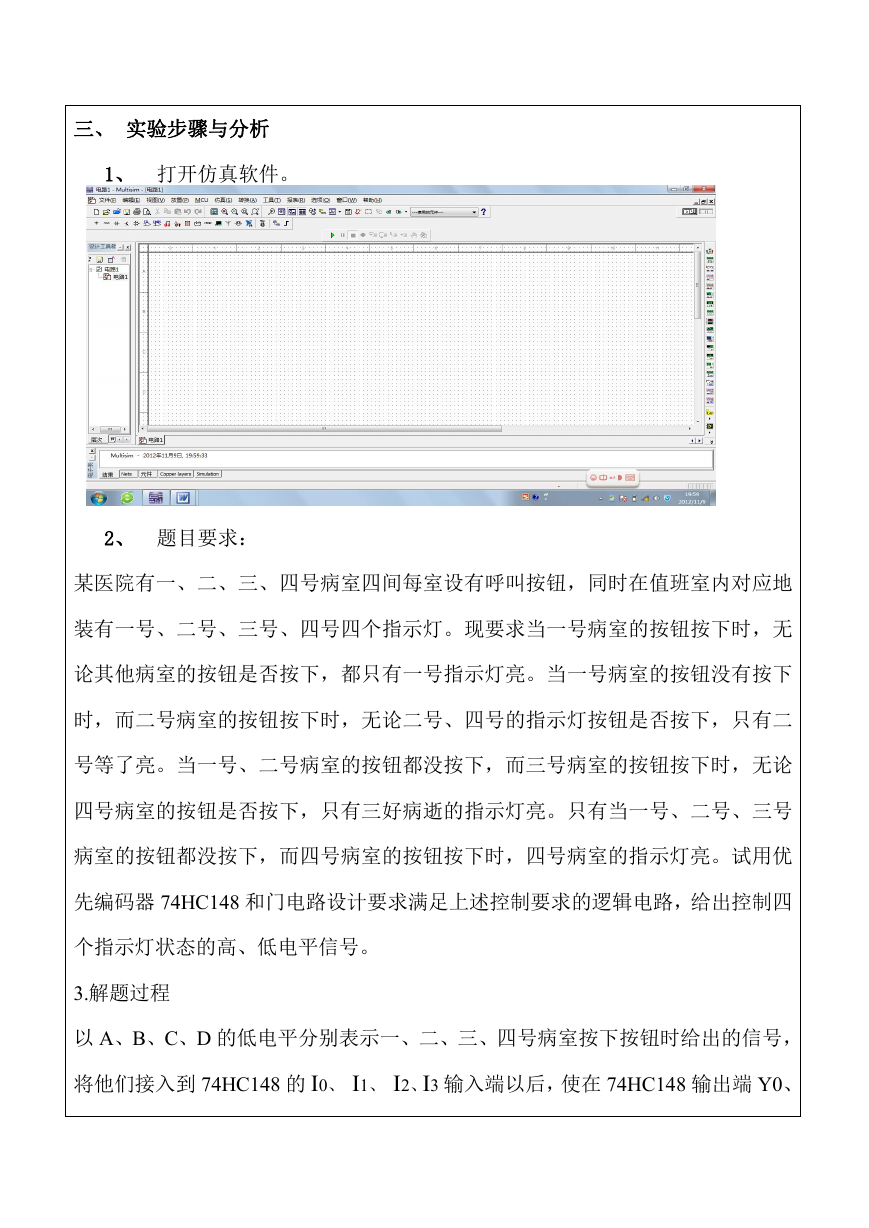

三、 实验步骤与分析 1、 打开仿真软件。 2、 题目要求： 某医院有一、二、三、四号病室四间每室设有呼叫按钮，同时在值班室内对应地 装有一号、二号、三号、四号四个指示灯。现要求当一号病室的按钮按下时，无 论其他病室的按钮是否按下，都只有一号指示灯亮。当一号病室的按钮没有按下 时，而二号病室的按钮按下时，无论二号、四号的指示灯按钮是否按下，只有二 号等了亮。当一号、二号病室的按钮都没按下，而三号病室的按钮按下时，无论 四号病室的按钮是否按下，只有三好病逝的指示灯亮。只有当一号、二号、三号 病室的按钮都没按下，而四号病室的按钮按下时，四号病室的指示灯亮。试用优 先编码器 74HC148 和门电路设计要求满足上述控制要求的逻辑电路，给出控制四 个指示灯状态的高、低电平信号。 3.解题过程 以 A、B、C、D 的低电平分别表示一、二、三、四号病室按下按钮时给出的信号， 将他们接入到 74HC148 的 I0、 I1、 I2、I3 输入端以后，使在 74HC148 输出端 Y0、 

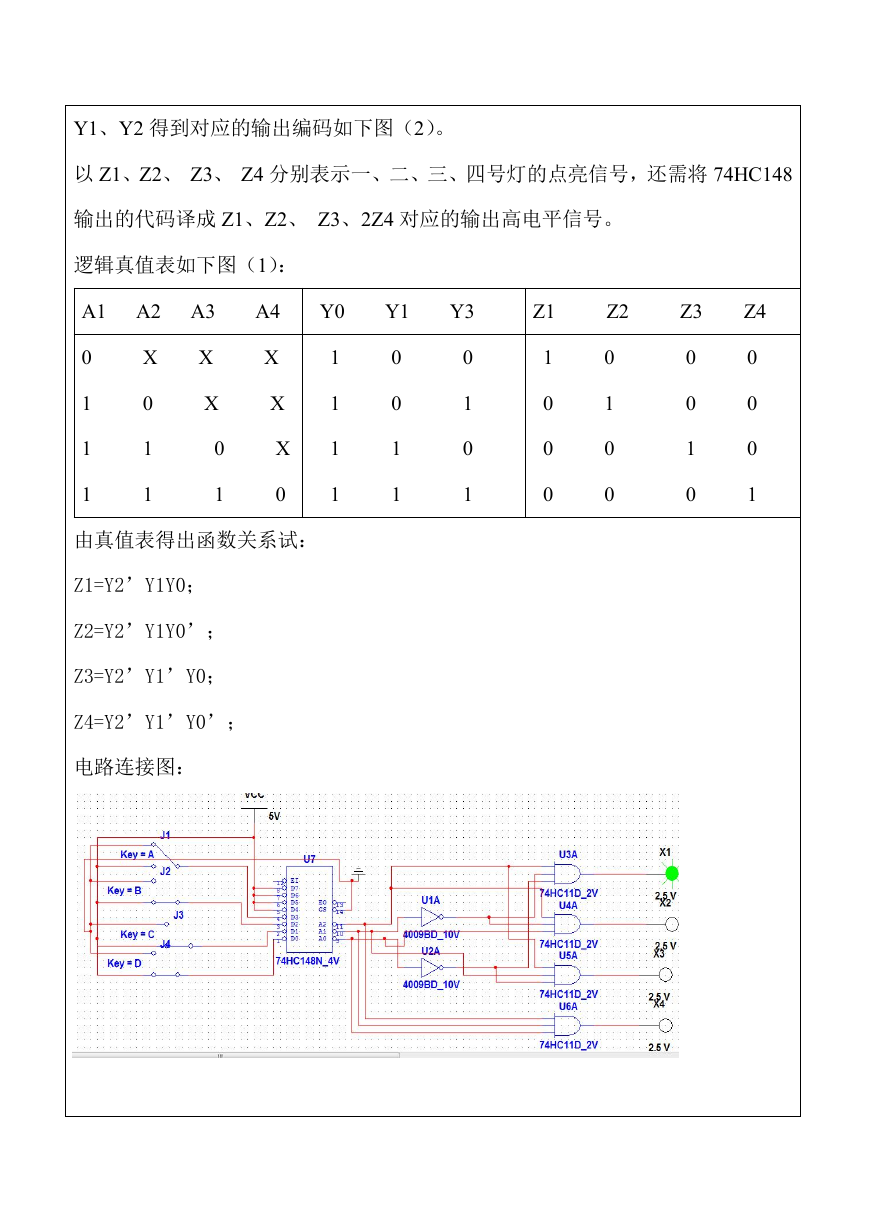

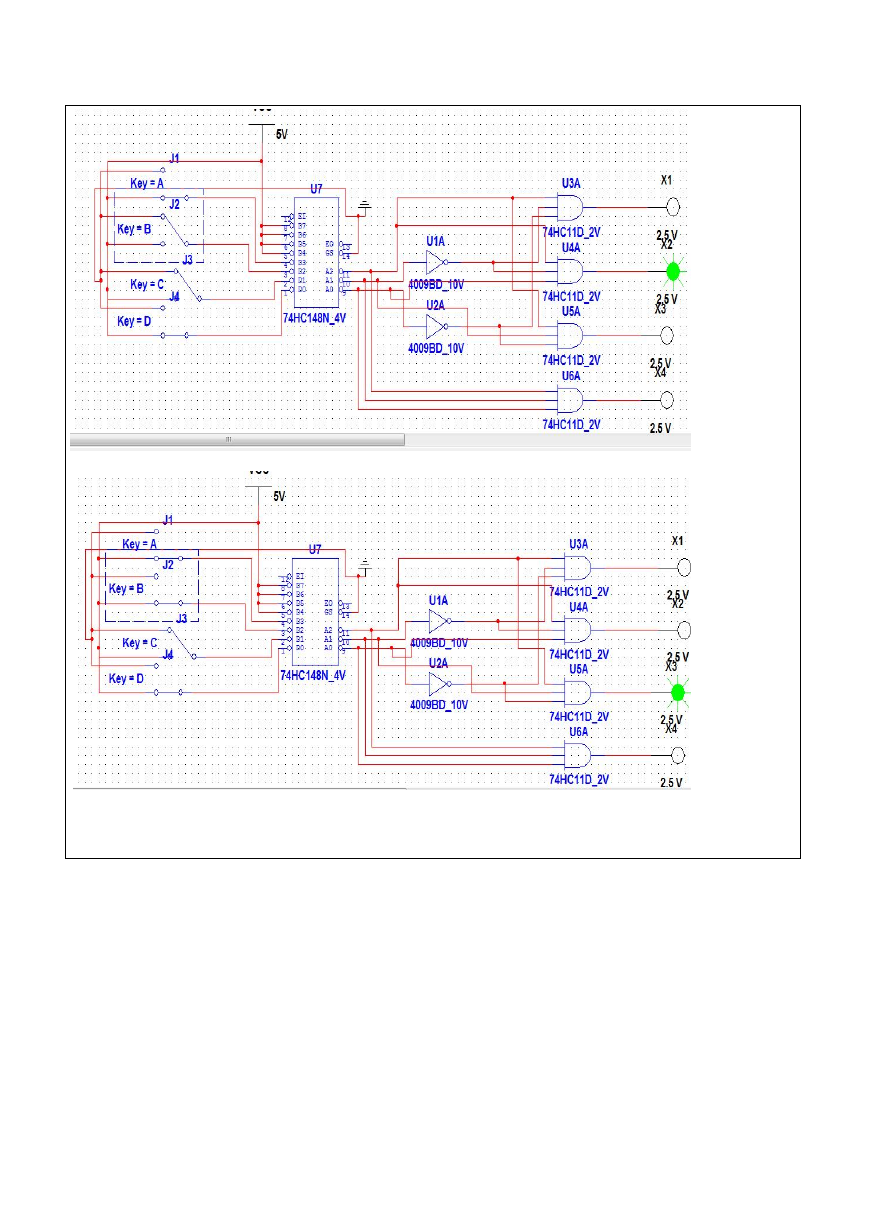

Y1、Y2 得到对应的输出编码如下图（2）。 以 Z1、Z2、 Z3、 Z4 分别表示一、二、三、四号灯的点亮信号，还需将 74HC148 输出的代码译成 Z1、Z2、 Z3、2Z4 对应的输出高电平信号。 逻辑真值表如下图（1）： A1 A2 A3 A4 Y0 Y1 Y3 Z1 Z2 Z3 Z4 0 1 1 1 X 0 1 1 X X 0 1 X X X 0 1 1 1 1 0 0 1 1 0 1 0 1 1 0 0 0 0 1 0 0 0 0 1 0 0 0 0 1 由真值表得出函数关系试： Z1=Y2’Y1Y0； Z2=Y2’Y1Y0’； Z3=Y2’Y1’Y0； Z4=Y2’Y1’Y0’； 电路连接图： 



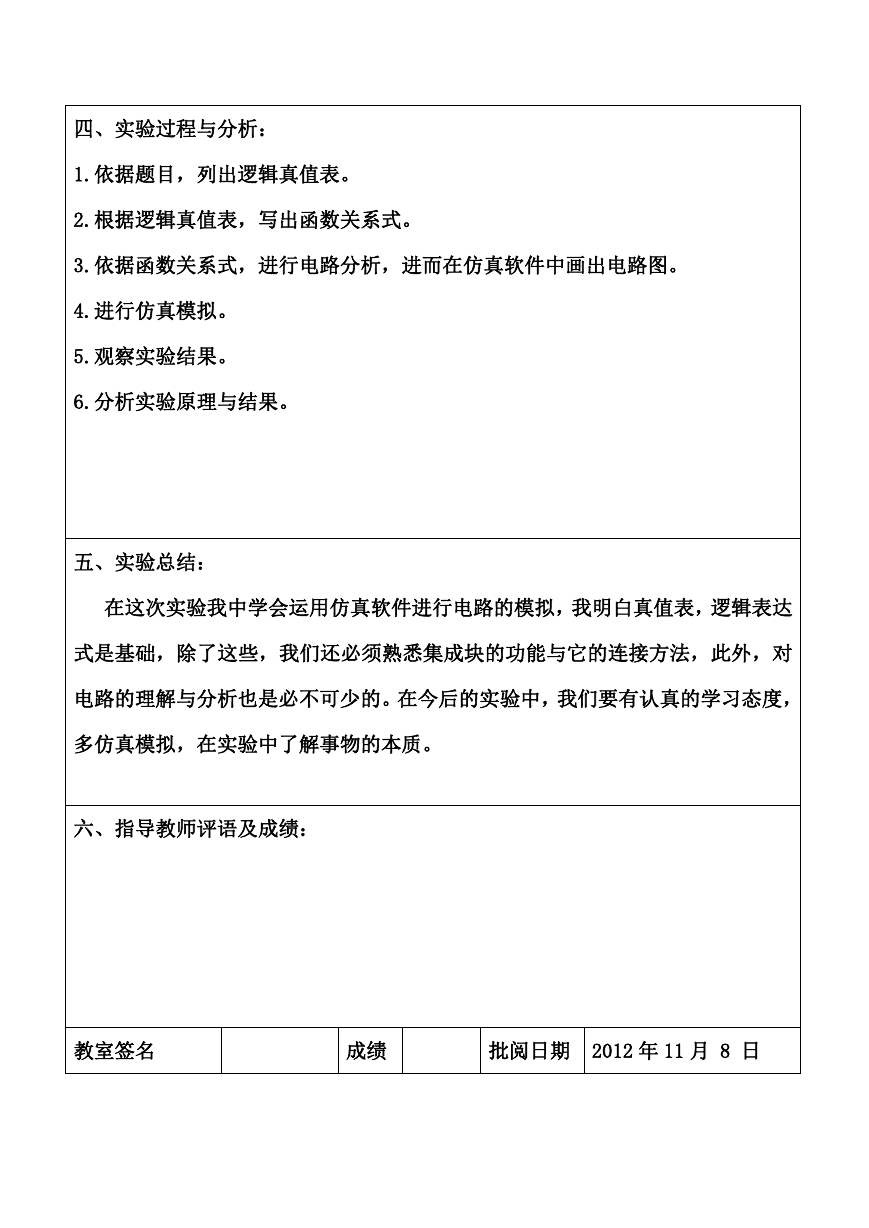

四、实验过程与分析： 1.依据题目，列出逻辑真值表。 2.根据逻辑真值表，写出函数关系式。 3.依据函数关系式，进行电路分析，进而在仿真软件中画出电路图。 4.进行仿真模拟。 5.观察实验结果。 6.分析实验原理与结果。 五、实验总结： 在这次实验我中学会运用仿真软件进行电路的模拟，我明白真值表，逻辑表达 式是基础，除了这些，我们还必须熟悉集成块的功能与它的连接方法，此外，对 电路的理解与分析也是必不可少的。在今后的实验中，我们要有认真的学习态度， 多仿真模拟，在实验中了解事物的本质。 六、指导教师评语及成绩： 教室签名 成绩 批阅日期 2012 年 11 月 8 日
