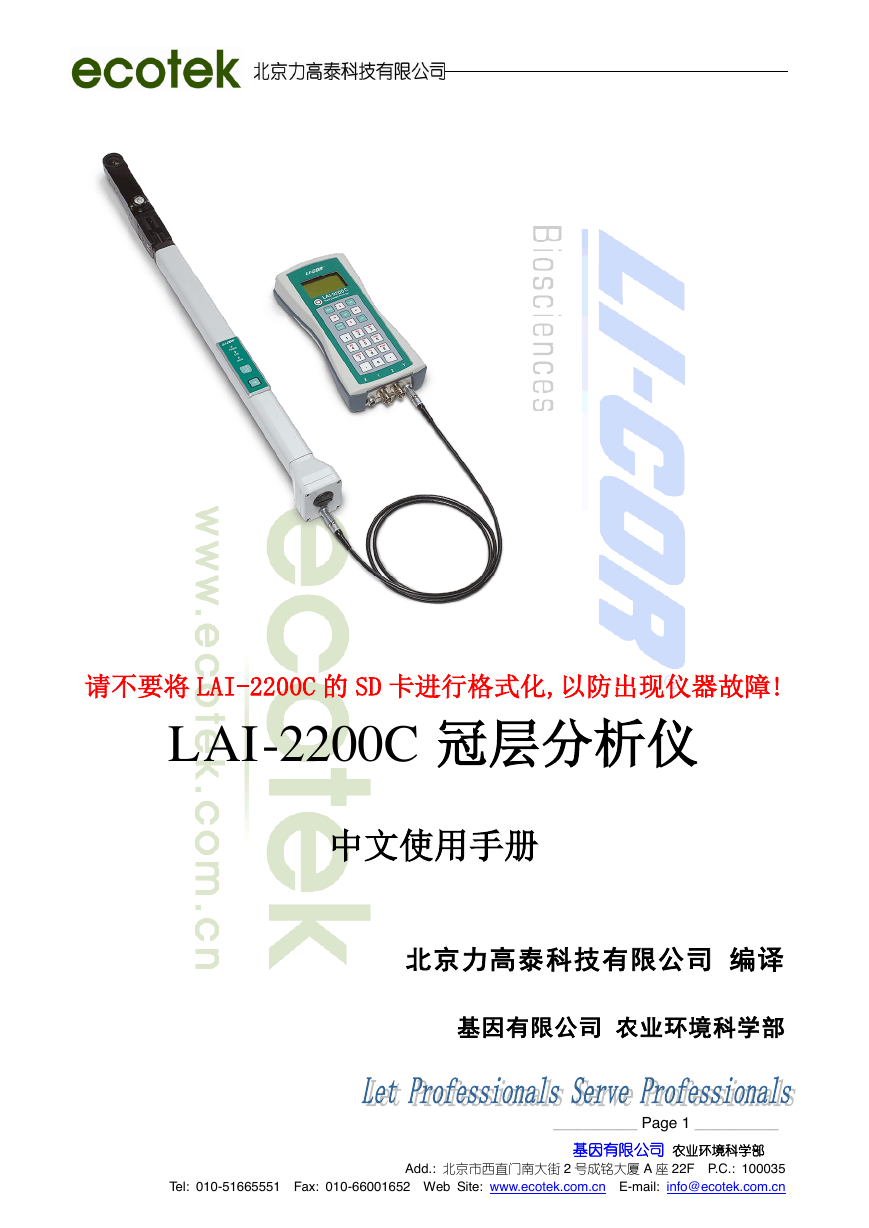

请不要将 LAI-2200C 的 SD 卡进行格式化,以防出现仪器故障! LAI-2200C 冠层分析仪中文使用手册北京力高泰科技有限公司编译基因有限公司农业环境科学部基因有限公司农业环境科学部 Add.: 北京市西直门南大街 2 号成铭大厦 A 座 22F P.C.: 100035 Tel: 010-51665551 Fax: 010-66001652 Web Site: www.ecotek.com.cn E-mail: info@ecotek.com.cn ___________ Page 1 ___________

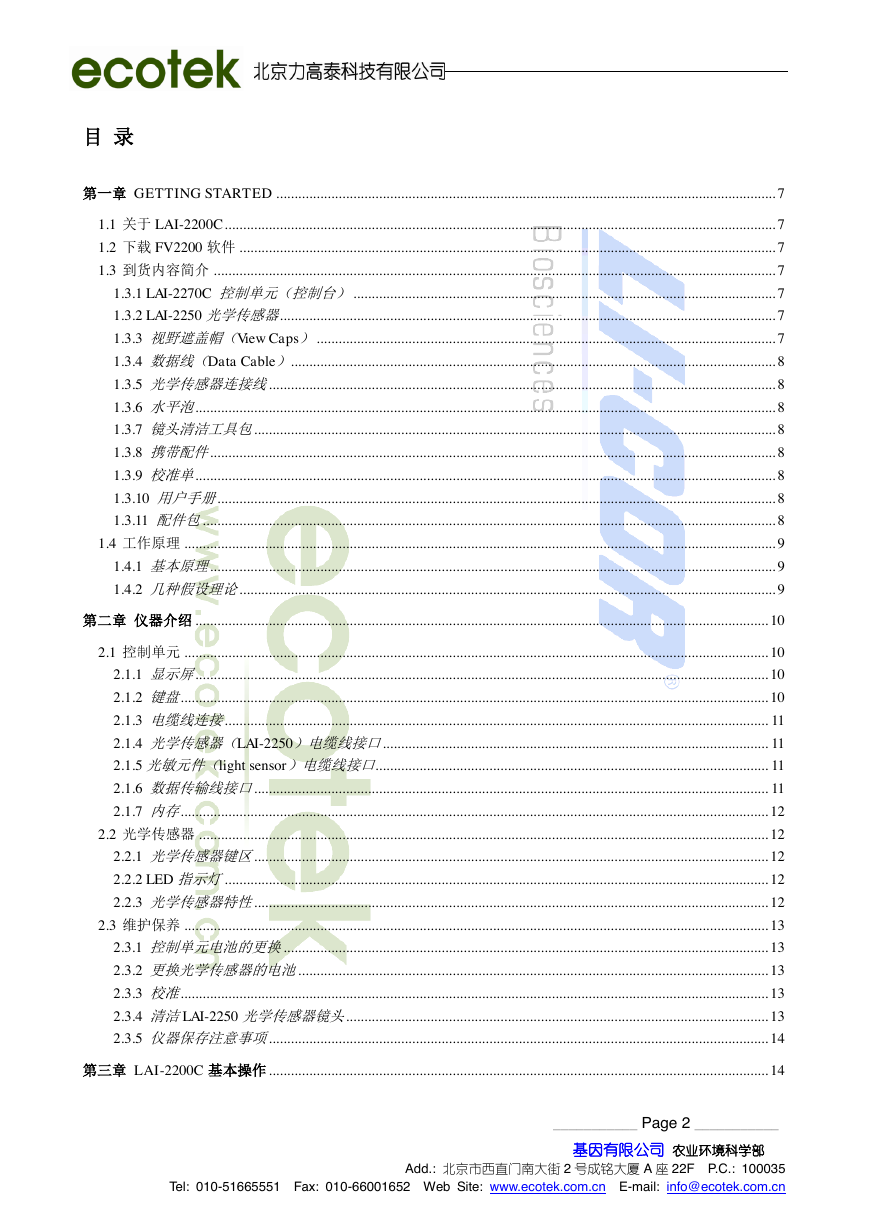

目录第一章 GETTING STARTED ........................................................................................................................................ 7 1.1 关于 LAI-2200C ...................................................................................................................................................... 7 1.2 下载 FV2200 软件 .................................................................................................................................................. 7 1.3 到货内容简介 ......................................................................................................................................................... 7 1.3.1 LAI-2270C 控制单元（控制台） ................................................................................................................... 7 1.3.2 LAI-2250 光学传感器 ....................................................................................................................................... 7 1.3.3 视野遮盖帽（View Caps） ............................................................................................................................. 7 1.3.4 数据线（Data Cable）.................................................................................................................................... 8 1.3.5 光学传感器连接线 .......................................................................................................................................... 8 1.3.6 水平泡 .............................................................................................................................................................. 8 1.3.7 镜头清洁工具包 .............................................................................................................................................. 8 1.3.8 携带配件 .......................................................................................................................................................... 8 1.3.9 校准单 .............................................................................................................................................................. 8 1.3.10 用户手册 ........................................................................................................................................................ 8 1.3.11 配件包 ............................................................................................................................................................ 8 1.4 工作原理 ................................................................................................................................................................. 9 1.4.1 基本原理 .......................................................................................................................................................... 9 1.4.2 几种假设理论 .................................................................................................................................................. 9 第二章仪器介绍 ............................................................................................................................................................ 10 2.1 控制单元 ............................................................................................................................................................... 10 2.1.1 显示屏 ............................................................................................................................................................ 10 2.1.2 键盘 ................................................................................................................................................................ 10 2.1.3 电缆线连接 .................................................................................................................................................... 11 2.1.4 光学传感器（LAI-2250）电缆线接口 ......................................................................................................... 11 2.1.5 光敏元件（light sensor）电缆线接口........................................................................................................... 11 2.1.6 数据传输线接口 ............................................................................................................................................ 11 2.1.7 内存 ................................................................................................................................................................ 12 2.2 光学传感器 ........................................................................................................................................................... 12 2.2.1 光学传感器键区 ............................................................................................................................................ 12 2.2.2 LED 指示灯 .................................................................................................................................................... 12 2.2.3 光学传感器特性 ............................................................................................................................................ 12 2.3 维护保养 ............................................................................................................................................................... 13 2.3.1 控制单元电池的更换 .................................................................................................................................... 13 2.3.2 更换光学传感器的电池 ................................................................................................................................ 13 2.3.3 校准 ................................................................................................................................................................ 13 2.3.4 清洁LAI-2250 光学传感器镜头 ................................................................................................................... 13 2.3.5 仪器保存注意事项 ........................................................................................................................................ 14 第三章 LAI-2200C 基本操作 ........................................................................................................................................ 14 基因有限公司农业环境科学部 Add.: 北京市西直门南大街 2 号成铭大厦 A 座 22F P.C.: 100035 Tel: 010-51665551 Fax: 010-66001652 Web Site: www.ecotek.com.cn E-mail: info@ecotek.com.cn ___________ Page 2 ___________

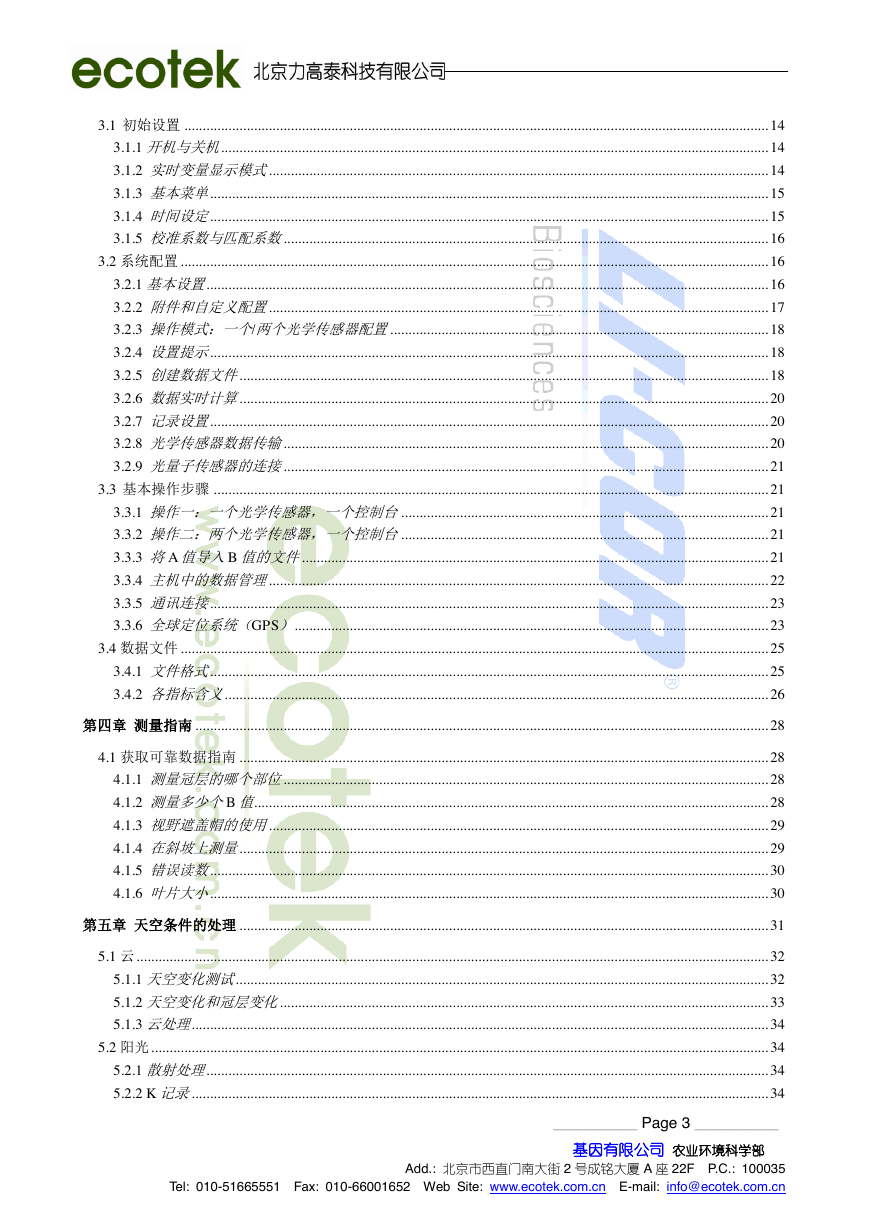

3.1 初始设置 ............................................................................................................................................................... 14 3.1.1 开机与关机 ..................................................................................................................................................... 14 3.1.2 实时变量显示模式 ........................................................................................................................................ 14 3.1.3 基本菜单 ........................................................................................................................................................ 15 3.1.4 时间设定 ........................................................................................................................................................ 15 3.1.5 校准系数与匹配系数 .................................................................................................................................... 16 3.2 系统配置 ................................................................................................................................................................ 16 3.2.1 基本设置 ......................................................................................................................................................... 16 3.2.2 附件和自定义配置 ........................................................................................................................................ 17 3.2.3 操作模式：一个/两个光学传感器配置 ....................................................................................................... 18 3.2.4 设置提示 ........................................................................................................................................................ 18 3.2.5 创建数据文件 ................................................................................................................................................ 18 3.2.6 数据实时计算 ................................................................................................................................................ 20 3.2.7 记录设置 ........................................................................................................................................................ 20 3.2.8 光学传感器数据传输 .................................................................................................................................... 20 3.2.9 光量子传感器的连接 .................................................................................................................................... 21 3.3 基本操作步骤 ....................................................................................................................................................... 21 3.3.1 操作一：一个光学传感器，一个控制台 .................................................................................................... 21 3.3.2 操作二：两个光学传感器，一个控制台 .................................................................................................... 21 3.3.3 将A 值导入B 值的文件 ............................................................................................................................... 21 3.3.4 主机中的数据管理 ........................................................................................................................................ 22 3.3.5 通讯连接 ........................................................................................................................................................ 23 3.3.6 全球定位系统（GPS） ................................................................................................................................. 23 3.4 数据文件 ................................................................................................................................................................ 25 3.4.1 文件格式 ........................................................................................................................................................ 25 3.4.2 各指标含义 .................................................................................................................................................... 26 第四章测量指南 ............................................................................................................................................................ 28 4.1 获取可靠数据指南 ................................................................................................................................................ 28 4.1.1 测量冠层的哪个部位 .................................................................................................................................... 28 4.1.2 测量多少个B 值 ............................................................................................................................................ 28 4.1.3 视野遮盖帽的使用 ........................................................................................................................................ 29 4.1.4 在斜坡上测量 ................................................................................................................................................ 29 4.1.5 错误读数 ........................................................................................................................................................ 30 4.1.6 叶片大小 ........................................................................................................................................................ 30 第五章天空条件的处理 ................................................................................................................................................ 31 5.1 云 ............................................................................................................................................................................ 32 5.1.1 天空变化测试 ................................................................................................................................................. 32 5.1.2 天空变化和冠层变化 ..................................................................................................................................... 33 5.1.3 云处理 ............................................................................................................................................................. 34 5.2 阳光 ........................................................................................................................................................................ 34 5.2.1 散射处理 ......................................................................................................................................................... 34 5.2.2 K 记录 ............................................................................................................................................................. 34 基因有限公司农业环境科学部 Add.: 北京市西直门南大街 2 号成铭大厦 A 座 22F P.C.: 100035 Tel: 010-51665551 Fax: 010-66001652 Web Site: www.ecotek.com.cn E-mail: info@ecotek.com.cn ___________ Page 3 ___________

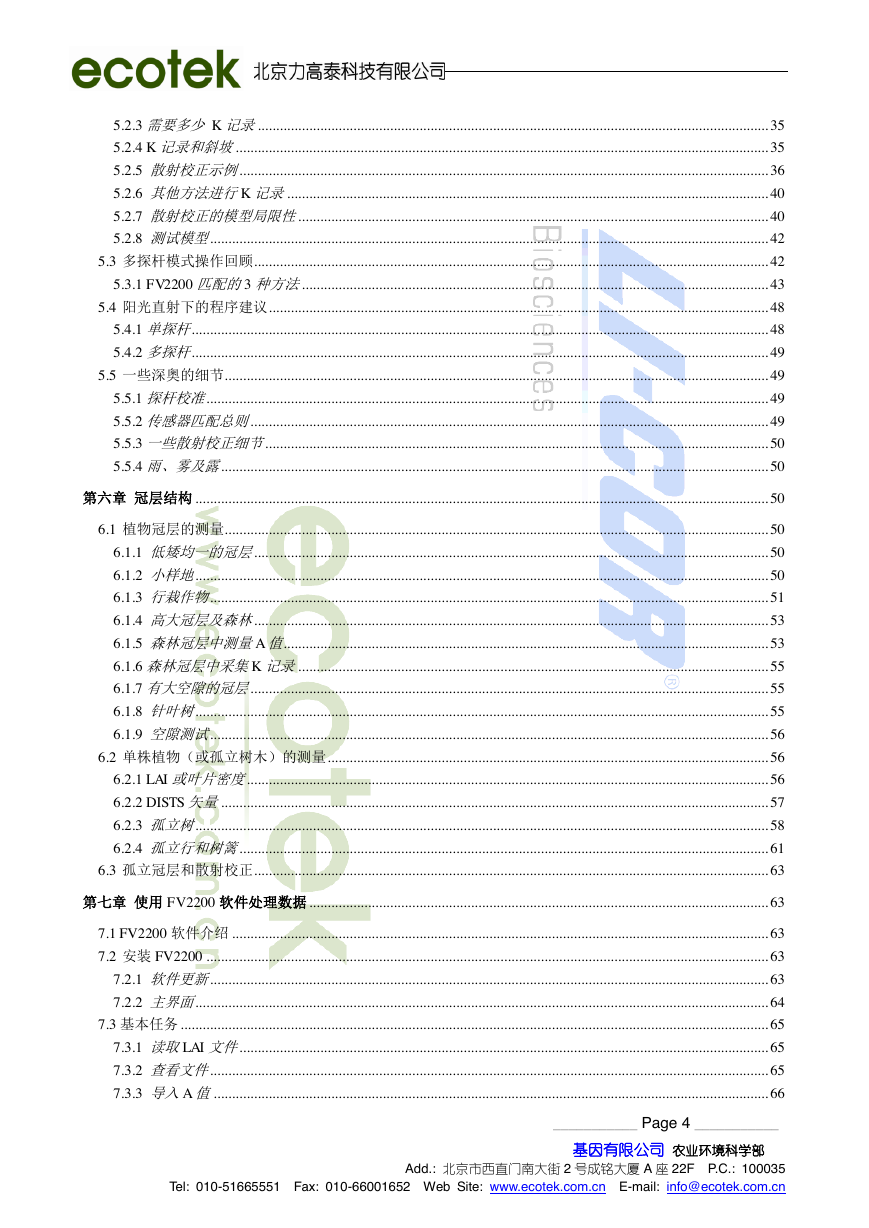

5.2.3 需要多少 K 记录 ........................................................................................................................................... 35 5.2.4 K 记录和斜坡 ................................................................................................................................................. 35 5.2.5 散射校正示例 ................................................................................................................................................ 36 5.2.6 其他方法进行K 记录 ................................................................................................................................... 40 5.2.7 散射校正的模型局限性 ................................................................................................................................ 40 5.2.8 测试模型 ........................................................................................................................................................ 42 5.3 多探杆模式操作回顾 ............................................................................................................................................ 42 5.3.1 FV2200 匹配的3 种方法 ............................................................................................................................... 43 5.4 阳光直射下的程序建议 ........................................................................................................................................ 48 5.4.1 单探杆 ............................................................................................................................................................. 48 5.4.2 多探杆 ............................................................................................................................................................. 49 5.5 一些深奥的细节.................................................................................................................................................... 49 5.5.1 探杆校准 ......................................................................................................................................................... 49 5.5.2 传感器匹配总则 ............................................................................................................................................. 49 5.5.3 一些散射校正细节 ......................................................................................................................................... 50 5.5.4 雨、雾及露 ..................................................................................................................................................... 50 第六章冠层结构 ............................................................................................................................................................ 50 6.1 植物冠层的测量.................................................................................................................................................... 50 6.1.1 低矮均一的冠层 ............................................................................................................................................ 50 6.1.2 小样地 ............................................................................................................................................................ 50 6.1.3 行栽作物 ........................................................................................................................................................ 51 6.1.4 高大冠层及森林 ............................................................................................................................................ 53 6.1.5 森林冠层中测量A 值 .................................................................................................................................... 53 6.1.6 森林冠层中采集K 记录 ................................................................................................................................ 55 6.1.7 有大空隙的冠层 ............................................................................................................................................. 55 6.1.8 针叶树 ............................................................................................................................................................ 55 6.1.9 空隙测试 ........................................................................................................................................................ 56 6.2 单株植物（或孤立树木）的测量 ........................................................................................................................ 56 6.2.1 LAI 或叶片密度 .............................................................................................................................................. 56 6.2.2 DISTS 矢量 ..................................................................................................................................................... 57 6.2.3 孤立树 ............................................................................................................................................................ 58 6.2.4 孤立行和树篱 ................................................................................................................................................ 61 6.3 孤立冠层和散射校正 ............................................................................................................................................ 63 第七章使用 FV2200 软件处理数据 ............................................................................................................................. 63 7.1 FV2200 软件介绍 .................................................................................................................................................. 63 7.2 安装 FV2200 ......................................................................................................................................................... 63 7.2.1 软件更新 ........................................................................................................................................................ 63 7.2.2 主界面 ............................................................................................................................................................ 64 7.3 基本任务 ................................................................................................................................................................ 65 7.3.1 读取LAI 文件 ................................................................................................................................................ 65 7.3.2 查看文件 ........................................................................................................................................................ 65 7.3.3 导入A 值 ....................................................................................................................................................... 66 基因有限公司农业环境科学部 Add.: 北京市西直门南大街 2 号成铭大厦 A 座 22F P.C.: 100035 Tel: 010-51665551 Fax: 010-66001652 Web Site: www.ecotek.com.cn E-mail: info@ecotek.com.cn ___________ Page 4 ___________

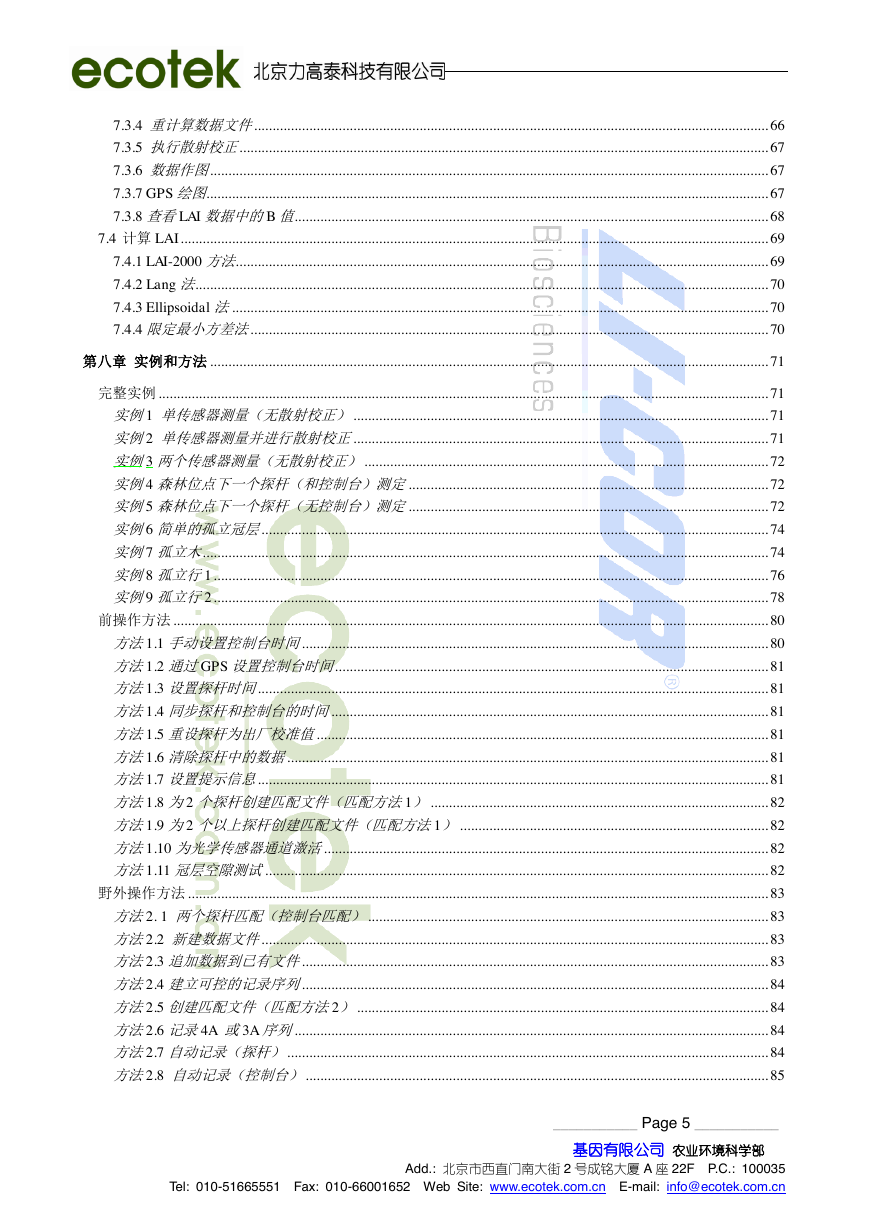

7.3.4 重计算数据文件 ............................................................................................................................................ 66 7.3.5 执行散射校正 ................................................................................................................................................ 67 7.3.6 数据作图 ........................................................................................................................................................ 67 7.3.7 GPS 绘图 ......................................................................................................................................................... 67 7.3.8 查看LAI 数据中的B 值 ................................................................................................................................. 68 7.4 计算 LAI ................................................................................................................................................................ 69 7.4.1 LAI-2000 方法 ................................................................................................................................................. 69 7.4.2 Lang 法 ............................................................................................................................................................ 70 7.4.3 Ellipsoidal 法 .................................................................................................................................................. 70 7.4.4 限定最小方差法 ............................................................................................................................................. 70 第八章实例和方法 ........................................................................................................................................................ 71 完整实例 ...................................................................................................................................................................... 71 实例1 单传感器测量（无散射校正） ................................................................................................................. 71 实例2 单传感器测量并进行散射校正 ................................................................................................................. 71 实例3 两个传感器测量（无散射校正） .............................................................................................................. 72 实例4 森林位点下一个探杆（和控制台）测定 .................................................................................................. 72 实例5 森林位点下一个探杆（无控制台）测定 .................................................................................................. 72 实例6 简单的孤立冠层 .......................................................................................................................................... 74 实例7 孤立木 .......................................................................................................................................................... 74 实例8 孤立行1 ....................................................................................................................................................... 76 实例9 孤立行2 ....................................................................................................................................................... 78 前操作方法 .................................................................................................................................................................. 80 方法1.1 手动设置控制台时间 ............................................................................................................................... 80 方法1.2 通过GPS 设置控制台时间 ...................................................................................................................... 81 方法1.3 设置探杆时间 ........................................................................................................................................... 81 方法1.4 同步探杆和控制台的时间 ....................................................................................................................... 81 方法1.5 重设探杆为出厂校准值 ........................................................................................................................... 81 方法1.6 清除探杆中的数据 ................................................................................................................................... 81 方法1.7 设置提示信息 ........................................................................................................................................... 81 方法1.8 为2 个探杆创建匹配文件（匹配方法1） ............................................................................................ 82 方法1.9 为2 个以上探杆创建匹配文件（匹配方法1） .................................................................................... 82 方法1.10 为光学传感器通道激活 ......................................................................................................................... 82 方法1.11 冠层空隙测试 ......................................................................................................................................... 82 野外操作方法 .............................................................................................................................................................. 83 方法2. 1 两个探杆匹配（控制台匹配） ............................................................................................................. 83 方法2.2 新建数据文件 .......................................................................................................................................... 83 方法2.3 追加数据到已有文件 ............................................................................................................................... 83 方法2.4 建立可控的记录序列 ............................................................................................................................... 84 方法2.5 创建匹配文件（匹配方法2） ................................................................................................................ 84 方法2.6 记录4A 或3A 序列 ................................................................................................................................. 84 方法2.7 自动记录（探杆） ................................................................................................................................... 84 方法2.8 自动记录（控制台） .............................................................................................................................. 85 基因有限公司农业环境科学部 Add.: 北京市西直门南大街 2 号成铭大厦 A 座 22F P.C.: 100035 Tel: 010-51665551 Fax: 010-66001652 Web Site: www.ecotek.com.cn E-mail: info@ecotek.com.cn ___________ Page 5 ___________

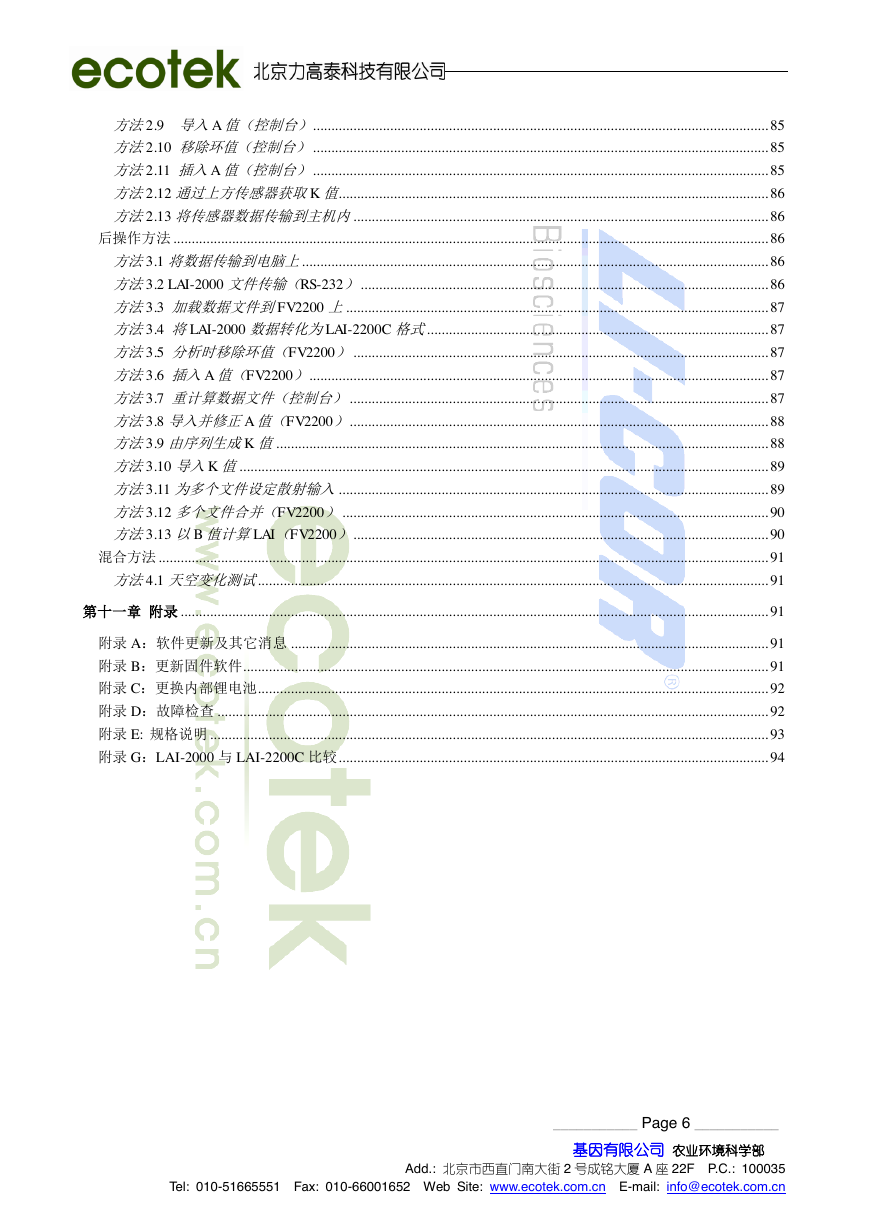

方法2.9 导入A 值（控制台） ............................................................................................................................ 85 方法2.10 移除环值（控制台） ............................................................................................................................ 85 方法2.11 插入A 值（控制台） ............................................................................................................................ 85 方法2.12 通过上方传感器获取K 值..................................................................................................................... 86 方法2.13 将传感器数据传输到主机内 ................................................................................................................. 86 后操作方法 .................................................................................................................................................................. 86 方法3.1 将数据传输到电脑上 ............................................................................................................................... 86 方法3.2 LAI-2000 文件传输（RS-232） ............................................................................................................... 86 方法3.3 加载数据文件到FV2200 上 ................................................................................................................... 87 方法3.4 将LAI-2000 数据转化为LAI-2200C 格式 ............................................................................................. 87 方法3.5 分析时移除环值（FV2200） ................................................................................................................. 87 方法3.6 插入A 值（FV2200） ............................................................................................................................. 87 方法3.7 重计算数据文件（控制台） .................................................................................................................. 87 方法3.8 导入并修正A 值（FV2200） .................................................................................................................. 88 方法3.9 由序列生成K 值 ...................................................................................................................................... 88 方法3.10 导入K 值 ................................................................................................................................................ 89 方法3.11 为多个文件设定散射输入 ..................................................................................................................... 89 方法3.12 多个文件合并（FV2200） .................................................................................................................... 90 方法3.13 以B 值计算LAI（FV2200） ................................................................................................................. 90 混合方法 ...................................................................................................................................................................... 91 方法4.1 天空变化测试 ........................................................................................................................................... 91 第十一章附录 ................................................................................................................................................................ 91 附录 A：软件更新及其它消息 .................................................................................................................................. 91 附录 B：更新固件软件............................................................................................................................................... 91 附录 C：更换内部锂电池........................................................................................................................................... 92 附录 D：故障检查 ...................................................................................................................................................... 92 附录 E: 规格说明 ........................................................................................................................................................ 93 附录 G：LAI-2000 与 LAI-2200C 比较 ..................................................................................................................... 94 基因有限公司农业环境科学部 Add.: 北京市西直门南大街 2 号成铭大厦 A 座 22F P.C.: 100035 Tel: 010-51665551 Fax: 010-66001652 Web Site: www.ecotek.com.cn E-mail: info@ecotek.com.cn ___________ Page 6 ___________

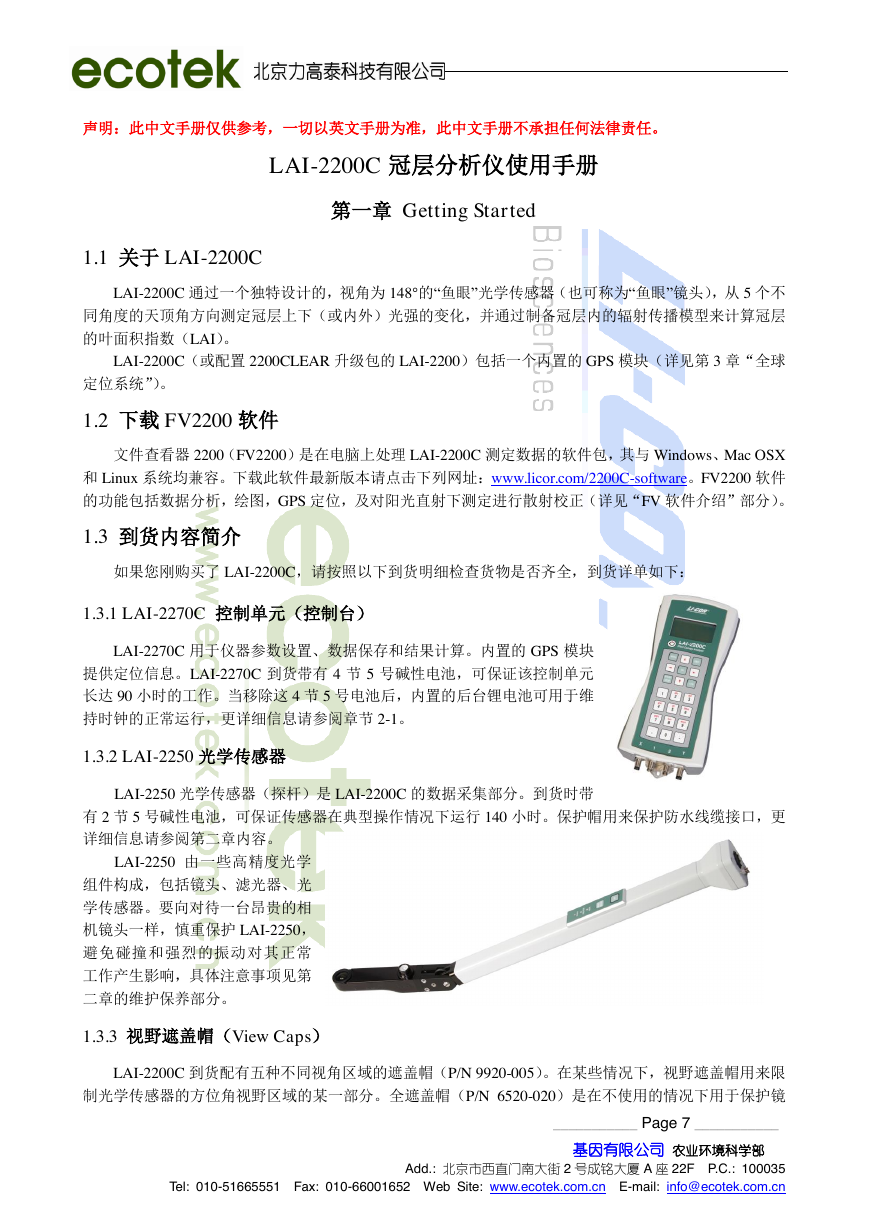

声明：此中文手册仅供参考，一切以英文手册为准，此中文手册不承担任何法律责任。 LAI-2200C 冠层分析仪使用手册第一章 Getting Started 1.1 关于 LAI-2200C LAI-2200C 通过一个独特设计的，视角为 148°的“鱼眼”光学传感器（也可称为“鱼眼”镜头），从 5 个不同角度的天顶角方向测定冠层上下（或内外）光强的变化，并通过制备冠层内的辐射传播模型来计算冠层的叶面积指数（LAI）。 LAI-2200C（或配置 2200CLEAR 升级包的 LAI-2200）包括一个内置的 GPS 模块（详见第 3 章“全球定位系统”）。 1.2 下载 FV2200 软件文件查看器 2200（FV2200）是在电脑上处理 LAI-2200C 测定数据的软件包，其与 Windows、Mac OSX 和 Linux 系统均兼容。下载此软件最新版本请点击下列网址：www.licor.com/2200C-software。FV2200 软件的功能包括数据分析，绘图，GPS 定位，及对阳光直射下测定进行散射校正（详见“FV 软件介绍”部分）。 1.3 到货内容简介如果您刚购买了 LAI-2200C，请按照以下到货明细检查货物是否齐全，到货详单如下： 1.3.1 LAI-2270C 控制单元（控制台） LAI-2270C 用于仪器参数设置、数据保存和结果计算。内置的 GPS 模块提供定位信息。LAI-2270C 到货带有 4 节 5 号碱性电池，可保证该控制单元长达 90 小时的工作。当移除这 4 节 5 号电池后，内置的后台锂电池可用于维持时钟的正常运行，更详细信息请参阅章节 2-1。 1.3.2 LAI-2250 光学传感器 LAI-2250 光学传感器（探杆）是 LAI-2200C 的数据采集部分。到货时带有 2 节 5 号碱性电池，可保证传感器在典型操作情况下运行 140 小时。保护帽用来保护防水线缆接口，更详细信息请参阅第二章内容。 LAI-2250 由一些高精度光学组件构成，包括镜头、滤光器、光学传感器。要向对待一台昂贵的相机镜头一样，慎重保护 LAI-2250，避免碰撞和强烈的振动对其正常工作产生影响，具体注意事项见第二章的维护保养部分。 1.3.3 视野遮盖帽（View Caps） LAI-2200C 到货配有五种不同视角区域的遮盖帽（P/N 9920-005）。在某些情况下，视野遮盖帽用来限制光学传感器的方位角视野区域的某一部分。全遮盖帽（P/N 6520-020）是在不使用的情况下用于保护镜基因有限公司农业环境科学部 Add.: 北京市西直门南大街 2 号成铭大厦 A 座 22F P.C.: 100035 Tel: 010-51665551 Fax: 010-66001652 Web Site: www.ecotek.com.cn E-mail: info@ecotek.com.cn ___________ Page 7 ___________

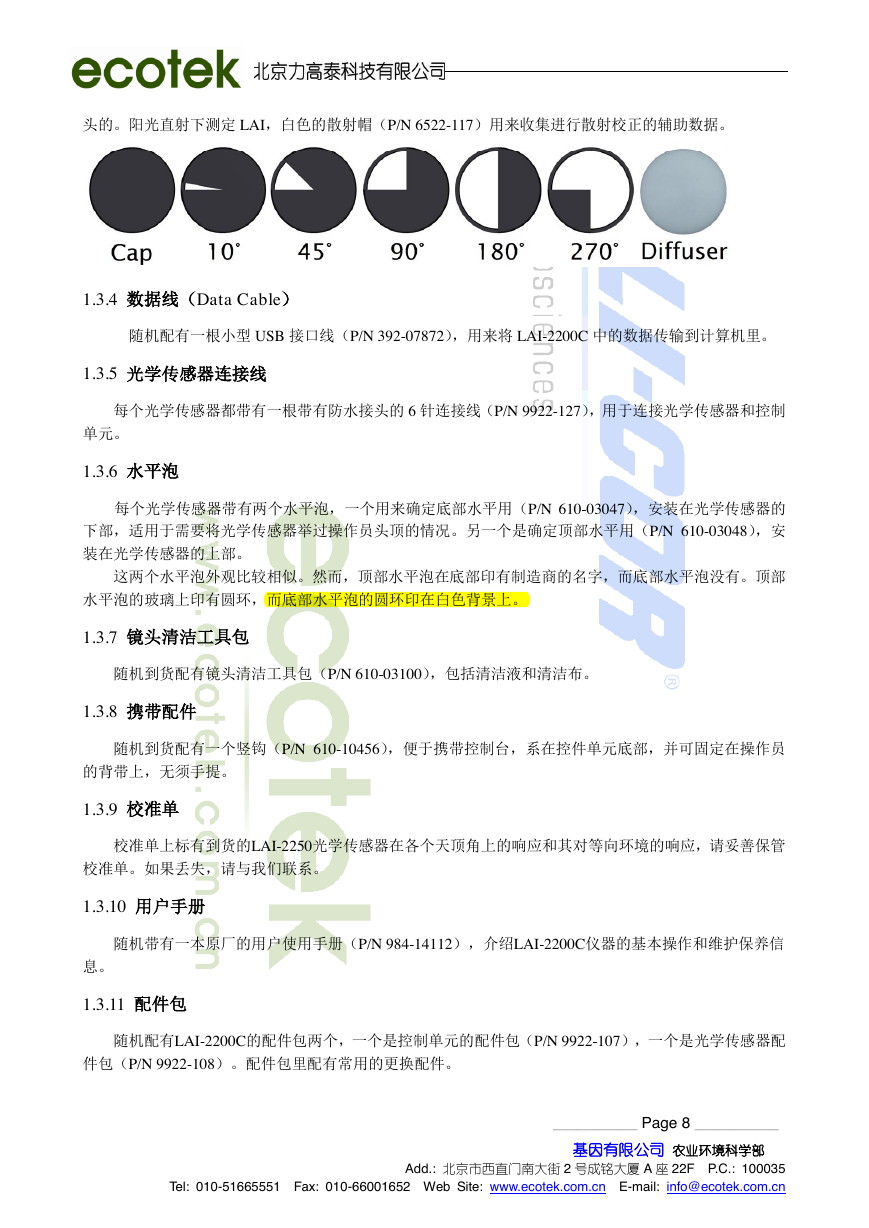

头的。阳光直射下测定 LAI，白色的散射帽（P/N 6522-117）用来收集进行散射校正的辅助数据。 1.3.4 数据线（Data Cable）随机配有一根小型 USB 接口线（P/N 392-07872），用来将 LAI-2200C 中的数据传输到计算机里。 1.3.5 光学传感器连接线每个光学传感器都带有一根带有防水接头的 6 针连接线（P/N 9922-127），用于连接光学传感器和控制单元。 1.3.6 水平泡每个光学传感器带有两个水平泡，一个用来确定底部水平用（P/N 610-03047），安装在光学传感器的下部，适用于需要将光学传感器举过操作员头顶的情况。另一个是确定顶部水平用（P/N 610-03048），安装在光学传感器的上部。这两个水平泡外观比较相似。然而，顶部水平泡在底部印有制造商的名字，而底部水平泡没有。顶部水平泡的玻璃上印有圆环，而底部水平泡的圆环印在白色背景上。 1.3.7 镜头清洁工具包随机到货配有镜头清洁工具包（P/N 610-03100），包括清洁液和清洁布。 1.3.8 携带配件随机到货配有一个竖钩（P/N 610-10456），便于携带控制台，系在控件单元底部，并可固定在操作员的背带上，无须手提。 1.3.9 校准单校准单上标有到货的LAI-2250光学传感器在各个天顶角上的响应和其对等向环境的响应，请妥善保管校准单。如果丢失，请与我们联系。 1.3.10 用户手册随机带有一本原厂的用户使用手册（P/N 984-14112），介绍LAI-2200C仪器的基本操作和维护保养信息。 1.3.11 配件包随机配有LAI-2200C的配件包两个，一个是控制单元的配件包（P/N 9922-107），一个是光学传感器配件包（P/N 9922-108）。配件包里配有常用的更换配件。基因有限公司农业环境科学部 Add.: 北京市西直门南大街 2 号成铭大厦 A 座 22F P.C.: 100035 Tel: 010-51665551 Fax: 010-66001652 Web Site: www.ecotek.com.cn E-mail: info@ecotek.com.cn ___________ Page 8 ___________
