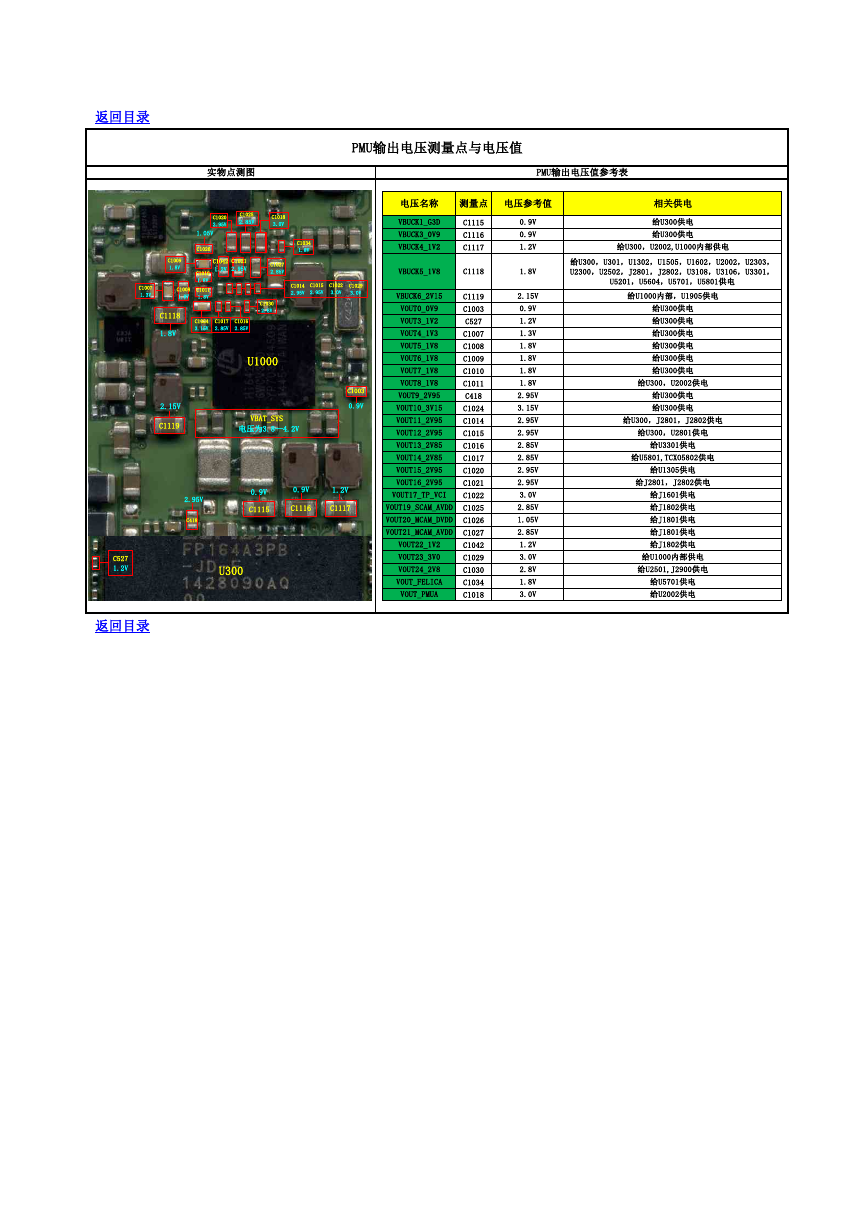

返回目录 PMU输出电压测量点与电压值 实物点测图 PMU输出电压值参考表 C1020 2.95V C1025 2.85V C1018 3.0V 1.05V C1026 C1034 1.8V C1042 1.2V C1021 2.95V C1027 2.85V C1009 1.8V C1007 1.3V C1008 1.8V C1010 1.8V C1011 1.8V C1030 2.8V C1118 1.8V C1024 3.15V C1017 2.85V C1016 2.85V U1000 C1014 2.95V C1015 2.95V C1022 3.0V C1029 3.0V 2.15V C1119 VBAT_SYS 电压为3.8—4.2V C1003 0.9V 2.95V C418 0.9V C1115 0.9V 1.2V C1116 C1117 C527 1.2V U300 返回目录 电压名称 测量点 电压参考值 VBUCK1_G3D VBUCK3_0V9 VBUCK4_1V2 C1115 C1116 C1117 VBUCK5_1V8 C1118 VBUCK6_2V15 VOUT0_0V9 VOUT3_1V2 VOUT4_1V3 VOUT5_1V8 VOUT6_1V8 VOUT7_1V8 VOUT8_1V8 VOUT9_2V95 VOUT10_3V15 VOUT11_2V95 VOUT12_2V95 VOUT13_2V85 VOUT14_2V85 VOUT15_2V95 VOUT16_2V95 VOUT17_TP_VCI VOUT19_SCAM_AVDD VOUT20_MCAM_DVDD VOUT21_MCAM_AVDD VOUT22_1V2 VOUT23_3V0 VOUT24_2V8 VOUT_FELICA VOUT_PMUA C1119 C1003 C527 C1007 C1008 C1009 C1010 C1011 C418 C1024 C1014 C1015 C1016 C1017 C1020 C1021 C1022 C1025 C1026 C1027 C1042 C1029 C1030 C1034 C1018 0.9V 0.9V 1.2V 1.8V 2.15V 0.9V 1.2V 1.3V 1.8V 1.8V 1.8V 1.8V 2.95V 3.15V 2.95V 2.95V 2.85V 2.85V 2.95V 2.95V 3.0V 2.85V 1.05V 2.85V 1.2V 3.0V 2.8V 1.8V 3.0V 相关供电 给U300供电 给U300供电 给U300，U2002,U1000内部供电 给U300，U301，U1302，U1505，U1602，U2002，U2303， U2300，U2502，J2801，J2802，U3108，U3106，U3301， U5201，U5604，U5701，U5801供电 给U1000内部，U1905供电 给U300供电 给U300供电 给U300供电 给U300供电 给U300供电 给U300供电 给U300，U2002供电 给U300供电 给U300供电 给U300，J2801，J2802供电 给U300，U2801供电 给U3301供电 给U5801,TCXO5802供电 给U1305供电 给J2801，J2802供电 给J1601供电 给J1802供电 给J1801供电 给J1801供电 给J1802供电 给U1000内部供电 给U2501,J2900供电 给U5701供电 给U2002供电
