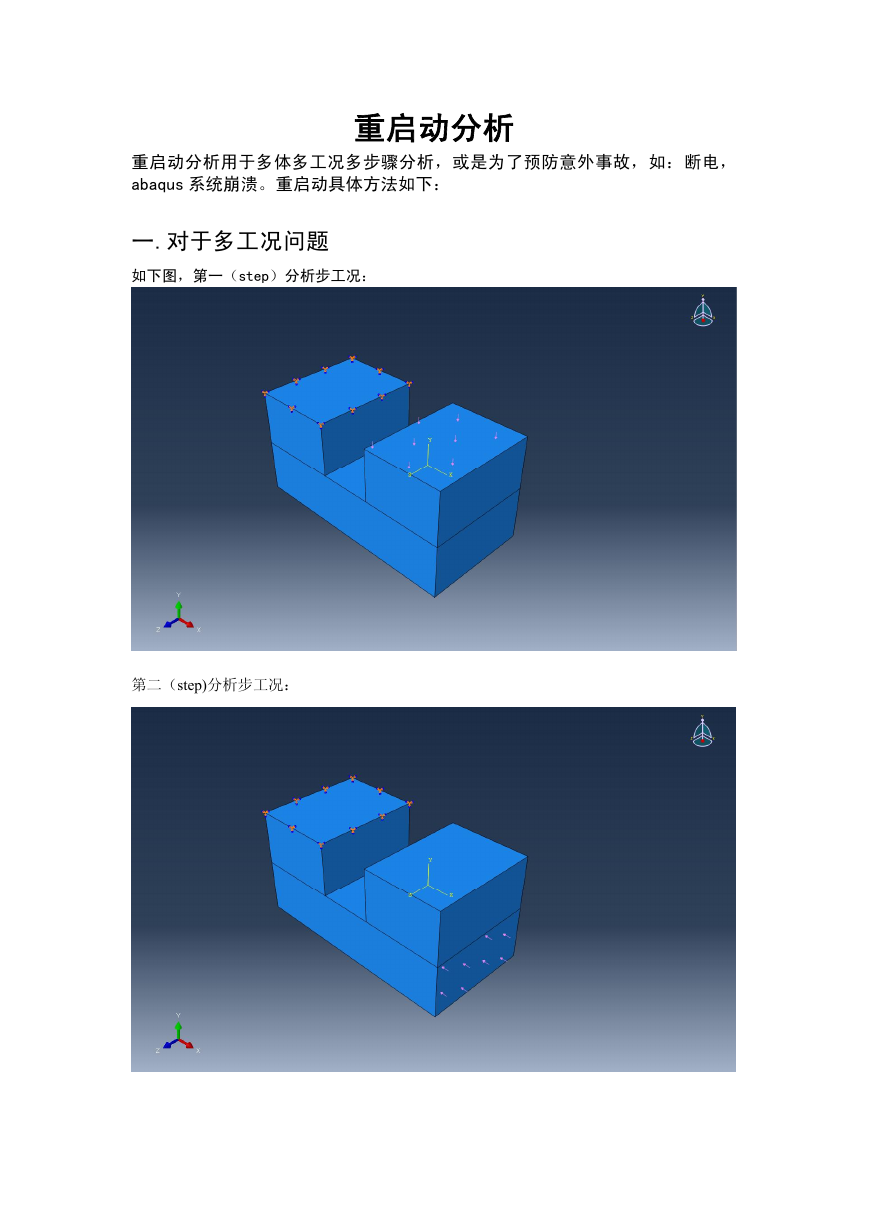

重启动分析重启动分析用于多体多工况多步骤分析，或是为了预防意外事故，如：断电， abaqus 系统崩溃。重启动具体方法如下：一.对于多工况问题如下图，第一（step）分析步工况：第二（step)分析步工况：

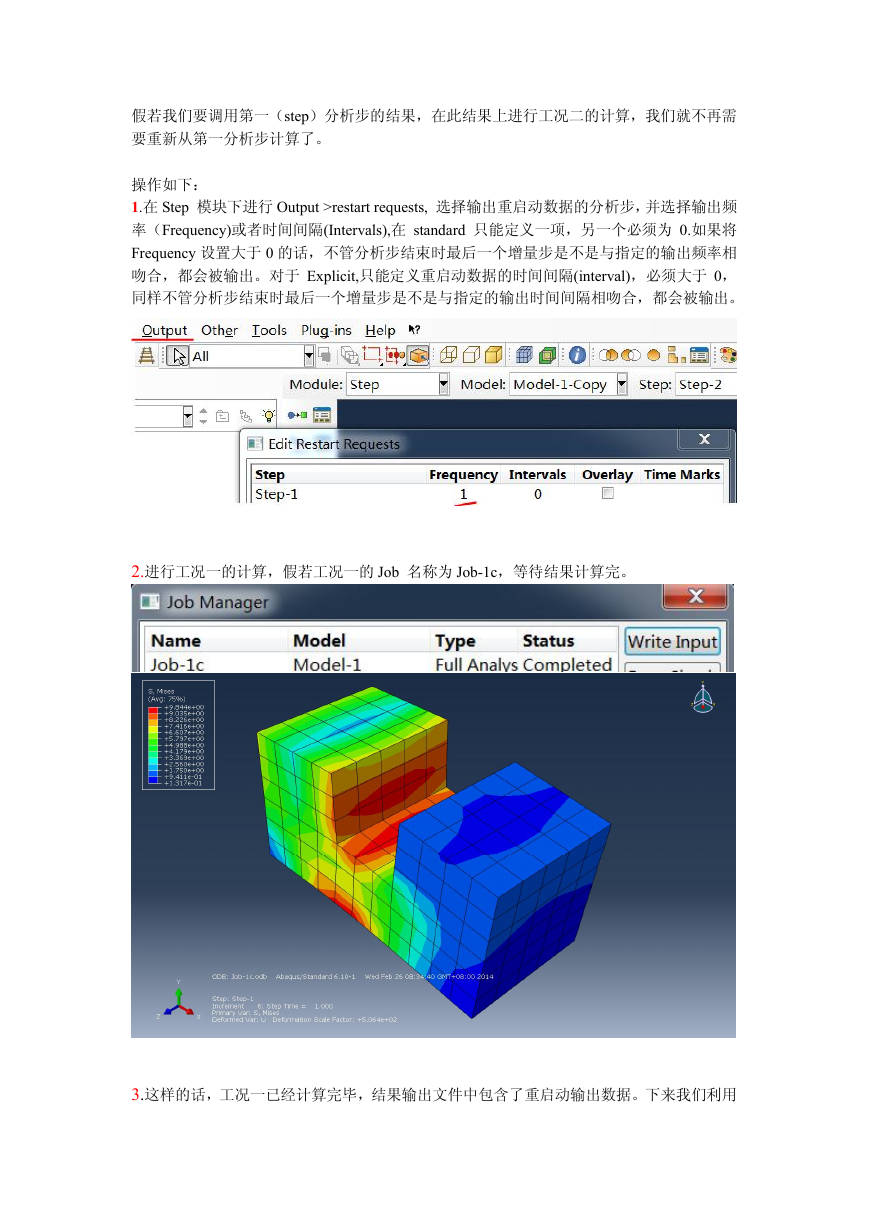

假若我们要调用第一（step）分析步的结果，在此结果上进行工况二的计算，我们就不再需要重新从第一分析步计算了。操作如下： 1.在 Step 模块下进行 Output >restart requests, 选择输出重启动数据的分析步，并选择输出频率（Frequency)或者时间间隔(Intervals),在 standard 只能定义一项，另一个必须为 0.如果将 Frequency 设置大于 0 的话，不管分析步结束时最后一个增量步是不是与指定的输出频率相吻合，都会被输出。对于 Explicit,只能定义重启动数据的时间间隔(interval)，必须大于 0，同样不管分析步结束时最后一个增量步是不是与指定的输出时间间隔相吻合，都会被输出。 2.进行工况一的计算，假若工况一的 Job 名称为 Job-1c，等待结果计算完。 3.这样的话，工况一已经计算完毕，结果输出文件中包含了重启动输出数据。下来我们利用

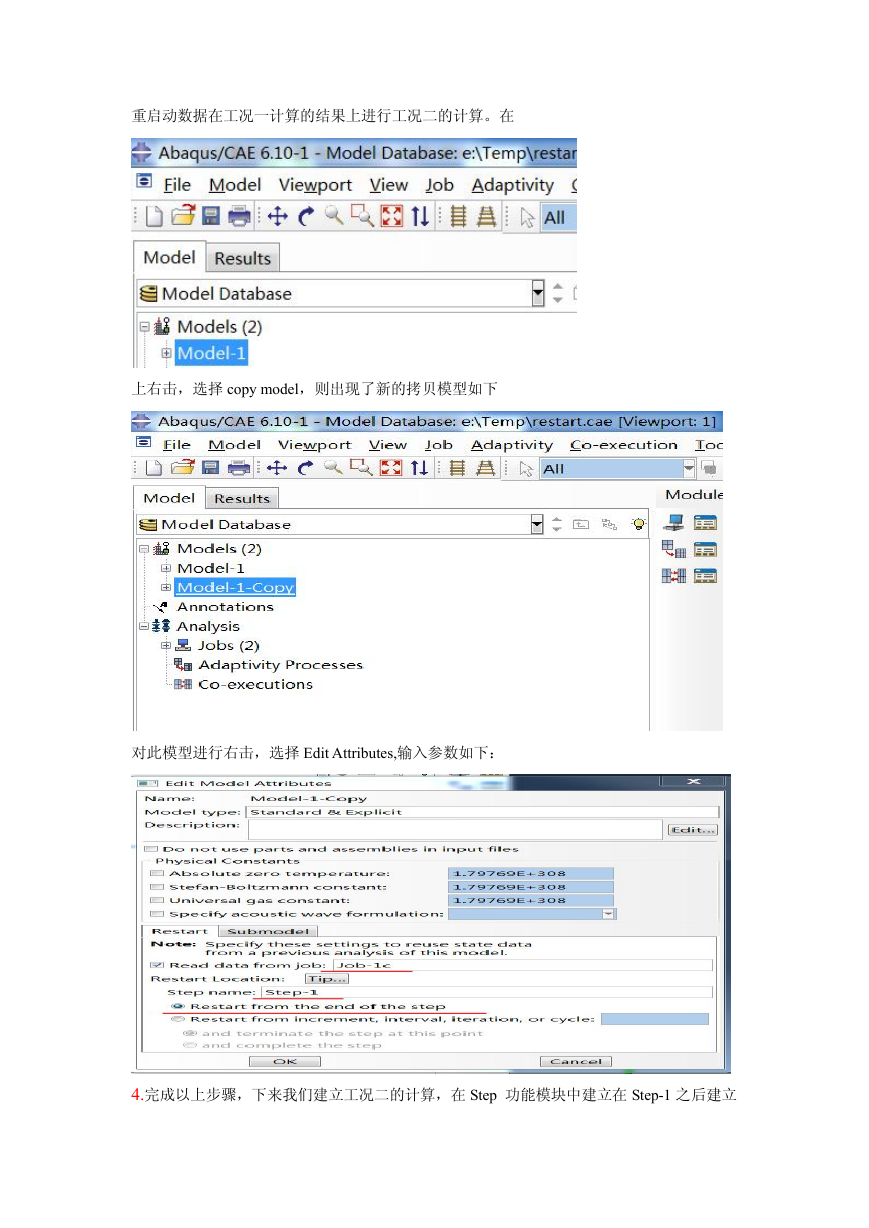

重启动数据在工况一计算的结果上进行工况二的计算。在上右击，选择 copy model，则出现了新的拷贝模型如下对此模型进行右击，选择 Edit Attributes,输入参数如下： 4.完成以上步骤，下来我们建立工况二的计算，在 Step 功能模块中建立在 Step-1 之后建立

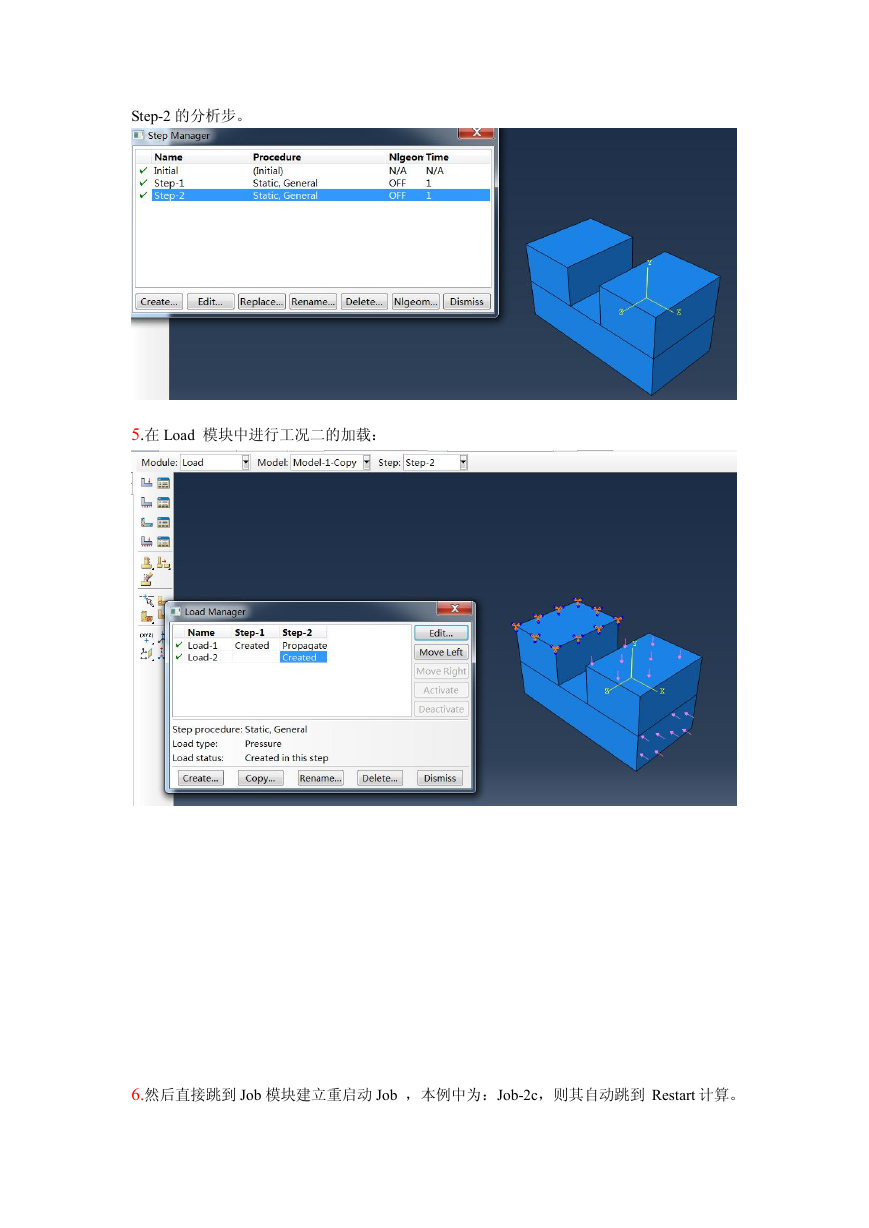

Step-2 的分析步。 5.在 Load 模块中进行工况二的加载： 6.然后直接跳到 Job 模块建立重启动 Job ，本例中为：Job-2c，则其自动跳到 Restart 计算。

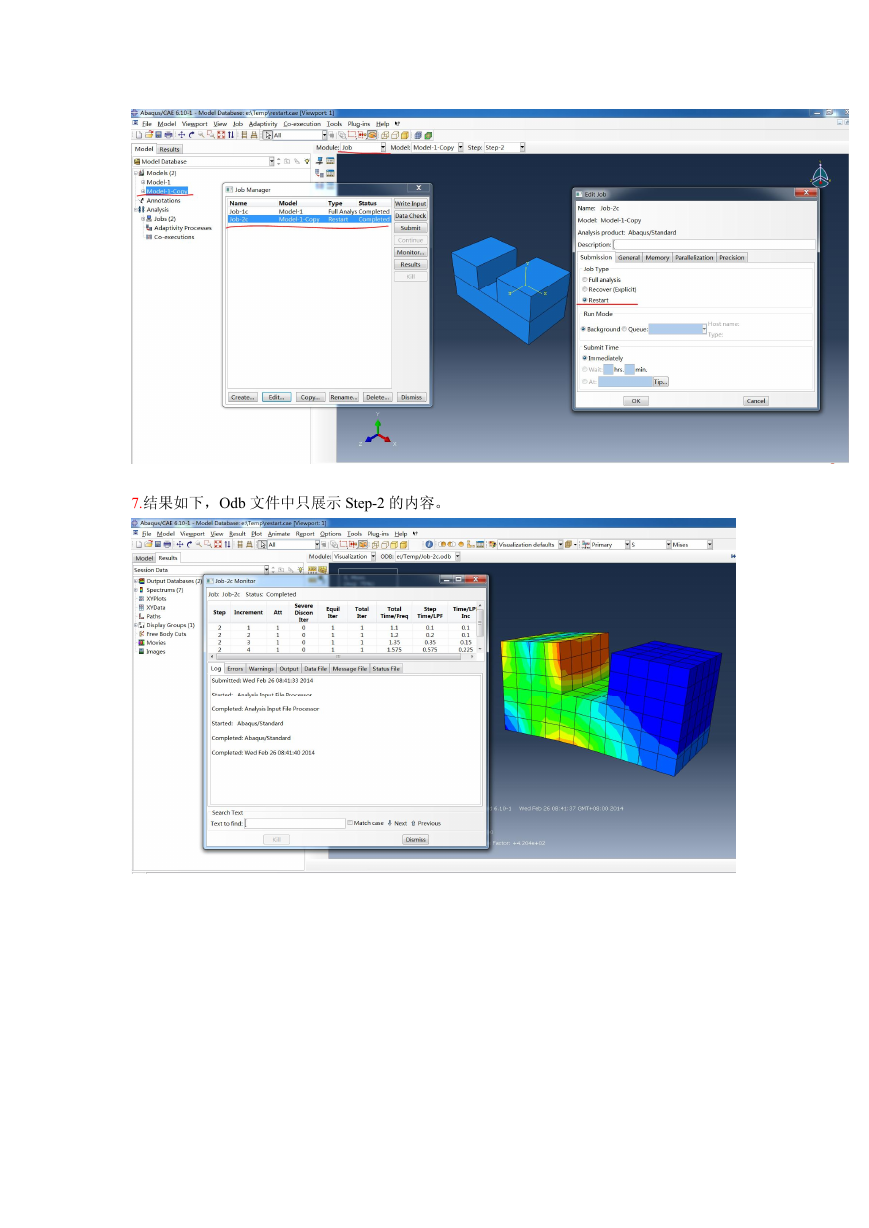

7.结果如下，Odb 文件中只展示 Step-2 的内容。

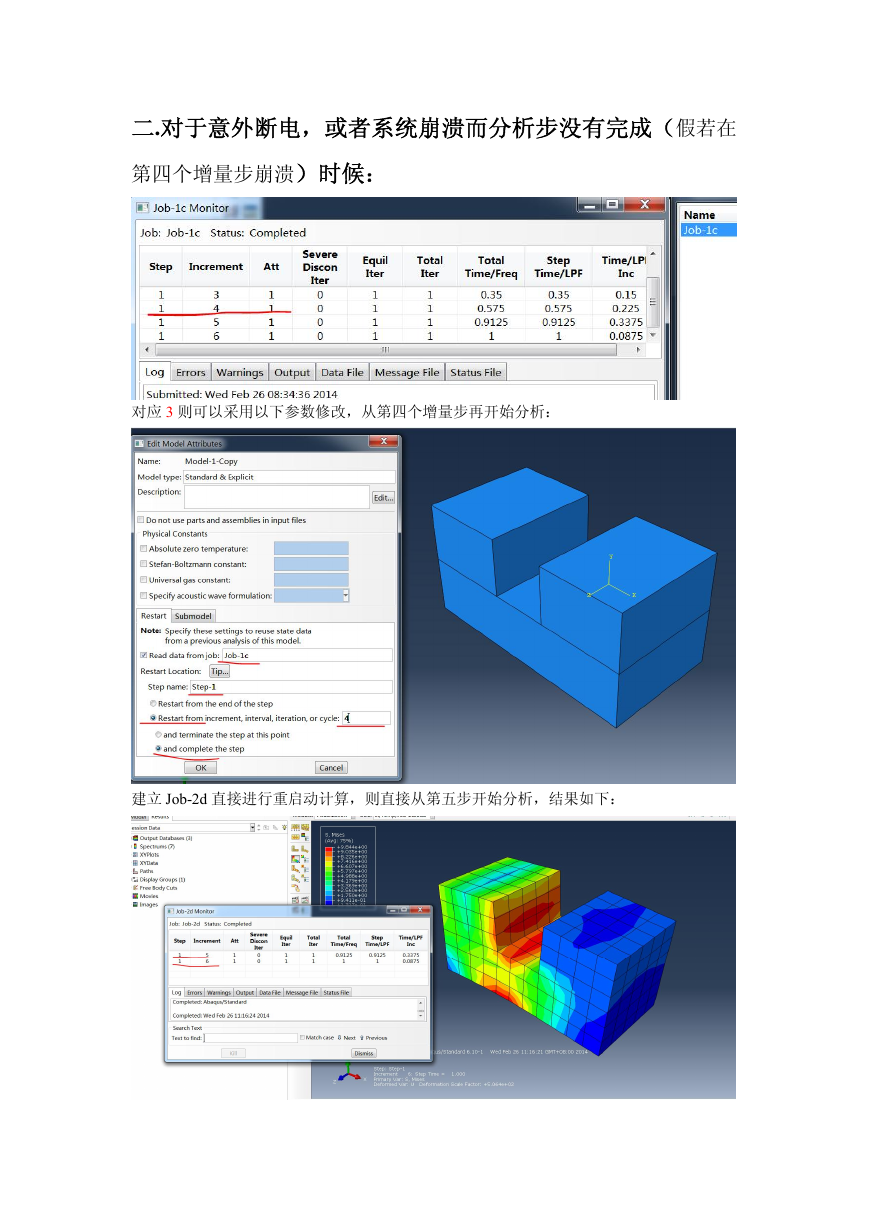

二.对于意外断电，或者系统崩溃而分析步没有完成（假若在第四个增量步崩溃）时候：对应 3 则可以采用以下参数修改，从第四个增量步再开始分析：建立 Job-2d 直接进行重启动计算，则直接从第五步开始分析，结果如下：
