优派投影机-PJD7383/ PJD7383i说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：6.70M 资料格式：pdf 举报版权申诉

第1页 / 共90页

第2页 / 共90页

第3页 / 共90页

第4页 / 共90页

第5页 / 共90页

第6页 / 共90页

第7页 / 共90页

第8页 / 共90页

PJD7583w_7383_7583wi_7383i_UG_SCH.pdf

重要安全说明

安全说明

投影机天花板悬挂安装的安全说明

简介

投影机特点

物品清单

标准附件

可选附件

投影机外观视图

控制装置和功能

投影机

遥控器

投影机定位

选择位置

投影尺寸

PJD7383/PJD7383i

PJD7583w/PJD7583wi

连接

连接电脑或显示器

连接电脑

连接显示器

连接视频源设备

连接分量视频信号源设备

连接 S-视频信号源设备

连接复合视频信号源设备

通过投影机播放声音

s操作

启动投影机

使用菜单

使用密码功能

设置密码

如果忘记密码

进入密码恢复程序

更改密码

禁用密码功能

切换输入信号

调节投影图像

调节投影角度

自动调整图像

微调图像清晰度

校正梯形失真

放大并搜索细部

选择宽高比

优化图像

选择图像模式

使用屏幕颜色

在用户模式下微调图像质量

隐藏图像

锁定控制键

冻结图像

在高海拔环境下工作

创建您自己的启动画面

设置演示计时器

通过局域网控制投影机

有线 LAN 连接

WLAN 连接

重置网络设置

通过网页浏览器控制投影机

通过 vsPresenter 显示图像

显示 USB 存储设备中的图片

使用 PointBlank 投影笔（仅 PJD7383i/ PJD7583wi）

在待机模式下使用投影机

关闭投影机

菜单操作

菜单系统

菜单说明

维护

维护投影机

清洁镜头

清洁投影机外壳

存储投影机

运输投影机

灯泡信息

计算灯泡使用时间

延长灯泡使用寿命

更换灯泡的时间

更换灯泡

指示灯

故障排除

规格

投影机规格

外形尺寸

吊装

时序表

版权信息

附录

红外遥控器一览表

RS232 命令表

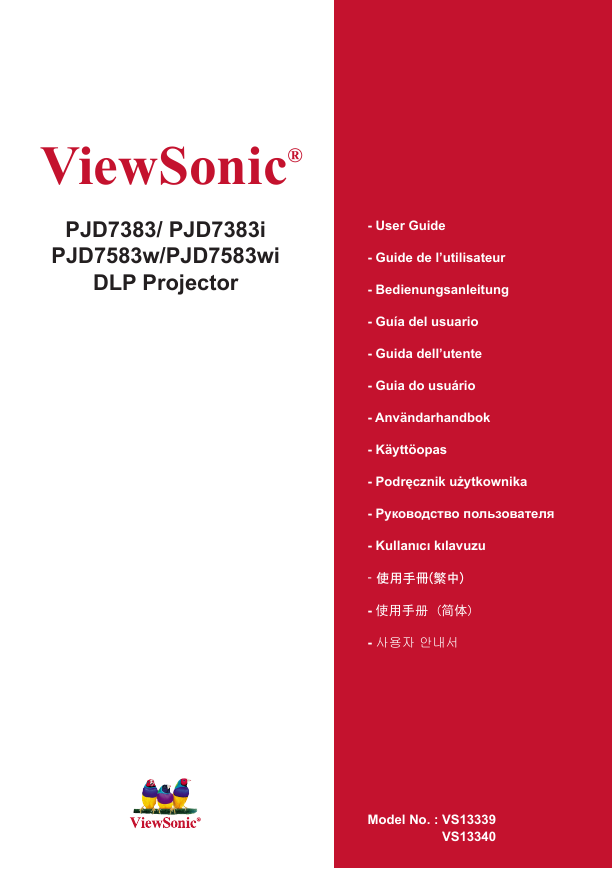

ViewSonic® PJD7383/ PJD7383i PJD7583w/PJD7583wi DLP Projector - User Guide - Guide de l’utilisateur - Bedienungsanleitung - Guía del usuario - Guida dell’utente - Guia do usuário - Användarhandbok - Käyttöopas - Podręcznik użytkownika - Pyководство пользователя - Kullanιcι kιlavuzu - 使用手冊(繁中) - 使用手册 (简体) - 사용자 안내서 Model No. : VS13339 VS13340

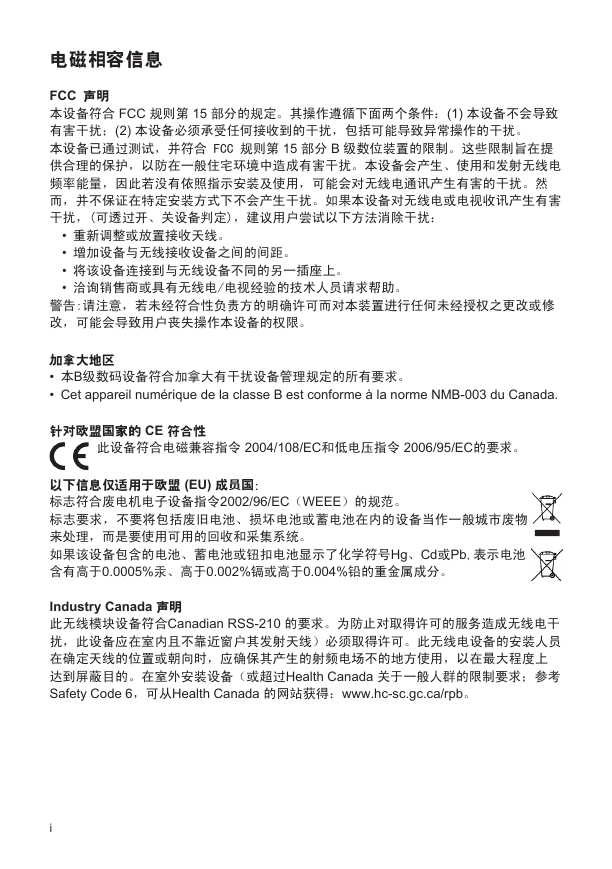

电磁相容信息 FCC 声明本设备符合 FCC 规则第 15 部分的规定。其操作遵循下面两个条件：(1) 本设备不会导致有害干扰；(2) 本设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。本设备已通过测试，并符合 FCC 规则第 15 部分 B 级数位装置的限制。这些限制旨在提供合理的保护，以防在一般住宅环境中造成有害干扰。本设备会产生、使用和发射无线电频率能量，因此若没有依照指示安装及使用，可能会对无线电通讯产生有害的干扰。然而，并不保证在特定安装方式下不会产生干扰。如果本设备对无线电或电视收讯产生有害干扰，(可透过开、关设备判定)，建议用户尝试以下方法消除干扰： • 重新调整或放置接收天线。 • 增加设备与无线接收设备之间的间距。 • 将该设备连接到与无线设备不同的另一插座上。 • 洽询销售商或具有无线电/电视经验的技术人员请求帮助。警告:请注意，若未经符合性负责方的明确许可而对本装置进行任何未经授权之更改或修改，可能会导致用户丧失操作本设备的权限。加拿大地区 • 本B级数码设备符合加拿大有干扰设备管理规定的所有要求。 • Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. 针对欧盟国家的 CE 符合性此设备符合电磁兼容指令 2004/108/EC和低电压指令 2006/95/EC的要求。以下信息仅适用于欧盟 (EU) 成员国：标志符合废电机电子设备指令2002/96/EC（WEEE）的规范。标志要求，不要将包括废旧电池、损坏电池或蓄电池在内的设备当作一般城市废物来处理，而是要使用可用的回收和采集系统。如果该设备包含的电池、蓄电池或钮扣电池显示了化学符号Hg、Cd或Pb,表示电池含有高于0.0005%汞、高于0.002%镉或高于0.004%铅的重金属成分。 Industry Canada 声明此无线模块设备符合Canadian RSS-210 的要求。为防止对取得许可的服务造成无线电干扰，此设备应在室内且不靠近窗户其发射天线）必须取得许可。此无线电设备的安装人员在确定天线的位置或朝向时，应确保其产生的射频电场不的地方使用，以在最大程度上达到屏蔽目的。在室外安装设备（或超过Health Canada 关于一般人群的限制要求；参考 Safety Code 6，可从Health Canada 的网站获得：www.hc-sc.gc.ca/rpb。 i

重要的安全指示 1. 阅读指示。 2. 保管指示。 3. 注意警告事项。 4. 遵照指示。 5. 请勿在靠近水的地方使用本设备。警告: 为减低火灾或电击的危险, 请勿将此产品暴露在雨或潮湿的环境中”。 6. 仅用干布擦干净。 7. 切勿堵住任何的通风孔。按照厂商的指示安装。 8. 请勿在靠近，如散热器、热记录器、火炉或其他任何能够产生热量的仪器(如扩音器) 的地方安装本设备。 9. 请勿忽视极性和接地型插头的安全作用。极性插头有两片，其中一片比另一片宽。接地型插头有两片，还有一个接地叉子。宽的一片或第三个叉子为您提供安全。如果插头不能插入电源插座，请找电工来替换旧的插座。 10. 保护电源线的插头、插座及其他与设备连接部位，免受行人践踏或物品挤压。务必将电源插座靠近设备，这样方便使用。 11. 仅使用制造商所指定之装置/ 附件。 12. 只能使用由制造商指定或与本设备一起出售之推车、座架、三脚架、托架、或桌子。在移动设备与推车的整体组合时，务必十分小心，避免在翻倒时受伤。 13. 长期不使用时，请将电源插头拔出。 14. 请专业人员来检修。当设备受损时，如电源线或插头损坏、被液体溅到或是物体落在设备上、设备被雨淋了或受潮、不能正常工作或掉到地上，必须接受维修。 15 当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。 ii

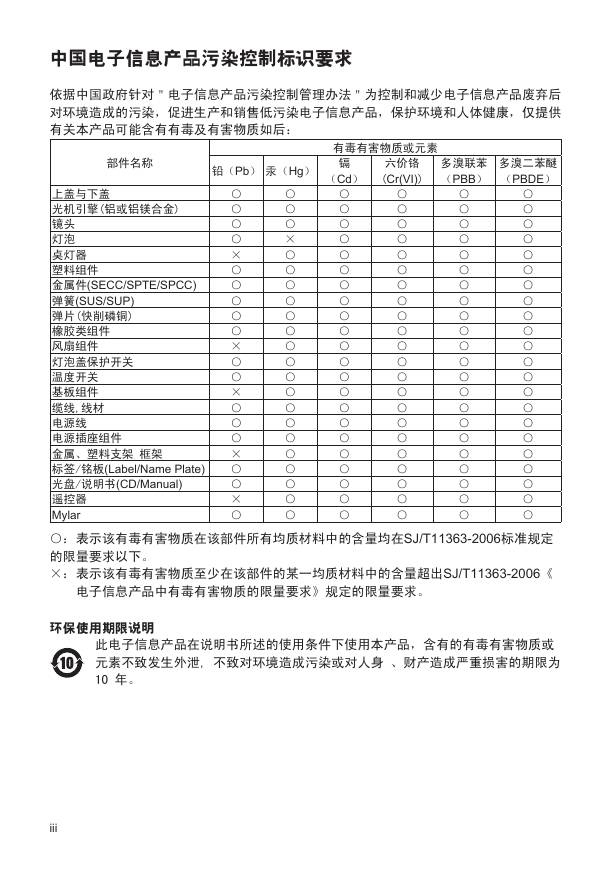

中国电子信息产品污染控制标识要求依据中国政府针对＂电子信息产品污染控制管理办法＂为控制和减少电子信息产品废弃后对环境造成的污染，促进生产和销售低污染电子信息产品，保护环境和人体健康，仅提供有关本产品可能含有有毒及有害物质如后：部件名称铅（Pb）汞（Hg）有毒有害物质或元素镉（Cd）六价铬 (Cr(VI)) 多溴联苯（PBB）多溴二苯醚（PBDE） ○ ○ ○ ○ × ○ ○ ○ ○ ○ × ○ ○ × ○ ○ ○ × ○ ○ × ○ 上盖与下盖光机引擎(铝或铝镁合金) 镜头灯泡奌灯器塑料组件金属件(SECC/SPTE/SPCC) 弹簧(SUS/SUP) 弹片(快削磷铜) 橡胶类组件风扇组件灯泡盖保护开关温度开关基板组件缆线,线材电源线电源插座组件金属、塑料支架框架标签/铭板(Label/Name Plate) 光盘/说明书(CD/Manual) 遥控器 Mylar ○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006《 ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 电子信息产品中有毒有害物质的限量要求》规定的限量要求。环保使用期限说明此电子信息产品在说明书所述的使用条件下使用本产品，含有的有毒有害物质或元素不致发生外泄, 不致对环境造成污染或对人身、财产造成严重损害的期限为 10 年。 iii

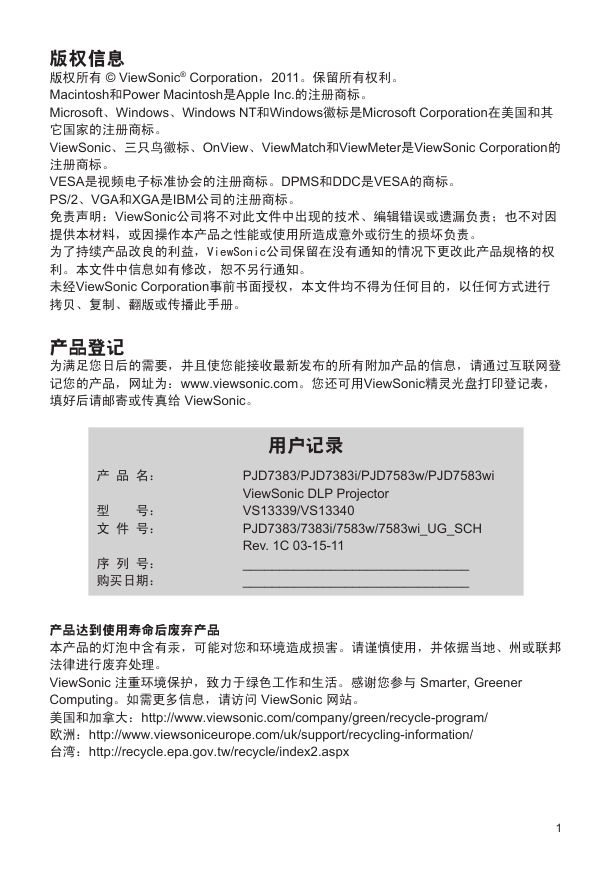

版权信息版权所有 © ViewSonic® Corporation，2011。保留所有权利。 Macintosh和Power Macintosh是Apple Inc.的注册商标。 Microsoft、Windows、Windows NT和Windows徽标是Microsoft Corporation在美国和其它国家的注册商标。 ViewSonic、三只鸟徽标、OnView、ViewMatch和ViewMeter是ViewSonic Corporation的注册商标。 VESA是视频电子标准协会的注册商标。DPMS和DDC是VESA的商标。 PS/2、VGA和XGA是IBM公司的注册商标。免责声明：ViewSonic公司将不对此文件中出现的技术、编辑错误或遗漏负责；也不对因提供本材料，或因操作本产品之性能或使用所造成意外或衍生的损坏负责。为了持续产品改良的利益，ViewSonic公司保留在没有通知的情况下更改此产品规格的权利。本文件中信息如有修改，恕不另行通知。未经ViewSonic Corporation事前书面授权，本文件均不得为任何目的，以任何方式进行拷贝、复制、翻版或传播此手册。产品登记为满足您日后的需要，并且使您能接收最新发布的所有附加产品的信息，请通过互联网登记您的产品，网址为：www.viewsonic.com。您还可用ViewSonic精灵光盘打印登记表，填好后请邮寄或传真给 ViewSonic。产品名：型　　号：文件号：序列号：购买日期：用户记录 PJD7383/PJD7383i/PJD7583w/PJD7583wi ViewSonic DLP Projector VS13339/VS13340 PJD7383/7383i/7583w/7583wi_UG_SCH Rev. 1C 03-15-11 _______________________________ _______________________________ 产品达到使用寿命后废弃产品本产品的灯泡中含有汞，可能对您和环境造成损害。请谨慎使用，并依据当地、州或联邦法律进行废弃处理。 ViewSonic 注重环境保护，致力于绿色工作和生活。感谢您参与 Smarter, Greener Computing。如需更多信息，请访问 ViewSonic 网站。美国和加拿大：http://www.viewsonic.com/company/green/recycle-program/ 欧洲：http://www.viewsoniceurope.com/uk/support/recycling-information/ 台湾：http://recycle.epa.gov.tw/recycle/index2.aspx 1

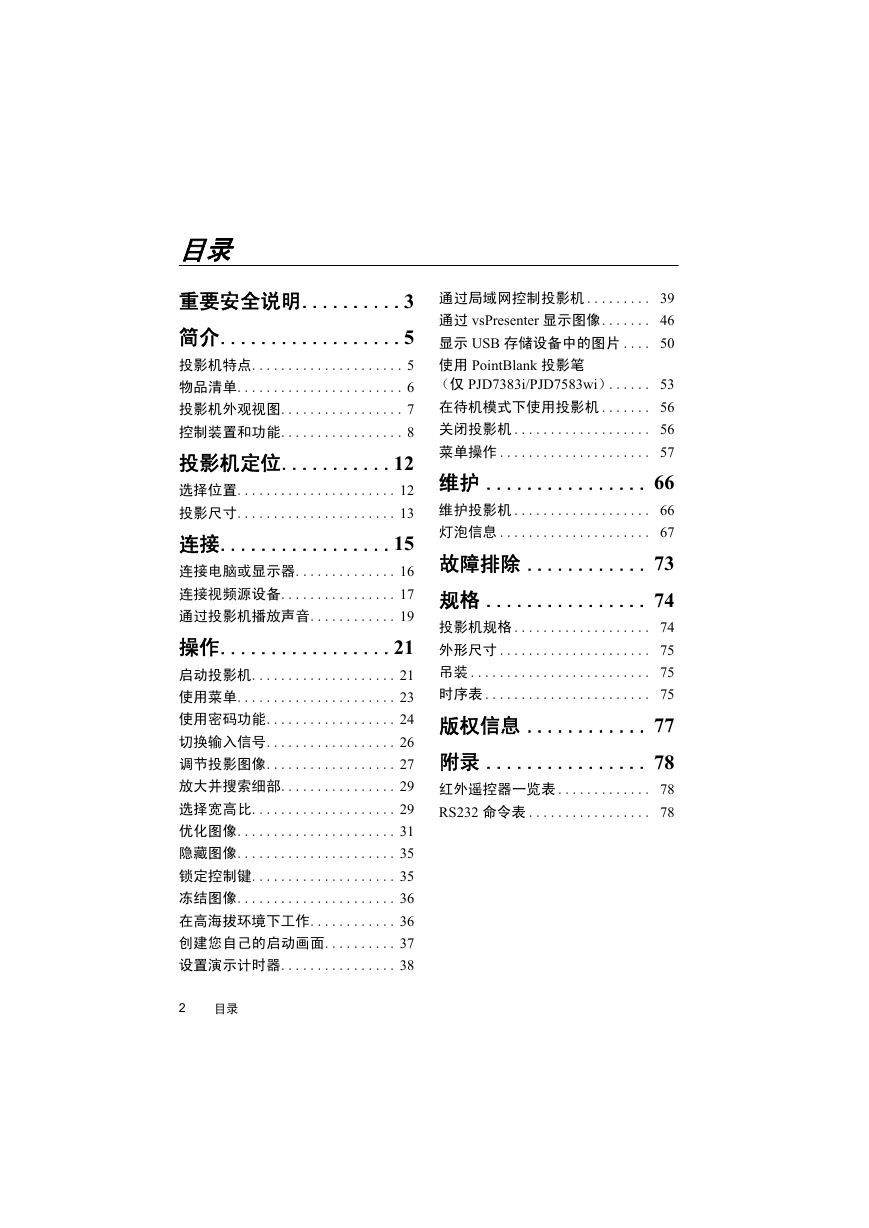

通过局域网控制投影机 ......... 39 通过 vsPresenter 显示图像....... 46 显示 USB 存储设备中的图片 .... 50 使用 PointBlank 投影笔（仅 PJD7383i/PJD7583wi）...... 53 在待机模式下使用投影机 ....... 56 关闭投影机 ................... 56 菜单操作 ..................... 57 维护 ................ 66 维护投影机 ................... 66 灯泡信息 ..................... 67 故障排除 ............ 73 规格 ................ 74 投影机规格 ................... 74 外形尺寸 ..................... 75 吊装 ......................... 75 时序表 ....................... 75 版权信息 ............ 77 附录 ................ 78 红外遥控器一览表 ............. 78 RS232 命令表 ................. 78 目录重要安全说明..........3 简介..................5 投影机特点..................... 5 物品清单....................... 6 投影机外观视图................. 7 控制装置和功能................. 8 投影机定位...........12 选择位置...................... 12 投影尺寸...................... 13 连接.................15 连接电脑或显示器.............. 16 连接视频源设备................ 17 通过投影机播放声音............ 19 操作.................21 启动投影机.................... 21 使用菜单...................... 23 使用密码功能.................. 24 切换输入信号.................. 26 调节投影图像.................. 27 放大并搜索细部................ 29 选择宽高比.................... 29 优化图像...................... 31 隐藏图像...................... 35 锁定控制键.................... 35 冻结图像...................... 36 在高海拔环境下工作............ 36 创建您自己的启动画面.......... 37 设置演示计时器................ 38 2 目录

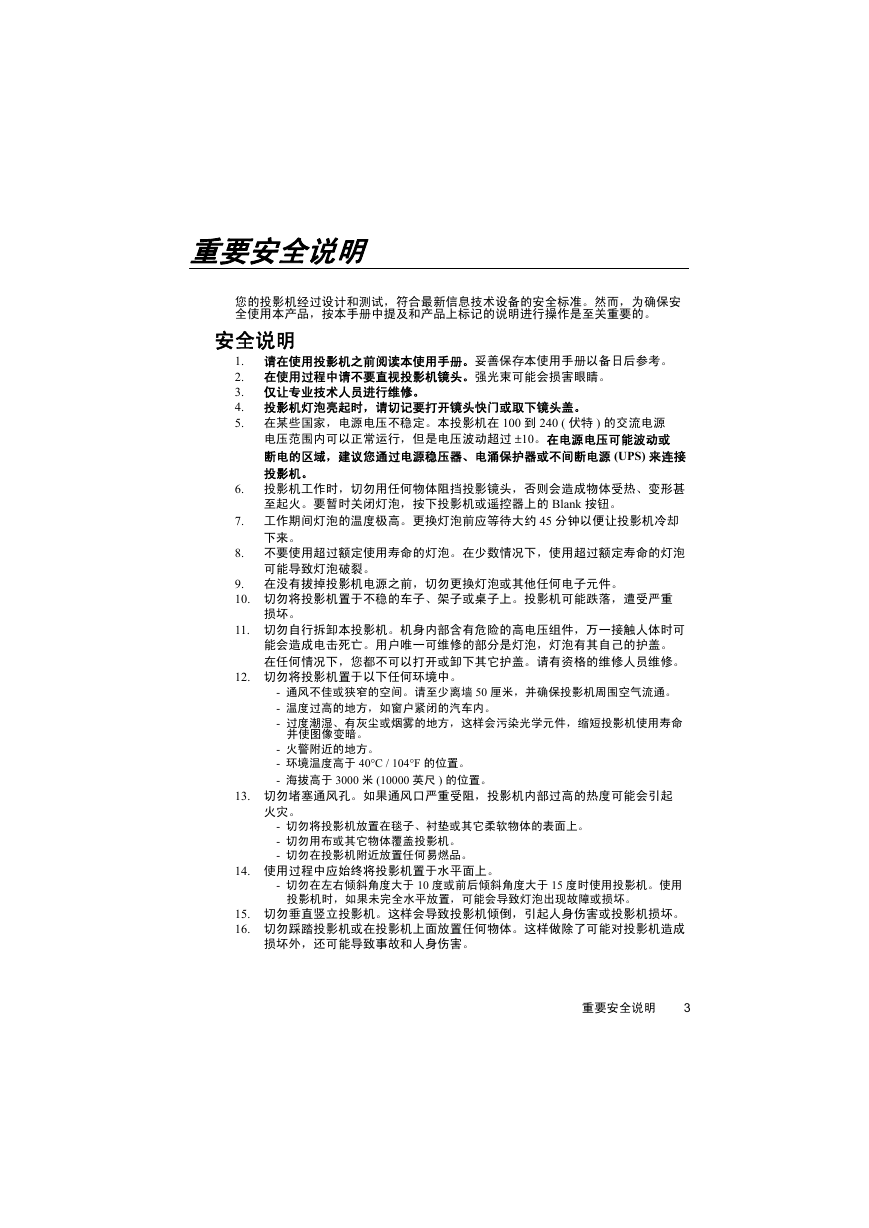

重要安全说明您的投影机经过设计和测试，符合最新信息技术设备的安全标准。然而，为确保安全使用本产品，按本手册中提及和产品上标记的说明进行操作是至关重要的。安全说明 1. 请在使用投影机之前阅读本使用手册。妥善保存本使用手册以备日后参考。 2. 在使用过程中请不要直视投影机镜头。强光束可能会损害眼睛。 3. 仅让专业技术人员进行维修。 4. 投影机灯泡亮起时，请切记要打开镜头快门或取下镜头盖。 5. 在某些国家，电源电压不稳定。本投影机在 100 到 240 ( 伏特 ) 的交流电源电压范围内可以正常运行，但是电压波动超过 10。在电源电压可能波动或断电的区域，建议您通过电源稳压器、电涌保护器或不间断电源 (UPS) 来连接投影机。 6. 投影机工作时，切勿用任何物体阻挡投影镜头，否则会造成物体受热、变形甚至起火。要暂时关闭灯泡，按下投影机或遥控器上的 Blank 按钮。 7. 工作期间灯泡的温度极高。更换灯泡前应等待大约 45 分钟以便让投影机冷却下来。 8. 不要使用超过额定使用寿命的灯泡。在少数情况下，使用超过额定寿命的灯泡可能导致灯泡破裂。 9. 在没有拔掉投影机电源之前，切勿更换灯泡或其他任何电子元件。 10. 切勿将投影机置于不稳的车子、架子或桌子上。投影机可能跌落，遭受严重损坏。 11. 切勿自行拆卸本投影机。机身内部含有危险的高电压组件，万一接触人体时可能会造成电击死亡。用户唯一可维修的部分是灯泡，灯泡有其自己的护盖。在任何情况下，您都不可以打开或卸下其它护盖。请有资格的维修人员维修。 12. 切勿将投影机置于以下任何环境中。 - 通风不佳或狭窄的空间。请至少离墙 50 厘米，并确保投影机周围空气流通。 - 温度过高的地方，如窗户紧闭的汽车内。 - 过度潮湿、有灰尘或烟雾的地方，这样会污染光学元件，缩短投影机使用寿命并使图像变暗。 - 火警附近的地方。 - 环境温度高于 40°C / 104°F 的位置。 - 海拔高于 3000 米 (10000 英尺 ) 的位置。 13. 切勿堵塞通风孔。如果通风口严重受阻，投影机内部过高的热度可能会引起火灾。 - 切勿将投影机放置在毯子、衬垫或其它柔软物体的表面上。 - 切勿用布或其它物体覆盖投影机。 - 切勿在投影机附近放置任何易燃品。 14. 使用过程中应始终将投影机置于水平面上。 - 切勿在左右倾斜角度大于 10 度或前后倾斜角度大于 15 度时使用投影机。使用投影机时，如果未完全水平放置，可能会导致灯泡出现故障或损坏。 15. 切勿垂直竖立投影机。这样会导致投影机倾倒，引起人身伤害或投影机损坏。 16. 切勿踩踏投影机或在投影机上面放置任何物体。这样做除了可能对投影机造成损坏外，还可能导致事故和人身伤害。重要安全说明 3

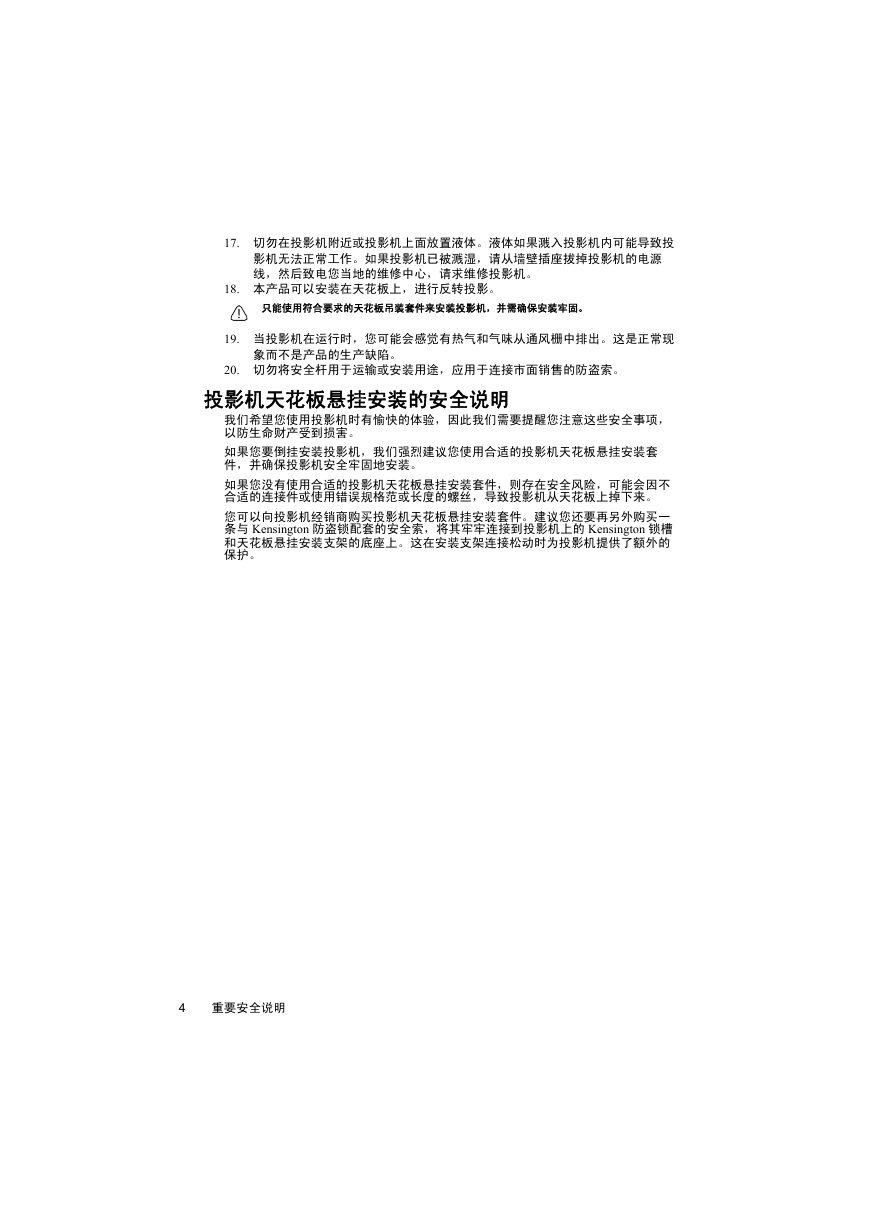

17. 切勿在投影机附近或投影机上面放置液体。液体如果溅入投影机内可能导致投影机无法正常工作。如果投影机已被溅湿，请从墙壁插座拔掉投影机的电源线，然后致电您当地的维修中心，请求维修投影机。 18. 本产品可以安装在天花板上，进行反转投影。只能使用符合要求的天花板吊装套件来安装投影机，并需确保安装牢固。 19. 当投影机在运行时，您可能会感觉有热气和气味从通风栅中排出。这是正常现象而不是产品的生产缺陷。 20. 切勿将安全杆用于运输或安装用途，应用于连接市面销售的防盗索。投影机天花板悬挂安装的安全说明我们希望您使用投影机时有愉快的体验，因此我们需要提醒您注意这些安全事项，以防生命财产受到损害。如果您要倒挂安装投影机，我们强烈建议您使用合适的投影机天花板悬挂安装套件，并确保投影机安全牢固地安装。如果您没有使用合适的投影机天花板悬挂安装套件，则存在安全风险，可能会因不合适的连接件或使用错误规格范或长度的螺丝，导致投影机从天花板上掉下来。您可以向投影机经销商购买投影机天花板悬挂安装套件。建议您还要再另外购买一条与 Kensington 防盗锁配套的安全索，将其牢牢连接到投影机上的 Kensington 锁槽和天花板悬挂安装支架的底座上。这在安装支架连接松动时为投影机提供了额外的保护。 4 重要安全说明
