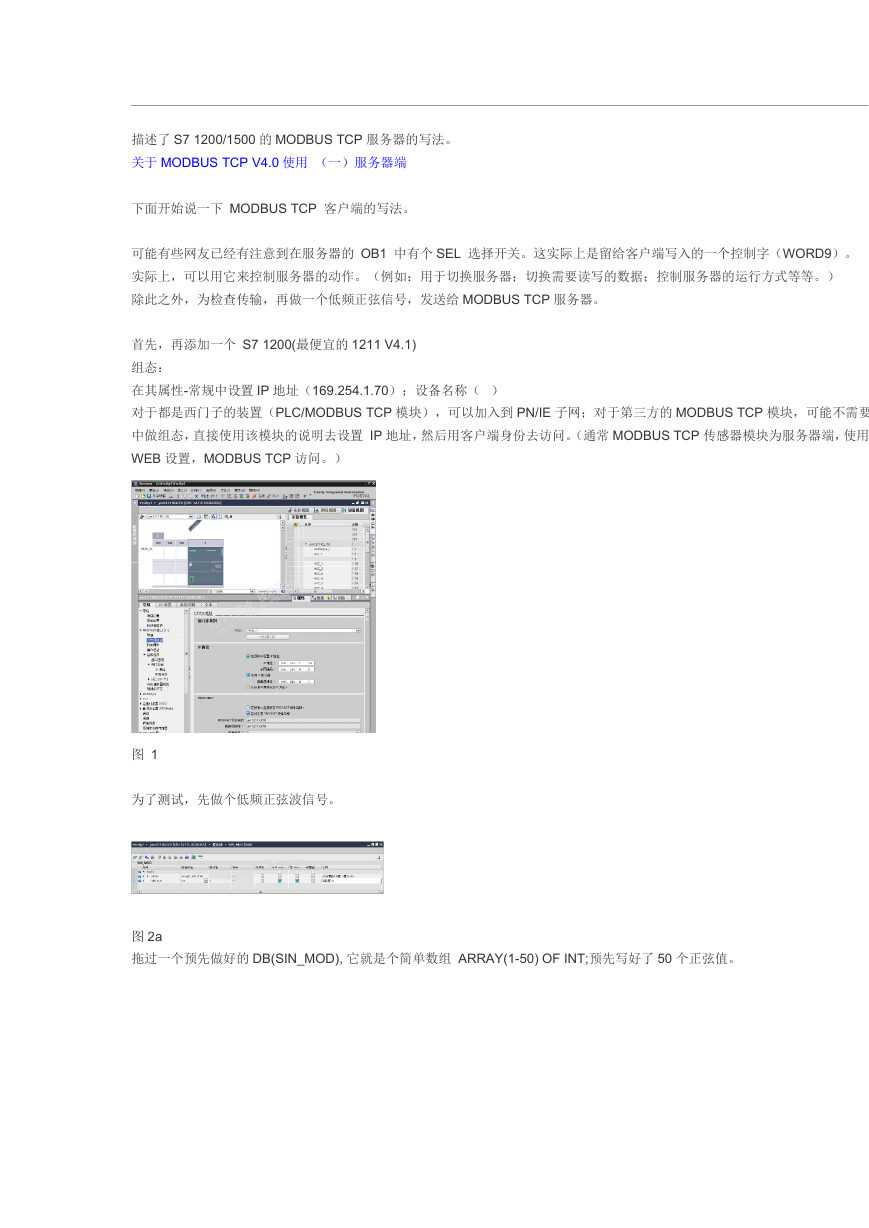

    描述了 S7 1200/1500 的 MODBUS TCP 服务器的写法。 关于 MODBUS TCP V4.0 使用 （一）服务器端 下面开始说一下 MODBUS TCP 客户端的写法。 可能有些网友已经有注意到在服务器的 OB1 中有个 SEL 选择开关。这实际上是留给客户端写入的一个控制字（WORD9）。 实际上，可以用它来控制服务器的动作。（例如：用于切换服务器；切换需要读写的数据；控制服务器的运行方式等等。） 除此之外，为检查传输，再做一个低频正弦信号，发送给 MODBUS TCP 服务器。 首先，再添加一个 S7 1200(最便宜的 1211 V4.1) 组态： 在其属性-常规中设置 IP 地址（169.254.1.70）；设备名称（ ） 对于都是西门子的装置（PLC/MODBUS TCP 模块），可以加入到 PN/IE 子网；对于第三方的 MODBUS TCP 模块，可能不需要在项目 中做组态，直接使用该模块的说明去设置 IP 地址，然后用客户端身份去访问。（通常 MODBUS TCP 传感器模块为服务器端，使用 TCP/IP WEB 设置，MODBUS TCP 访问。） 图 1 为了测试，先做个低频正弦波信号。 图 2a 拖过一个预先做好的 DB(SIN_MOD), 它就是个简单数组 ARRAY(1-50) OF INT;预先写好了 50 个正弦值。

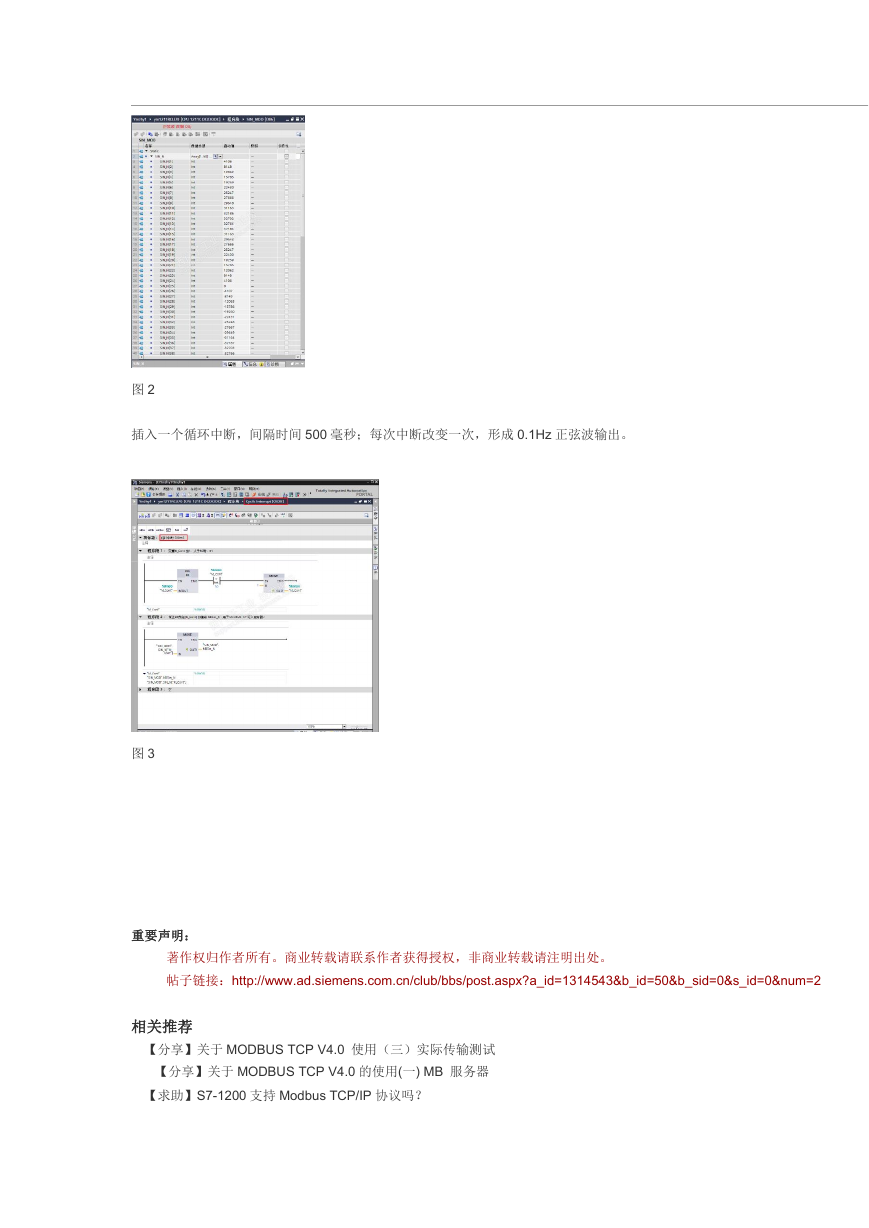

    图 2 插入一个循环中断，间隔时间 500 毫秒；每次中断改变一次，形成 0.1Hz 正弦波输出。 图 3 重要声明： 著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。 帖子链接：http://www.ad.siemens.com.cn/club/bbs/post.aspx?a_id=1314543&b_id=50&b_sid=0&s_id=0&num=2 相关推荐  【分享】关于 MODBUS TCP V4.0 使用（三）实际传输测试 【分享】关于 MODBUS TCP V4.0 的使用(一) MB 服务器  【求助】S7-1200 支持 Modbus TCP/IP 协议吗？

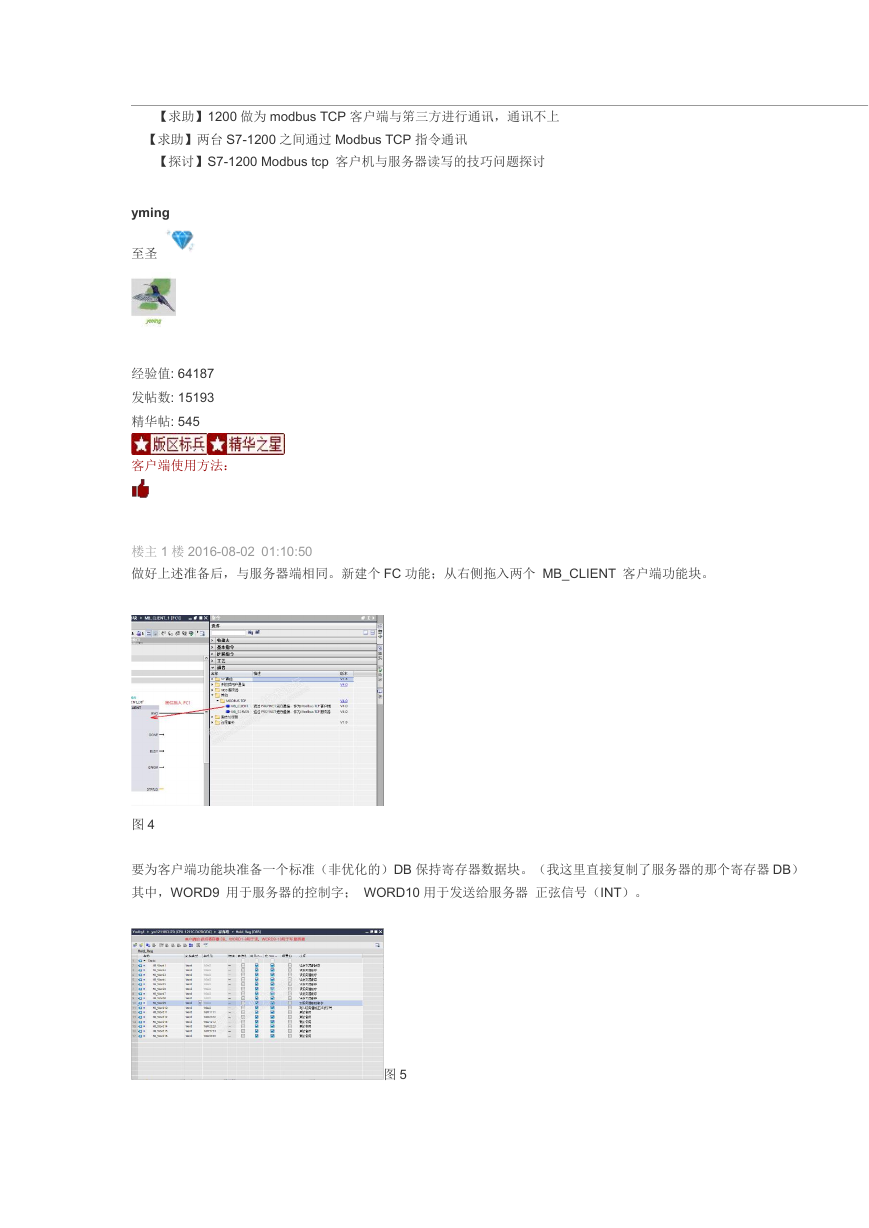

    【求助】1200 做为 modbus TCP 客户端与笫三方进行通讯，通讯不上  【求助】两台 S7-1200 之间通过 Modbus TCP 指令通讯 【探讨】S7-1200 Modbus tcp 客户机与服务器读写的技巧问题探讨 yming 至圣 经验值: 64187 发帖数: 15193 精华帖: 545 客户端使用方法： 楼主 1 楼 2016-08-02 01:10:50 做好上述准备后，与服务器端相同。新建个 FC 功能；从右侧拖入两个 MB_CLIENT 客户端功能块。 图 4 要为客户端功能块准备一个标准（非优化的）DB 保持寄存器数据块。（我这里直接复制了服务器的那个寄存器 DB） 其中，WORD9 用于服务器的控制字； WORD10 用于发送给服务器 正弦信号（INT）。 图 5

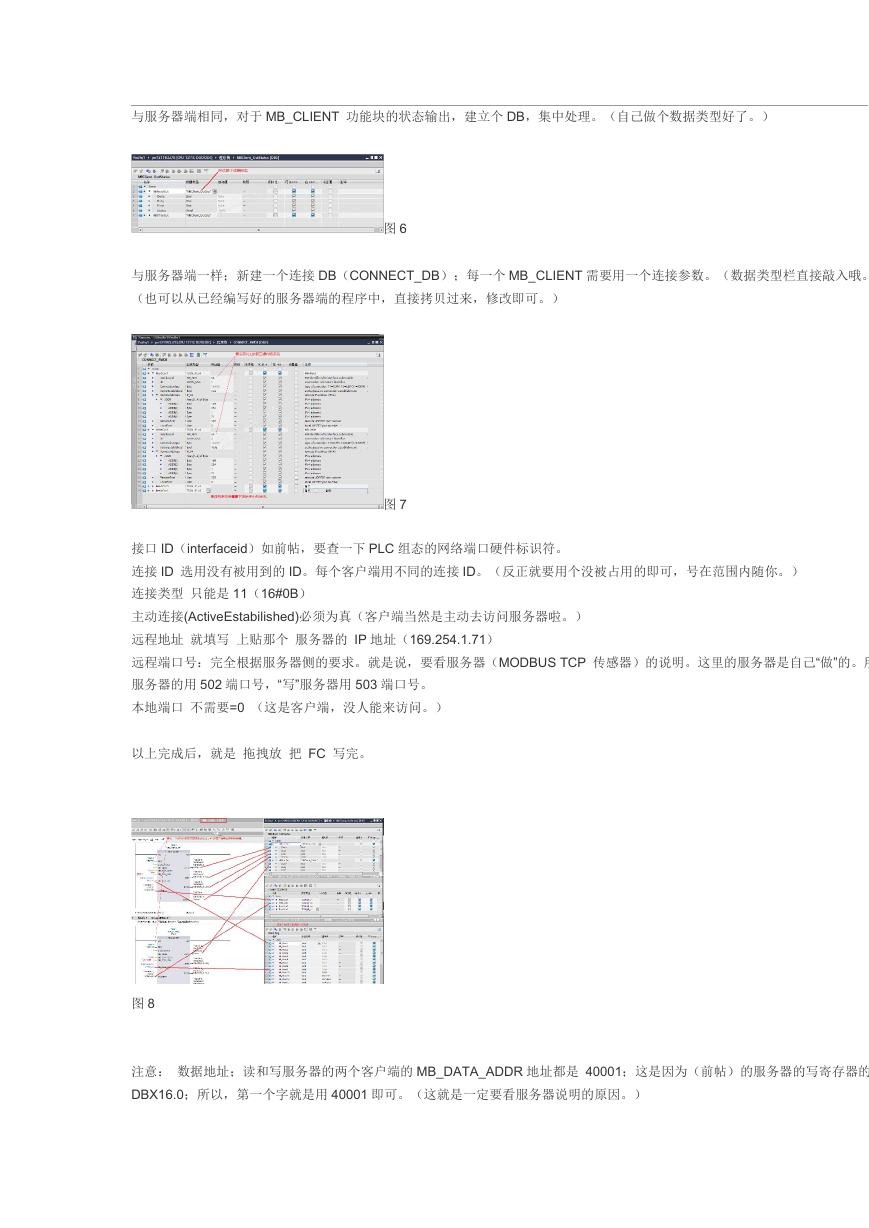

    与服务器端相同，对于 MB_CLIENT 功能块的状态输出，建立个 DB，集中处理。（自己做个数据类型好了。） 图 6 与服务器端一样；新建一个连接 DB（CONNECT_DB）；每一个 MB_CLIENT 需要用一个连接参数。（数据类型栏直接敲入哦。） （也可以从已经编写好的服务器端的程序中，直接拷贝过来，修改即可。） 图 7 接口 ID（interfaceid）如前帖，要查一下 PLC 组态的网络端口硬件标识符。 连接 ID 选用没有被用到的 ID。每个客户端用不同的连接 ID。（反正就要用个没被占用的即可，号在范围内随你。） 连接类型 只能是 11（16#0B） 主动连接(ActiveEstabilished)必须为真（客户端当然是主动去访问服务器啦。） 远程地址 就填写 上贴那个 服务器的 IP 地址（169.254.1.71） 远程端口号：完全根据服务器侧的要求。就是说，要看服务器（MODBUS TCP 传感器）的说明。这里的服务器是自己“做”的。所以“读” 服务器的用 502 端口号，“写”服务器用 503 端口号。 本地端口 不需要=0 （这是客户端，没人能来访问。） 以上完成后，就是 拖拽放 把 FC 写完。 图 8 注意： 数据地址；读和写服务器的两个客户端的 MB_DATA_ADDR 地址都是 40001；这是因为（前帖）的服务器的写寄存器的指针是 DBX16.0；所以，第一个字就是用 40001 即可。（这就是一定要看服务器说明的原因。）

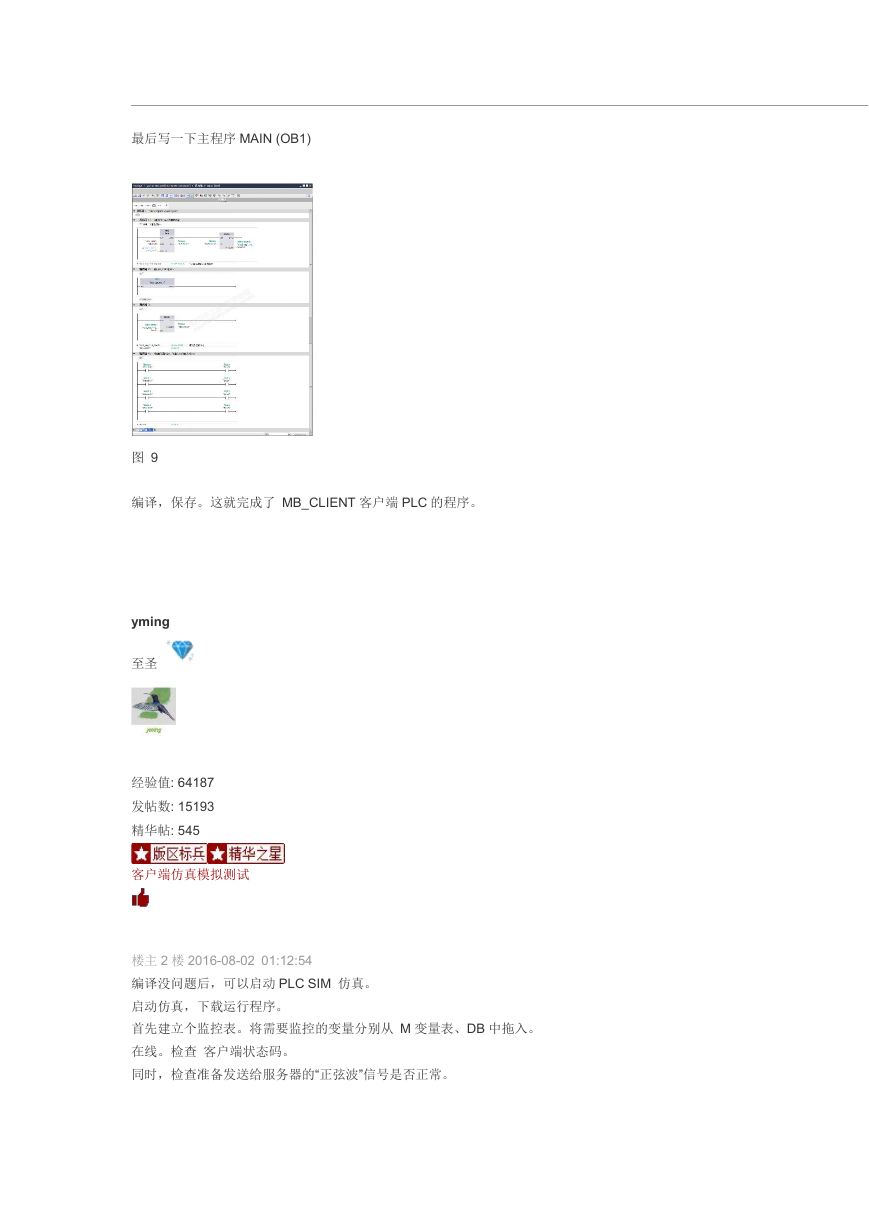

    最后写一下主程序 MAIN (OB1) 图 9 编译，保存。这就完成了 MB_CLIENT 客户端 PLC 的程序。 yming 至圣 经验值: 64187 发帖数: 15193 精华帖: 545 客户端仿真模拟测试 楼主 2 楼 2016-08-02 01:12:54 编译没问题后，可以启动 PLC SIM 仿真。 启动仿真，下载运行程序。 首先建立个监控表。将需要监控的变量分别从 M 变量表、DB 中拖入。 在线。检查 客户端状态码。 同时，检查准备发送给服务器的“正弦波”信号是否正常。

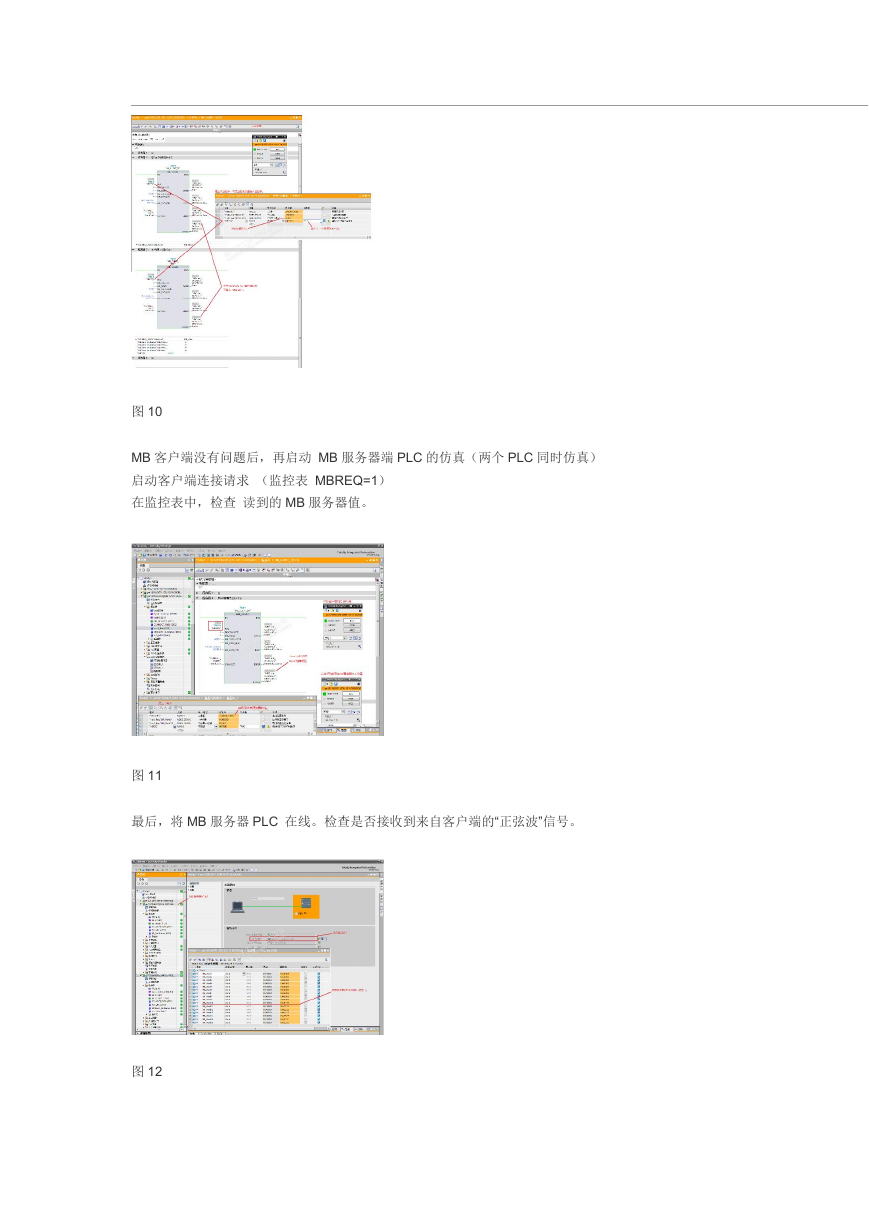

    图 10 MB 客户端没有问题后，再启动 MB 服务器端 PLC 的仿真（两个 PLC 同时仿真） 启动客户端连接请求 （监控表 MBREQ=1） 在监控表中，检查 读到的 MB 服务器值。 图 11 最后，将 MB 服务器 PLC 在线。检查是否接收到来自客户端的“正弦波”信号。 图 12

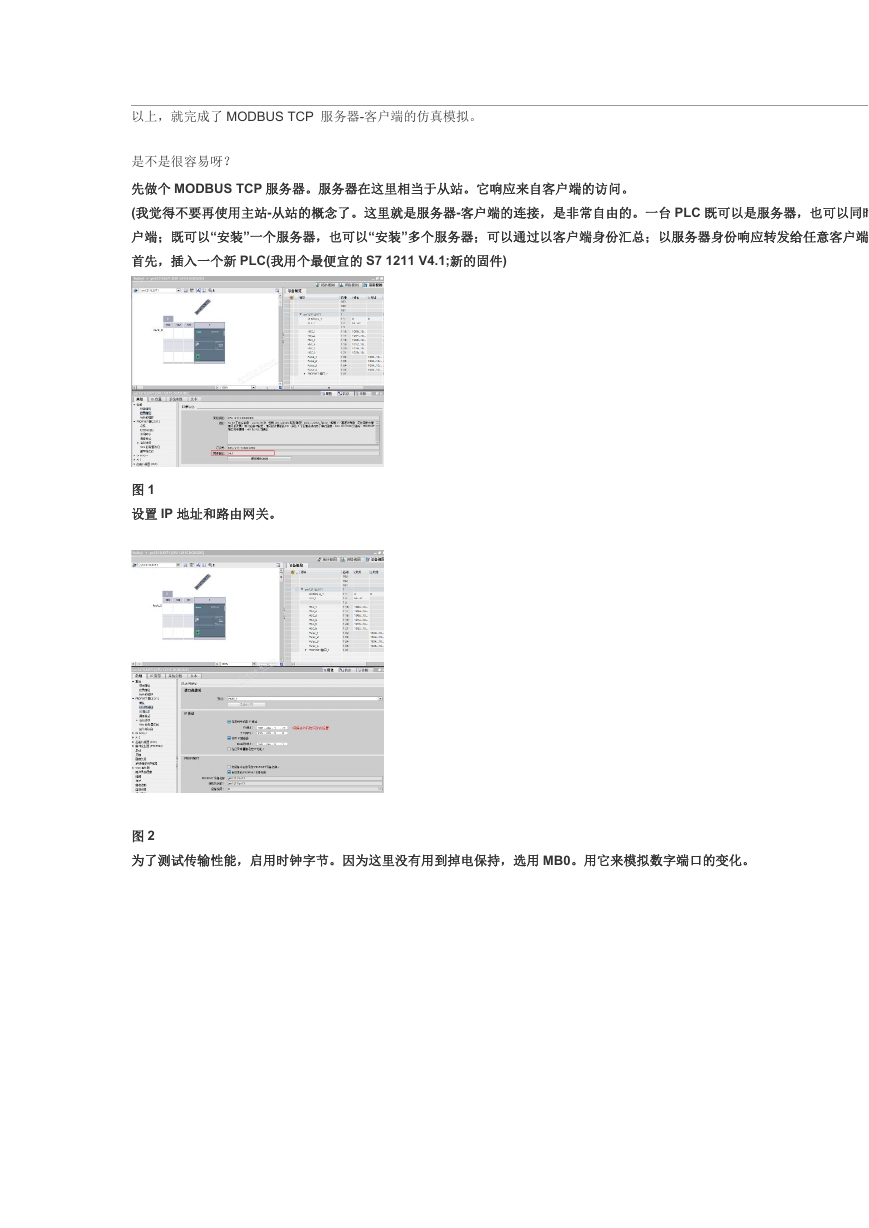

    以上，就完成了 MODBUS TCP 服务器-客户端的仿真模拟。 是不是很容易呀？ 先做个 MODBUS TCP 服务器。服务器在这里相当于从站。它响应来自客户端的访问。 (我觉得不要再使用主站-从站的概念了。这里就是服务器-客户端的连接，是非常自由的。一台 PLC 既可以是服务器，也可以同时作为客 户端；既可以“安装”一个服务器，也可以“安装”多个服务器；可以通过以客户端身份汇总；以服务器身份响应转发给任意客户端。) 首先，插入一个新 PLC(我用个最便宜的 S7 1211 V4.1;新的固件) 图 1 设置 IP 地址和路由网关。 图 2 为了测试传输性能，启用时钟字节。因为这里没有用到掉电保持，选用 MB0。用它来模拟数字端口的变化。

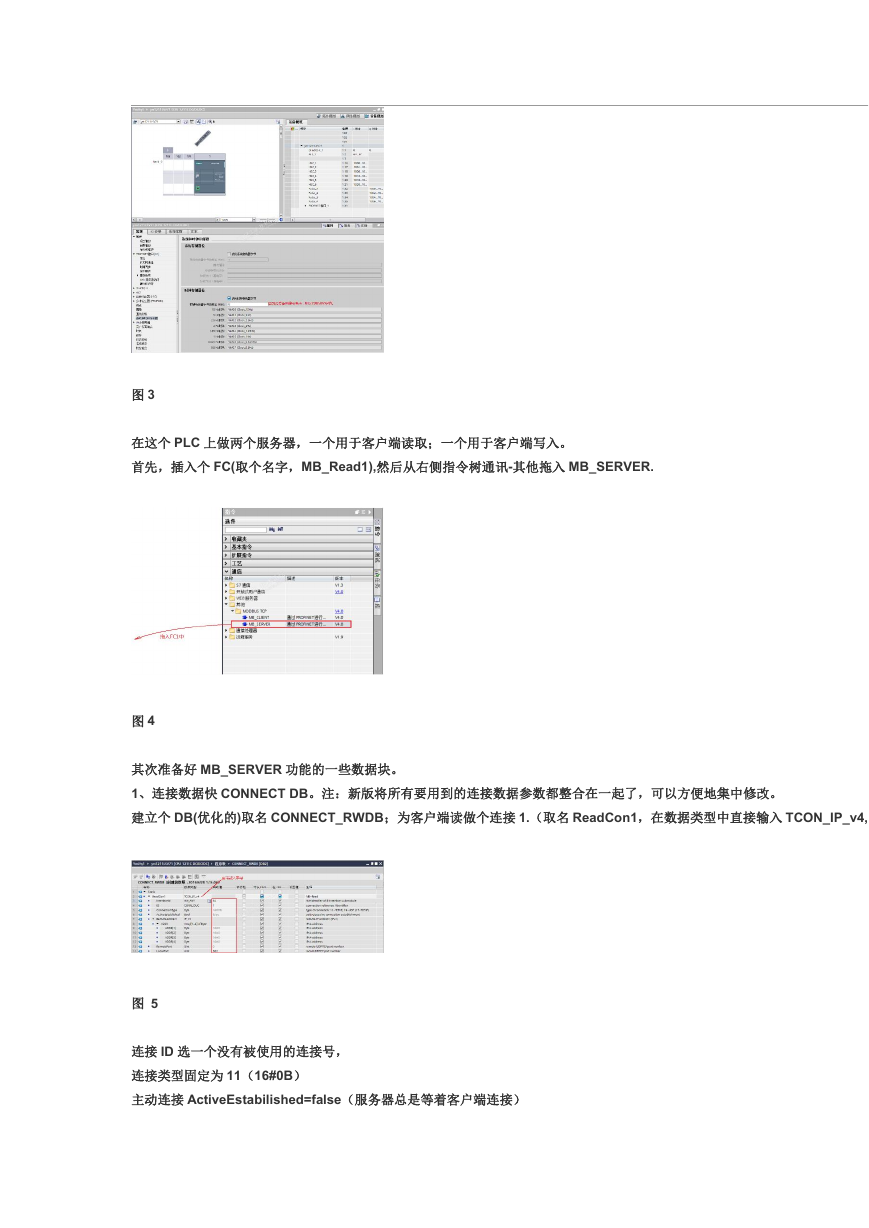

    图 3 在这个 PLC 上做两个服务器，一个用于客户端读取；一个用于客户端写入。 首先，插入个 FC(取个名字，MB_Read1),然后从右侧指令树通讯-其他拖入 MB_SERVER. 图 4 其次准备好 MB_SERVER 功能的一些数据块。 1、连接数据快 CONNECT DB。注：新版将所有要用到的连接数据参数都整合在一起了，可以方便地集中修改。 建立个 DB(优化的)取名 CONNECT_RWDB；为客户端读做个连接 1.（取名 ReadCon1，在数据类型中直接输入 TCON_IP_v4,回车） 图 5 连接 ID 选一个没有被使用的连接号， 连接类型固定为 11（16#0B） 主动连接 ActiveEstabilished=false（服务器总是等着客户端连接）
