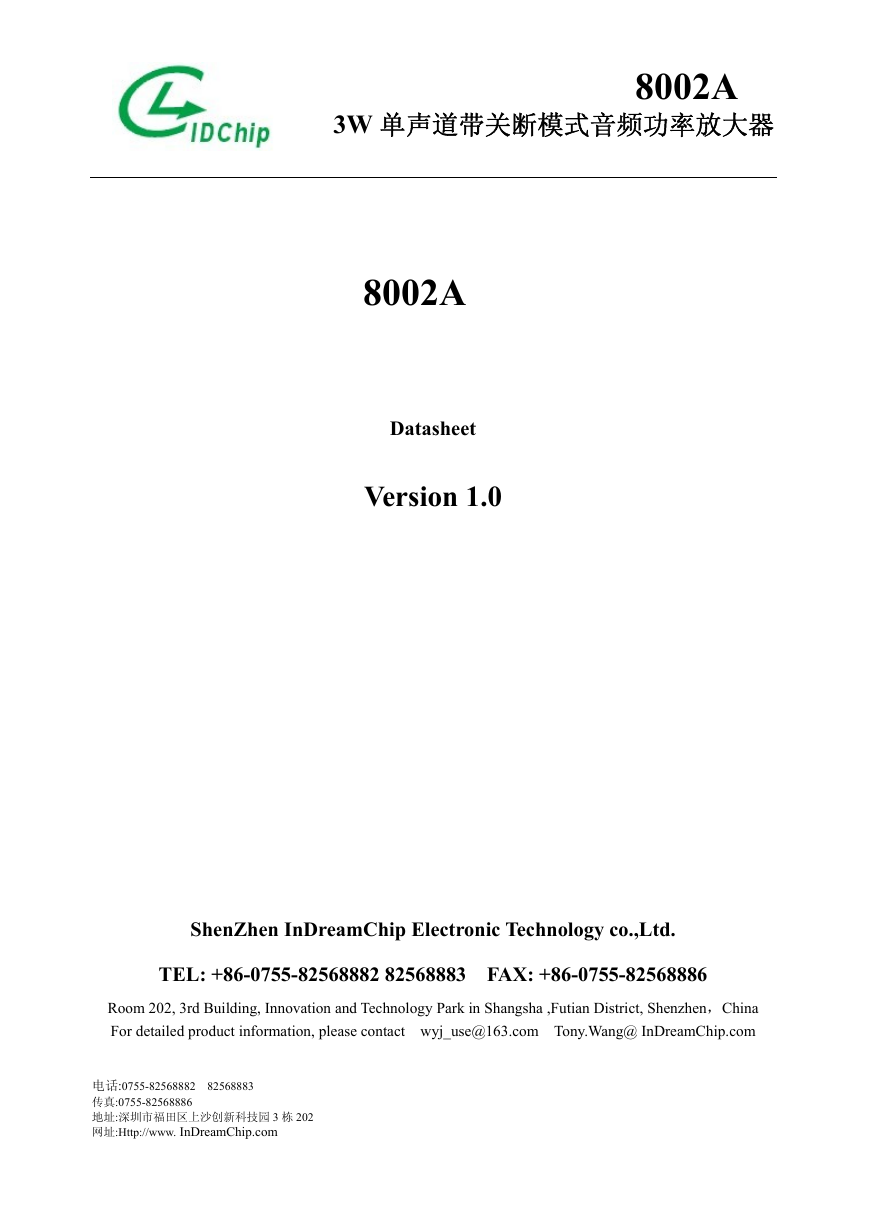

3W 单声道带关断模式音频功率放大器 8002A 8002A Datasheet Version 1.0 ShenZhen InDreamChip Electronic Technology co.,Ltd. TEL: +86-0755-82568882 82568883 FAX: +86-0755-82568886 Room 202, 3rd Building, Innovation and Technology Park in Shangsha ,Futian District, Shenzhen，China For detailed product information, please contact wyj_use@163.com Tony.Wang@ InDreamChip.com 电话:0755-82568882 82568883 传真:0755-82568886 地址:深圳市福田区上沙创新科技园 3 栋 202 网址:Http://www. InDreamChip.com

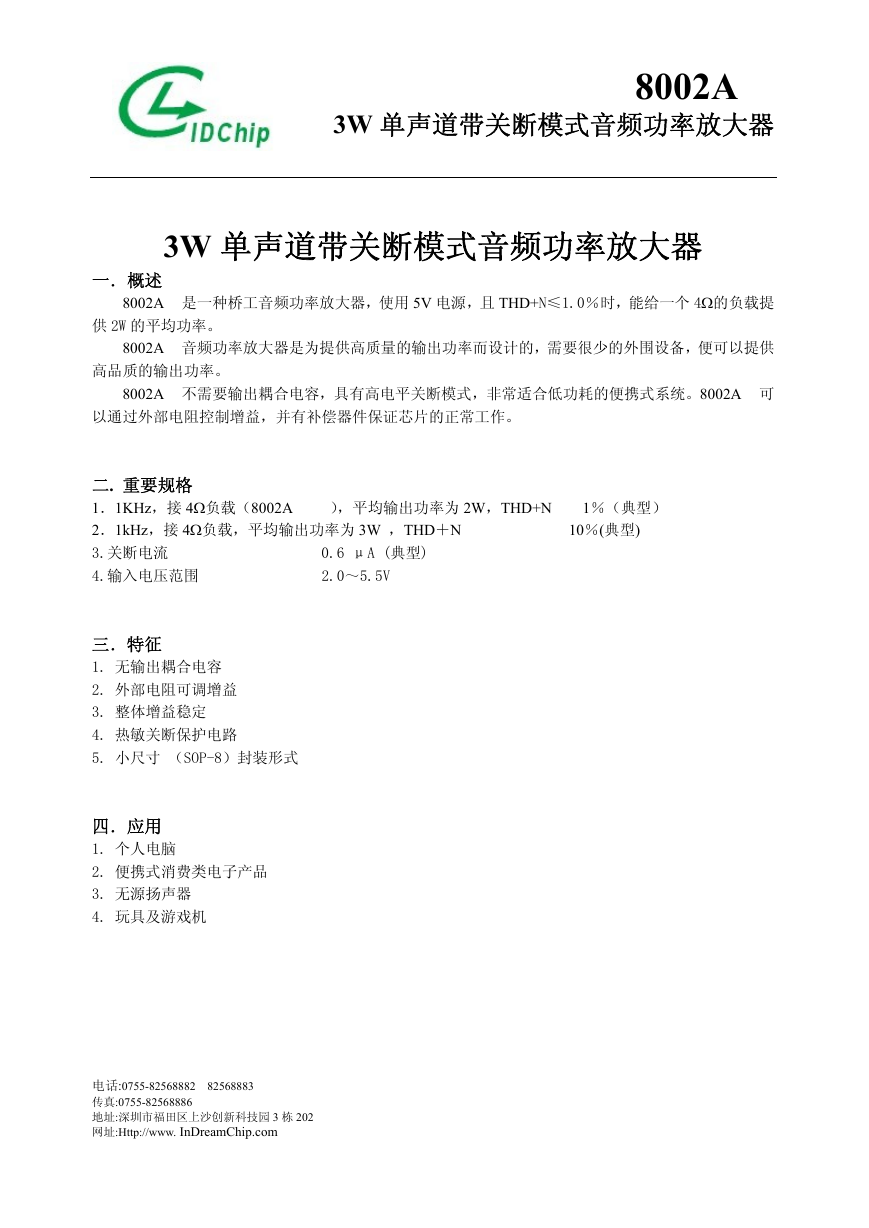

3W 单声道带关断模式音频功率放大器 8002A 3W 单声道带关断模式音频功率放大器一．概述 8002A 是一种桥工音频功率放大器，使用 5V 电源，且 THD+N≤1.0％时，能给一个 4Ω的负载提供 2W 的平均功率。 8002A 音频功率放大器是为提供高质量的输出功率而设计的，需要很少的外围设备，便可以提供高品质的输出功率。 8002A 不需要输出耦合电容，具有高电平关断模式，非常适合低功耗的便携式系统。8002A 可），平均输出功率为 2W，THD+N 1％（典型）以通过外部电阻控制增益，并有补偿器件保证芯片的正常工作。二. 重要规格 1．1KHz，接 4Ω负载（8002A 2．1kHz，接 4Ω负载，平均输出功率为 3W ，THD＋N 10％(典型) 3.关断电流 0.6 μA (典型) 4.输入电压范围 2.0～5.5V 三．特征 1. 无输出耦合电容 2. 外部电阻可调增益 3. 整体增益稳定 4. 热敏关断保护电路 5. 小尺寸（SOP-8）封装形式四．应用 1. 个人电脑 2. 便携式消费类电子产品 3. 无源扬声器 4. 玩具及游戏机电话:0755-82568882 82568883 传真:0755-82568886 地址:深圳市福田区上沙创新科技园 3 栋 202 网址:Http://www. InDreamChip.com

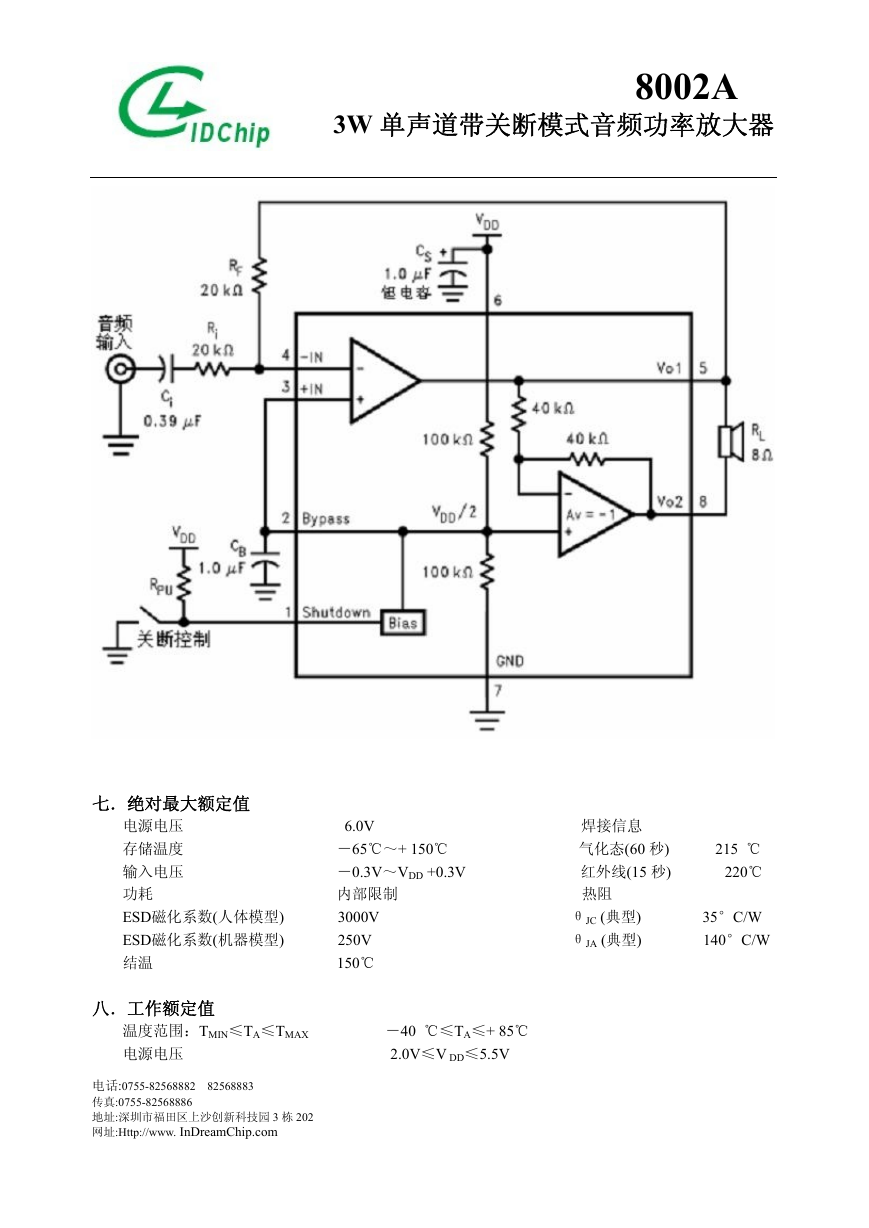

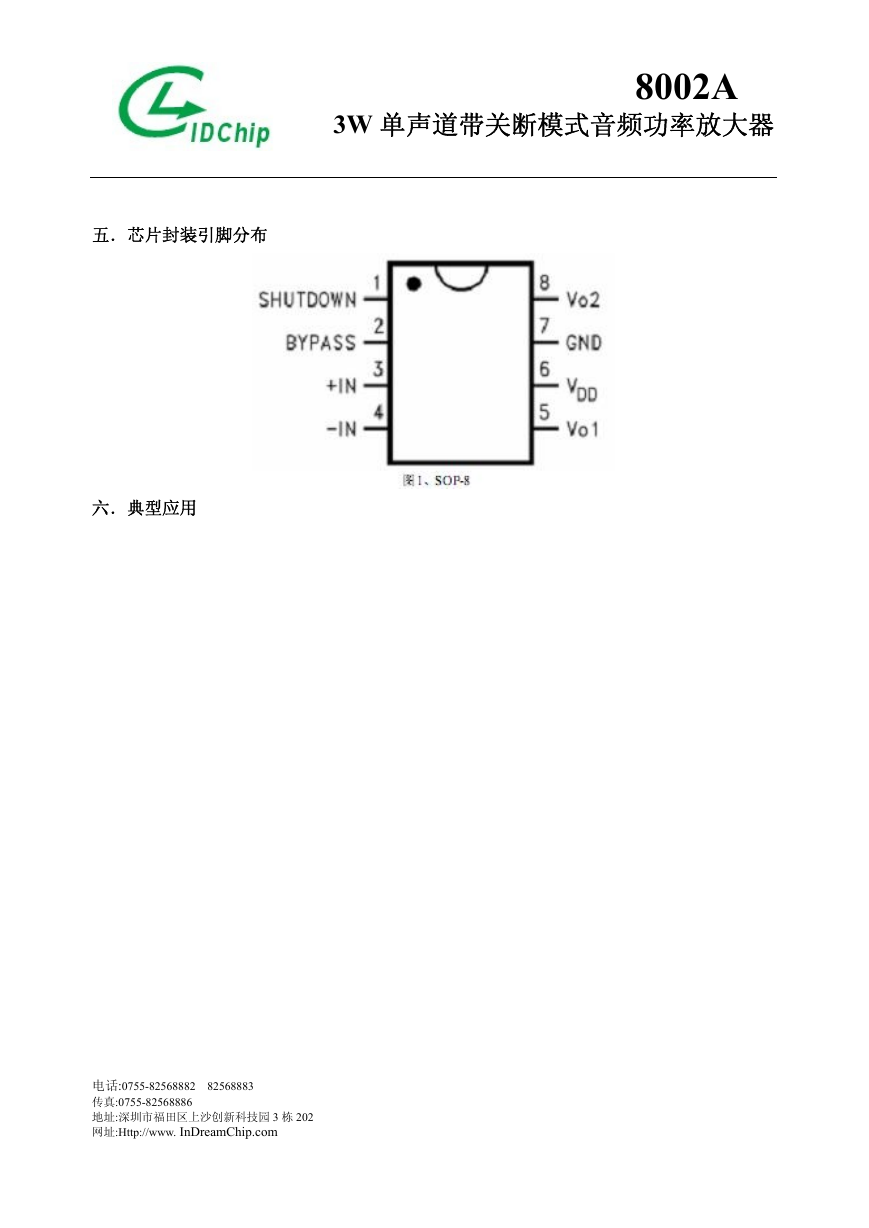

3W 8002A 单声道带关断模式音频功率放大器五．芯片封装引脚分布六．典型应用电话:0755-82568882 82568883 传真:0755-82568886 地址:深圳市福田区上沙创新科技园 3 栋 202 网址:Http://www. InDreamChip.com

3W 单声道带关断模式音频功率放大器 8002A 七．绝对最大额定值电源电压 6.0V 焊接信息存储温度－65℃～+ 150℃ 气化态(60 秒) 215 ℃ 输入电压－0.3V～VDD +0.3V 红外线(15 秒) 220℃ 功耗内部限制热阻 ESD磁化系数(人体模型) 3000V θJC (典型) 35°C/W ESD磁化系数(机器模型) 250V θJA (典型) 140°C/W 结温 150℃ 八．工作额定值温度范围：TMIN≤TA≤TMAX －40 ℃≤TA≤+ 85℃ 电源电压 2.0V≤V DD≤5.5V 电话:0755-82568882 82568883 传真:0755-82568886 地址:深圳市福田区上沙创新科技园 3 栋 202 网址:Http://www. InDreamChip.com

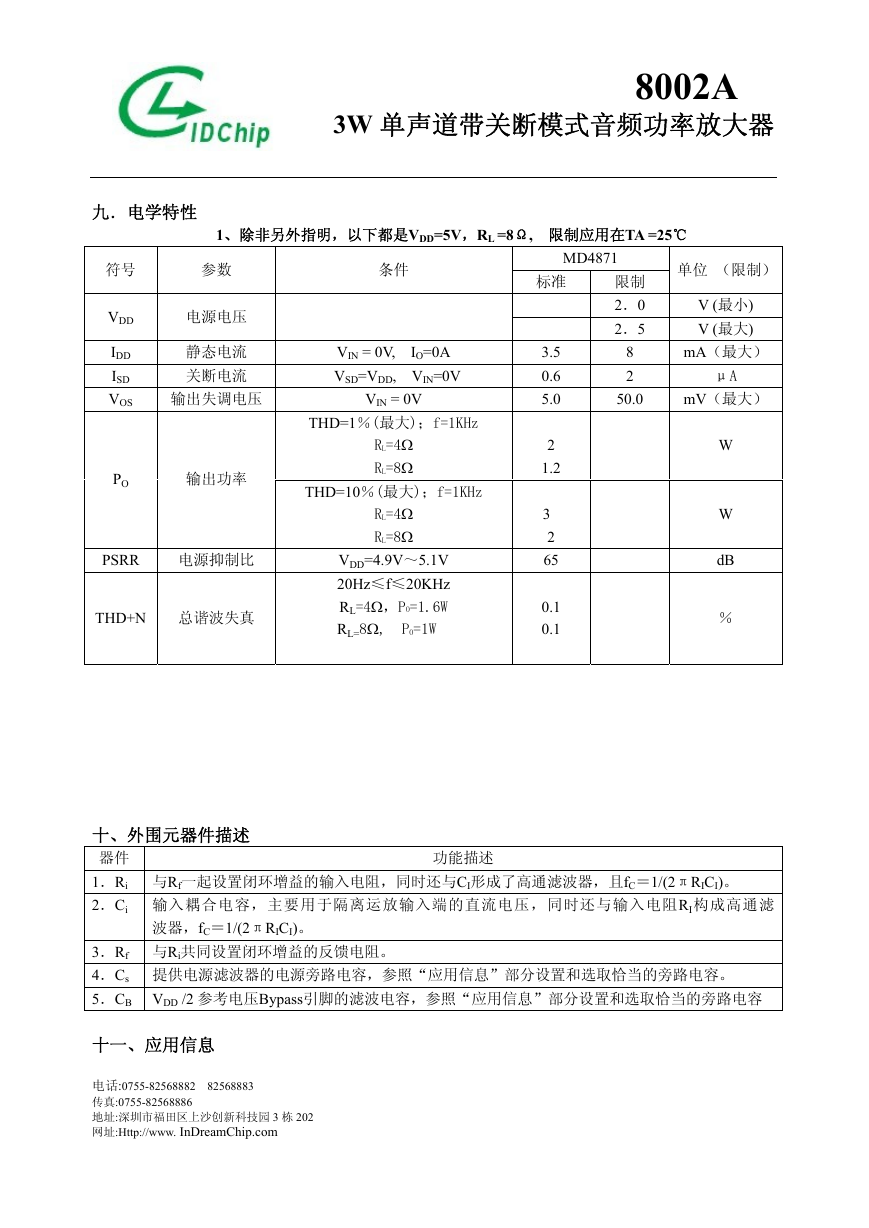

3W 单声道带关断模式音频功率放大器 8002A 九．电学特性 1、除非另外指明，以下都是VDD=5V，RL =8Ω, 限制应用在TA =25℃ 符号参数 VDD IDD ISD VOS 电源电压静态电流关断电流输出失调电压 PO 输出功率 PSRR 电源抑制比 THD+N 总谐波失真条件 VIN = 0V, IO=0A VSD=VDD, VIN=0V VIN = 0V THD=1％(最大)；f=1KHz RL=4Ω RL=8Ω THD=10％(最大)；f=1KHz RL=4Ω RL=8Ω VDD=4.9V～5.1V 20Hz≤f≤20KHz RL=4Ω，PO=1.6W RL=8Ω, PO=1W MD4871 标准 3.5 0.6 5.0 2 1.2 3 2 65 0.1 0.1 限制 2．0 2．5 8 2 50.0 单位（限制） V (最小) V (最大) mA（最大） μA mV（最大） W W dB ％十、外围元器件描述器件 1．Ri 与Rf一起设置闭环增益的输入电阻，同时还与CI形成了高通滤波器，且fC＝1/(2πRICI)。 2．Ci 输入耦合电容，主要用于隔离运放输入端的直流电压，同时还与输入电阻RI构成高通滤功能描述波器，fC＝1/(2πRICI)。 3．Rf 与Ri共同设置闭环增益的反馈电阻。 4．Cs 提供电源滤波器的电源旁路电容，参照“应用信息”部分设置和选取恰当的旁路电容。 5．CBB VDD /2 参考电压Bypass引脚的滤波电容，参照“应用信息”部分设置和选取恰当的旁路电容十一、应用信息电话:0755-82568882 82568883 传真:0755-82568886 地址:深圳市福田区上沙创新科技园 3 栋 202 网址:Http://www. InDreamChip.com

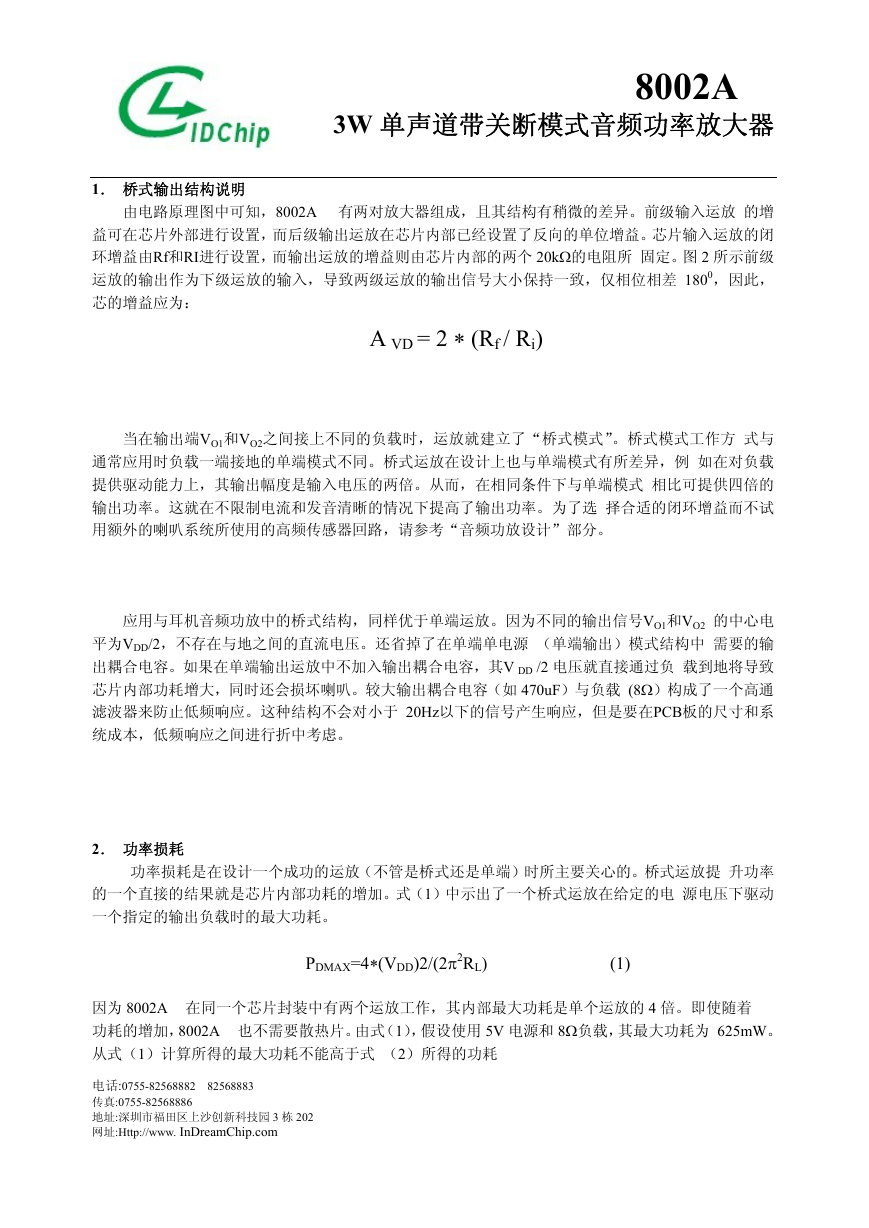

3W 单声道带关断模式音频功率放大器 8002A 1．桥式输出结构说明由电路原理图中可知，8002A 有两对放大器组成，且其结构有稍微的差异。前级输入运放的增益可在芯片外部进行设置，而后级输出运放在芯片内部已经设置了反向的单位增益。芯片输入运放的闭环增益由Rf和RI进行设置，而输出运放的增益则由芯片内部的两个 20kΩ的电阻所固定。图 2 所示前级运放的输出作为下级运放的输入，导致两级运放的输出信号大小保持一致，仅相位相差 1800，因此，芯的增益应为： A VD = 2 ∗ (Rf / Ri) 当在输出端VO1和VO2之间接上不同的负载时，运放就建立了“桥式模式”。桥式模式工作方式与通常应用时负载一端接地的单端模式不同。桥式运放在设计上也与单端模式有所差异，例如在对负载提供驱动能力上，其输出幅度是输入电压的两倍。从而，在相同条件下与单端模式相比可提供四倍的输出功率。这就在不限制电流和发音清晰的情况下提高了输出功率。为了选择合适的闭环增益而不试用额外的喇叭系统所使用的高频传感器回路，请参考“音频功放设计”部分。应用与耳机音频功放中的桥式结构，同样优于单端运放。因为不同的输出信号VO1和VO2 的中心电平为VDD/2，不存在与地之间的直流电压。还省掉了在单端单电源（单端输出）模式结构中需要的输出耦合电容。如果在单端输出运放中不加入输出耦合电容，其V DD /2 电压就直接通过负载到地将导致芯片内部功耗增大，同时还会损坏喇叭。较大输出耦合电容（如 470uF）与负载 (8Ω）构成了一个高通滤波器来防止低频响应。这种结构不会对小于 20Hz以下的信号产生响应，但是要在PCB板的尺寸和系统成本，低频响应之间进行折中考虑。 2．功率损耗功率损耗是在设计一个成功的运放（不管是桥式还是单端）时所主要关心的。桥式运放提升功率的一个直接的结果就是芯片内部功耗的增加。式（1）中示出了一个桥式运放在给定的电源电压下驱动一个指定的输出负载时的最大功耗。 PDMAX=4∗(VDD)2/(2π2RL) (1) 因为 8002A 在同一个芯片封装中有两个运放工作，其内部最大功耗是单个运放的 4 倍。即使随着功耗的增加，8002A 也不需要散热片。由式（1），假设使用 5V 电源和 8Ω负载，其最大功耗为 625mW。从式（1）计算所得的最大功耗不能高于式（2）所得的功耗电话:0755-82568882 82568883 传真:0755-82568886 地址:深圳市福田区上沙创新科技园 3 栋 202 网址:Http://www. InDreamChip.com

3W 单声道带关断模式音频功率放大器 8002A PDMAX=(TJMAX－TA)/θJA (2) 对于8002A 的表面级封装，θJA＝140℃/W，TJMAX ＝150℃。依赖于系统工作的环境温度TA，（2）可用于计算由芯片封装所能承受的内部最大功耗。如果式（1）的结果比式（2）大，此时就需要降低电源电压或者提高负载阻值。在 5V电源和 8Ω负载的典型应用下，没有其它因素影响最大结温，器件工作于最大功耗时最大的环境温度可接近 62.5℃。由于功耗是输出功率的函数，因此如果典型工作时不工作在最大功率附近，故环境温度还可以适当提高。 3．电源旁路对于任何功放，恰当的电源旁路选择是低噪声性能和过高电源过滤至关重要的。BYPASS 和电源管脚电容的位置应尽量接近芯片。大的电源旁路电容的增加可以提升低频时的 THD+N，这也应归咎于电容的增加提高了电源的稳定性。典型应用 10uF 和 0.1uF 的旁路电容于 5V 电源，来提高电源的稳定性，但不仅仅局限于 8002A 的电源旁路。旁路电容尤其是 C 的选择，依赖于低频 THD+N，系统成本和尺寸的折中考虑。 4．关断功能为了在不使用芯片时降低功耗，8002A 带有 SHUTDOWN 引脚来关断运放的偏置电路。当逻辑高电平加于 SHUTDOWN 引脚上时，SHUTDOWN 就启动使运放关断，输出与扬声器立即断开。当电源电压作用于 SHUTDOWN 引脚上时，典型的关断静态电流为 0.6uA。在多数应用中，外部输入信号一般通过一个微处理器的管脚控制，它可以提供一个快速平滑的转换。另外一个方法是通过单极点、单向开关和一个上拉电阻实现，当开关闭合后，信号 SHUTDOWN 接地，芯片可以正常工作；当开关打开后，信号 SHUTDOWN 通过 47kΩ的上拉电阻接到电源，将会使芯片关断。在 8002A 内部没有上拉电阻，故 SHUTDOWN 引脚电压由外部设置，或者将内部逻辑门悬空，以防导致运放不能正常工作。 5．音频功率放大器的设计设计一个双通道 8Ω负载 1W 功率的音频放大器给定条件 : 输出功率 1Wrms 负载阻抗 8Ω 输入电平 1Vrms （最大）输入阻抗 20kΩ （最小）带宽 100Hz-20kHz±0.25dB 电话:0755-82568882 82568883 传真:0755-82568886 地址:深圳市福田区上沙创新科技园 3 栋 202 网址:Http://www. InDreamChip.com

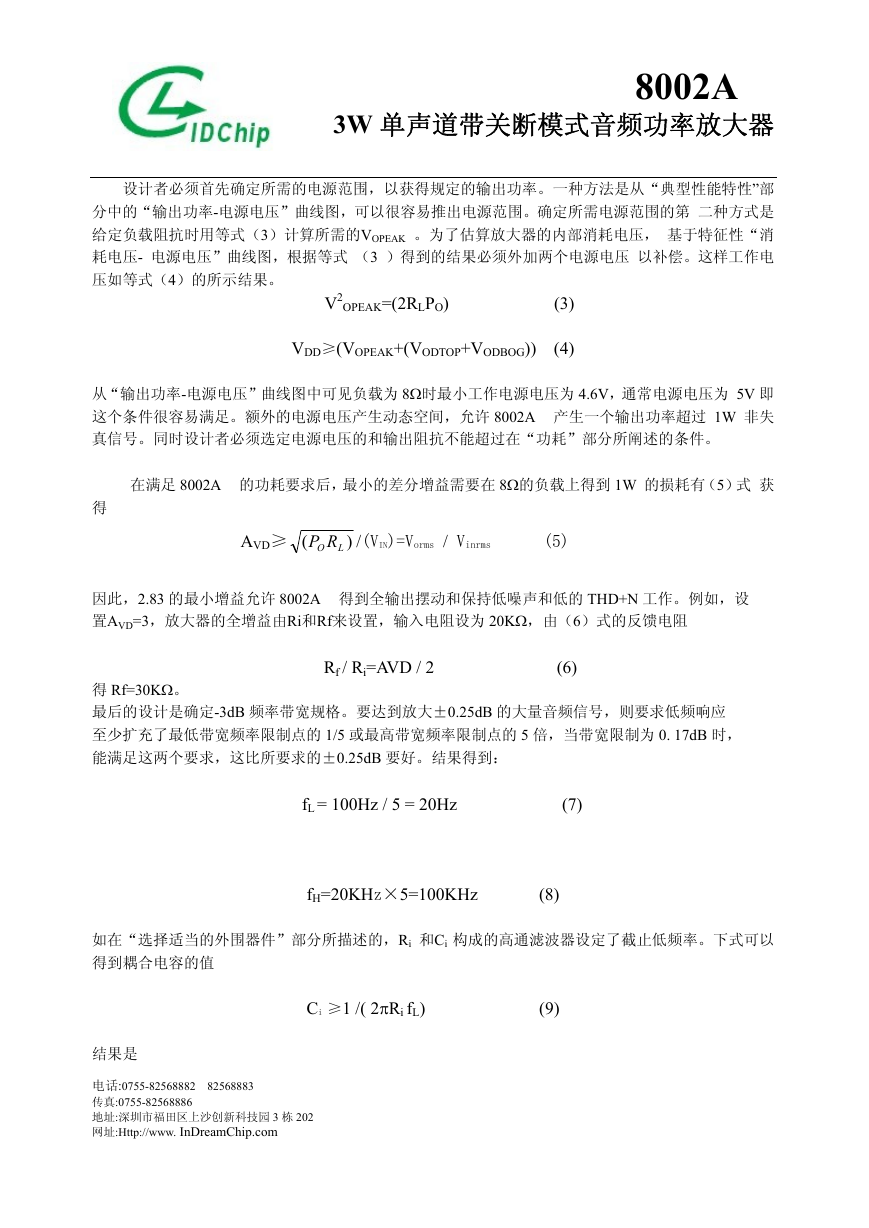

3W 单声道带关断模式音频功率放大器 8002A 设计者必须首先确定所需的电源范围，以获得规定的输出功率。一种方法是从“典型性能特性”部分中的“输出功率-电源电压”曲线图，可以很容易推出电源范围。确定所需电源范围的第二种方式是给定负载阻抗时用等式（3）计算所需的VOPEAK 。为了估算放大器的内部消耗电压，基于特征性“消耗电压- 电源电压”曲线图，根据等式（3 ）得到的结果必须外加两个电源电压以补偿。这样工作电压如等式（4）的所示结果。 V2 OPEAK=(2RLPO) (3) VDD≥(VOPEAK+(VODTOP+VODBOG)) (4) 从“输出功率-电源电压”曲线图中可见负载为 8Ω时最小工作电源电压为 4.6V，通常电源电压为 5V 即这个条件很容易满足。额外的电源电压产生动态空间，允许 8002A 产生一个输出功率超过 1W 非失真信号。同时设计者必须选定电源电压的和输出阻抗不能超过在“功耗”部分所阐述的条件。在满足 8002A 的功耗要求后，最小的差分增益需要在 8Ω的负载上得到 1W 的损耗有（5）式获得 AVD≥ ( LO RP ) /(VIN)=Vorms / Vinrms (5) 因此，2.83 的最小增益允许 8002A 得到全输出摆动和保持低噪声和低的 THD+N 工作。例如，设置AVD=3，放大器的全增益由Ri和Rf来设置，输入电阻设为 20KΩ，由（6）式的反馈电阻 Rf / Ri=AVD / 2 (6) 得 Rf=30KΩ。最后的设计是确定-3dB 频率带宽规格。要达到放大±0.25dB 的大量音频信号，则要求低频响应至少扩充了最低带宽频率限制点的 1/5 或最高带宽频率限制点的 5 倍，当带宽限制为 0. 17dB 时，能满足这两个要求，这比所要求的±0.25dB 要好。结果得到： fL = 100Hz / 5 = 20Hz (7) fH=20KHz×5=100KHz (8) 如在“选择适当的外围器件”部分所描述的，Ri 和Ci 构成的高通滤波器设定了截止低频率。下式可以得到耦合电容的值 Ci ≥1 /( 2πRi fL) (9) 结果是电话:0755-82568882 82568883 传真:0755-82568886 地址:深圳市福田区上沙创新科技园 3 栋 202 网址:Http://www. InDreamChip.com
