GT-POWER培训手册

引言

绪纶

第一章单缸汽油机模型的建立

第一章单缸汽油机模型建立

第一章单缸汽油机模型的建立

第一章单缸汽油机模型的定义

第一章单缸汽油机模型的建立

第一章单缸汽油机模型的产生

第一章单缸汽油机模型的建立

第二章单缸柴油机模型的建立

第二章单缸柴油机模型的定义

第二章单缸柴油机模型的建立

第二章单缸柴油机的模型的建立

第二章单缸柴油机模型的建立

第三章四缸气油机模型的建立

第三章四缸汽油机模型的建立

第四章计算结果的后处理

结束语

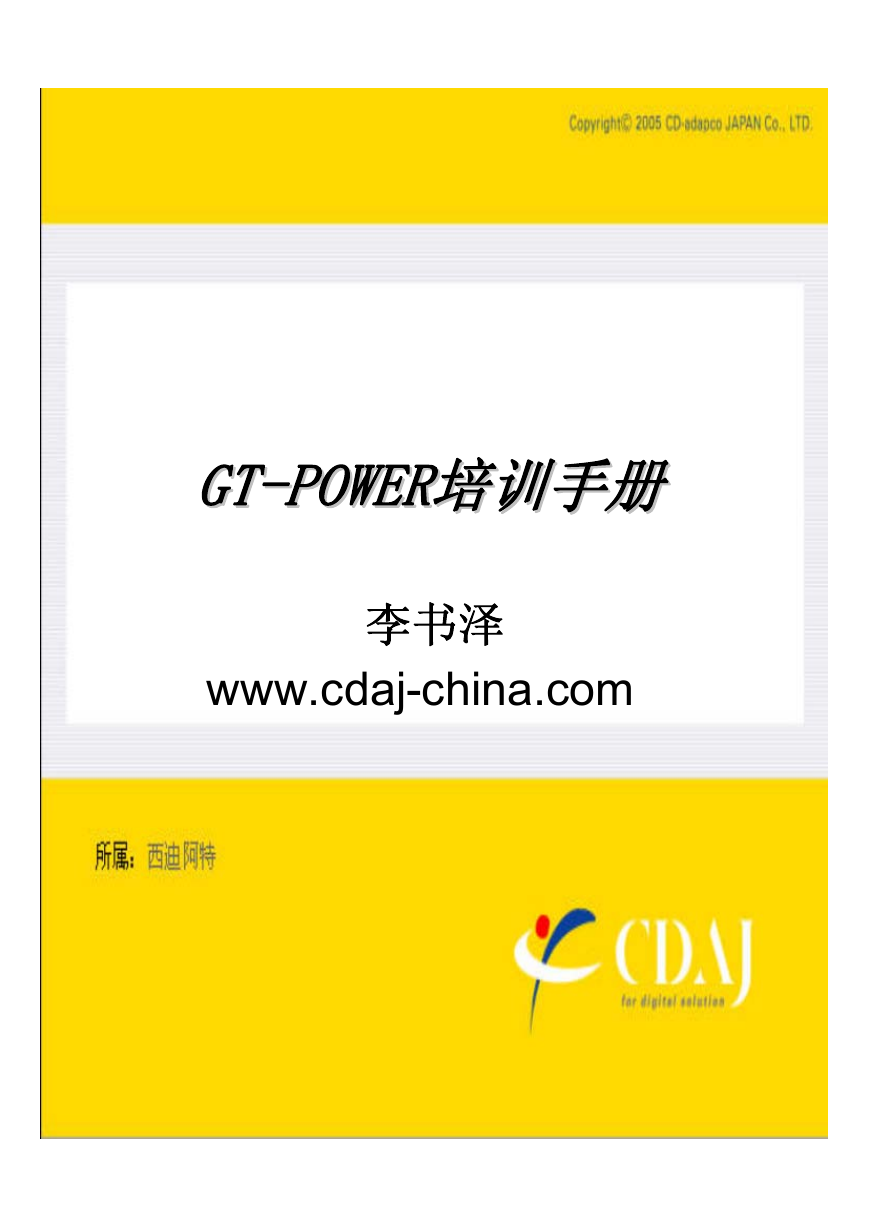

GTGT--POWERPOWER培训手册培训手册李书泽 www.cdaj-china.com

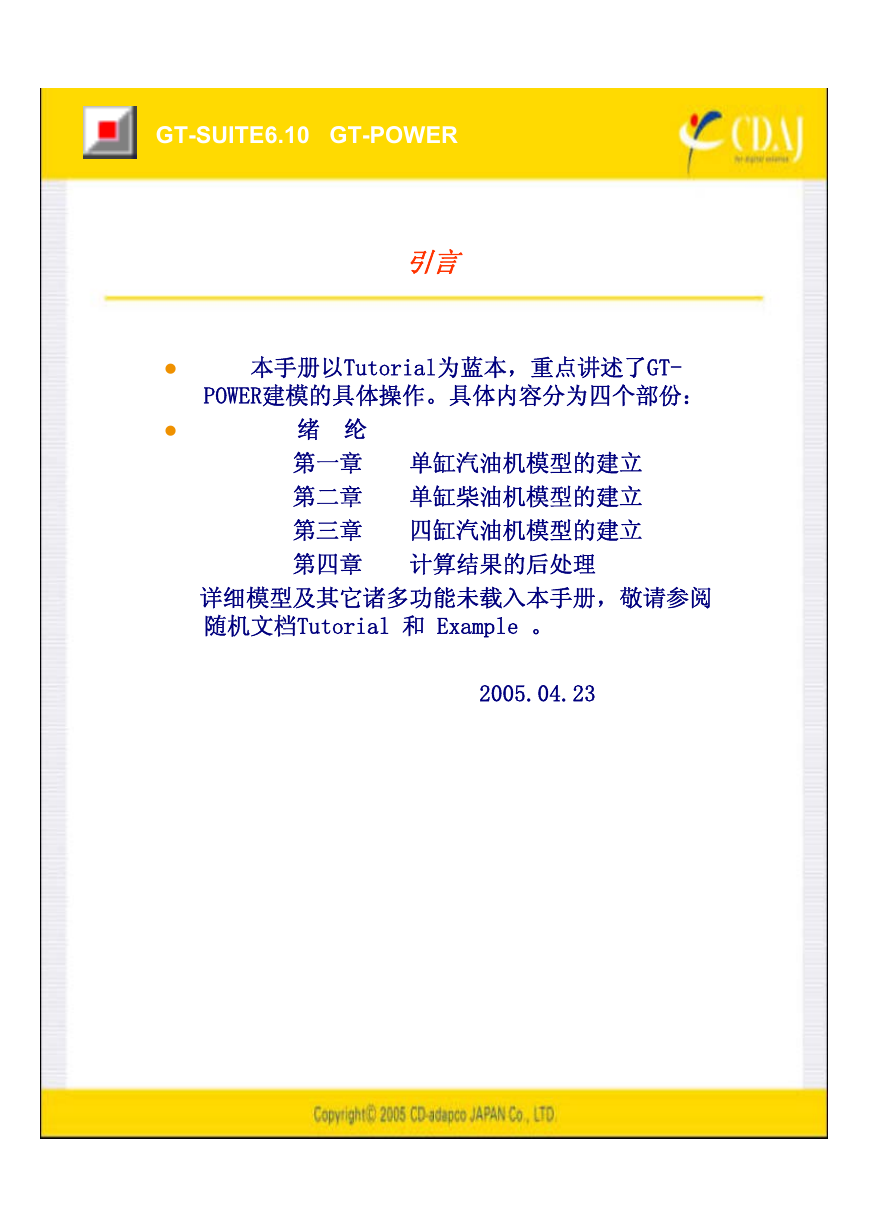

GT-SUITE6.10 GT-POWER 引言本手册以Tutorial为蓝本，重点讲述了GT- POWER建模的具体操作。具体内容分为四个部份：绪纶第一章单缸汽油机模型的建立第二章单缸柴油机模型的建立第三章四缸汽油机模型的建立第四章计算结果的后处理详细模型及其它诸多功能未载入本手册，敬请参阅随机文档Tutorial 和 Example 。 2005.04.23

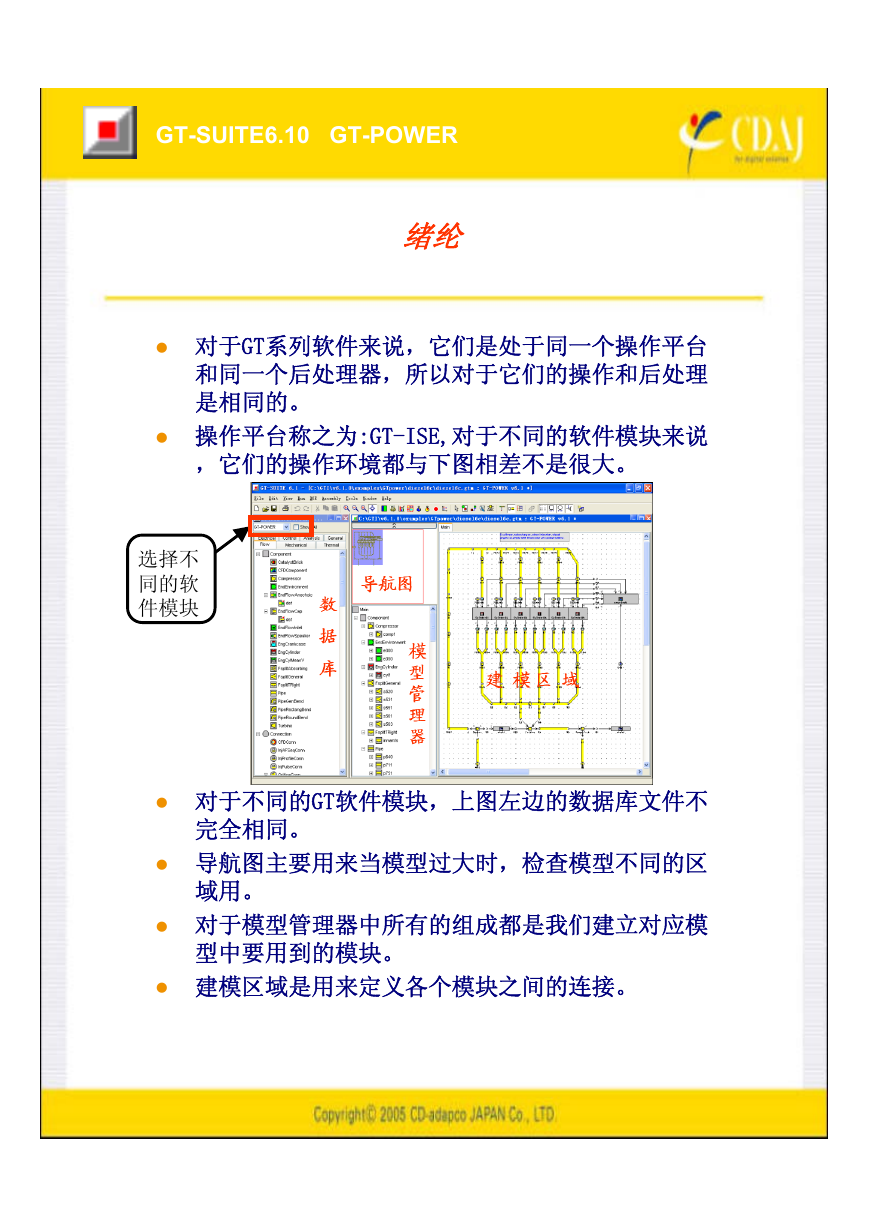

GT-SUITE6.10 GT-POWER 绪纶对于GT系列软件来说，它们是处于同一个操作平台和同一个后处理器，所以对于它们的操作和后处理是相同的。操作平台称之为:GT-ISE,对于不同的软件模块来说，它们的操作环境都与下图相差不是很大。选择不同的软件模块对于不同的GT软件模块，上图左边的数据库文件不完全相同。导航图主要用来当模型过大时，检查模型不同的区域用。对于模型管理器中所有的组成都是我们建立对应模型中要用到的模块。建模区域是用来定义各个模块之间的连接。

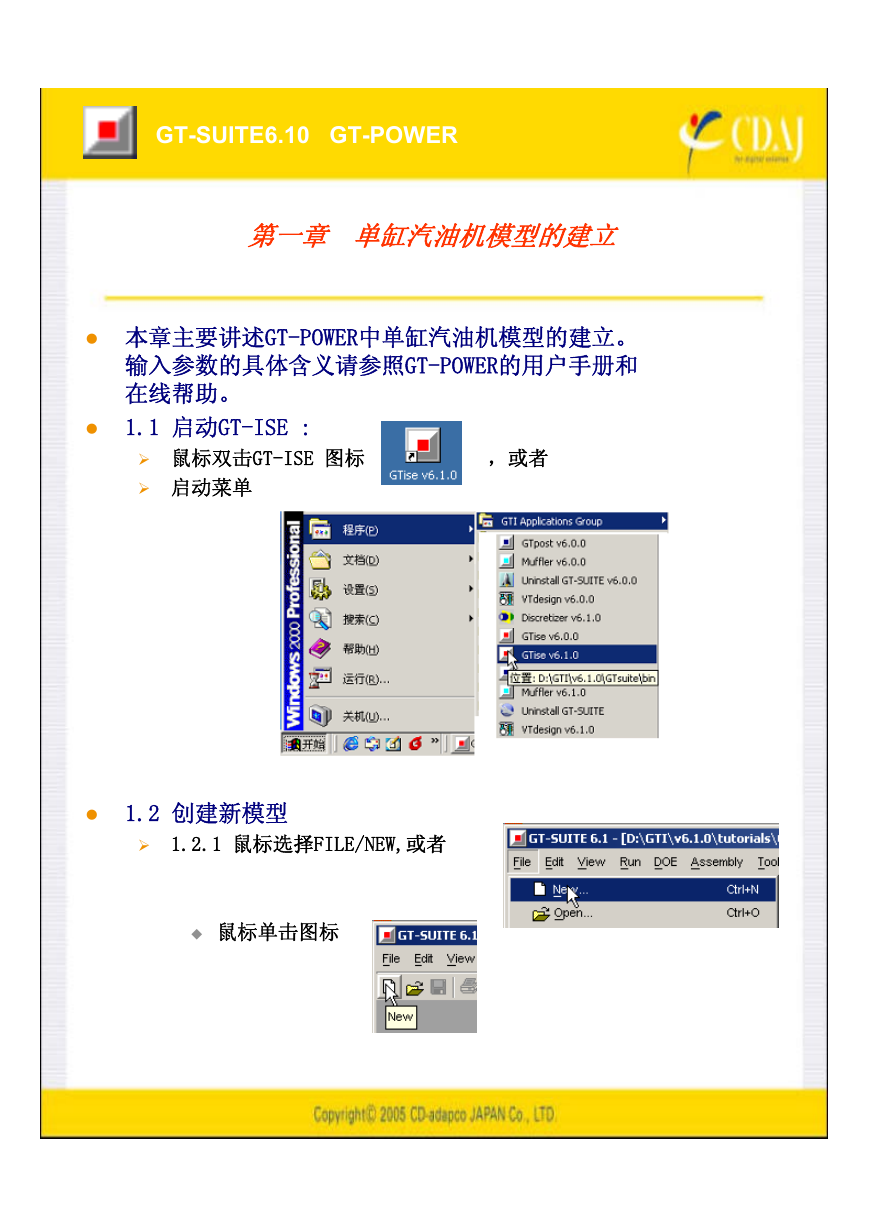

GT-SUITE6.10 GT-POWER 第一章单缸汽油机模型的建立本章主要讲述GT-POWER中单缸汽油机模型的建立。输入参数的具体含义请参照GT-POWER的用户手册和在线帮助。 1.1 启动GT-ISE : 鼠标双击GT-ISE 图标启动菜单，或者 1.2 创建新模型 1.2.1 鼠标选择FILE/NEW,或者鼠标单击图标

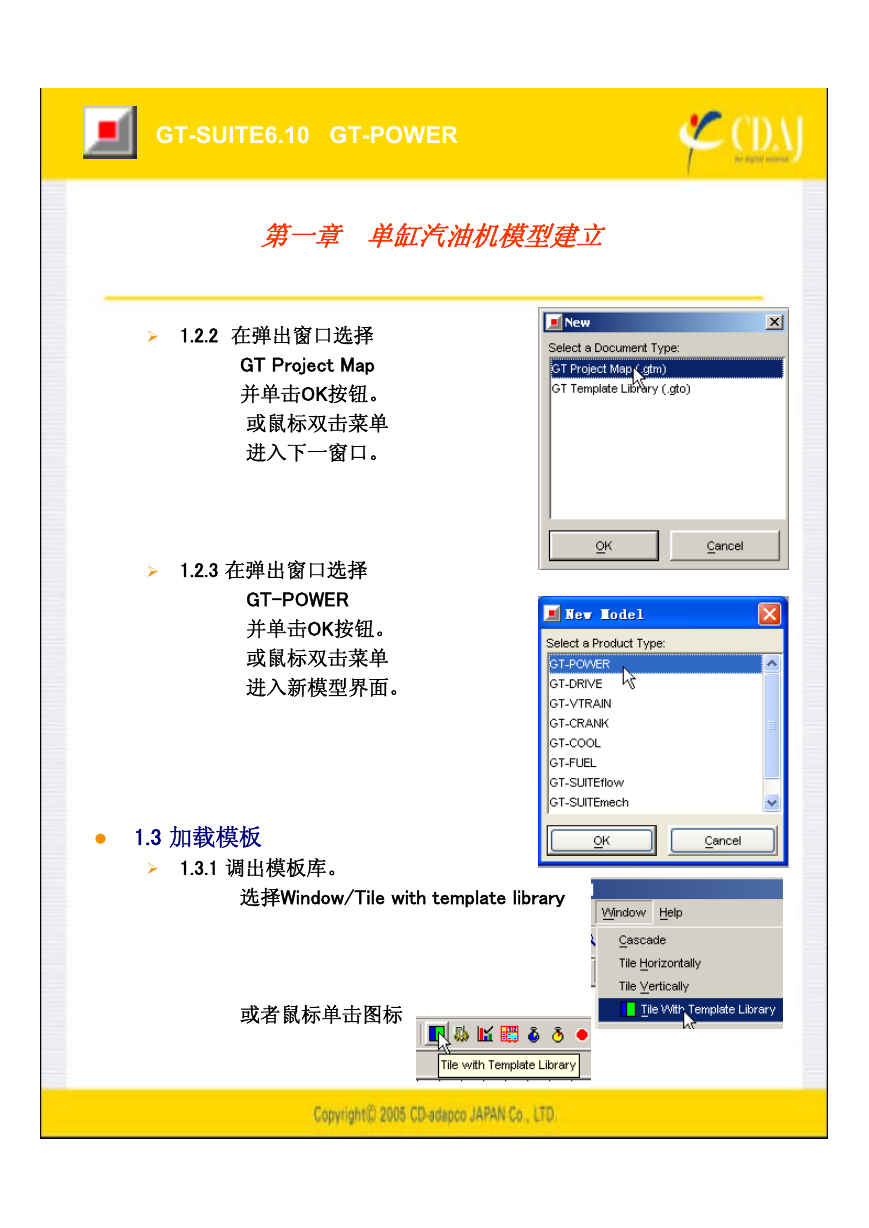

GT-SUITE6.10 GT-POWER 第一章单缸汽油机模型建立 1.2.2 在弹出窗口选择 GT Project Map 并单击OK按钮。或鼠标双击菜单进入下一窗口。 1.2.3 在弹出窗口选择 GT-POWER 并单击OK按钮。或鼠标双击菜单进入新模型界面。 1.3 加载模板 1.3.1 调出模板库。选择Window/Tile with template library 或者鼠标单击图标

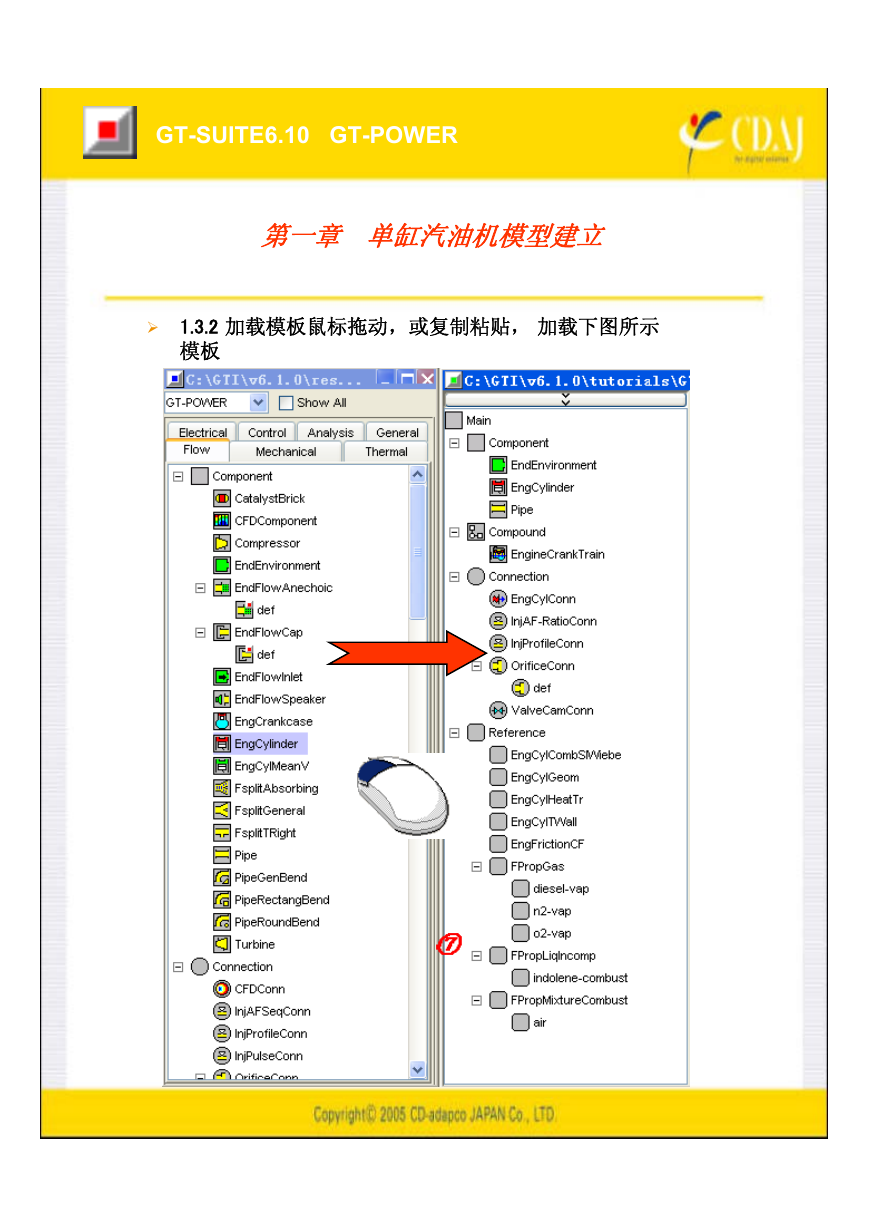

GT-SUITE6.10 GT-POWER 第一章单缸汽油机模型建立 1.3.2 加载模板鼠标拖动，或复制粘贴，加载下图所示模板

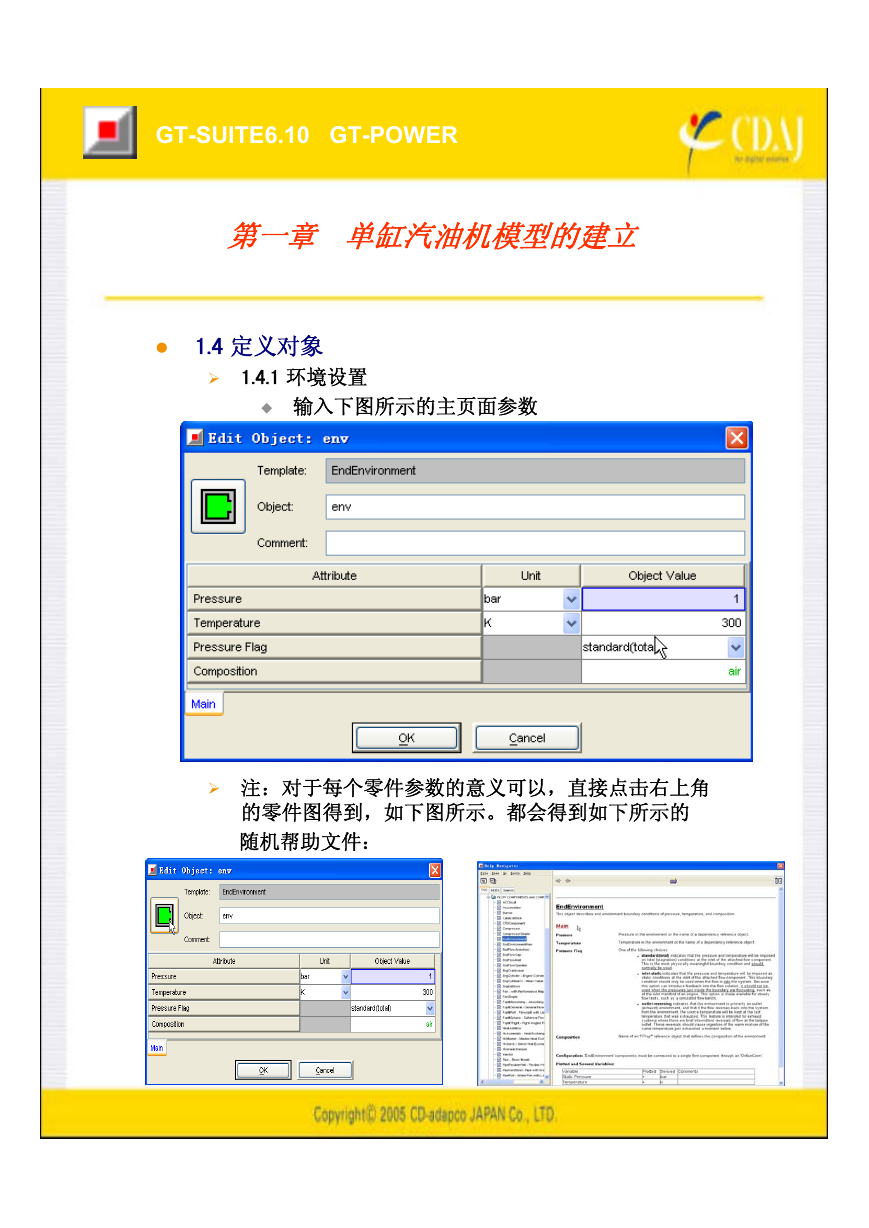

GT-SUITE6.10 GT-POWER 第一章单缸汽油机模型的建立 1.4 定义对象 1.4.1 环境设置输入下图所示的主页面参数注：对于每个零件参数的意义可以，直接点击右上角的零件图得到，如下图所示。都会得到如下所示的随机帮助文件：

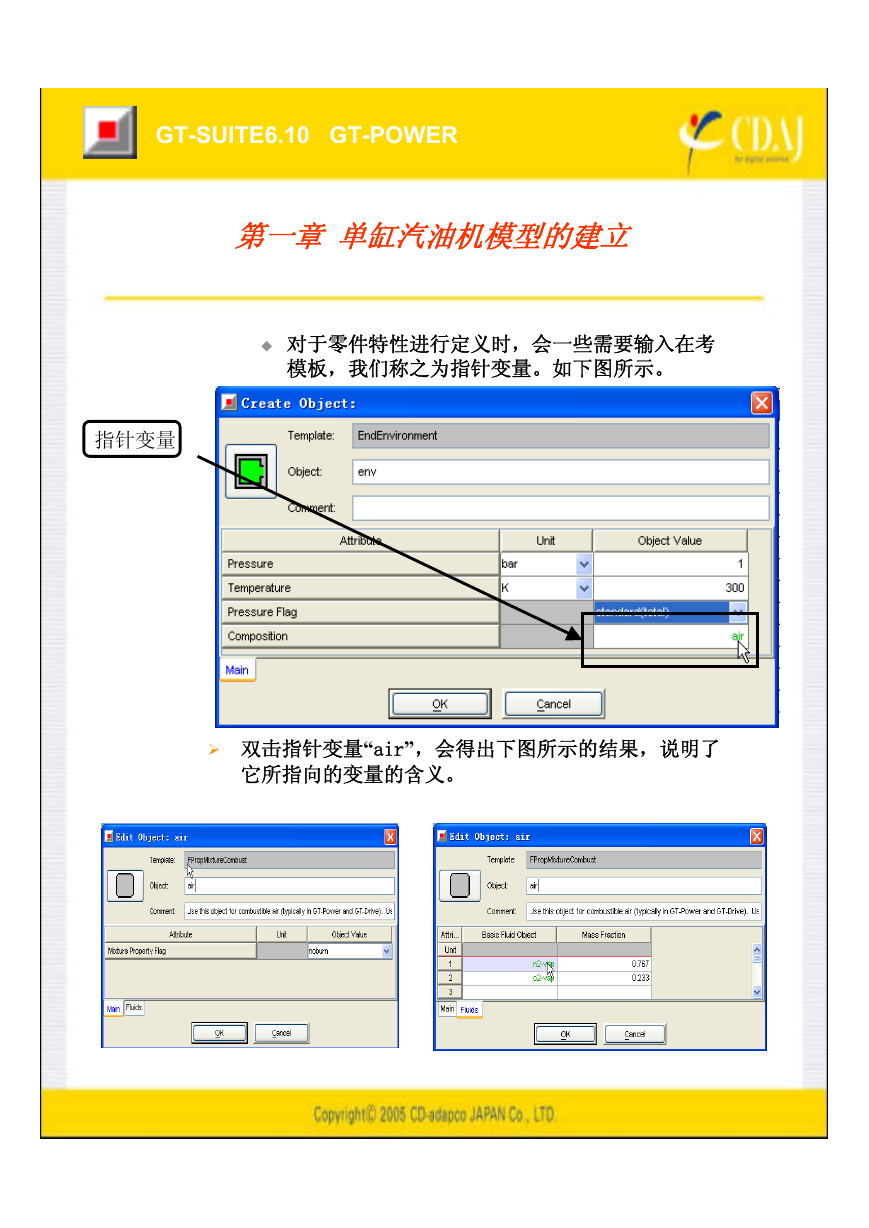

GT-SUITE6.10 GT-POWER 第一章单缸汽油机模型的建立对于零件特性进行定义时，会一些需要输入在考模板，我们称之为指针变量。如下图所示。指针变量双击指针变量“air”，会得出下图所示的结果，说明了它所指向的变量的含义。
