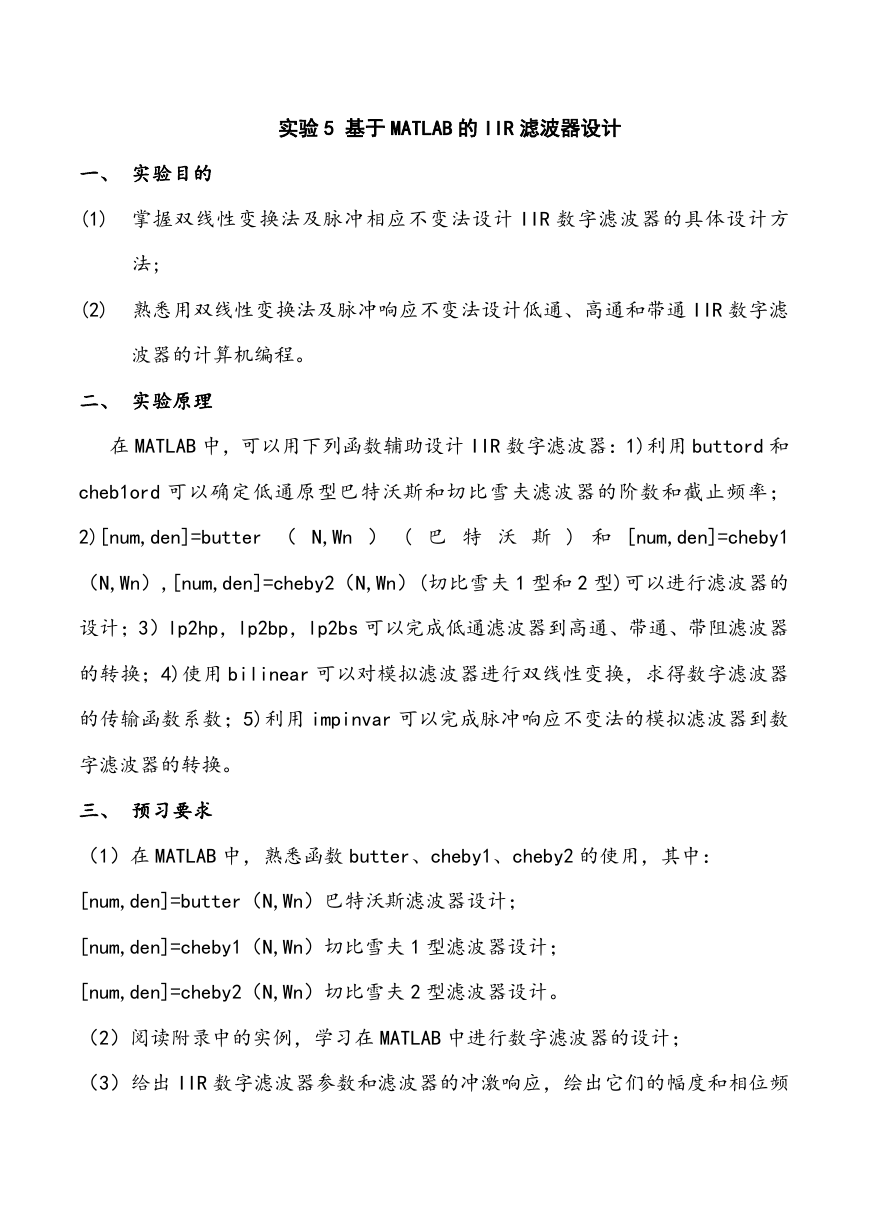

实验 5 基于 MATLAB 的 IIR 滤波器设计 一、 实验目的 (1) 掌握双线性变换法及脉冲相应不变法设计 IIR 数字滤波器的具体设计方 法; (2) 熟悉用双线性变换法及脉冲响应不变法设计低通、高通和带通 IIR 数字滤 波器的计算机编程。 二、 实验原理 在 MATLAB 中，可以用下列函数辅助设计 IIR 数字滤波器：1)利用 buttord 和 cheb1ord 可以确定低通原型巴特沃斯和切比雪夫滤波器的阶数和截止频率； 2)[num,den]=butter （ N,Wn ） ( 巴 特 沃 斯 ) 和 [num,den]=cheby1 （N,Wn）,[num,den]=cheby2（N,Wn）(切比雪夫 1 型和 2 型)可以进行滤波器的 设计；3）lp2hp，lp2bp，lp2bs 可以完成低通滤波器到高通、带通、带阻滤波器 的转换；4)使用 bilinear 可以对模拟滤波器进行双线性变换，求得数字滤波器 的传输函数系数；5)利用 impinvar 可以完成脉冲响应不变法的模拟滤波器到数 字滤波器的转换。 三、 预习要求 （1）在 MATLAB 中，熟悉函数 butter、cheby1、cheby2 的使用，其中： [num,den]=butter（N,Wn）巴特沃斯滤波器设计； [num,den]=cheby1（N,Wn）切比雪夫 1 型滤波器设计； [num,den]=cheby2（N,Wn）切比雪夫 2 型滤波器设计。 （2）阅读附录中的实例，学习在 MATLAB 中进行数字滤波器的设计； （3）给出 IIR 数字滤波器参数和滤波器的冲激响应，绘出它们的幅度和相位频 

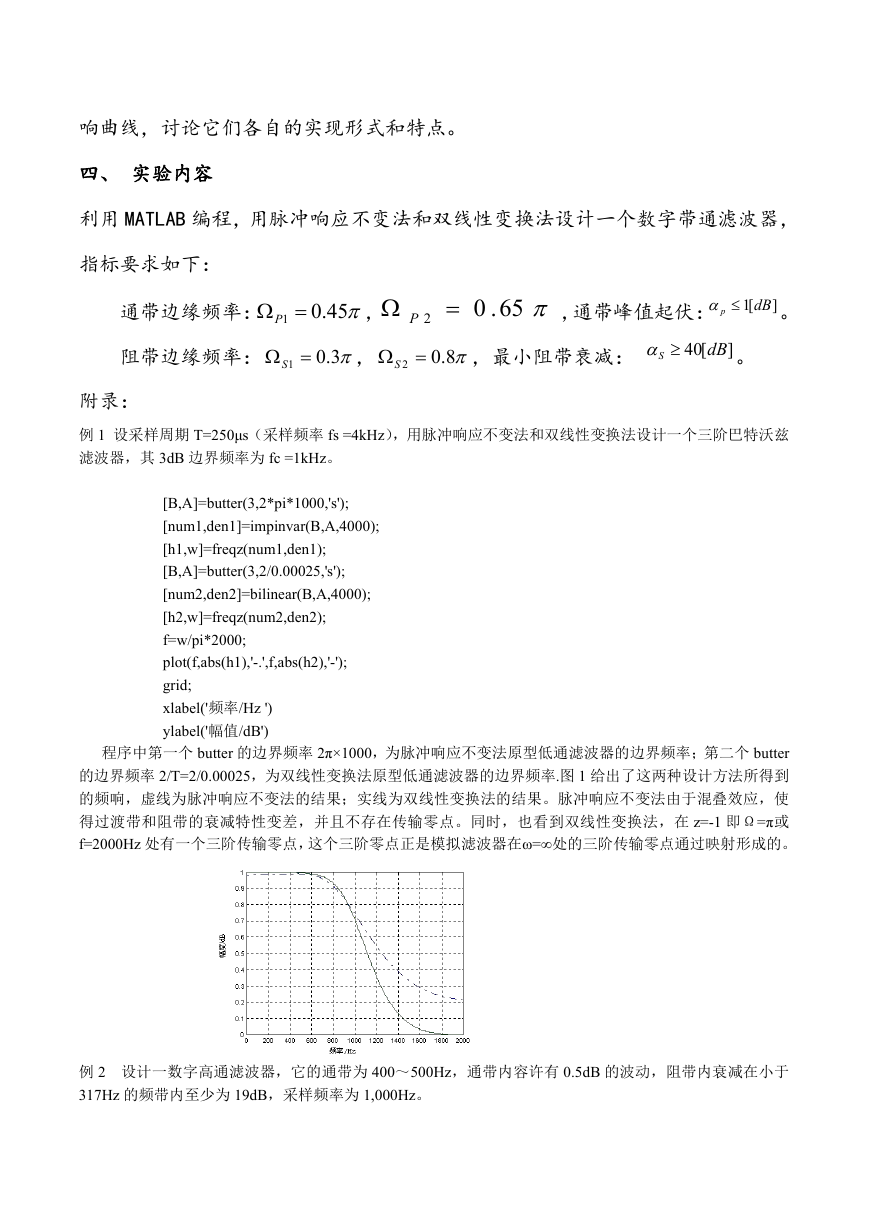

响曲线，讨论它们各自的实现形式和特点。 四、 实验内容 利用 MATLAB 编程，用脉冲响应不变法和双线性变换法设计一个数字带通滤波器， 指标要求如下： 通带边缘频率： 1  P 阻带边缘频率： 1  S 附录： 45.0 3.0 ，  P ， 2  S 2  8.0 65.0 ，通带峰值起伏： p  [1 dB ] 。 ，最小阻带衰减： S  [40 dB ] 。 例 1 设采样周期 T=250μs（采样频率 fs =4kHz），用脉冲响应不变法和双线性变换法设计一个三阶巴特沃兹 滤波器，其 3dB 边界频率为 fc =1kHz。 [B,A]=butter(3,2*pi*1000,'s'); [num1,den1]=impinvar(B,A,4000); [h1,w]=freqz(num1,den1); [B,A]=butter(3,2/0.00025,'s'); [num2,den2]=bilinear(B,A,4000); [h2,w]=freqz(num2,den2); f=w/pi*2000; plot(f,abs(h1),'-.',f,abs(h2),'-'); grid; xlabel('频率/Hz ') ylabel('幅值/dB') 程序中第一个 butter 的边界频率 2π×1000，为脉冲响应不变法原型低通滤波器的边界频率；第二个 butter 的边界频率 2/T=2/0.00025，为双线性变换法原型低通滤波器的边界频率.图 1 给出了这两种设计方法所得到 的频响，虚线为脉冲响应不变法的结果；实线为双线性变换法的结果。脉冲响应不变法由于混叠效应，使 得过渡带和阻带的衰减特性变差，并且不存在传输零点。同时，也看到双线性变换法，在 z=-1 即Ω=π或 f=2000Hz 处有一个三阶传输零点，这个三阶零点正是模拟滤波器在ω=∞处的三阶传输零点通过映射形成的。 例 2 设计一数字高通滤波器，它的通带为 400～500Hz，通带内容许有 0.5dB 的波动，阻带内衰减在小于 317Hz 的频带内至少为 19dB，采样频率为 1,000Hz。 

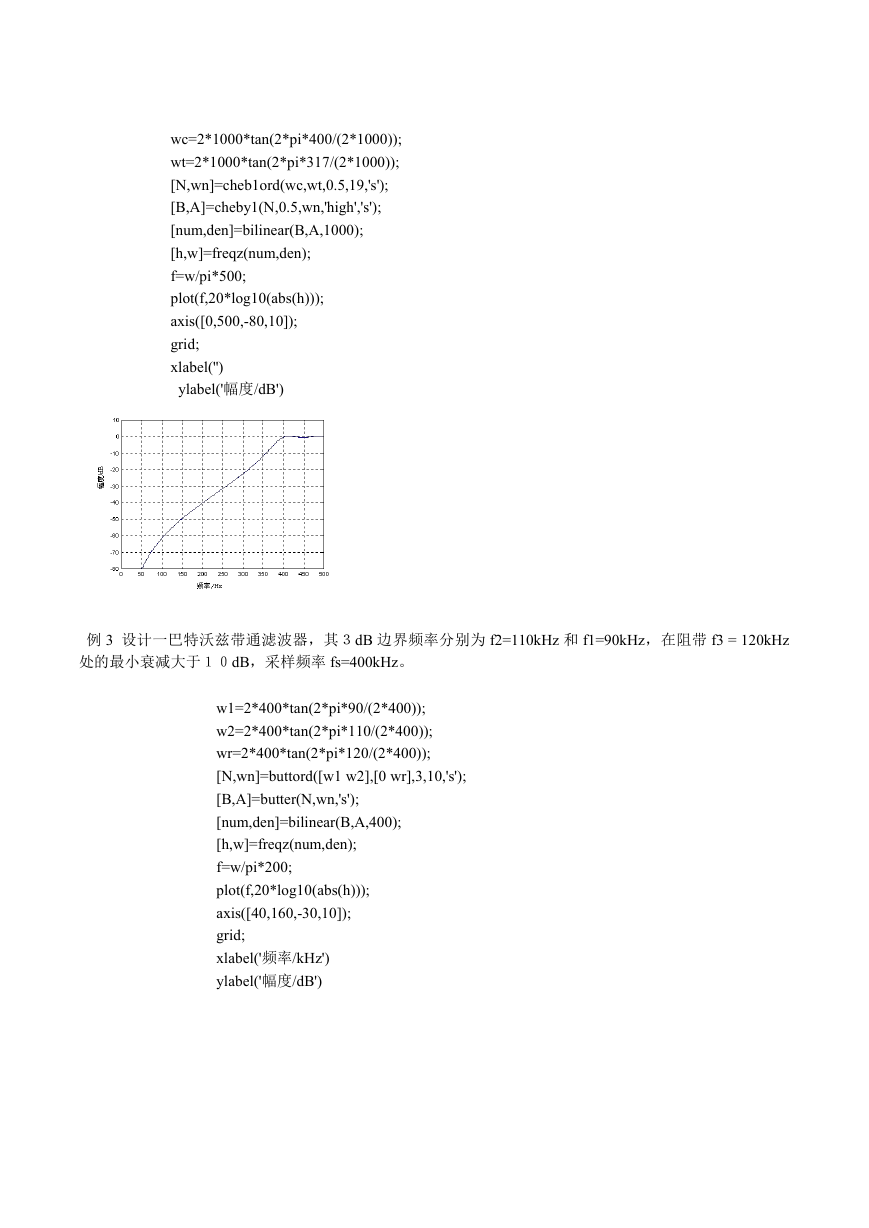

wc=2*1000*tan(2*pi*400/(2*1000)); wt=2*1000*tan(2*pi*317/(2*1000)); [N,wn]=cheb1ord(wc,wt,0.5,19,'s'); [B,A]=cheby1(N,0.5,wn,'high','s'); [num,den]=bilinear(B,A,1000); [h,w]=freqz(num,den); f=w/pi*500; plot(f,20*log10(abs(h))); axis([0,500,-80,10]); grid; xlabel('') ylabel('幅度/dB') 例 3 设计一巴特沃兹带通滤波器，其３dB 边界频率分别为 f2=110kHz 和 f1=90kHz，在阻带 f3 = 120kHz 处的最小衰减大于１０dB，采样频率 fs=400kHz。 w1=2*400*tan(2*pi*90/(2*400)); w2=2*400*tan(2*pi*110/(2*400)); wr=2*400*tan(2*pi*120/(2*400)); [N,wn]=buttord([w1 w2],[0 wr],3,10,'s'); [B,A]=butter(N,wn,'s'); [num,den]=bilinear(B,A,400); [h,w]=freqz(num,den); f=w/pi*200; plot(f,20*log10(abs(h))); axis([40,160,-30,10]); grid; xlabel('频率/kHz') ylabel('幅度/dB') 

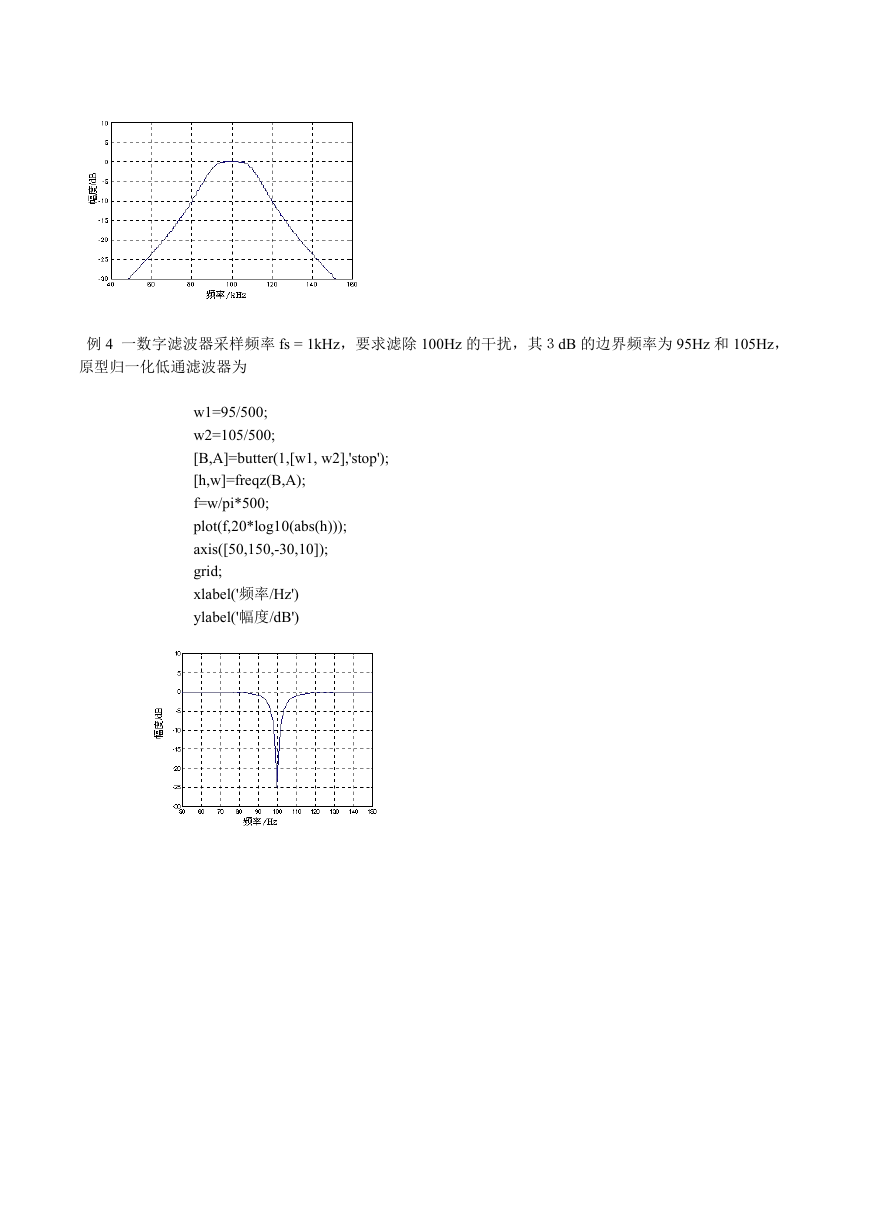

例 4 一数字滤波器采样频率 fs = 1kHz，要求滤除 100Hz 的干扰，其３dB 的边界频率为 95Hz 和 105Hz， 原型归一化低通滤波器为 w1=95/500; w2=105/500; [B,A]=butter(1,[w1, w2],'stop'); [h,w]=freqz(B,A); f=w/pi*500; plot(f,20*log10(abs(h))); axis([50,150,-30,10]); grid; xlabel('频率/Hz') ylabel('幅度/dB')
