湿敏电阻器 HR202L 产品手册更多详情请登陆：www.aosong.com

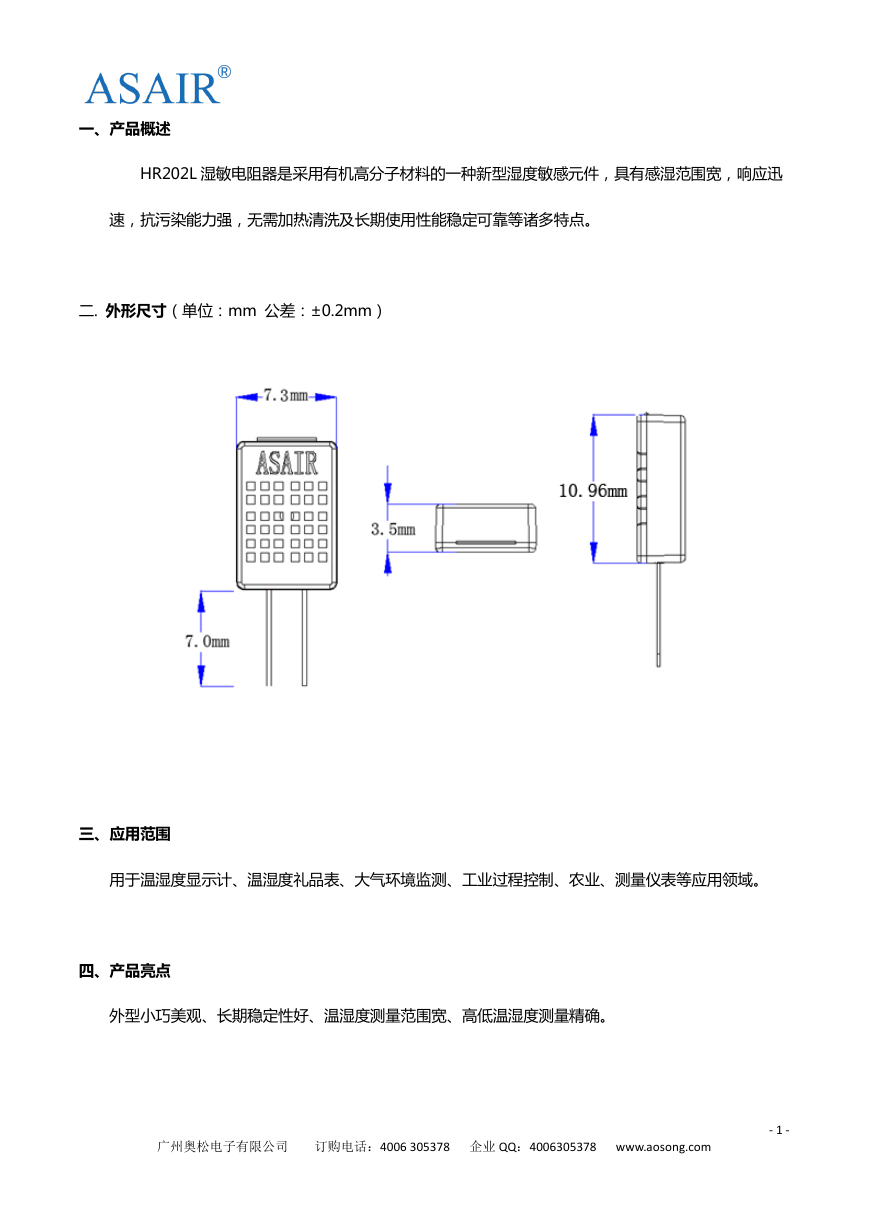

一、产品概述 HR202L 湿敏电阻器是采用有机高分子材料的一种新型湿度敏感元件，具有感湿范围宽，响应迅速，抗污染能力强，无需加热清洗及长期使用性能稳定可靠等诸多特点。二. 外形尺寸（单位：mm 公差：±0.2mm）三、应用范围用于温湿度显示计、温湿度礼品表、大气环境监测、工业过程控制、农业、测量仪表等应用领域。四、产品亮点外型小巧美观、长期稳定性好、温湿度测量范围宽、高低温湿度测量精确。广州奥松电子有限公司订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com - 1 -

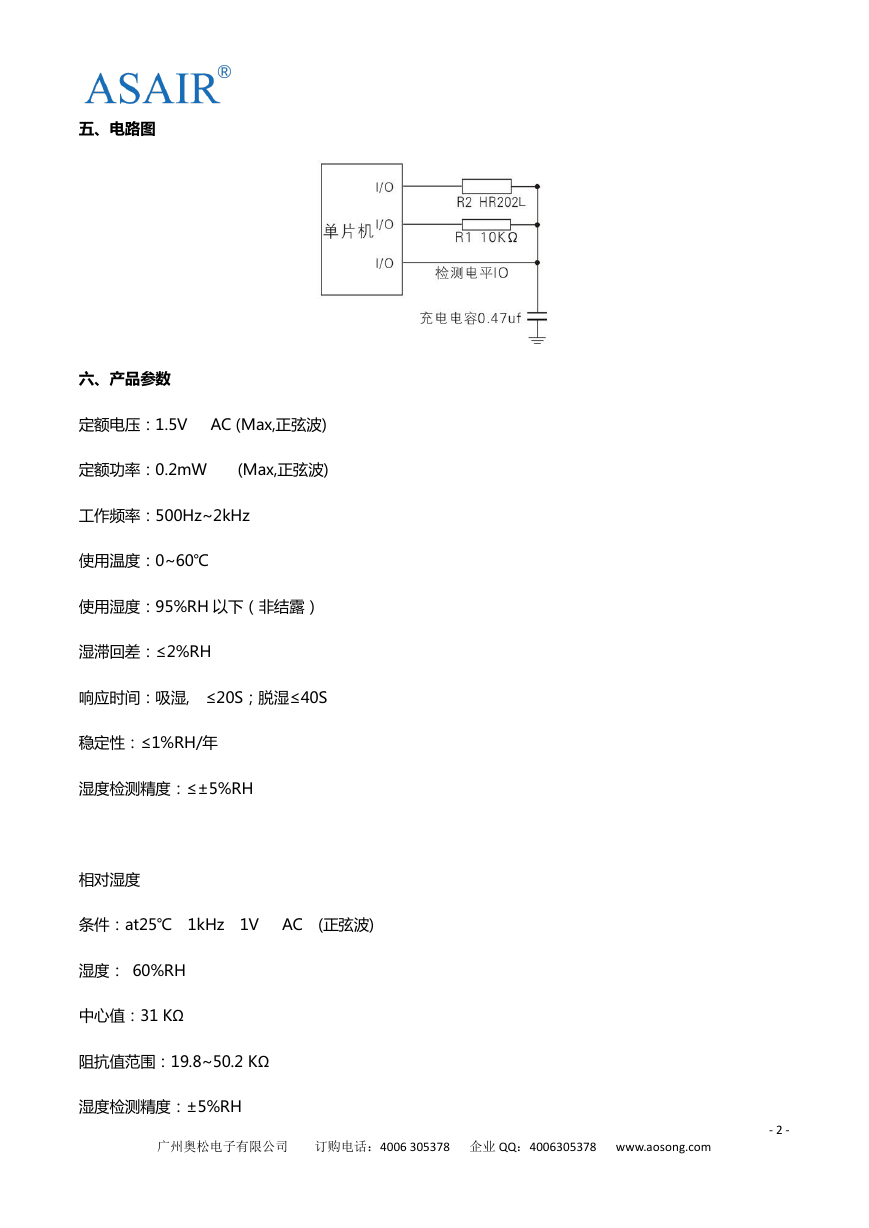

五、电路图六、产品参数定额电压：1.5V AC (Max,正弦波) 定额功率：0.2mW (Max,正弦波) 工作频率：500Hz~2kHz 使用温度：0~60℃ 使用湿度：95%RH 以下（非结露）湿滞回差：≤2%RH 响应时间：吸湿, ≤20S；脱湿≤40S 稳定性：≤1%RH/年湿度检测精度：≤±5%RH 相对湿度条件：at25℃ 1kHz 1V AC (正弦波) 湿度： 60%RH 中心值：31 KΩ 阻抗值范围：19.8~50.2 KΩ 湿度检测精度：±5%RH 广州奥松电子有限公司订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com - 2 -

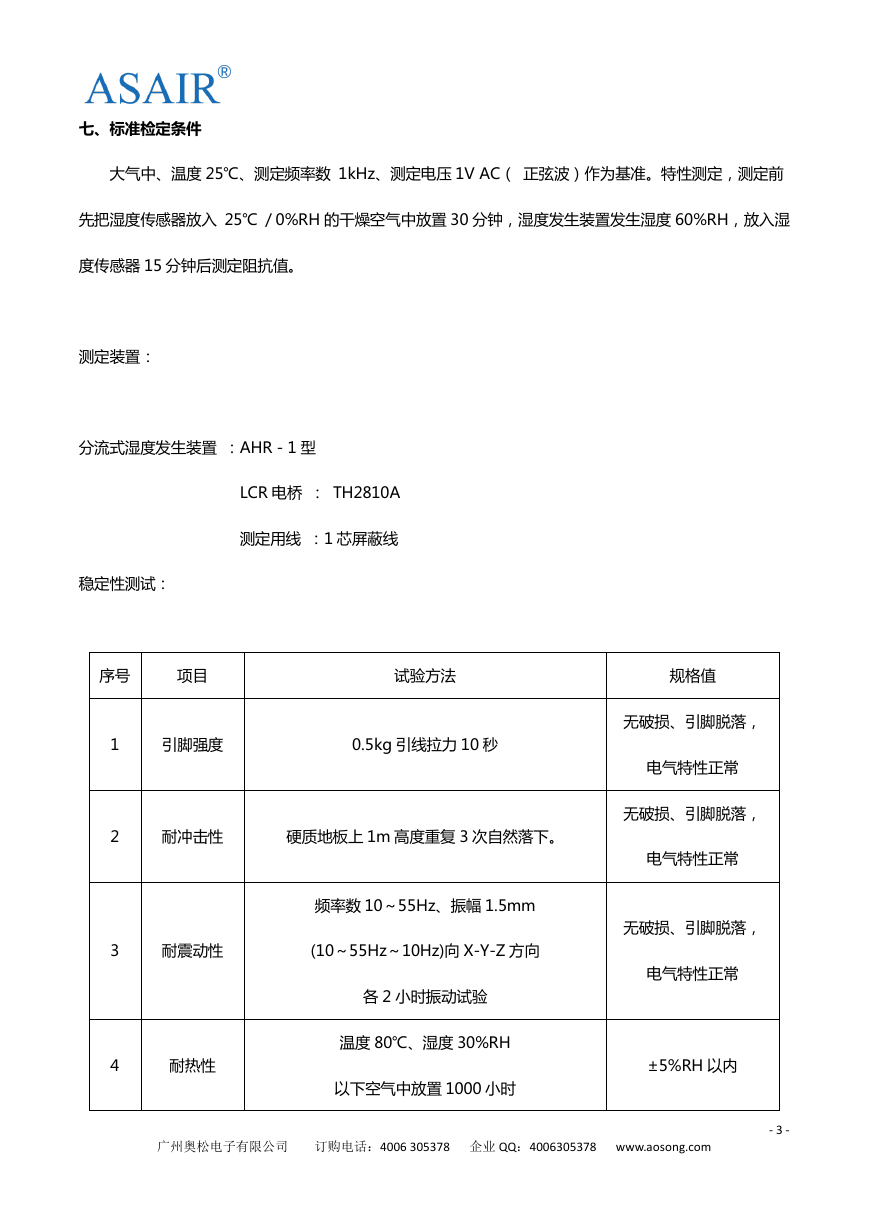

七、标准检定条件大气中、温度 25℃、测定频率数 1kHz、测定电压 1V AC（正弦波）作为基准。特性测定，测定前先把湿度传感器放入 25℃ / 0%RH 的干燥空气中放置 30 分钟，湿度发生装置发生湿度 60%RH，放入湿度传感器 15 分钟后测定阻抗值。测定装置：分流式湿度发生装置：AHR－1 型 LCR 电桥： TH2810A 测定用线：1 芯屏蔽线稳定性测试：序号项目试验方法规格值 1 引脚强度 0.5kg 引线拉力 10 秒 2 耐冲击性硬质地板上 1m 高度重复 3 次自然落下。频率数 10～55Hz、振幅 1.5mm 3 耐震动性 (10～55Hz～10Hz)向 X-Y-Z 方向 4 耐热性各 2 小时振动试验温度 80℃、湿度 30%RH 以下空气中放置 1000 小时无破损、引脚脱落，电气特性正常无破损、引脚脱落，电气特性正常无破损、引脚脱落，电气特性正常 ±5%RH 以内 - 3 - 广州奥松电子有限公司订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com

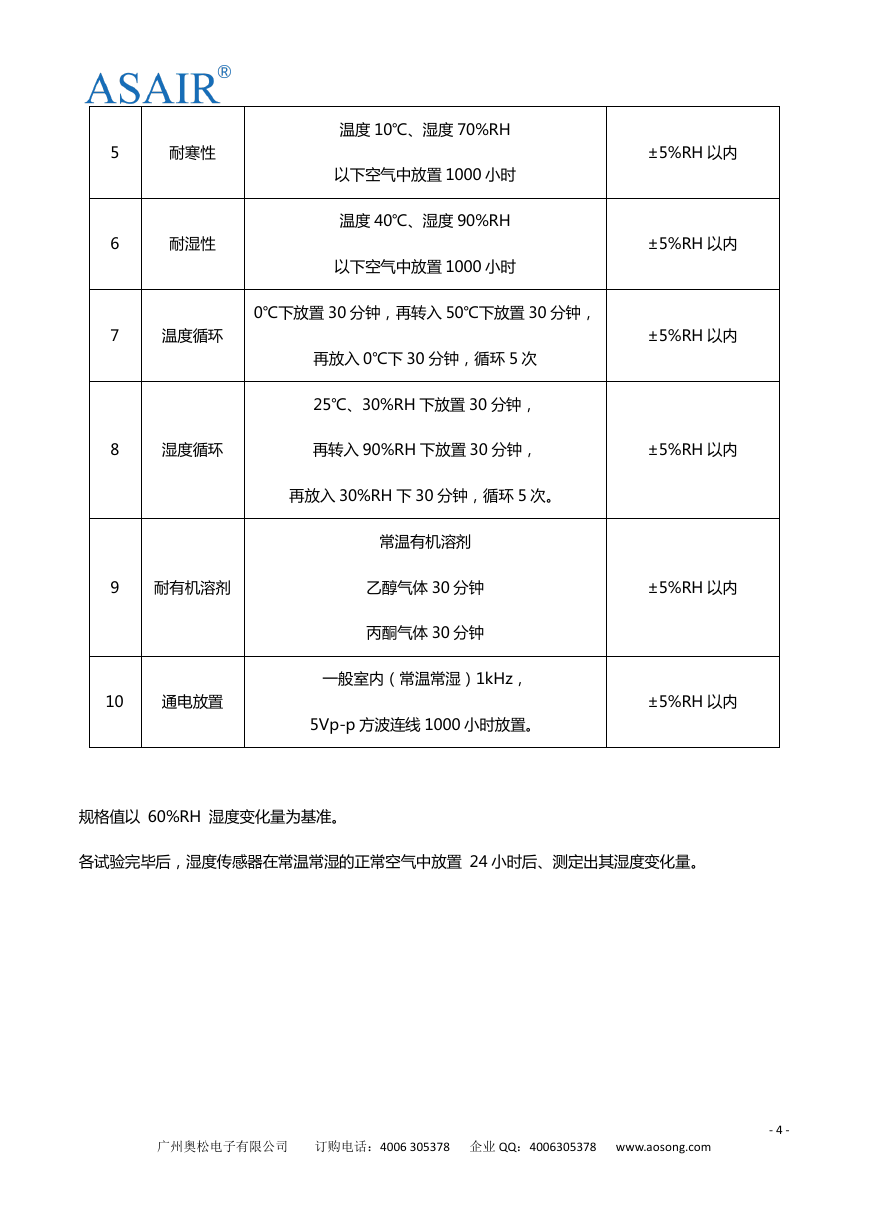

5 耐寒性 6 耐湿性温度 10℃、湿度 70%RH 以下空气中放置 1000 小时温度 40℃、湿度 90%RH 以下空气中放置 1000 小时 ±5%RH 以内 ±5%RH 以内 7 温度循环 ±5%RH 以内 0℃下放置 30 分钟，再转入 50℃下放置 30 分钟，再放入 0℃下 30 分钟，循环 5 次 25℃、30%RH 下放置 30 分钟， 8 湿度循环再转入 90%RH 下放置 30 分钟， ±5%RH 以内再放入 30%RH 下 30 分钟，循环 5 次。常温有机溶剂 9 耐有机溶剂乙醇气体 30 分钟 ±5%RH 以内丙酮气体 30 分钟一般室内（常温常湿）1kHz， 10 通电放置 ±5%RH 以内 5Vp-p 方波连线 1000 小时放置。规格值以 60%RH 湿度变化量为基准。各试验完毕后，湿度传感器在常温常湿的正常空气中放置 24 小时后、测定出其湿度变化量。广州奥松电子有限公司订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com - 4 -

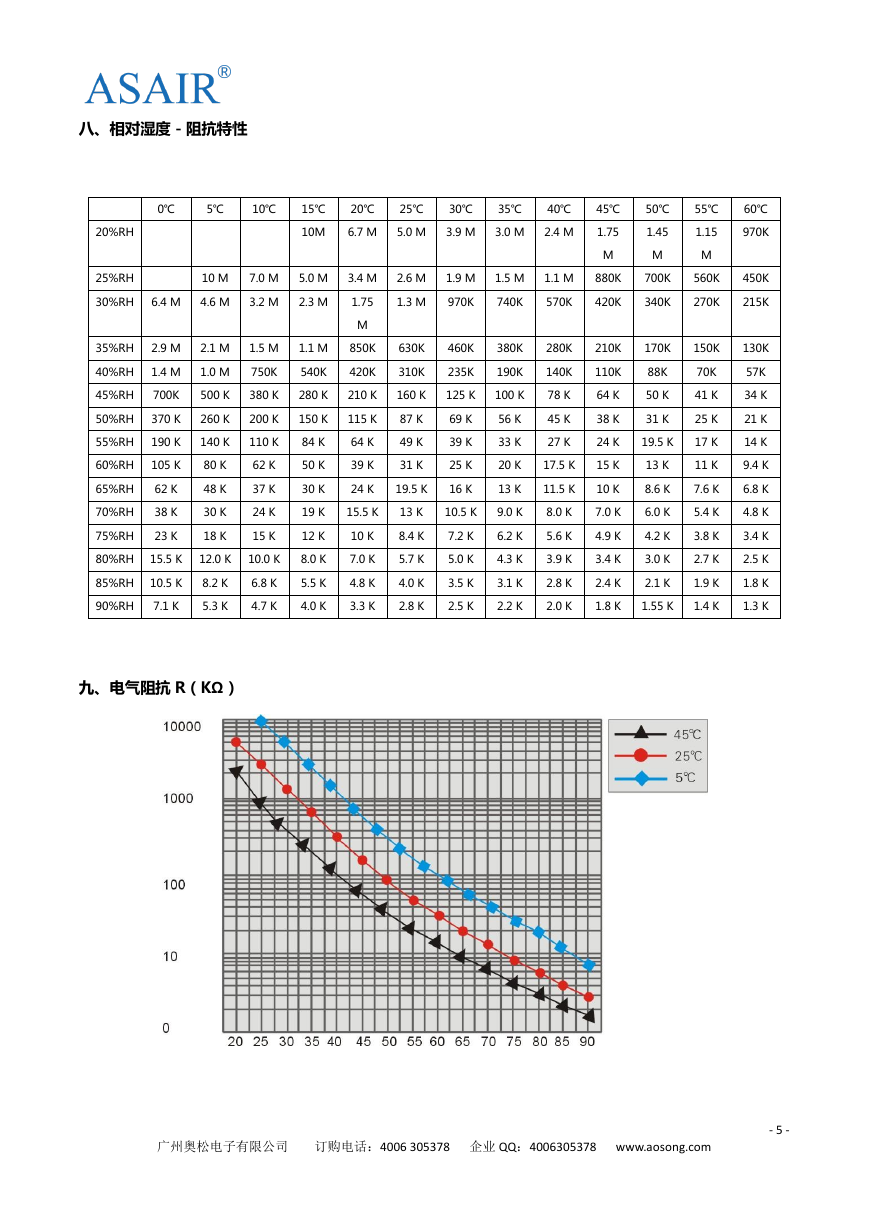

八、相对湿度－阻抗特性 0℃ 5℃ 10℃ 15℃ 20℃ 25℃ 30℃ 35℃ 40℃ 45℃ 50℃ 55℃ 60℃ 20%RH 25%RH 10M 6.7 M 5.0 M 3.9 M 3.0 M 2.4 M 1.75 1.45 1.15 970K M M M 10 M 7.0 M 5.0 M 3.4 M 2.6 M 1.9 M 1.5 M 1.1 M 880K 700K 560K 450K 30%RH 6.4 M 4.6 M 3.2 M 2.3 M 1.75 1.3 M 970K 740K 570K 420K 340K 270K 215K M 35%RH 2.9 M 2.1 M 1.5 M 1.1 M 850K 630K 460K 380K 280K 210K 170K 150K 130K 40%RH 1.4 M 1.0 M 750K 540K 420K 310K 235K 190K 140K 110K 88K 70K 57K 45%RH 700K 500 K 380 K 280 K 210 K 160 K 125 K 100 K 78 K 64 K 50 K 41 K 34 K 50%RH 370 K 260 K 200 K 150 K 115 K 87 K 69 K 56 K 45 K 38 K 31 K 25 K 21 K 55%RH 190 K 140 K 110 K 84 K 64 K 49 K 39 K 33 K 27 K 24 K 19.5 K 17 K 14 K 60%RH 105 K 80 K 62 K 50 K 39 K 31 K 25 K 20 K 17.5 K 15 K 13 K 11 K 9.4 K 65%RH 62 K 48 K 37 K 30 K 24 K 19.5 K 16 K 13 K 11.5 K 10 K 8.6 K 7.6 K 6.8 K 70%RH 38 K 30 K 24 K 19 K 15.5 K 13 K 10.5 K 9.0 K 8.0 K 7.0 K 6.0 K 5.4 K 4.8 K 75%RH 23 K 18 K 15 K 12 K 10 K 8.4 K 7.2 K 6.2 K 5.6 K 4.9 K 4.2 K 3.8 K 3.4 K 80%RH 15.5 K 12.0 K 10.0 K 8.0 K 7.0 K 5.7 K 5.0 K 4.3 K 3.9 K 3.4 K 3.0 K 2.7 K 2.5 K 85%RH 10.5 K 8.2 K 6.8 K 5.5 K 4.8 K 4.0 K 3.5 K 3.1 K 2.8 K 2.4 K 2.1 K 1.9 K 1.8 K 90%RH 7.1 K 5.3 K 4.7 K 4.0 K 3.3 K 2.8 K 2.5 K 2.2 K 2.0 K 1.8 K 1.55 K 1.4 K 1.3 K 九、电气阻抗 R（KΩ）广州奥松电子有限公司订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com - 5 -

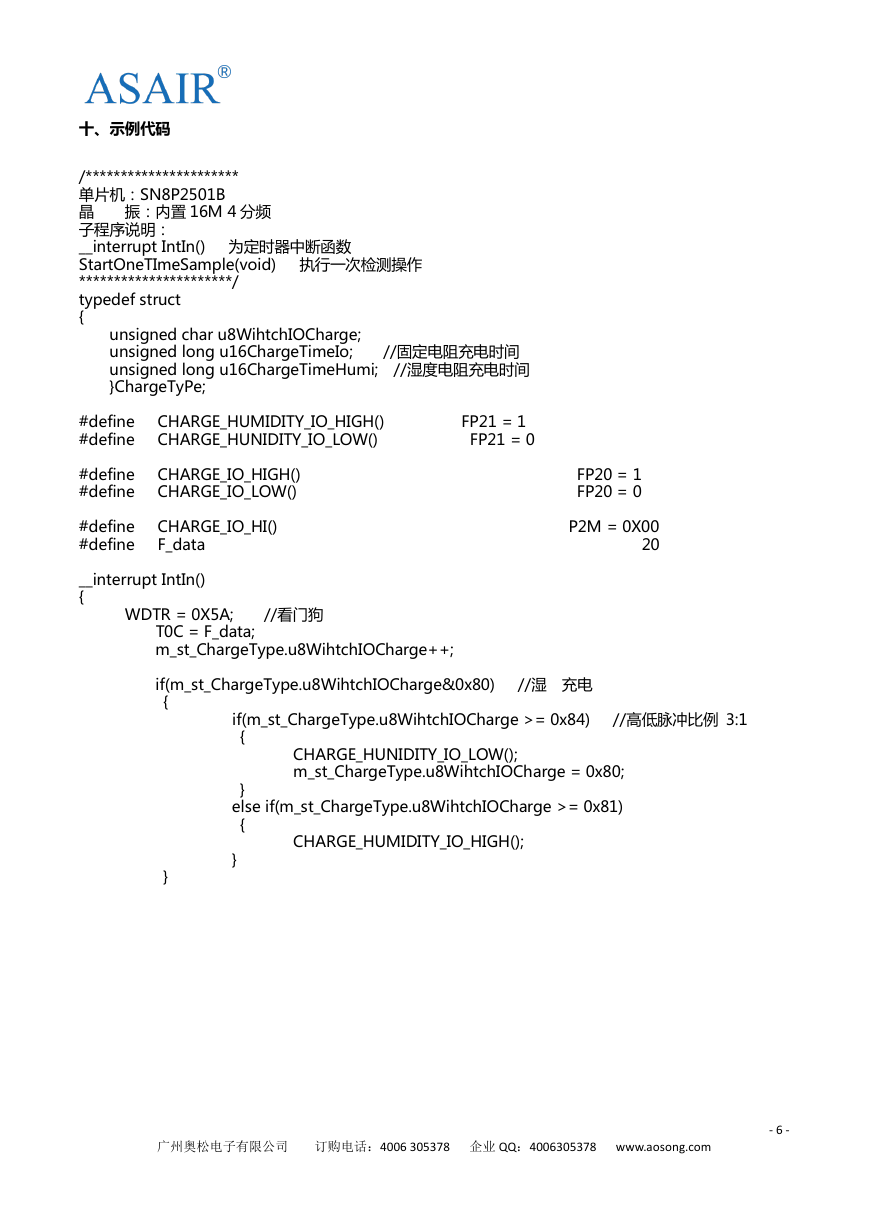

十、示例代码 unsigned char u8WihtchIOCharge; unsigned long u16ChargeTimeIo; //固定电阻充电时间 unsigned long u16ChargeTimeHumi; //湿度电阻充电时间 }ChargeTyPe; /********************** 单片机：SN8P2501B 晶振：内置 16M 4 分频子程序说明： __interrupt IntIn() 为定时器中断函数 StartOneTImeSample(void) 执行一次检测操作 **********************/ typedef struct { #define CHARGE_HUMIDITY_IO_HIGH() FP21 = 1 #define CHARGE_HUNIDITY_IO_LOW() FP21 = 0 #define CHARGE_IO_HIGH() #define CHARGE_IO_LOW() #define CHARGE_IO_HI() P2M = 0X00 #define F_data 20 __interrupt IntIn() { WDTR = 0X5A; //看门狗 } if(m_st_ChargeType.u8WihtchIOCharge&0x80) //湿充电 { CHARGE_HUNIDITY_IO_LOW(); m_st_ChargeType.u8WihtchIOCharge = 0x80; T0C = F_data; m_st_ChargeType.u8WihtchIOCharge++; FP20 = 1 FP20 = 0 } { } else if(m_st_ChargeType.u8WihtchIOCharge >= 0x81) CHARGE_HUMIDITY_IO_HIGH(); if(m_st_ChargeType.u8WihtchIOCharge >= 0x84) //高低脉冲比例 3:1 { 广州奥松电子有限公司订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com - 6 -

if(m_st_ChargeType.u8WihtchIOCharge == 0x01)//标准充电 CHARGE_IO_HIGH(); else if(m_st_ChargeType.u8WihtchIOCharge == 0x04)//高低脉冲比例 3:1 CHARGE_IO_LOW(); m_st_ChargeType.u8WihtchIOCharge = 0x00; FT0IRQ = 0; //clear t0 irq flag } { { } } FP21M = 1; //输出 CHARGE_HUNIDITY_IO_LOW(); else { m_st_ChargeType.u16ChargeTimeIo++; } void StartOneTImeSample(void) { CHARGE_IO_HI(); //P1 口转为输入当作高阻 m_st_ChargeType.u16ChargeTimeIo = 0; //变量初始化 if(m_st_ChargeType.u8WihtchIOCharge&0x80) { } else { } delay1N(2); //延时等待端口稳定 T0C = F_data; //记数值从新装载 FT0ENB = 1;// //开定时器自动进行测量 m_st_ChargeType.u16ChargeTimeIo; P2M = 0X23; P2 = 0X00;//放电 } if(FP22) //检测充电门限 { FT0ENB = 0;// 门限到,关定时器 { } break; } delay1N(100); FP22M = 0; { FP22M = 1; FP22 = 0; FP20M = 1; //输出 CHARGE_IO_LOW(); } while(1) if(m_st_ChargeType.u8WihtchIOCharge&0x80)//记录湿度敏电阻充电时间 m_st_ChargeType.u16ChargeTimeHumi = 广州奥松电子有限公司订购电话：4006 305378 企业 QQ：4006305378 www.aosong.com - 7 -
