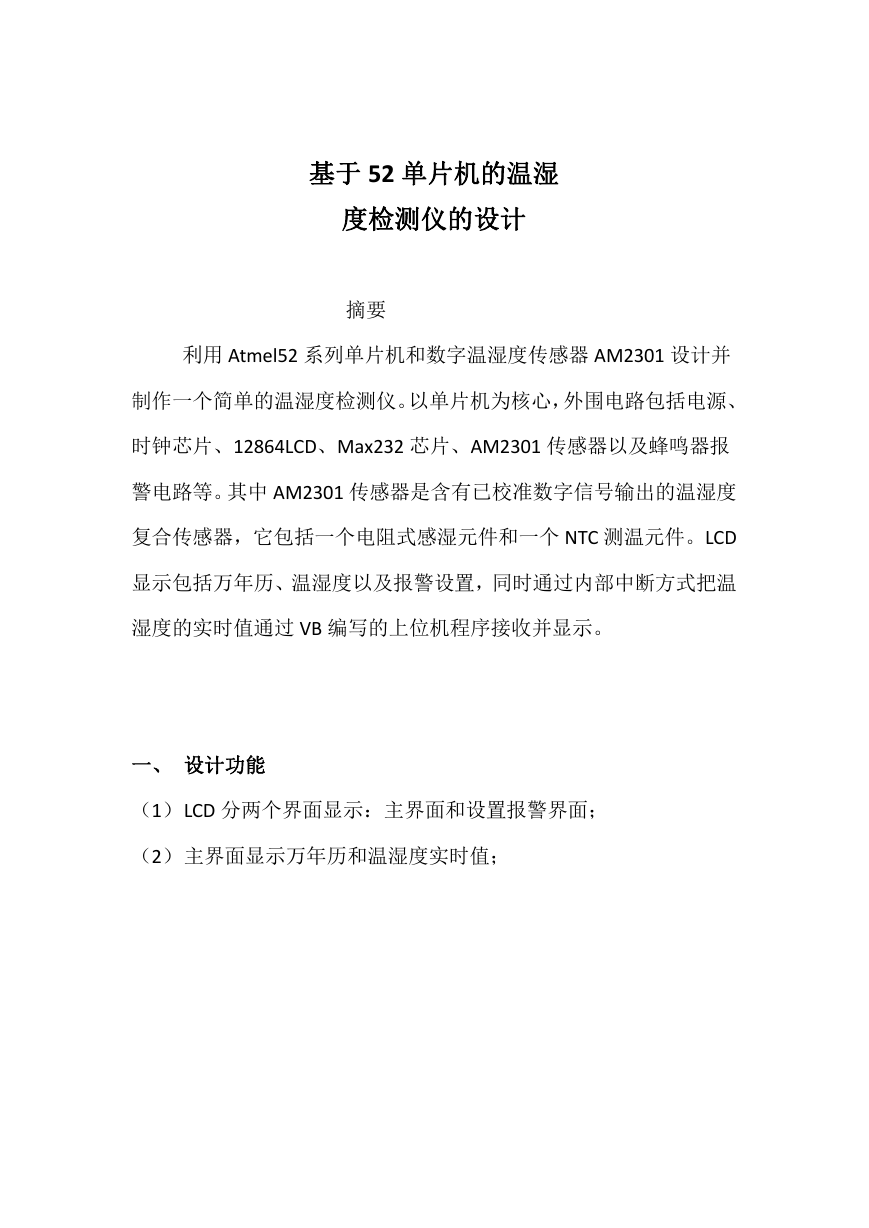

基于 52 单片机的温湿度检测仪的设计摘要利用 Atmel52 系列单片机和数字温湿度传感器 AM2301 设计并制作一个简单的温湿度检测仪。以单片机为核心，外围电路包括电源、时钟芯片、12864LCD、Max232 芯片、AM2301 传感器以及蜂鸣器报警电路等。其中 AM2301 传感器是含有已校准数字信号输出的温湿度复合传感器，它包括一个电阻式感湿元件和一个 NTC 测温元件。LCD 显示包括万年历、温湿度以及报警设置，同时通过内部中断方式把温湿度的实时值通过 VB 编写的上位机程序接收并显示。一、设计功能（1）LCD 分两个界面显示：主界面和设置报警界面；（2）主界面显示万年历和温湿度实时值；

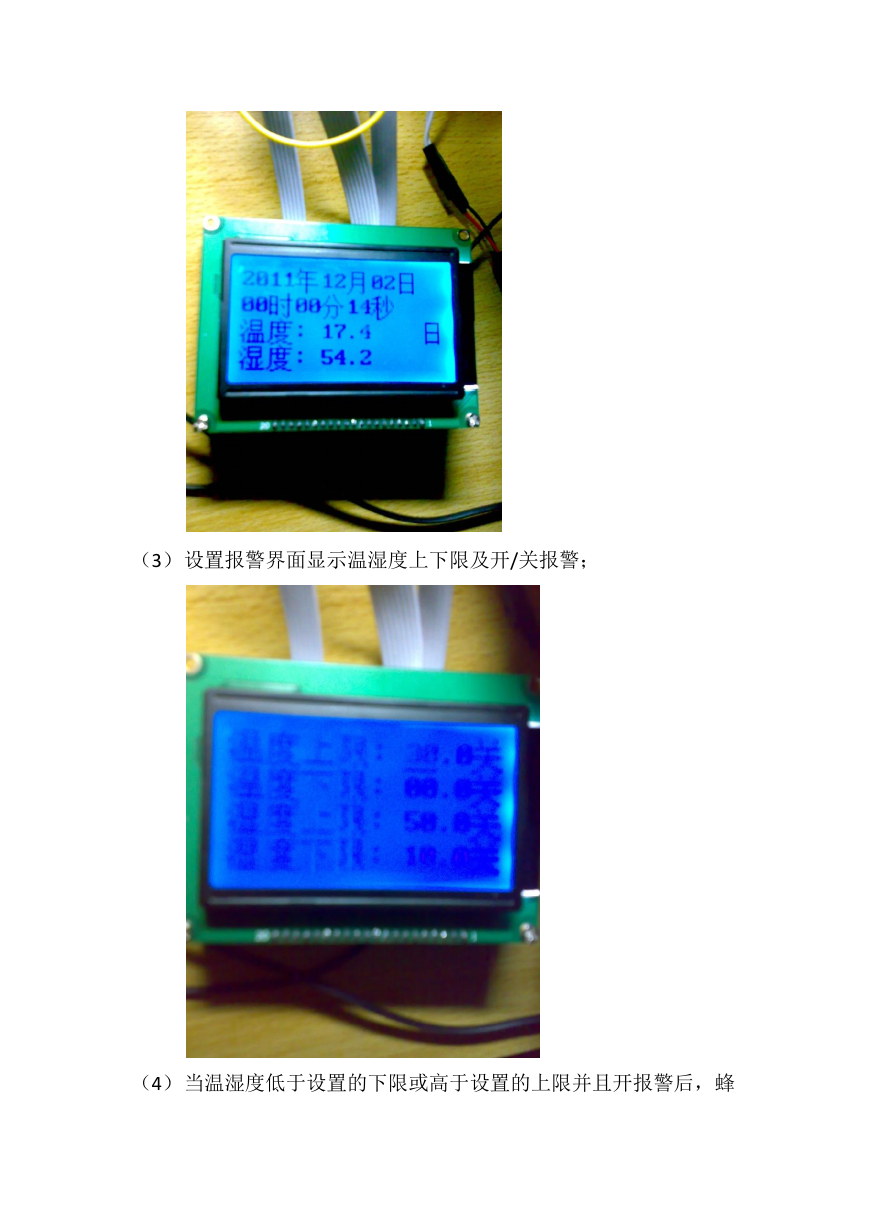

（3）设置报警界面显示温湿度上下限及开/关报警；（4）当温湿度低于设置的下限或高于设置的上限并且开报警后，蜂

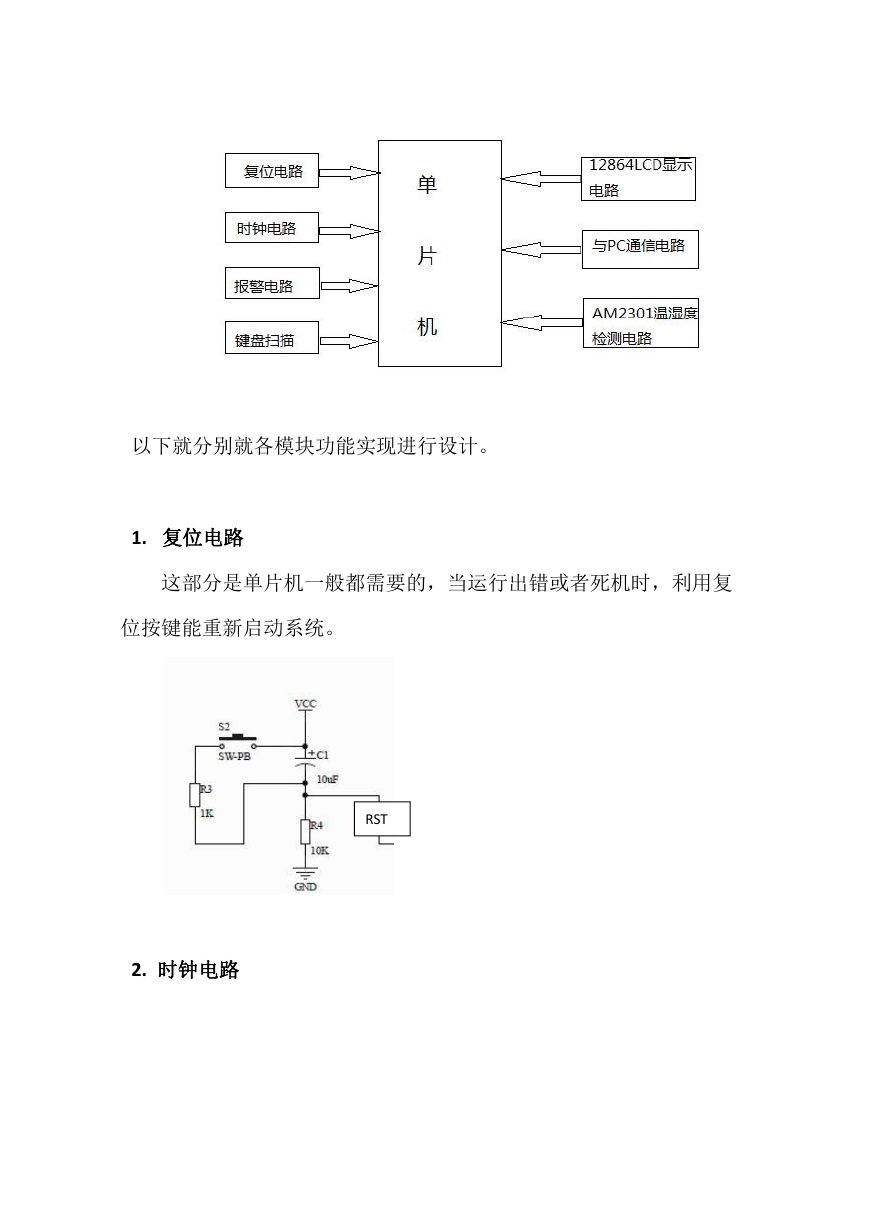

鸣器和 led 灯配合报警；（5）有按键设置功能，以及关报警和回到主界面显示功能；（6）能通过 Max 芯片和计算机通信，把温湿度数据显示在上位机界面上，实现远程监控。二、设计所需元件清单（1）9V 电源（2）杜邦线若干（3）12864LCD1 块（4）80X52 单片机 1 片（5）排阻 1 排，电阻若干（6）AM2301 传感器 1 个（7）32768Hz 晶振 1 个，12MHz 晶振 1 个（8）蜂鸣器 1 个（9）LM2940 稳压元件 1 个（10）DS1302 时钟芯片 1 片（11）船型开关 1 个，触点开关若干（12）30pF 电容若干，22uF 电容若干（13）LED 灯 2 个，三极管，纽扣电池三、具体设计根据所要实现的功能，将系统模块化设计，总体模块结构图如下图所示：

以下就分别就各模块功能实现进行设计。 1. 复位电路这部分是单片机一般都需要的，当运行出错或者死机时，利用复位按键能重新启动系统。 RST 2. 时钟电路

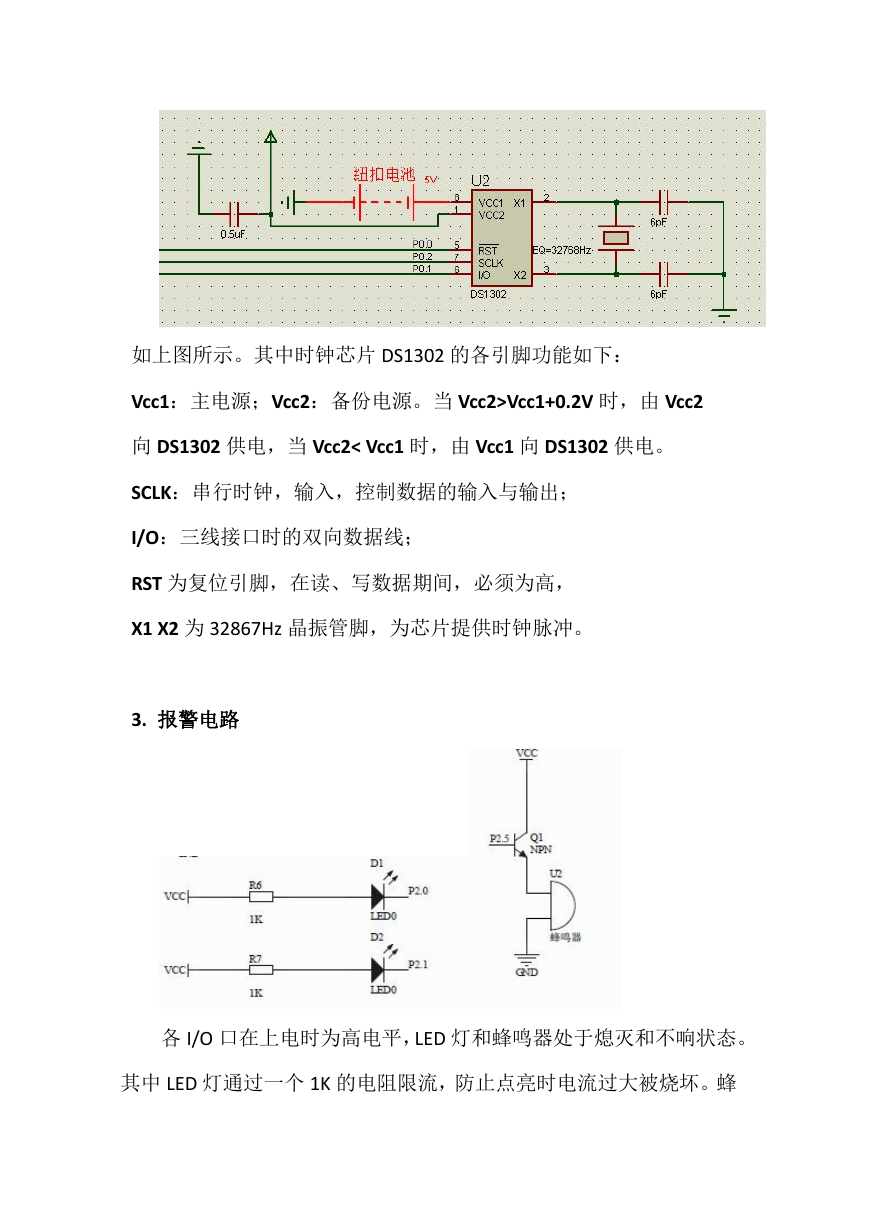

如上图所示。其中时钟芯片 DS1302 的各引脚功能如下： Vcc1：主电源；Vcc2：备份电源。当 Vcc2>Vcc1+0.2V 时，由 Vcc2 向 DS1302 供电，当 Vcc2< Vcc1 时，由 Vcc1 向 DS1302 供电。 SCLK：串行时钟，输入，控制数据的输入与输出； I/O：三线接口时的双向数据线； RST 为复位引脚，在读、写数据期间，必须为高， X1 X2 为 32867Hz 晶振管脚，为芯片提供时钟脉冲。 3. 报警电路各 I/O 口在上电时为高电平，LED 灯和蜂鸣器处于熄灭和不响状态。其中 LED 灯通过一个 1K 的电阻限流，防止点亮时电流过大被烧坏。蜂

鸣器要用 NPN 型三极管驱动，当 P2.5 口输出高电平时，Q1 饱和导通，蜂鸣器获得工作电流发出响声。 4. 键盘扫描电路这里用了 5 个按键。其中按键 1 是调时按键，根据按的次数依次进入年、月、日、时、分、秒、星期调整，再按一次则退出。按键 2 和 3 分别是加操作和减操作。按键 4 是设置温湿度上下限值及报警开关；按键 5 是关报警。 5. 12864LCD 显示电路

ST7920 系列 12864 是带中文字库的液晶显示器，它可以显示 4 行，每行 16 个字节，各行的地址依次为 0x80~0x87、0x90~0x97、0x88~0x8F 0x98~0x9F。注：RB0~RB7（为数据口）依次接 P1 各口，变阻器 R2 下端接地。 5.1 接口说明： VSS 为电源地；VDD 为电源正端；V0 为 LCD 驱动电压输入端； RS：并行的指令/数据选择信号，串行的片选信号； RW：并行的读写选择信号，串行的数据口； E：并行的使能信号，串行的同步时钟； PSB：并/串行接口选择，高电平时为并行； NC：空脚； RST：复位信号，低电平有效； BLA：背光源正极； BLK：背光源负极。 5.2、12864 读写时序图如下：

读写操作时序数据与命令时序 5.3、基本操作时序（1）读状态：输入：RS=L,RW=H,E=H 输出：D0~D7=状态字（2）写指令：输入：RS=L,RW=L, D0~D7=指令码，E=高脉冲输出：无（3）读数据：输入：RS=H,RW=H,E=H 输出：D0~D7=数据
